30 天精通 RxJS (11): 實務範例 - 完整拖拉應用

本篇文章搬家囉! 這裡不再回覆留言,請移至 https://blog.jerry-hong.com/series/rxjs/thirty-days-RxJS-11/


30 天精通 RxJS (11): 實務範例 - 完整拖拉應用

有次不小心進到了優酷,發現優酷有個不錯的功能,能大大的提升用戶體驗,就讓我們一起來實作這個效果吧!

一樣建議大家可以直接看影片
Yes

在第 08 篇的時候,我們已經成功做出簡易的拖拉效果,今天要來做一個完整的應用,而且是實務上有機會遇到但不好處理的需求,那就是優酷的影片效果!

如果還沒有用過優酷的讀者可以先前往這裡試用。

當我們在優酷看影片時往下滾動畫面,影片會變成一個小視窗在右下角,這個視窗還能夠拖拉移動位置。這個功能可以讓使用者一邊看留言同時又能看影片,且不影響其他的資訊顯示,真的是很不錯的 feature。

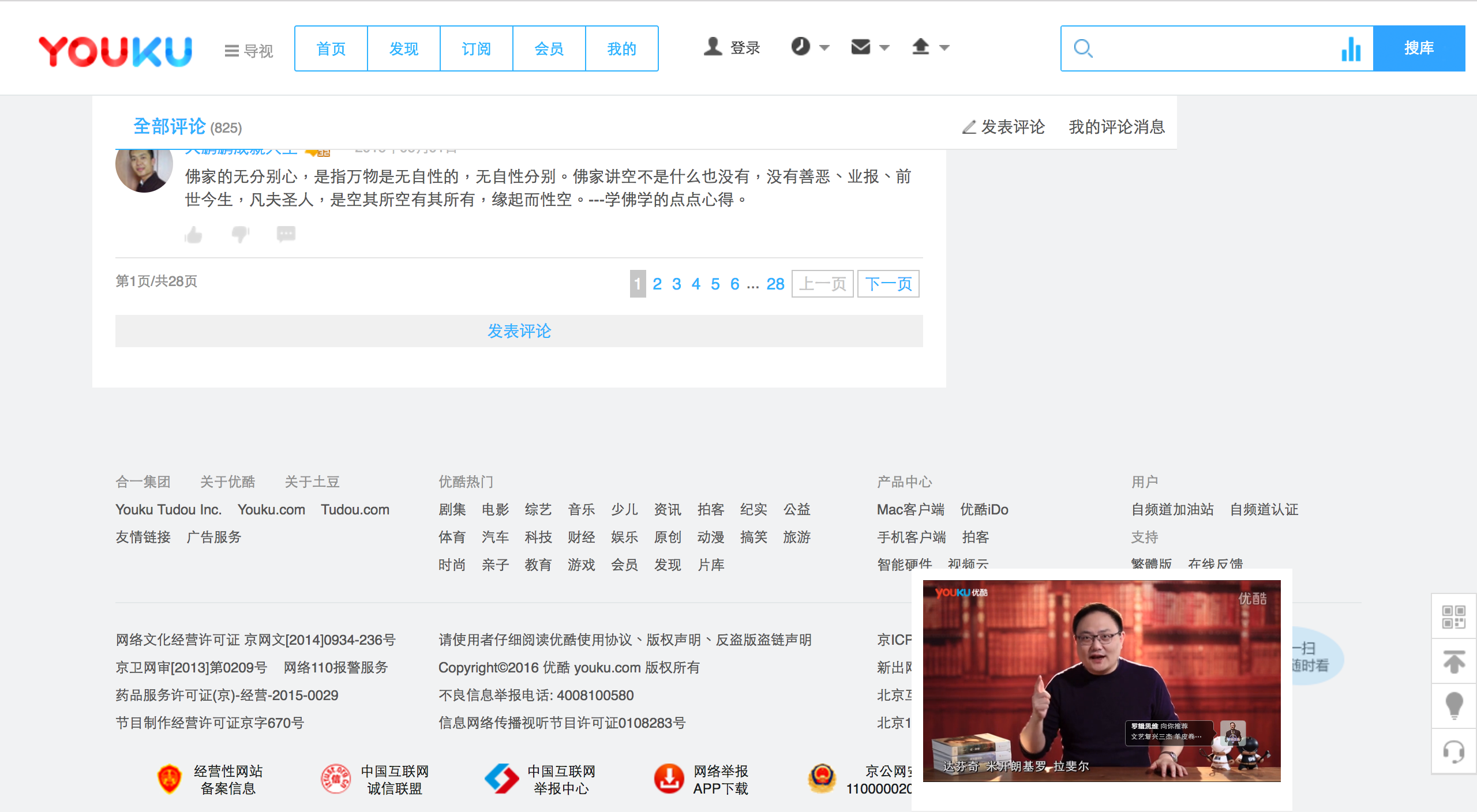

優酷影片拖拉功能

就讓我們一起來實作這個功能,同時補完拖拉所需要注意的細節吧!

需求分析

首先我們會有一個影片在最上方,原本是位置是靜態(static)的,捲軸滾動到低於影片高度後,影片改為相對於視窗的絕對位置(fixed),往回滾會再變回原本的狀態。當影片為 fixed 時,滑鼠移至影片上方(hover)會有遮罩(masker)與鼠標變化(cursor),可以拖拉移動(drag),且移動範圍不超過可視區間!

上面可以拆分成以下幾個步驟

  • 準備 static 樣式與 fixed 樣式
  • HTML 要有一個固定位置的錨點(anchor)
  • 當滾動超過錨點,則影片變成 fixed
  • 當往回滾動過錨點上方,則影片變回 static
  • 影片 fixed 時,要能夠拖拉
  • 拖拉範圍限制在當前可視區間

基本的 HTML 跟 CSS 筆者已經幫大家完成,大家可以直接到下面的連結接著實作:

先讓我們看一下 HTML,首先在 HTML 裡有一個 div(#anchor),這個 div(#anchor) 就是待會要做錨點用的,它內部有一個 div(#video),則是滾動後要改變成 fixed 的元件。

CSS 的部分我們只需要知道滾動到下方後,要把 div(#video) 加上 video-fixed 這個 class。

接著我們就開始實作滾動的效果切換 class 的效果吧!

第一步,取得會用到的 DOM

因為先做滾動切換 class,所以這裡用到的 DOM 只有 #video, #anchor。

const video = document.getElementById('video');
const anchor = document.getElementById('anchor');

第二步,建立會用到的 observable

這裡做滾動效果,所以只需要監聽滾動事件。

const scroll = Rx.Observable.fromEvent(document, 'scroll');

第三步,撰寫程式邏輯

這裡我們要取得了 scroll 事件的 observable,當滾過 #anchor 最底部時,就改變 #video 的 class。

首先我們會需要滾動事件發生時,去判斷是否滾過 #anchor 最底部,所以把原本的滾動事件變成是否滾過最底部的 true or false。

scroll.map(e => anchor.getBoundingClientRect().bottom < 0)

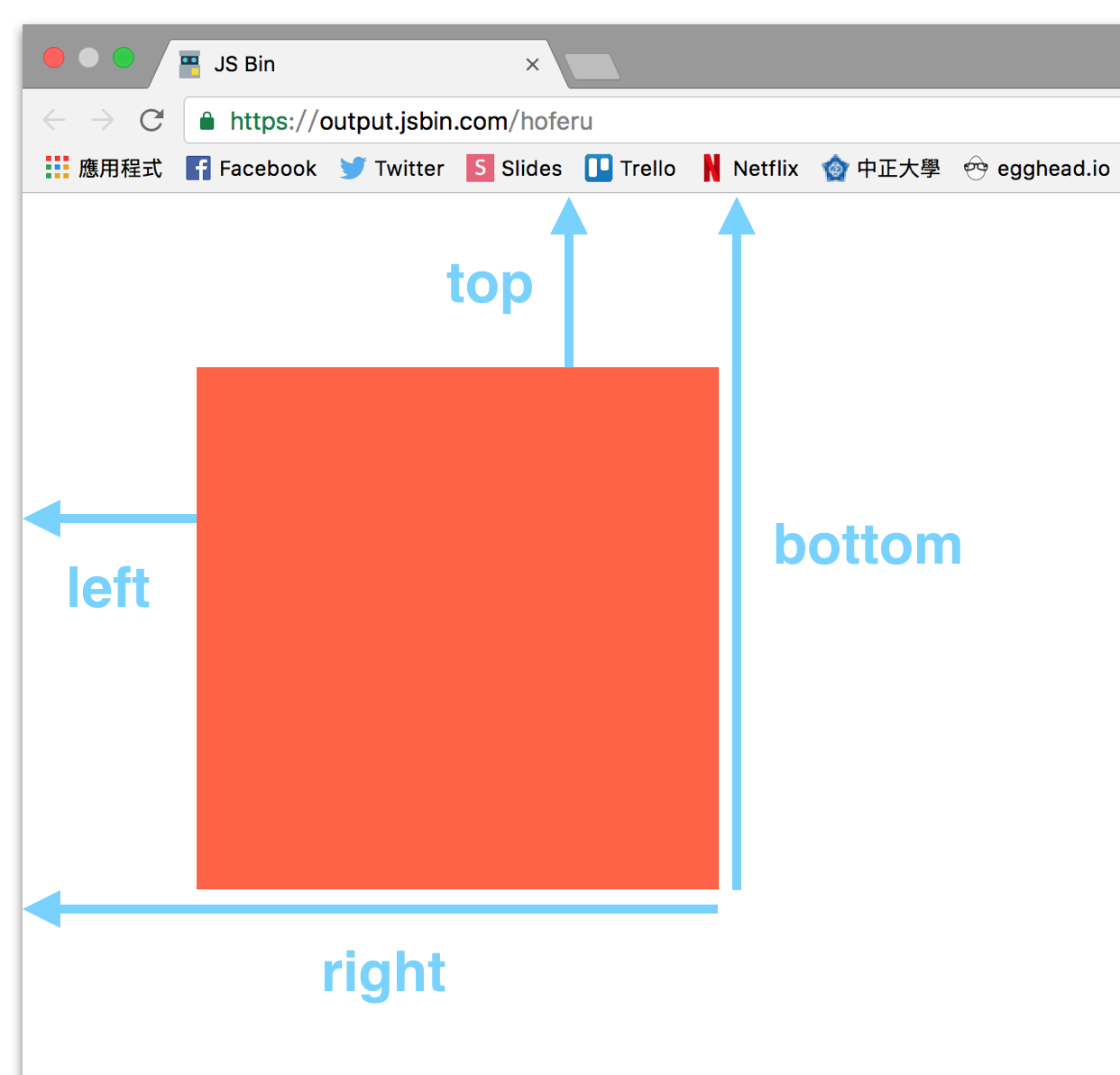

這裡我們用到了 getBoundingClientRect 這個瀏覽器原生的 API,他可以取得 DOM 物件的寬高以及上下左右離螢幕可視區間上(左)的距離,如下圖

當我們可視範圍區間滾過 #anchor 底部時, anchor.getBoundingClientRect().bottom 就會變成負值,此時我們就改變 #video 的 class。

scroll
.map(e => anchor.getBoundingClientRect().bottom < 0)
.subscribe(bool => {
    if(bool) {
        video.classList.add('video-fixed');
    } else {
        video.classList.remove('video-fixed');
    }
})

到這裡我們就已經完成滾動變更樣式的效果了!

全部的 JS 程式碼,如下

const video = document.getElementById('video');
const anchor = document.getElementById('anchor');

const scroll = Rx.Observable.fromEvent(document, 'scroll');

scroll
.map(e => anchor.getBoundingClientRect().bottom < 0)
.subscribe(bool => {
    if(bool) {
        video.classList.add('video-fixed');
    } else {
        video.classList.remove('video-fixed');
    }
})

當然這段還能在用 debounce/throttle 或 requestAnimationFrame 做優化,這個部分我們日後的文章會在提及。

接下來我們就可以接著做拖拉的行為了。

第一步,取得會用到的 DOM

這裡我們會用到的 DOM 跟前面是一樣的(#video),所以不用多做什麼。

第二步,建立會用到的 observable

這裡跟上次一樣,我們會用到 mousedown, mouseup, mousemove 三個事件。

const mouseDown = Rx.Observable.fromEvent(video, 'mousedown')
const mouseUp = Rx.Observable.fromEvent(document, 'mouseup')
const mouseMove = Rx.Observable.fromEvent(document, 'mousemove')

第三步,撰寫程式邏輯

跟上次是差不多的,首先我們會點擊 #video 元件,點擊(mousedown)後要變成移動事件(mousemove),而移動事件會在滑鼠放開(mouseup)時結束(takeUntil)

mouseDown
.map(e => mouseMove.takeUntil(mouseUp))
.concatAll()

因為把 mouseDown observable 發送出來的事件換成了 mouseMove observable,所以變成了 observable(mouseDown) 送出 observable(mouseMove)。因此最後用 concatAll 把後面送出的元素變成 mouse move 的事件。

這段如果不清楚的可以回去看一下 08 篇的講解

但這裡會有一個問題,就是我們的這段拖拉事件其實只能做用到 video-fixed 的時候,所以我們要加上 filter

mouseDown
.filter(e => video.classList.contains('video-fixed'))
.map(e => mouseMove.takeUntil(mouseUp))
.concatAll()

這裡我們用 filter 如果當下 #video 沒有 video-dragable class 的話,事件就不會送出。

再來我們就能跟上次一樣,把 mousemove 事件變成 { x, y } 的物件,並訂閱來改變 #video 元件

mouseDown
    .filter(e => video.classList.contains('video-fixed'))
    .map(e => mouseMove.takeUntil(mouseUp))
    .concatAll()
    .map(m => {
        return {
            x: m.clientX,
            y: m.clientY
        }
    })
    .subscribe(pos => {
        video.style.top = pos.y + 'px';
        video.style.left = pos.x + 'px';
    })

到這裡我們基本上已經完成了所有功能,其步驟跟 08 篇的方法是一樣的,如果不熟悉的人可以回頭看一下!

但這裡有兩個大問題我們還沒有解決

  1. 第一次拉動的時候會閃一下,不像優酷那麼順
  2. 拖拉會跑出當前可視區間,跑上出去後就抓不回來了

讓我們一個一個解決,首先第一個問題是因為我們的拖拉直接給元件滑鼠的位置(clientX, clientY),而非給滑鼠相對移動的距離!

所以要解決這個問題很簡單,我們只要把點擊目標的左上角當作 (0,0),並以此改變元件的樣式,就不會有閃動的問題。

這個要怎麼做呢? 很簡單,我們在昨天講了一個 operator 叫做 withLatestFrom,我們可以用它來把 mousedown 與 mousemove 兩個 Event 的值同時傳入 callback。

mouseDown
    .filter(e => video.classList.contains('video-fixed'))
    .map(e => mouseMove.takeUntil(mouseUp))
    .concatAll()
    .withLatestFrom(mouseDown, (move, down) => {
        return {
            x: move.clientX - down.offsetX,
            y: move.clientY - down.offsetY
        }
    })
    .subscribe(pos => {
        video.style.top = pos.y + 'px';
        video.style.left = pos.x + 'px';
    })

當我們能夠同時得到 mousemove 跟 mousedown 的事件,接著就只要把 滑鼠相對可視區間的距離(client) 減掉點按下去時 滑鼠相對元件邊界的距離(offset) 就行了。這時拖拉就不會先閃動一下囉!

大家只要想一下,其實 client - offset 就是元件相對於可視區間的距離,也就是他一開始沒動的位置!

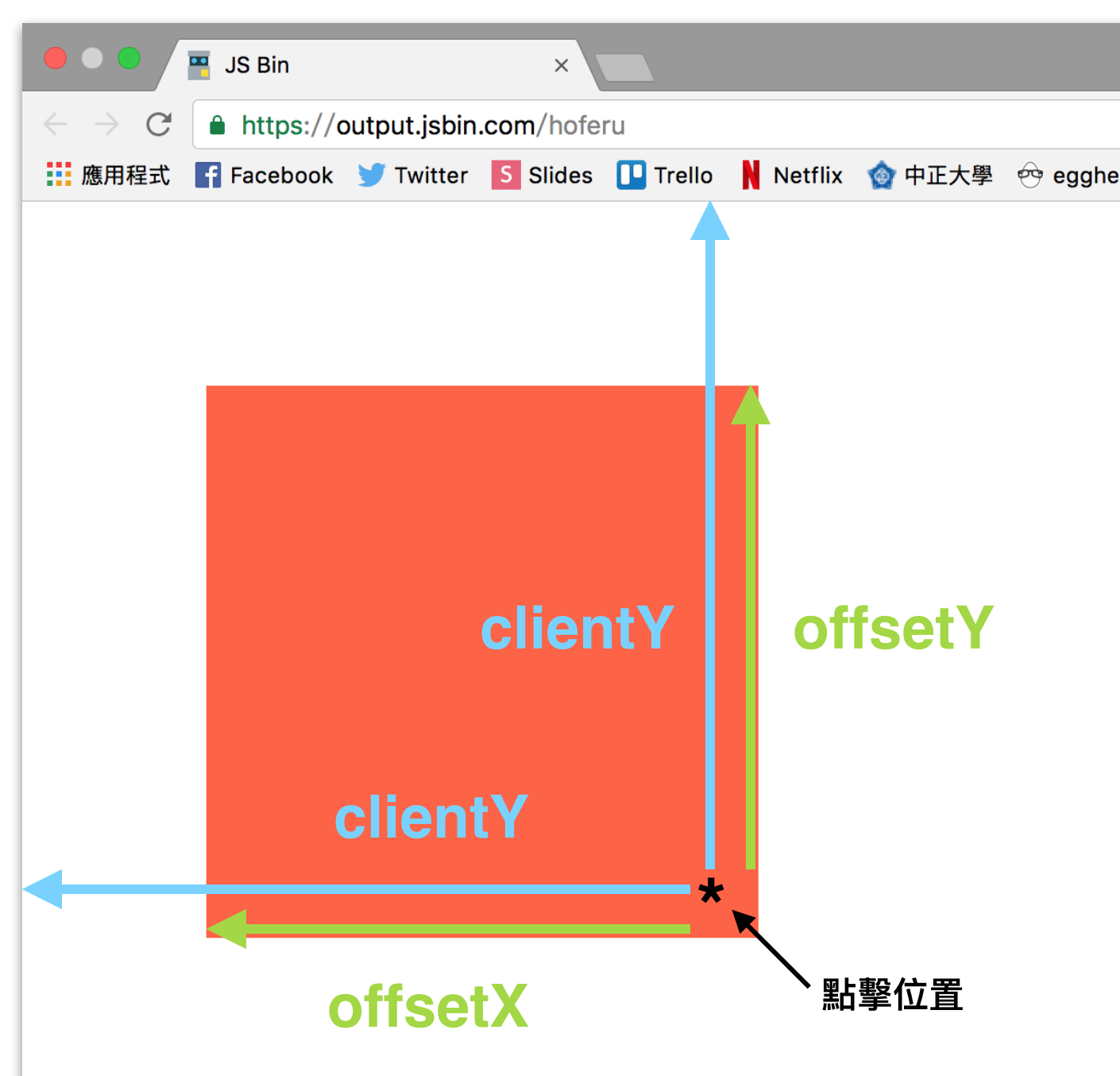

offset&amp;client

接著讓我們解決第二個問題,拖拉會超出可視範圍。這個問題其實只要給最大最小值就行了,因為需求的關係,這裡我們的元件是相對可視居間的絕對位置(fixed),也就是說

  • top 最小是 0
  • left 最小是 0
  • top 最大是可視高度扣掉元件本身高度
  • left 最大是可視寬度扣掉元件本身寬度

這裡我們先宣告一個 function 來處理這件事

const validValue = (value, max, min) => {
    return Math.min(Math.max(value, min), max)
}

第一個參數給原本要給的位置值,後面給最大跟最小,如果今天大於最大值我們就取最大值,如果今天小於最小值則取最小值。

再來我們就可以直接把這個問題解掉了

mouseDown
    .filter(e => video.classList.contains('video-fixed'))
    .map(e => mouseMove.takeUntil(mouseUp))
    .concatAll()
    .withLatestFrom(mouseDown, (move, down) => {
        return {
            x: validValue(move.clientX - down.offsetX, window.innerWidth - 320, 0),
            y: validValue(move.clientY - down.offsetY, window.innerHeight - 180, 0)
        }
    })
    .subscribe(pos => {
        video.style.top = pos.y + 'px';
        video.style.left = pos.x + 'px';
    })

這裡我偷懶了一下,直接寫死元件的寬高(320, 180),實際上應該用 getBoundingClientRect 計算是比較好的。

現在我們就完成整個應用囉!

這裡有最後完成的結果。

今日結語

我們簡單地用了不到 35 行的程式碼,完成了一個還算複雜的功能。更重要的是我們還保持了整支程式的可讀性,讓我們之後維護更加的輕鬆。

今天的練習就到這邊結束了,不知道讀者有沒有收穫呢? 如果有任何問題歡迎在下方留言給我!

如果你喜歡本篇文章請幫我按個 like 跟 星星。
