這次使用的元件是1.54inch_e-paper_b (黑白紅顯示)

Pin Layout

• VCC -> 3.3
• GND -> GND
• DIN -> MOSI
• CLK -> SCLK
• CS -> 24 (Physical, BCM: CE0, 8)
• D/C -> 22 (Physical, BCM: 25)
• RES -> 11 (Physical, BCM: 17)
• BUSY -> 18 (Physical, BCM: 24)

先大概簡單介紹一下該函式庫，不用特別下載安裝依賴庫設定環境，函式庫直接帶入套用就可以使用了

程式運作程序大致為：

1. 呼叫epd物件

epd = epd1in54b.EPD()

2. 初始化epd物件

epd.init()

3. 清空 frame_black 和 flame_red的緩衝器

    frame_black = [0xFF] * int((epd.width * epd.height / 8))
    frame_red = [0xFF] * int((epd.width * epd.height / 8))

4. 基本功能

(1).畫線 epd.draw_line

(2).空心方 epd.draw_rectangle

(3).空心圓 epd.draw_circle

(4).實心方 epd.draw_filled_rectangle

(5).實心圓 epd.draw_filled_circle

(6).文字 epd.display_string_at

(7).載入圖片

frame_black = epd.get_frame_buffer(Image.open('圖片一'))
frame_red = epd.get_frame_buffer(Image.open('圖片二'))

(8).顯示圖層 epd.display_frame(frame_black, frame_red)

電子墨水性質

在顯示的時候黑色電子墨水會先顯示並且可以呈現灰階效果， 隨後紅色電子墨水以暈染的型態浮現在黑色電子墨水上層．

接下來就利用以上電子墨水的特性，以OpenCV來設計影像轉換的演算法，參考如下圖：

frame_black 作為勾勒圖像輪廓的線條使用，frame_red 作為填滿封閉區域使用

說明

frame_red: 圖像經過灰階處理後以THRESH_BINARY二值化，匡列出塗滿的部位，注意區域色彩如果明度太高，THRESH_BINARY的參數沒跟著校正的話，會匡列不出塗滿區域，請參考色彩原理

frame_black: 圖像經過canny找出邊緣輪廓後，用dilate膨脹加粗輪廓（膨脹這段可根據圖像需求追加），再用THRESH_BINARY_INY反轉陰陽．

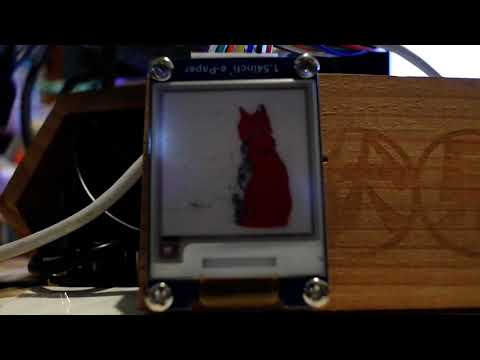

成果

原圖

frame_redframe_black

display_frame

Article from

https://github.com/KaliChen/e-paper_imagePopArt
