這一篇我們要來介紹GCP資料庫(Bigtable/ Spanner/ Bigquery)的Availability/Reliability/Scalability。同時也會介紹這一些資料庫在設計schema與Query data的最佳實踐。在每一種的資料庫服務上根據它們的DB特性的優勢來設計我們的業務需求。
我們先前在建置與管理Google Cloud的儲存服務有強調 GCP 資料庫的一些功能。 這一篇我們將要更詳細的說明如何針對以下三種GCP 資料庫來設計availability/reliability/scalability。
本文讓我們理解如何實行design schema, query data, 與利用每種資料庫的物理特性設計的最佳實踐。
Cloud Bigtable DB
一種基於sparse three-dimensional map的NoSQL 資料庫. 三個維度(Dimension)是指 rows,columns與cells. 通過了解這一種 3D map的架構,我們就能找到如何設計Cloud bigtable schemas 與 table的最佳方式來達到 scalability/reliability/availability的目的。以下是我們所需要考量的事項:
Cloud Bigtable的Data modeling

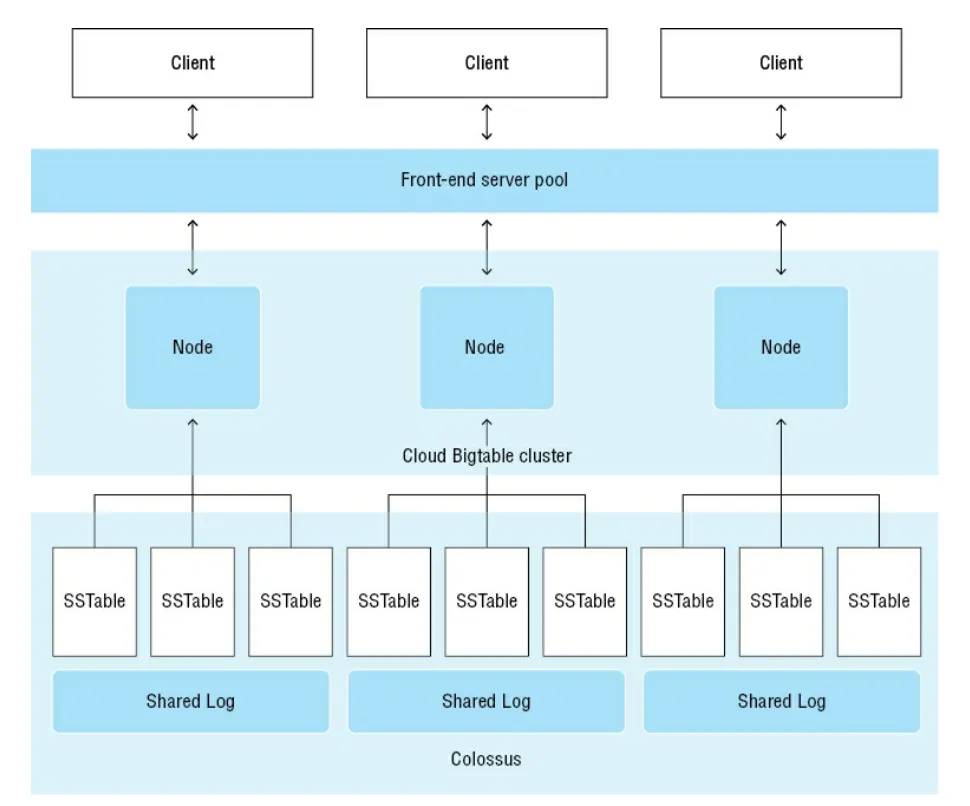

Cloud bigtable的3D map架構讓它得以實現一種分佈式的實作。Cloud bigtable DB部署一種資源集被稱為instance. (這與 compute engine的VM instance 是不一樣的事) Instance是由一群node所組成的,node就是VM,以及一組儲存在Google Colossus filesystem中的 排序過的string tables與log data。下圖為Cloud Bigtable的基本架構
上圖中我們可以看到Bigtable使用了由VM組成的cluster與google 底層的 Colossus filesystem來儲存,存取跟管理資料。
當我們create Bigtable insatnce時,我們就是在指定一群nodes. 這些nodes其實是在管理bigtable DB的metadata,而實際的資料則是存放在這些node之外的 Colossus filesystem. 在Colossus filesystem資料是被排序過的string table,或是SStables(也稱為tablets,這是GCP自己的術語)所組織起來的。顧名思義,資料按排序順序存儲。 SSTable 也是不可變的。
將metadata從data分離出來有以下的效益:
在cluster中的master process是平衡工作負載, 包括tablets的分割與合併。
在Big table中, row是由 row-key來做indexes, 類似於RDBMS的primary key。資料會讓row-key按字母順序排序的儲存。通過使用row-key指定特定的row或使用row-key range指定一組連續的row,從 Bigtable 中檢索資料。 Cloud Bigtable 中沒有secondary indexes,因此擁有一個主要在支援與資料庫一起使用的query patterns的row-key非常重要。
Columns是第二個維度。 它們可以被群組成一個column family。這個方式可以很有效率的讀取一群經常被放在一起讀取的資料. 例如街道地址,城市,鄉鎮,郵遞區號這幾個欄位就是經常會被一起讀取的。所以我們可以將這幾個column組成一個column family。在column family中cloumn也是按字母順序被排序存放的。
Cells(就是row 與 column的交集點)是第三個維度, 而且會隨著時間的推移在cells中的值會有多個版本。例如,cell儲存了一個客戶的電話號碼。當對這個號碼做update時,新的電話版本被加入並同時會用timestamp對其做indexes。 預設中, 在做資料查訊時bigtable會返回的值是這個cell中的最新timestamp版本。
Cloud bigtable tables是 spares的 — 意思是,如果沒有data放在特定的 row/column/cell 時,就不會使用到儲存空間。
當我們在設計tables時,我們應該使用幾個大的tables而不是很多個小的tables. 小的table問題在於,它需要比大的table更多的backend connection overhead。 此外如果我們的table size大小不一差異太大,哪就會中斷background的負載平衡作業。
所有在row level的操作都是atomic的。這有利於將相關資料保留在single row中,這樣當對相關資料進行多次修改時,它們都會"一起"成功或失敗。 但是,在single row中應該存儲多少資料是有限制的。 GCP建議在單一cell中存儲不超過 10 MB,在single row中存儲不超過 100 MB.
Row-keys的設計
在bigtable最重要的設計選擇之一是 row-key的選擇。原因是bigtable的performance scalability是來自於read/write operation是分散到nodes與tablets的。如果read/write操作都擠在一群數量小的nodes與tablets, 哪整體效能就會變得很差。
設計Row-keys的最佳實踐
一般來說我們應該避免在key的開頭使用單純的增加數字或值(例如1234567..這樣加上去),與使用的字串會按字母順序(像是ABCDE….),因為這樣會導致hotspots.
GCP特別打破了這一規則,並建議當entity可以表示為domain name並且有很多domain name時,使用反向domain name作為row-key。例如, jason.kao.example.com 可以反轉以建立名為 com.example.kao.jason 的row-key。如果某些data在多個row有重複,這將很有幫助。在這種情況下,Cloud Bigtable 可以有效地壓縮重複的資料。如果沒有足夠的不同domain來在node之間適當分配資料,則不應將反向domain用作row-key。
此外,當使用multitenant Cloud Bigtable 資料庫時,最好在row-key中使用tenant prefix。這將確保所有客戶的資料保存在一起,但不會搞不清楚資料是哪一個客戶的。在這種情況下,row-key的first part可能是customer ID 或其他客戶特定的代碼。
String identifers,例如customer ID 或sensor ID,是拿來當row-key的好選擇。 timestamp可以用作row-key的一部分,但它們不應是整個row-key或row-key的開頭。 當我們需要根據時間執行範圍掃描時,timestamp是有用的。 包含timestamp的row-key的first part應該是High-cardinality(即大量可能的值)屬性,例如sensor ID,3893436#1597749261 是一個sensor ID,它與一個以時期過去的秒數為單位的timestamp連接。 只要sensor以相當隨機的順序回報,這種排序就會起作用。
將timestamp作為row-key的first part是另一種field promotion屬性的作法. 一般而言要這樣做資料庫內值的變異是要很大的。
另外一種避免hotspots的方式稱為salting, 意思是在我們的key中加一些料(加一些value)讓這些vlaue變得不是連續性的。例如,我們可以對使用node number對timestamp使用hash. 這個方式將平均分散的將資料寫到所有的node.
Row-key的不好的設計
以下因素會讓我們的row-key設計變差
domain names 與 有順序數字的ID會讓 read/write operation有hotspot的情形。而identifiers則不應該經常被update,因為update的操作會對底層的tablet(儲存的row也會被經常update)造成過載。
Key Visualizer
這是一個Bigtable 的工具。主要在了解我們的 bigtable 資料庫的usage patterns.這個工具能夠協助我們確認以下狀況
設計Time Series 類型的資料
Time series 類型的資料適合table型態是row很多但是column數少。time-series 資料被query的方式通常都是以時間區間來filter資料。舉例來說,從IoT device送過來的很多資料時間常是同一天同一小時同一分鐘,這些都被bigtable存放在一起。這樣的存放模式可以大大減少在查詢時需要scan的資料量。
GCP建議了幾種方式來設計time-series資料:
讓names長度是短的 . 這可以減少metadata的size. 因為names與data values是儲存在一起的。
盡量使用的是many rows with few columns(也稱作 tall and narrow tables). 基本上每一個event 都是一筆row,不要讓一個row有多個event。這會讓查詢是容易的。況且多個event在同一筆row也可能讓row size爆表。
使用tall and narrow table的方式會變成是one table per modeled entity. 舉例來說,我們有兩種sensor, 一個是收集天氣的溫度/濕度/大氣壓力,而另一個是計算車輛經過的數量。兩種device都位在同一個地點並且同時一種頻率送出資料。雖然兩種sensor的資料都會被同一個Application所使用,但這兩種sensor的資料我們應該是用兩個table來個別存放。
row-keys的設計是用來找尋single value或一個區間的values. 掃描一個時間區間的資料對time-series的資料是很普遍的。Bigtable 的table只有一個indexes. 假如我們要在不同的排序資料來scan區間資料,哪麼我們就應該需要把這些資料做分正規化,並且依據我們要的排序方式做成另一個table存放。例如,我們有一個IoT application會用 sensor type 與被監控的device type來group資料,我們應該使用兩個table都各自的row-key來存放這兩種不同的資料。為了減少儲存成本,只有IoT Application會query到的這兩個type收集到的資料才被需要儲存在額外的table.
使用Replication達成Availability and Scalability

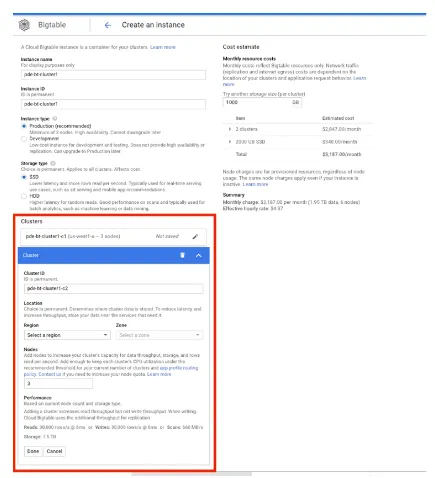

Bigtable 的replication功能可以讓你的cluster的資料有多個副本,不管是跨AZ或是跨region. 這樣可以達成資料的availability 與 durability. 我們也可以利用這個特性達到負載分散到多個cluster. 當我們create bigtable instance時我們可以create 多個cluster(如下圖)
Cloud bigtable最高可以支援到4個 replicated cluster. 所以Cluster 可以是regional 或multi-regional。當有以下異動時它會自動replica到其他的cluster:
如果我們永遠都不想要讀取到的資料比最近寫入的舊,我們可以在app profile裡設定 read-your-write consistency。 App profiles 是來明定如何來handle client request的設定檔。如果我們要的是strong consistency,我們同樣也要在app profiles中設定,在strong consistency設定下,我們就無法對其他的cluster 做read/write, 除非我們要實行failover. 在region之間如果我們的failover要是自動化的,我們需要使用multicluster routing.
設計 Cloud Spanner DB的 Scalability and Reliability
這是Google的 globally scalable relational DB,它提供的是許多NSQL DB才有的scalability效益。但它同時也保持relational DB才有的key feature, 像是資料的正規化與交易型資料的support. 我們應當瞭解有哪些設計因素會影響Spanner的效能與scalbility。
以下幾個方面我們需要注意
Relational DB features
Spanner的許多功能與一般的relational DB是一樣的。Data model以table為中心,table由表示屬性的row和表示單個entity的屬性值集合的columns組成.Relational DB是strongly typed. 而Spanner支援一下的類型:
Array: 零個或多個non-array type元素的ordered list
Bool: 布林代數 TRUE or FALSE
Bytes: 長度不一的binary data
Date: 日曆的日期
Float64: 具有小數分量的近似數值
INT64: 帶有小數部分的數值
String: 長度不一的字串
Struct: 有順序類型field的容器
Timestamp: 特定時間(奈秒級的精確度)
Cloud Spanner也支援primary and secondary indexes. Primary index當在table指定primary key時就會自動產生了。其他的column或其他columns的組合可以被作為secondary indexes. 特別提一下Cloud bigtable沒有secondary indexes的原因是Cloud bigtable是將資料非正規化與將資料重複來支援不同的query pattern。然而在Cloud bigtable中我們需要duplicate data以在不引用primary key的情況下高效查詢資料,在Cloud spanner要達到高效查詢就要有secondary indexes並支援不同的query pattern.
Interleaved tables
Cloud Spanner 的另一個重要性能特性是它能夠交錯相關table中的data。 這是通過parent-child relationship完成的,其中parent data(例如order table中的一行row)與child data(例如order line items)一起存儲。 這使得從兩個table中同時檢索data比單獨存儲data更有效,並且在執行join時特別有用。 由於來自兩個table的data位於同一位置,因此DB必須執行較少的查找來獲取所有需要的data。

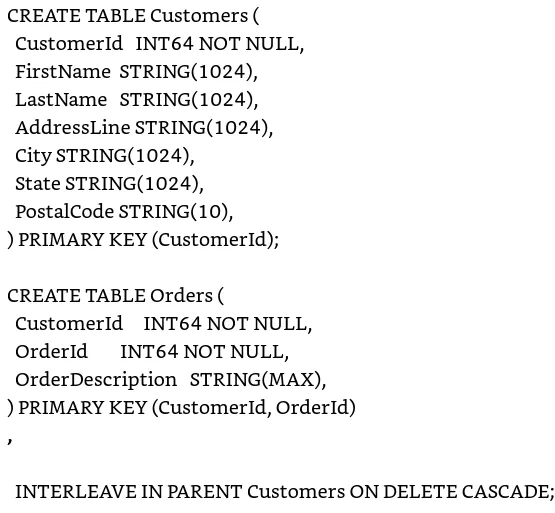

Cloud Spanner 最多支持七層交錯table。 使用 CREATE TABLE 語句中的 INTERLEAVE IN PARENT 子句交錯table。 例如,要將訂單(order table)與下訂單的客戶(customer table)交錯,我們可以使用以下命令:
當table頻繁join時使用交錯方式。 通過將相關data存儲在一起,與獨立存儲相比,可以使用更少的 I/O operation來執行joins。
Primary key與Hotspots
Cloud Spanner是 horizontally scalable, 所以它也會有一些Cloud bigtable的特徵。Spanner底層也是一群server,它使用key range將資料分散在這一群server中。這也有可能會造成hotspots的狀況。例如,有順序的做key的遞增就會造成跟Cloud bigtable 一樣會有read/write operation只在少數幾個server而不是將這些負載平均的分佈在所有的server上。
以下也跟bigtable一樣有一些避免hotspots的方式:
Using a Hash of the Natural key Cloud bigtable 不建議使用這種natural key的hash在cloud bigtable, 但是無意義的key是被經常使用在realtional DB的。
交換key中的columns順序以提升Higher-Casrdinality屬性 這樣做會使key的開頭更可能是非順序的。
使用Using a Universally Unique Identifier (UUID),特別是version 4 或更高版本 一些較舊的 UUID 將timestamps儲存在high-order bits,這可能導致hotspots。
使用Bit-Reverse Sequential Values 使用這個可以在最合適的primary key遞增時使用。 通過Bit-Reverse Sequential Values,我們可以消除hotspots的可能性,因為Bit-Reverse Sequential Values會跟下一個values有著差異。
此外,與 Cloud Bigtable 一樣,Cloud Spanner 必須管理將dataset分解為可跨Server分佈的可管理大小的單元。
拆分資料庫
Cloud Spanner會將資料分拆成chunk, 也稱為splits. 每一個splits大小會是4G左右,splits是一個top table 的row的區間 — 意思是,這種table是沒有跟其他table交錯的。在splits的row是根據primary key進行排序的,第一個與最後一個row就稱為splits boundaries.
如果這個row是交錯的,哪它就會與parent row保持一致。例如,如果有一個帶有交錯order table 的customer table, order table之下有一個交錯的order line item table,則所有order和order line item row都與相應的customer row保持在相同的splits中。在這裡,在create交錯的table時牢記splits和splits limits很重要。 定義parent-child realtionship會搭配data,這可能會導致超過 4 GB 的資料交錯。 4 GB 是分割限制,超過它會導致performance下降。

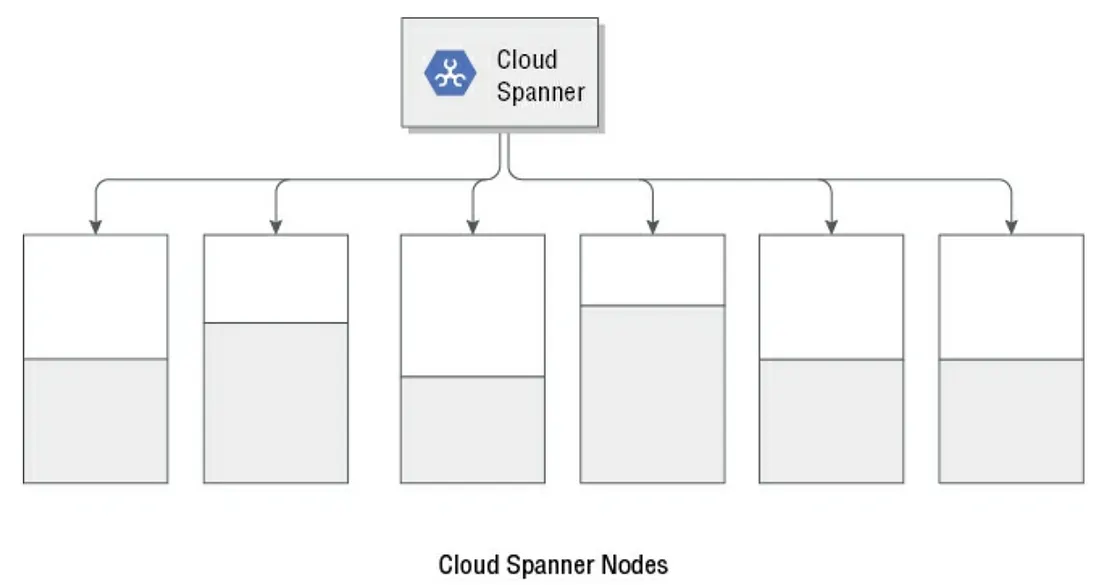

Cloud spanner 使用了splits這個方式來減緩hotsopts的狀況。假如Cloud spanner偵測到大量的read/write opertion集中在一個splits, 它就會將這個splits再把它分成兩個splits這樣這兩個splits就會在不同的server上。下圖為一個範例,一個cloud spanner instance底下有六個node,每個nodes的資料量不一(灰色部分顯示資料量)。Cloud Spanner有時是根據read/write operation的負載來決定分散資料到所有的node, 不僅是整個跨節點的資料量。這樣才能避免read/write的hotspot 發生在某一個node上。
Secondary Indexes
Cloud Spanner 為primary key以外的column 或column group提供secondary indexes。 當我們create primary key時indexes就自動被建立了,但secondary indexes就必須手動指定。
Secondary indexes在使用 WHERE 子句過濾查詢時很有用。 如果 WHERE 子句中引用的column有index,則可以使用index進行過濾,而不是scan full table再過濾。 當我們需要以primary key順序以外的排序順序return rows時,secondary indexes也很有用。
Create Secondary indexes時,這個indexes將存儲以下內容:
base table中所有的primary key columns
indexes中包含的所有column
任何額外在STORING 子句中被指定的column
STORING 子句允許我們指定要存儲在indexes中的其他column,但不包括這些column作為index的一部分。例如,你要指定customer table中的郵遞區號為secondary index, 指定的語法如下
CREATE INDEX CustomerByPostalCode ON Customers(PostalCode);
假設你在查找郵遞區號時需要經查連帶的找客戶的姓氏,你的secondary indexes就可以使用STROING子句指定LastName 這個column跟郵遞區號存放在一起, 語法如下
CREATE INDEX CustomerByPostalCode ON Customers(PostalCode) STORING (LastName);
由於indexes具有 primary key columns, secondary index coulmns, 於額外的LastName column, 因此任何query要查詢這些columns都可以從index中查詢而不需要去從base table中查詢。
當 Cloud Spanner 制定execution plan來檢索data時,它通常會選擇要使用的最佳indexes set。 如果測試之後顯示Query沒有選擇最佳選項,我們可以在 SELECT 查詢中指定 FORCE_INDEX 子句,讓 Cloud Spanner 使用指定的indexes。自動選擇最佳化的語法如下
SELECT CustomerID, LastName, PostalCode FROM Customers WHERE PostalCode = ‘10633’
上面的語法是使用在Secondary index的PostalCode來查詢,假如Cloud Spanner 的execution plan builder沒有選擇用這個indexs來查詢,我們可以使用FORCE_INDEX子句來強制它使用這個indexes, 語法如下
SELECT CustomerID, LastName, PostalCOde
FROM Customers@{FORCE-INDEX=CustomerByPostalCode}
WHERE PostalCode = ‘10633’
Query Best Practices
以下為使用Cloud Spanner的其他的best practices
