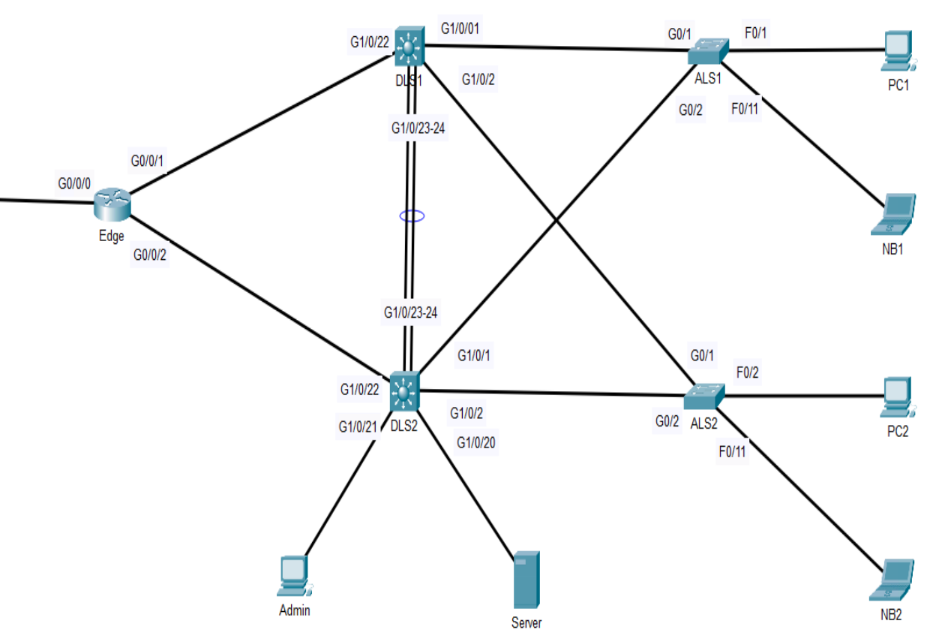

Edge

# 顯示網路介面列表，確認網路介面實際名稱
Router>en
Router#show ip int brief

# 修改設備名稱
Router#config term
Router(config)#hostname Edge

# 設定 GigabitEthernet0/0/1 連接埠的 IP 位址
Edge(config)#int gig0/0/1
Edge(config-if)#ip address 192.168.254.1 255.255.255.252
Edge(config-if)#no shut

# 設定 GigabitEthernet0/0/2 連接埠的 IP 位址
Edge(config-if)#int gig0/0/2
Edge(config-if)#ip address 192.168.254.5 255.255.255.252
Edge(config-if)#no shut

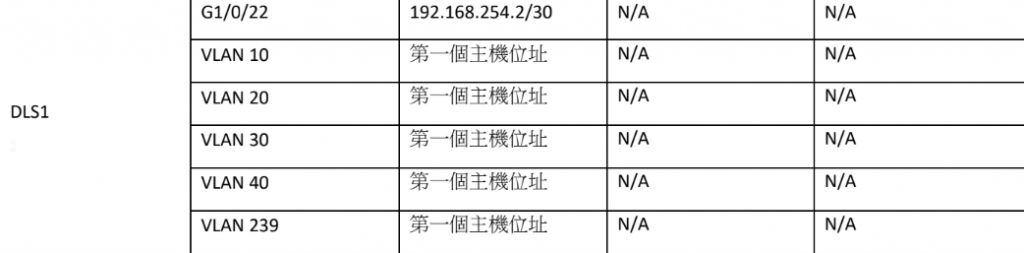

DLS1、DLS2

# 設定 GigabitEthernet1/0/22 連接埠的 IP 位址
DLS1(config)#int gig1/0/22
# 將介面接口從交換功能切換至路由功能
DLS1(config-if)#no switchport
DLS1(config-if)#ip address 192.168.254.2 255.255.255.252
DLS1(config-if)#no shut

# 設定 GigbitEthernet1/0/23 - 24 的鏈路聚合
DLS1(config-if)#int range gig1/0/23 - 24
# 啟用 LACP 模式
DLS1(config-if-range)#channel-group 1 mode active

# 設定中繼埠
DLS1(config-if-range)#int port-channel 1
DLS1(config-if)#switchport mode trunk
DLS1(config-if)#switchport trunk native vlan 239

# 檢查中繼埠是否已成功設定
## 狀態碼應顯示為 (SU)
DLS1(config-if)#ex
DLS1(config)#ex
DLS1#show etherchannel summary

# 建立 VLAN
DLS1#config term
DLS1(config)#vlan 10
DLS1(config-vlan)#name HR
DLS1(config)#vlan 20
DLS1(config-vlan)#name Finance
DLS1(config-vlan)#vlan 30
DLS1(config-vlan)#name Guest
DLS1(config-vlan)#vlan 40
DLS1(config-vlan)#name Staff
DLS1(config-vlan)#vlan 239
DLS1(config-vlan)#name Management
# 預設 VTP 不允許建立擴展範圍的 VLAN，因此需要設定 Transparent 模式
DLS1(config-vlan)#vtp mode transparent
DLS1(config-vlan)#vlan 1999
DLS1(config-vlan)#name Parking

# 檢查 VLAN 是否已成功設定
DLS1(config-vlan)#ex
DLS1(config)#ex
DLS1#show vlan brief

# 將未使用連接埠設定至 VLAN 1999
DLS1#config term
DLS1(config)#int range gig1/0/3 - 21, gig1/0/25 - 28
DLS1(config-if-range)#switchport mode access
DLS1(config-if-range)#switchport access vlan 1999
# 安全起見，可以將未使用的連接埠關閉
DLS1(config-if-range)#shutdown

ALS1、ALS2

# 設定 GigbitEthernet0/1 - 2 的鏈路聚合
ALS1(config)#int range gig0/1 - 2
# 啟用 LACP 模式
ALS1(config-if-range)#channel-group 2 mode active

# 設定中繼埠
ALS1(config-if-range)#int port-channel 2
ALS1(config-if)#switchport mode trunk
ALS1(config-if)#switchport trunk native vlan 239

# 建立 VLAN
...
