新一代MAXWELL核心、節能、靜音、高cp值的Inno3D GTX 960 2GB GDDR5 Ultra版

krarm 2015-04-06 03:28:07 ‧ 4801 瀏覽

分享至

本文測試的Inno3D GTX 960 2GB GDDR5 Ultra版，GPU為GM206核心，使用28奈米製程，晶圓大小為228mm平方，電晶體總數為2940M個，使用Samsung的GDDR5視訊記憶體，共2GB，BUS寬度為128 Bit，頻寬可達115.2GB/s，GPU實際使用時脈可達1429MHz間。本文以分享實際使用後的經驗，解釋MAXWELL的特色功能，並配合目前當紅的幾套遊戲，如暗黑破壞神III、暴雪英霸、FF14、戰車世界的使用心得。

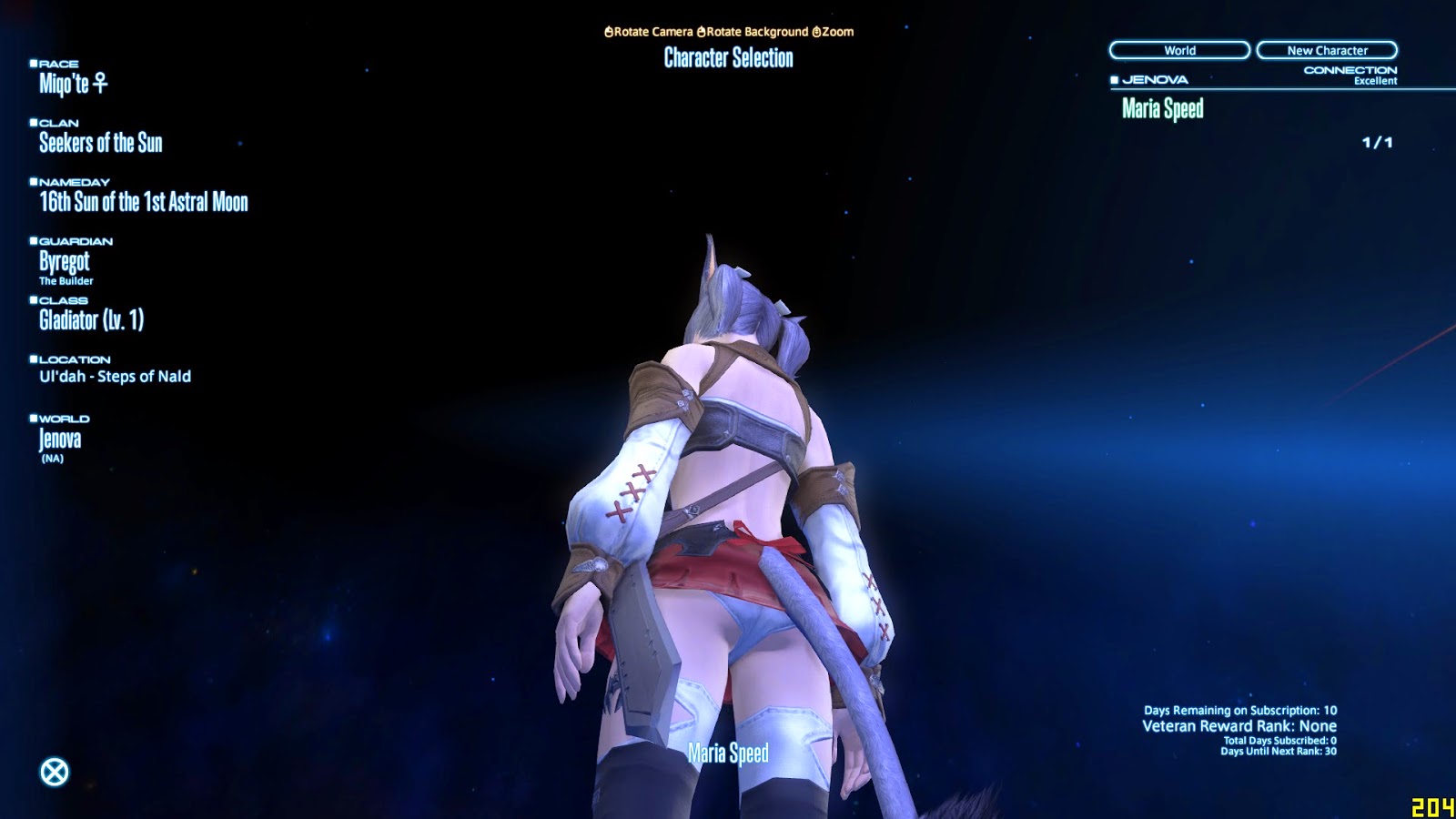

▲ Final Fatansy XIV中譯為太空戰士14，為電玩大廠史克威爾艾尼克斯的系列大作，本遊戲也支援Geforce Experience遊戲最佳化設定。

▲ 太空戰士14畫面。
[前言]

在2015年初參加了1/31在高雄欣亞電腦的【NVIDIA 技術應用分享】技術研討會，在NVIDIA原廠講師Alex大大的講解之後，NVIDIA GTX 960使用了新一代MAXWELL核心，對於其節能、靜音、高效能，印象非常深刻，事隔不久，xfastest就公告徵選Inno3D 映眾 iChill Geforce GTX 960 2GB Ultra 開箱體驗分享的評測，就立馬報名參加，非常榮幸這次能夠入選開箱評測。

時常有親友去到電腦門市估價時，超過自身準備預算，而來求助予筆者，往往是門市人員搭配手法過於呆版，使得消費者無所適從，經過筆者的調整，在親友間的滿意度都還不錯。在暫時使用內顯作為文書上網桌機的同時，我也會兼顧主機的擴充性，比如電源供應器擁有足夠的瓦特數，以供後續更換高階顯示卡的升級空間。

而今天這篇開箱文的測試情境，就是文書上網桌機如何搭配一塊高階顯示卡，就可以把遊戲玩得嚇嚇叫，想必這是很多人想知道的細節。

▲ 而顯示卡的開箱測試，就不外乎跑分數據與遊戲體驗兩大主軸，每當遇寫到需要跑分的開箱文時，總是思考看看能否寫得較結構性，數據沒有相對比較是沒有意義的，過多跑分截圖的確令文章過於冗長，我想佐以適當的解說較為重要！而泰半的跑分程式，都來自Futuremark公司的3DMark產品線，而3DMark的跑分也可以上傳到官方網頁，本文就僅提供官方連結而不做太多截圖。

由於在研討會中有談論到MAXWELL的產品概念，故本文以實際使用後的經驗，來驗證研討會所討論到的重點，並解釋MAXWELL的特色功能，並配合目前當紅的幾套遊戲，如暗黑破壞神III、暴雪英霸、英雄聯盟、戰車世界的使用心得。

以下為本文的大綱:

關於映眾
Inno3D Geforce GTX 960 2GB Ultra 開箱
驅動程式與超頻軟體
MAXWELL的特色功能
跑分軟體 (3DMark06、3DMark11、3DMark VANTAGE、3DMark3DMark13進階版、Biohazard5 Benchmark、DevilMayCry4 Benchmark)
遊戲體驗 (暗黑破壞神III、FF XIV、暴雪英霸、英雄聯盟、戰車世界、GRID Autosport、TRINE2)
心得與結語

[關於映眾]

總部位於香港的映眾多媒體有限公司（InnoVISION Multimedia Limited），其前身為香港ASK Technology Limited（亞之傑有限公司）。在1998年跨足到多媒體領域，在旗下正式成立InnoVISION映眾多媒體有限公司，現在為生產nVIDIA顯示卡的廠商之一，inno3D正式是映眾的顯示卡品牌，InnoVISION為了增加戰略縱深，其多媒體的產品更細分成多品牌，除了inno3D顯示卡之外，更有InnoDV(DV數位產品)，InnoAX(音效產品)，EIO(周邊接頭產品)。

近日，映眾Inno3D正式進軍到台灣，由威健實業代理其產品，提供三年保固，而Inno3D產品線縱深足夠，從高階到入門接有，除了之前的知名品牌之外，現在在台灣多了一家Inno3D的產品可供選購，目前在各電腦商圈及線上網購，都可以看到Inno3D的蹤跡。

[Inno3D Geforce GTX 960 2GB Ultra 開箱]

https://images-blogger-opensocial.googleusercontent.com/gadgets/proxy?url=http%3A%2F%2F4.bp.blogspot.com%2F-k6LsnWx_jXw%2FVSAdaCtDsEI%2FAAAAAAAAz-E%2FCUacumgQ-9k%2Fs1600%2FP_20150331_233801.jpg[/IMG]&container=blogger&gadget=a&rewriteMime=image%2F*
▲ 首先來看看 Inno3D Geforce GTX 960 2GB Ultra 的正面照。

▲ 左上角除了標示大大的 inno3D產品標示外，在待機狀態，視狀況有可能讓風扇完全停止，達到0dB無噪音的狀態。

▲ 盒裝背面！

▲ 外盒內還有內盒，就把它拖出來吧。

▲ 打開內盒，有些廠家只搭載兩個風扇，Inno3D Geforce GTX 960 硬是了比別家多了一顆風扇，對於散熱以及超頻上絕對有所助益。

▲ 取出Inno3D Geforce GTX 960 2GB Ultra主體。

▲ 卡板上方有AIR BOSS的飾板，AIR BOSS是inno3D自家的散熱技術，在低負載時，風扇視狀況停止運轉，達到0dB的靜音效果。

▲ 另外提供的顯示輸出介面豐富，有3個Display Port 1.2版本，一個HDMI 2.0版本和一個DVI介面。

▲ Inno3D Geforce GTX 960 2GB Ultra 背面有iChiLL的標誌！

▲ Inno3D Geforce GTX 960 2GB Ultra 亮晶晶的PCI-E金手指！

▲ 打開緩衝海綿下方，還別有洞天！

▲ 由於各版本的3DMark測試版，能夠測試的項目不夠齊全，在以Maxwell為核心的Inno3D Geforce GTX 960 ，貼心地提供了3DMark2013進階版的序號一組，在這用六角工具以及iChiLL的貼紙把序號遮蔽住。

▲ 公版設計僅需要一個6PIN供電即可，而Inno3D這張GTX 960使用了個6PIN供電，而官方建議POWER瓦數需要500W，這是屬於較保守的估算。

▲ 然而ASUS MD750是屬於商務機種，內附300W的電源供應器，自然不會提供符合電競需求的高瓦數電源供應器。

▲ 但在看過許多GTX960的開箱評測文，甚至有使用400W電源供應器來做開箱的，看來GTX960功耗會有不錯的表現，可以省下採購高階電源供應器的費用，雖然估算使用400W就撮撮有餘，只是實際測試開箱時，可能會測試到超頻功能，所以準備了450W電源供應器來安裝。

▲ 盒裝內有一張iChiLL inno3D的電競滑鼠墊，著實地替玩家算省下一筆預算。

▲ 右邊是簡易安裝步驟，左邊是nVIDIA原廠原版光碟，但實際安裝時，還是上官方網站下載最新版本，除了能達到較佳的遊戲體驗之外，在各版本3DMark的跑分測試完畢後，才能同步到3DMark官方內。

▲ 然而ASUS MD750是屬於商務機種，內附300W的電源供應器，自然不會提供符合電競需求的高瓦數電源供應器。

▲ 台達電450瓦銅牌電源供應器的供電能力。

▲ 今日開箱的女主角，ASUS MD750的主機板，由於是商務機型，所以也只有支援一組PCI-E。

▲ 安裝Inno3D Geforce GTX 960 2GB Ultra必須拆掉兩片擋板才行。

▲ 兩個6pin接頭，從電源供應器中找到對應的接頭，方向性有防呆，所以安心接不用怕。

▲ Inno3D Geforce GTX 960 2GB Ultra還內附白色的DVI轉D-Sub轉接頭，早期D-Sub螢幕也可以使用喔。

▲ 最後，再來看一下Inno3D Geforce GTX 960 2GB Ultra 開箱物的整體外觀。

▲ 既然映眾原廠附上這個六角工具，就是告訴我們裏頭有我們可以DIY的地方，我們就來試著拆開來看看究竟吧！

▲ 不過只需要十字起子就可以把散熱器分開。

▲ 拔除電源線之後就可以將散熱器拿起來。

▲ 與DIE接觸的散熱金屬上，有四隻熱導管，但散熱鰭片上有五隻熱導管，其中一隻貫通兩側鰭片。

▲ 用料精良的Inno3D GTX 960，滿滿地都是固態電容。

▲ 看到了顯示卡最重要的GPU，看完後就是反方向裝回去，好上機開機了。

▲ 安裝完畢後的狀態，佔用了三個擴充槽的空間，幾乎是無法再插入第二張介面卡。

[驅動程式與超頻軟體]

▲ 安裝nVIDIA原廠驅動程式。

▲ 安裝inono3D超頻工具程式，有簡易模式與進階模式。簡易模式可以選擇2%、5%、10%的自動超頻，進階模式更可以針對細項作調整。

▲ 安裝NVIDIA Geforce Exprience完畢，其中有遊戲最佳化、GameStream、ShadowPlay、LED視覺化檢視等進階功能，而SHIELD為NVIDIA的遊戲主機

▲ Geforce Experience可經由NVIDIA Cloud，由雲端下載客製化的選項來設定專屬個人的遊戲體驗。

[MAXWELL的特色功能]

記得在大學修計算機圖學時，學到Anti-Aliasing就是在原本的物件旁邊，補上中間色調的點，讓邊緣看起來比較平滑，以線段為例，從像素座標到線段邊緣的距離為X，以X為參數，帶入一個錐形公式，其體積就是像素的灰階值，記得那時候還用數值分析去算出積分公式的近式多項式。

所以筆者對於計算機圖學的相關概念，還滿有興趣的，這一小節我們就來一起探討，GTX960的核心價值 - MAXWELL架構，利用可加速效能、提升畫質，超越1080P。

▲ DSR(dynamic super resolution);動態超解析度)預先將遊戲畫面以較高的解析度設定渲染，再經由特殊演算模式以實際顯示器支援的解析度來呈現畫面，故能在 HD 螢幕上顯示近似4K的畫面品質。透過Geforce Experience最佳化遊戲設定，即可開啟。

▲ 特過DSR的增強，可以在遊戲設定中把解析度設定為2376x1480，超越了原本面板的真實解析度。

▲ 暴雪英霸在開啟Geforce Experience最佳化遊戲設定的遊戲畫面。

▲ Maxwell在4x MFAA(多幀取樣反鋸齒)的效能上也有30%的提升。

▲ GTX 960也是第一張同時支援H.265/HEVC(High Efficiency Video Coding)編碼和解碼的顯示卡。H.265/HEVC是繼MPEG4/H.264 AVC之後，編碼效率提高2倍的CODEC。

Memory Compression記憶體壓縮技術

新的記憶體壓縮技術可以更大幅度壓縮暫存的圖型畫面，可以讓顯示卡暫存緩衝區存放更多的圖型畫面，也能夠減少記憶體存取頻寬的佔用，加快記憶體存取速度。

多幀取樣反鋸齒(Multi-Frame Sampled AA；MFAA)簡單來說就是開啟2X MSAA，但是會近似4X MSAA的效果，優點是可以減輕顯示卡的負載，但反鋸齒的效果更好。

立體像素全域照明技術(Voxel Global Illumination；VXGI)，利用不同的光線追蹤方式，讓下一世代的遊戲和遊戲引擎提供更逼真的照明、陰影和反射。

PhysX是Geforce專門用來處理物理特效的技術，讓畫面更真實，如大爆炸、水流等物理動態效果。

HairWorks為Geforce專門用來處理毛髮特效的函式庫，讓人物更逼真，如人類角色，動物的毛髮等，這在之前3D動畫都是最不容易處理的細節。

FaceWorks是針對於強化臉部表情的一組函式庫，讓人物表情更逼真，接近直接拍攝人像的品質，例如皮膚或者眼影。

Volumetric lighting是一種渲染場景光影的3D電腦動畫技術。

進階版水平環境光遮蔽(HBAO+) 改善了原有的環境光遮蔽技術，能夠在遮蔽光線的物體周圍增加了更豐富的細節以及更真實的陰影。

▲ PCSS(Percentage-Closer Soft Shadows)是一種用於映射陰影的演算法，取代傳統以比較深度來著色的演算法。(圖片來源: nVIDIA官網)

▲ 「戰爭雷霆 (War Thunder)」是一套MMO對戰遊戲，對抗來自全球的玩家。使用Waveworks與Destruction等nVIDIA的GPU技術。(圖片來源:NVIDIA官網)

▲ 「魔幻英雄傳 (Strife)」使用PhysX Particles與HairWorks等nVIDIA的GPU技術。(圖片來源:NVIDIA官網)

▲ 「邊緣禁地: 續集前傳 (Borderlands: The Pre-Sequel)」則使用PhysX Particles來展現物理特效。(圖片來源:NVIDIA官網)

▲ BATMAN這套遊戲也透過Geforce GPU的Environmental PhysX、Volumetric Lights、Faceworks等特效來強化遊戲畫面。Volumetric lighting是一種渲染場景光影的3D電腦動畫技術。Faceworks顧名思義就是用來強化臉部表情的電腦動畫技術，例如皮膚或者眼影。(圖片來源:NVIDIA官網)

▲ 《巫師 3：狂獵》是一款角色扮演遊戲，在探索道德淪喪的奇幻世界中，主角自幼接受訓練、歷經變種，逐漸累積戰鬥技巧，終於成為力量和反應絕頂的狩魔獵人，在冒險的過程中，找尋預言之子的蹤影。《巫師 3：狂獵》也是使用SLI、DirectX 11、PhysX、HBAO+、4K、HairWorks、DSR等Geforce GPU的特殊功能，在動作、場景擺設立求真實，再加上其故事性，才能成為史詩級的大作。

▲ FARCRY4使用HBAO+、PCSS、TXAA、God Rays、Fur、Enhanced 4K Support，算是使用了非常長多的特效功能。(圖片來源:NVIDIA官網

以上重度遊戲的截圖來自於nVIDIA官方網站，透過這些圖片，清楚地了解到使用Geforce顯示技術所呈現的精緻畫質，然而Inno3D GTX 960 2GB GDDR5 Ultra更可以經由MAXWELL核心的優異功能，更高效能且低功率的呈現華麗的畫質。

https://youtu.be/Iewp3ws_gqE
▲ 由於Far Cry 4使用了非常多的NVIDIA GameWorks遊戲特效，所以最後以這片視訊來回顧本段文章討論的重點。


[跑分軟體]

除了這次的主角Inno3D GTX 960 2GB GDDR5 Ultra版之外，這次還自備了以下物品輔助測試:

Windows 7正版軟體32bit與64bit各一套
ASUS MD 750主機一組
Kingston HyperX 90G SSD一條
DDR3-1600 SDRAM兩條構成雙通道

[IMG]http://4.bp.blogspot.com/-JVjKnmUmgzk/VSEwi5AQ4VI/AAAAAAAA0Io/SdaWaAXp9TU/s1600/cpuz.jpg)
▲ ASUS MD750使用intel core i5 3570處理器、Ivy Bridge平台與Q77南橋晶片。

▲ ASUS MD750使用intel core i5 3570處理器、Ivy Bridge平台與Q77南橋晶片。

▲ 這次測試的Inno3D GTX 960 2GB GDDR5 Ultra版，GPU為GM206核心，使用28奈米製程，晶圓大小為228mm平方，電晶體總數為2940M個，使用Samsung的GDDR5視訊記憶體，共2GB，BUS寬度為128 Bit，頻寬可達115.2GB/s，GPU出廠設定時脈為1329MHz，GPU實際使用時，會在135~1429MHz間跳動，記憶體時脈為1800MHz，系統閒置時最低可到200MHz。

除3DMark13 FIRE STRIKE ULTRA限定使用64位元作業系統測試之外，其餘皆使用Windows 7 32bit測試，經比較過後，在32bit與64bit的跑分差異極小，在統計上不具意義，使用固態硬碟或者傳統硬碟，在跑分上亦無明顯差異。

[遊戲體驗]

在進行以下遊戲的截圖之前，使用Geforce Experience進行遊戲最佳化，或者特效全啟，除GRID Autosport為800x600外，皆以1920x1080執行。

DIABLO III (1920x1080) DSR(2715x1527)
http://optical-comm.blogspot.tw/2015/04/inno3d-gtx960-diablo-3-3.html
▲ DIABLO III中文翻譯為暗黑破壞神三。
Final Fatansy XIV (1920x1080)
http://optical-comm.blogspot.tw/2015/04/inno3d-gtx960-final-fatancy-xiv-ff14-14.html
▲ Final Fatansy XIV中譯為太空戰士14，為電玩大廠史克威爾艾尼克斯的系列大作，本遊戲也支援Geforce Experience遊戲最佳化設定。
暴雪英霸 (1920x1080) DSR(無) Geforce最佳化
http://optical-comm.blogspot.tw/2015/04/inno3d-gtx960-heroes-of-thestorm.html
▲ 暴雪英霸為類似英雄聯盟的塔防遊戲，身為今年新上市的線上遊戲，又為暴雪公司的大作，其畫面品質不在話下，本遊戲也支援Geforce Experience遊戲最佳化設定。
戰車世界 (1920x1080)
http://optical-comm.blogspot.tw/2015/04/inno3d-gtx960-wot.html
GRID Autosport (800x600) Geforce最佳化
http://optical-comm.blogspot.tw/2015/04/inno3d-gtx960-grid-autosport.html
▲ 上為GRID Autosport的圖像設定值，本遊戲無法調整解析度(800x600)，但將圖像品質設為ULTRA與ADVANCED之後，跑車較設定具真實感，光影效果也較為逼真，本遊戲也支援Geforce Experience遊戲最佳化設定。

[心得與結語]

在早期GPU的激烈的市場爭奪戰中，一代新人換舊人，3dfx與S3等當年叱吒風雲的顯示卡晶片廠商，消失在競爭的洪流之中，現今2015年，NVIDIA在獨立顯卡GPU雙雄的競爭，逐步確立了NVIDIA無可取代的霸主地位，Inno3D也是成為NVIDIA顯示卡的製造商之一。

Inno3D GTX 960 2GB GDDR5 Ultra版使用了三個風扇來散熱，在低負載的狀況下，還可能將風扇停止運轉，達到完全靜音，實際使用起來，雖然較原先作為文書機時的廢熱較多，但在噪音方面卻沒有特別顯著的增加。

新一代MAXWELL核心的GTX 960的超頻性能本身就不錯，普遍來說都有1400MHz的水準，但Inno3D GTX 960 2GB GDDR5 Ultra版，直接已逼近1400MHz的速度作為預設數值，應該已經算是超頻版本了。

▲ 在做跑分測試以及遊戲體驗時，以量測器量到的瓦特數最高是209W，最低看到48W。原因在於GTX 960的TDP功耗規格降至120W，比前代的GTX760降低了將近50W的功耗，大概可以把電源供應器從500W等級降為400W，在升級或者裝機時，又替消費者省下一點荷包，低功耗在後續耗電量也較少\，節能減碳又是環保愛地球的好表現，而原本以文書用途來設計的桌機，由於GTX 960增加功耗並非差距很大，也可以輕鬆地升級為電競主機。
