94狂!看我72變!ASUSTOR AS3202T 騎乘 希捷Ironwolf那嘶狼硬碟 !(總集篇)

nas

◎ 前言與導讀

ASUSTOR AS3202T網路儲存設備,具備HDMI、USB 3.0與GE網路介面,本身就是一部完整的電腦,現在運行ASUSTOR相當自豪的ADM系統,集下載器、多媒體撥放器、網頁伺服器、視訊監控主機等功能於一身,猶如孫悟空可以72變一樣,AS3202T也能夠變來變去喔,另外搭配Seagate NAS系列硬碟作開箱,雙硬碟組成容錯的RAID 1磁碟陣列,讓系統更加穩定。

老哥跟老媽提出的許多難題,ASUSTOR真的沒讓我這個資訊本科系的小弟與兒子丟臉,一一逢刃而解,為期三週的連載開箱,終於來到最後一週,為避免連發多帖造成各位網友大大的反感,故在此分享總集篇,另外三篇體驗文則以超連接的方式分享,希望有興趣的網友大大不吝點閱指教。

[分享] 94狂!0元視訊監控主機!ASUSTOR AS3202T NAS + 手機合體!

[分享] 94狂!ASUSTOR AS3202T + 希捷Ironwolf那嘶狼 打造 多媒體影音平台!

[心得] 94狂!ASUSTOR AS3202T + 希捷Ironwolf那嘶狼 打造 全方位檔案管理中心!

◎ 以下便是本文的綱要

  • 產品開箱

  • 第一次開機

  • 應用情境

    豐富的行動APP

    多媒體中心

    監控中心

    下載中心

    資料備份

  • 效能測試

  • 心得與結語

◎ 產品開箱

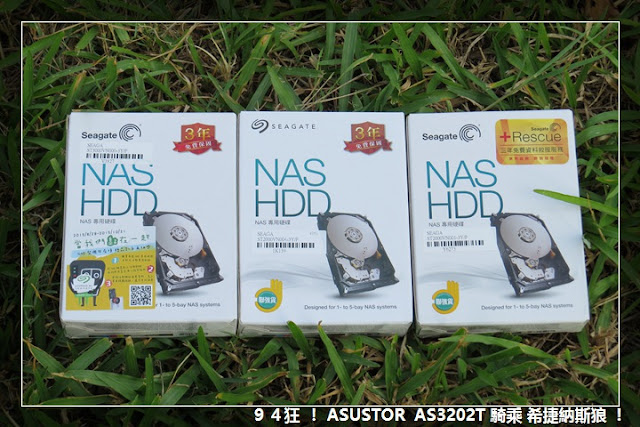

▲ Seagate NAS硬碟最近改名為希捷Ironwolf那嘶狼,並加強宣傳力道,希捷Ironwolf那嘶狼取的正式NAS的音譯,先看看外盒的差異,中間那一顆就是希捷Ironwolf那嘶狼的外包裝,與過往差異性並不大,不過硬碟機上的貼紙可大有不同。

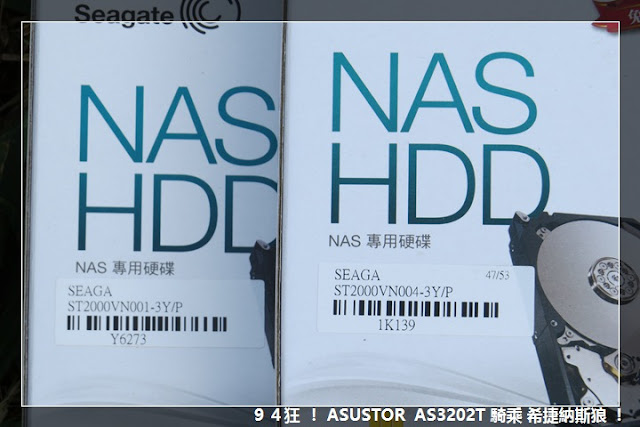

▲ 希捷Ironwolf那嘶狼的型號為ST2000VN004-3Y/P,由型號2000便可以得知容量為2TB,3Y表示三年保固。

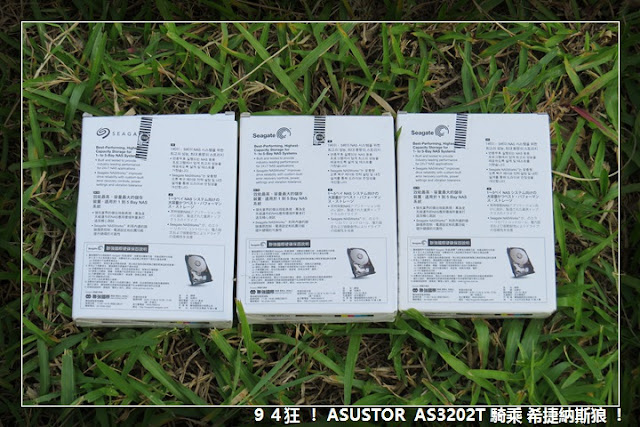

▲ 新舊款的背部差異性不大。

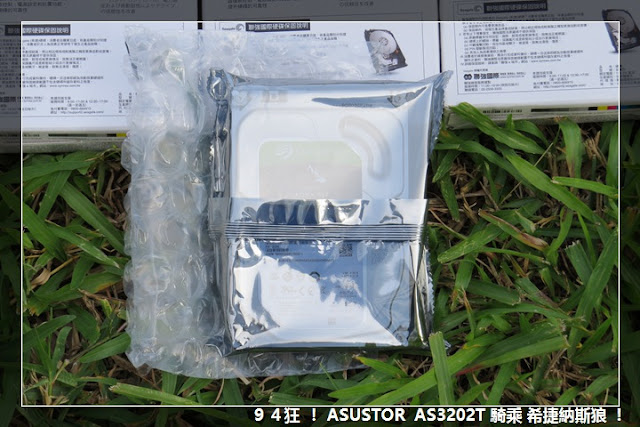

▲ 希捷Ironwolf那嘶狼同樣採用靜電袋加泡泡袋雙重防護。

▲ 左邊就是新品希捷Ironwolf那嘶狼。

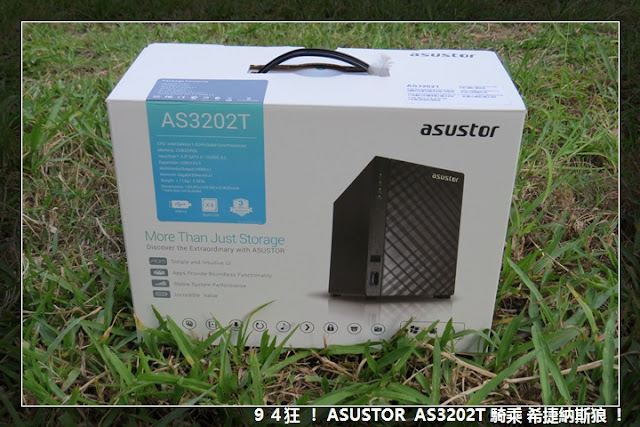

▲ 今日的主角ASUSTOR AS3202T閃耀登場。

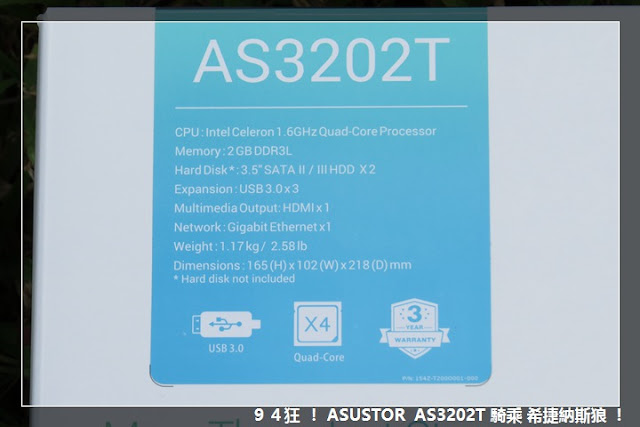

▲ 正面標明系統規格,ASUSTOR AS3202T的規格如下:

  • Intel Celeron 1.6GHz 四核心處理器

  • 2GB DDR3L記憶體

  • 支援兩個SATA-II/III介面的硬碟機

  • 三個USB 3.0插孔

  • 1000M乙太網路孔

  • 重量輕巧僅1.17KG

▲ 背面有多國語言列印的產品特色。

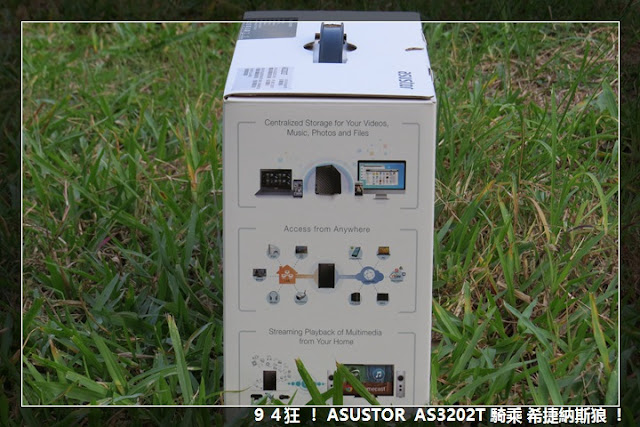

▲ 外盒側面有簡單的示意圖。

▲ 打開ASUSTOR AS3202T的外盒上蓋。

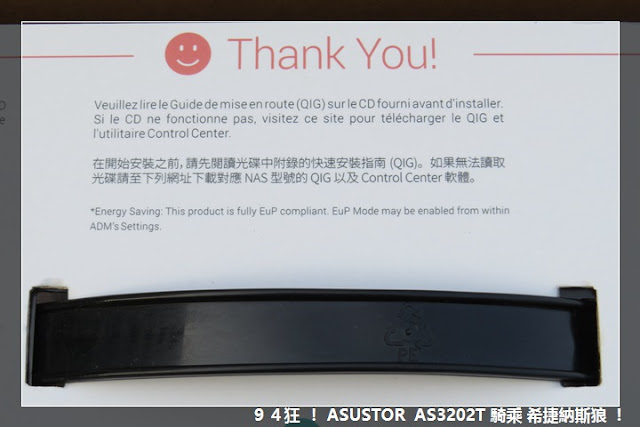

▲ 看到ASUSTOR貼心提醒的字樣,感覺就非常的貼心。

▲ 內蓋的另外一腳還有QR CODE供直接掃描開啟網址。

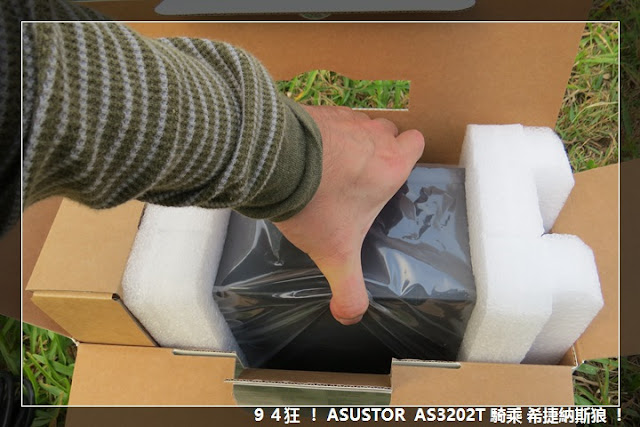

▲ 取出主機與配件盒。

▲ 本次所有開箱部品一覽。

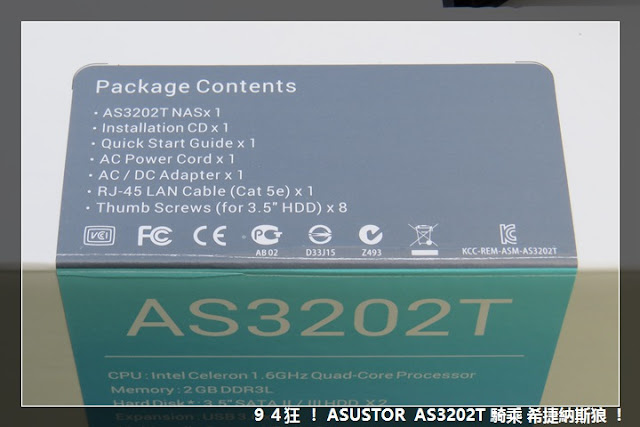

▲ ASUSTOR AS3202T的盒裝內容物說明。

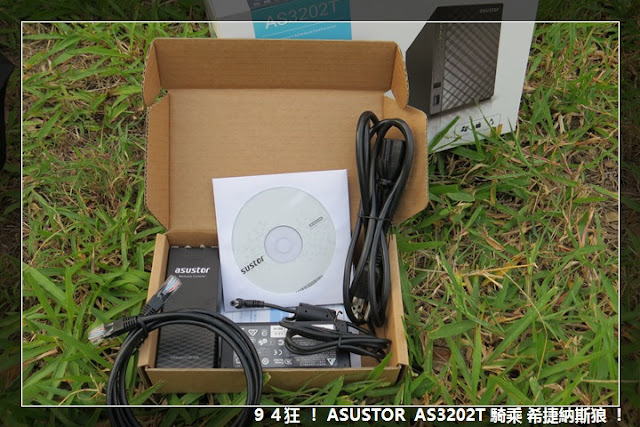

▲ 打開配件盒。

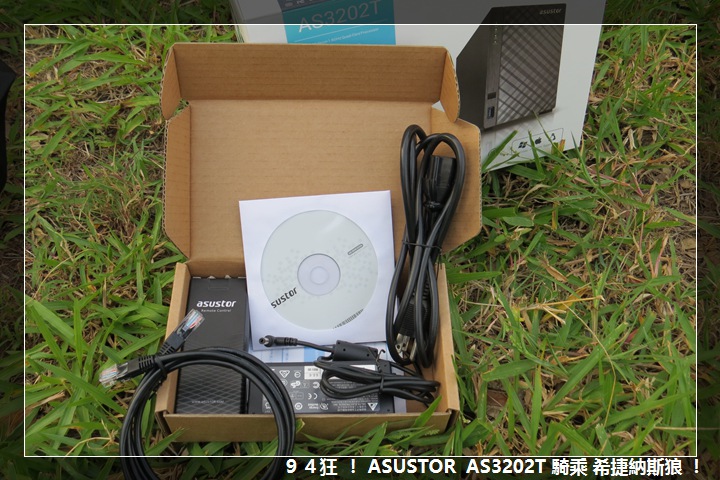

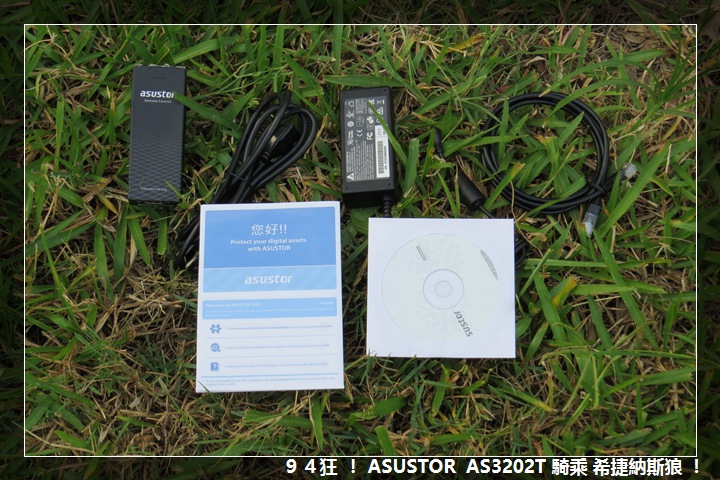

▲ 除有NAS主機主機一台之外,配件盒還包含了安裝光碟片一片、快速安裝手冊、AC電源線與變壓器、RJ-45網路線、免起子硬碟螺絲。

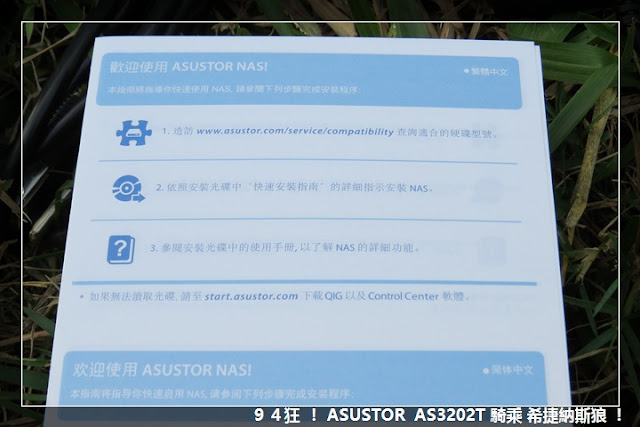

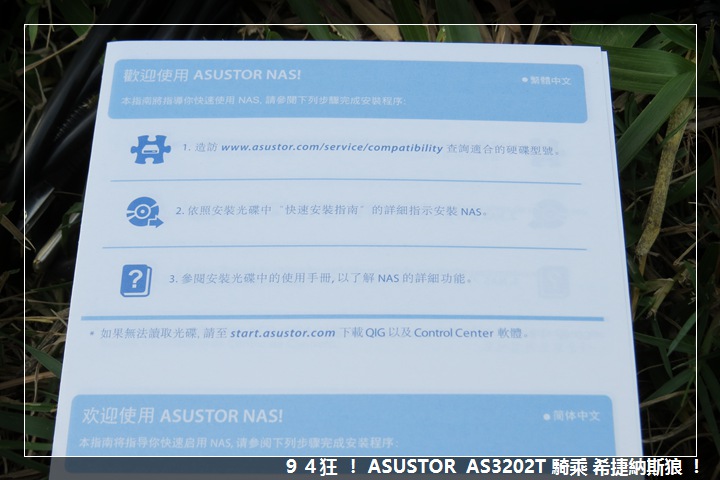

▲ 說明書內的繁體中文一偶。

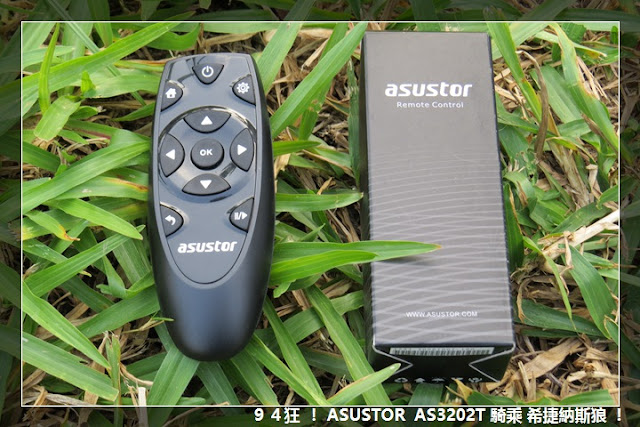

▲ 內附遙控器一只。

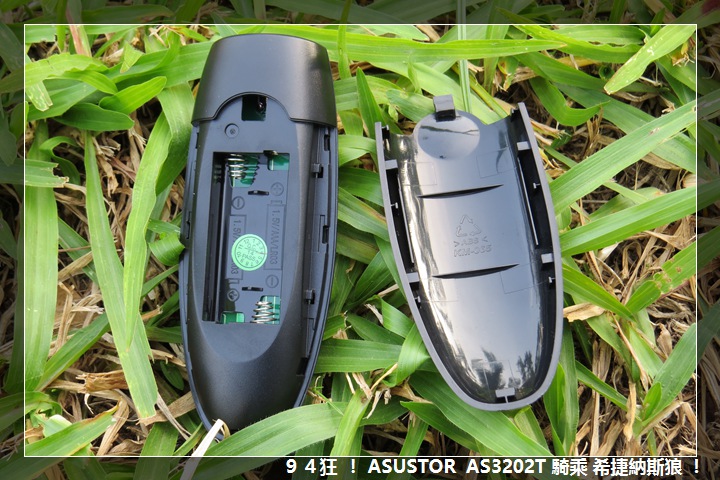

▲ 遙控器使用兩顆AAA電池供應電力。

◎ 第一次使用

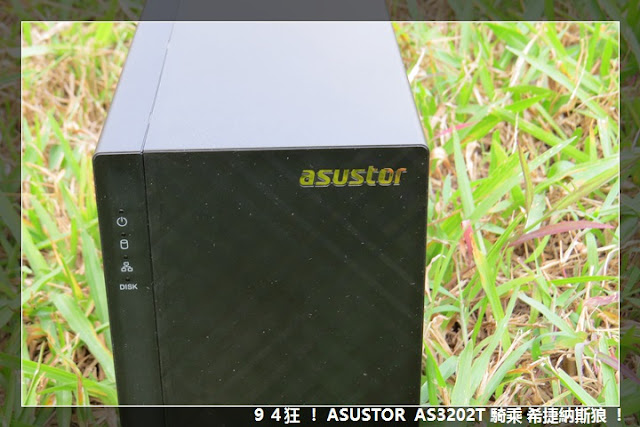

▲ 正面上方為亮眼的asustor字樣,左側為顯示燈號。

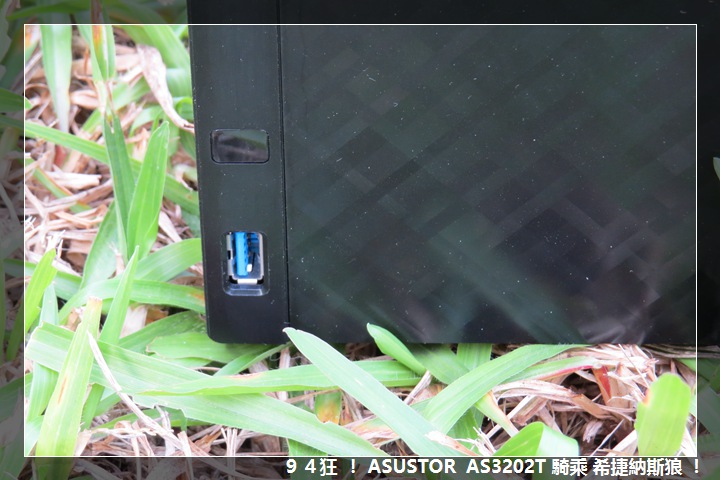

▲ 正面下方為一個USB3.0插孔以及紅外線接收孔。

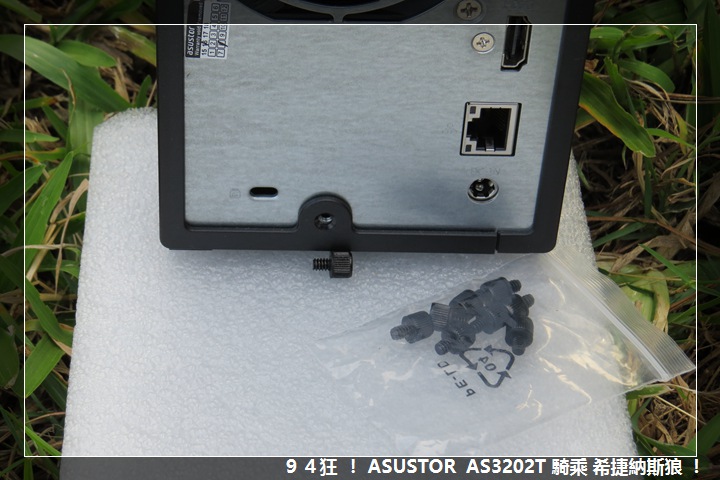

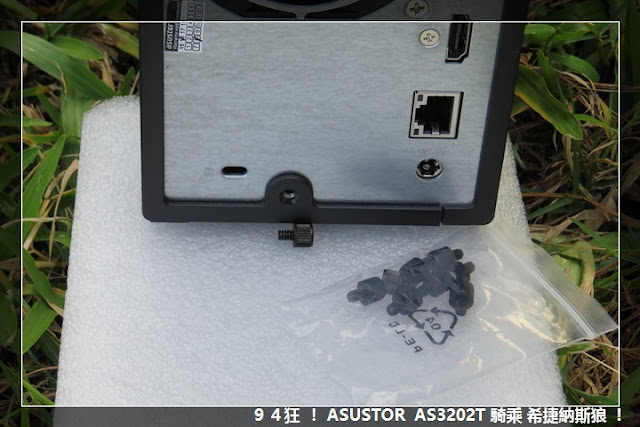

▲ ASUSTOR AS3202T附上相當貼心的快拆螺絲,不必使用起子便可以鎖上,上圖右側由下而上分別為電源孔、RJ-45網路孔。

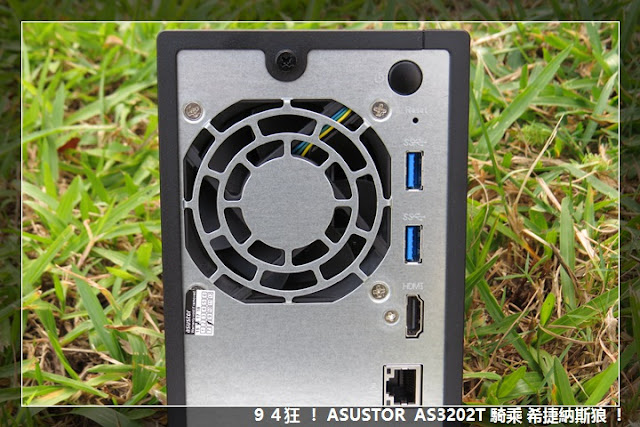

▲ 背面有機體唯一一個風扇,左上由上而下為電源按鈕、兩個USB3.0插孔、HDMI孔。

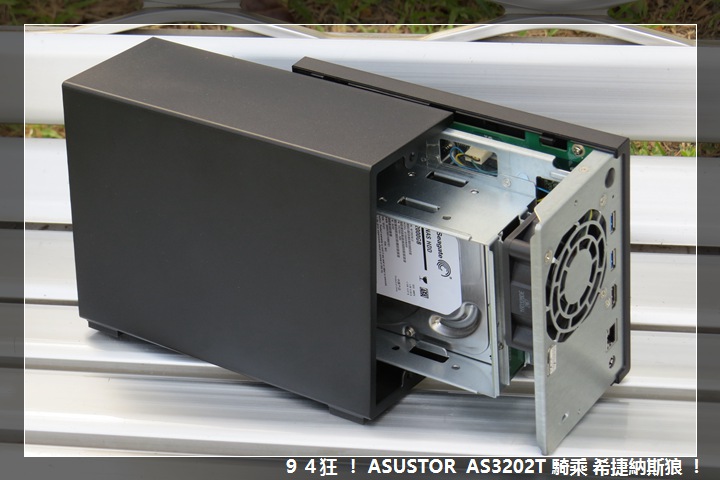

▲ 打開兩枚螺絲後,將機殼往後提,在外拉,最後往前推就可以卸下外殼。

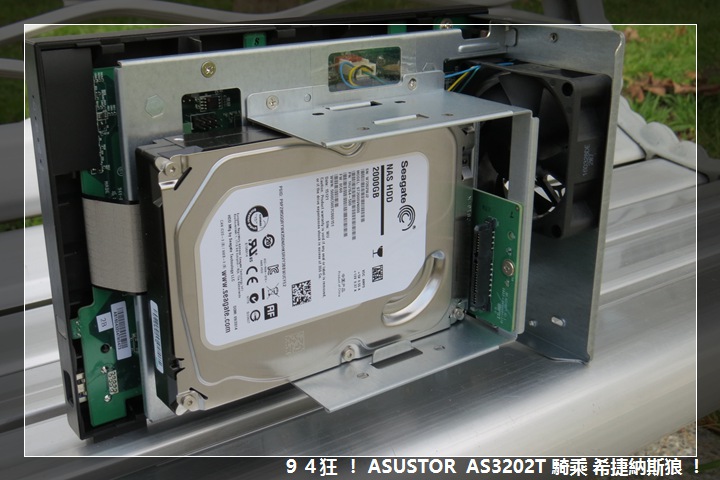

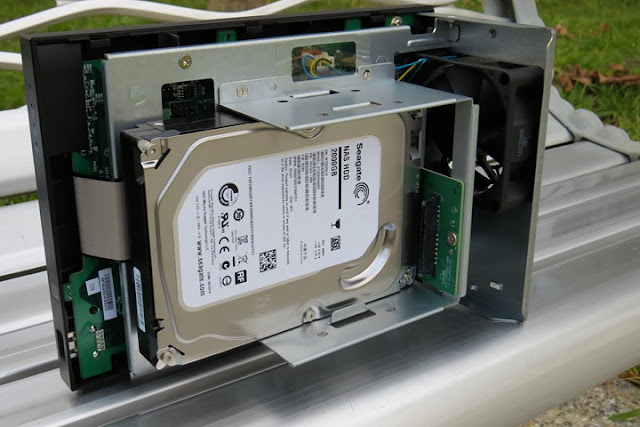

▲ ASUSTOR AS3202T的機板不大,再大的空間就用在兩個硬碟機。

▲ ASUSTOR AS3202T同樣為硬碟機附贈八顆快拆螺絲。

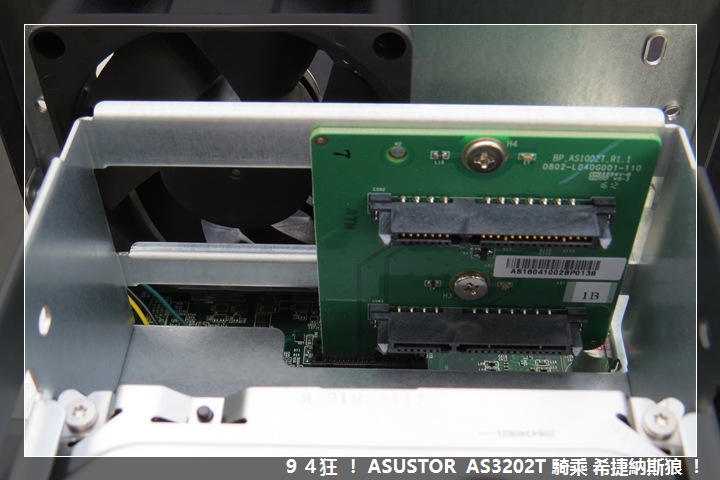

▲ ASUSTOR AS3202T提供兩個SATA介面。

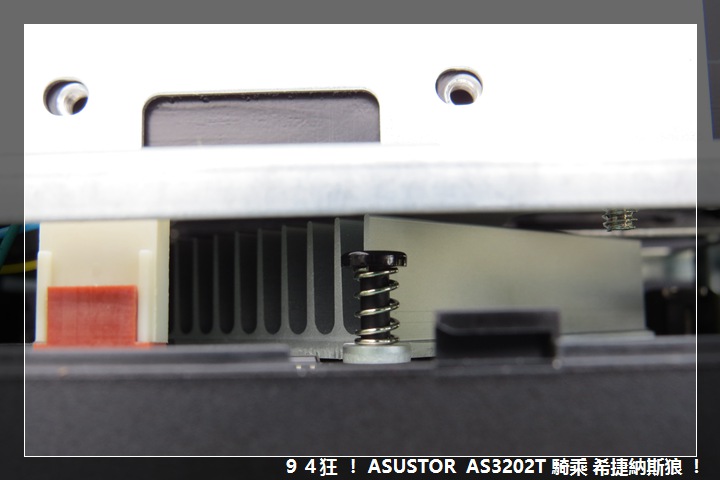

▲ ASUSTOR AS3202T內建的處理器為- Intel Celeron 1.6GHz 四核心處理器,採用無風扇設計。

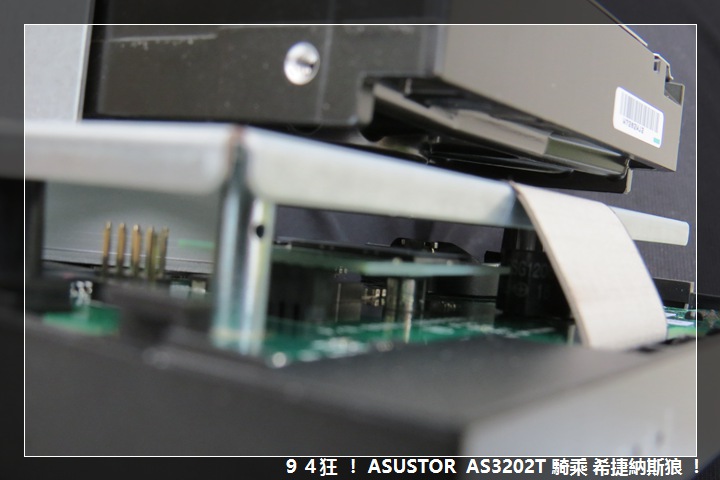

▲ 圖片中IC板就是內建的ADATA IUM01-512MFHL DOM,也是作業系統存放的實體位置。

由於往下除了更換電池之外,並無可供使用者操作的部分,所以就不進行分解拆機了,以下便進入更重要的系統設定與管理。

◎ 第一次開機

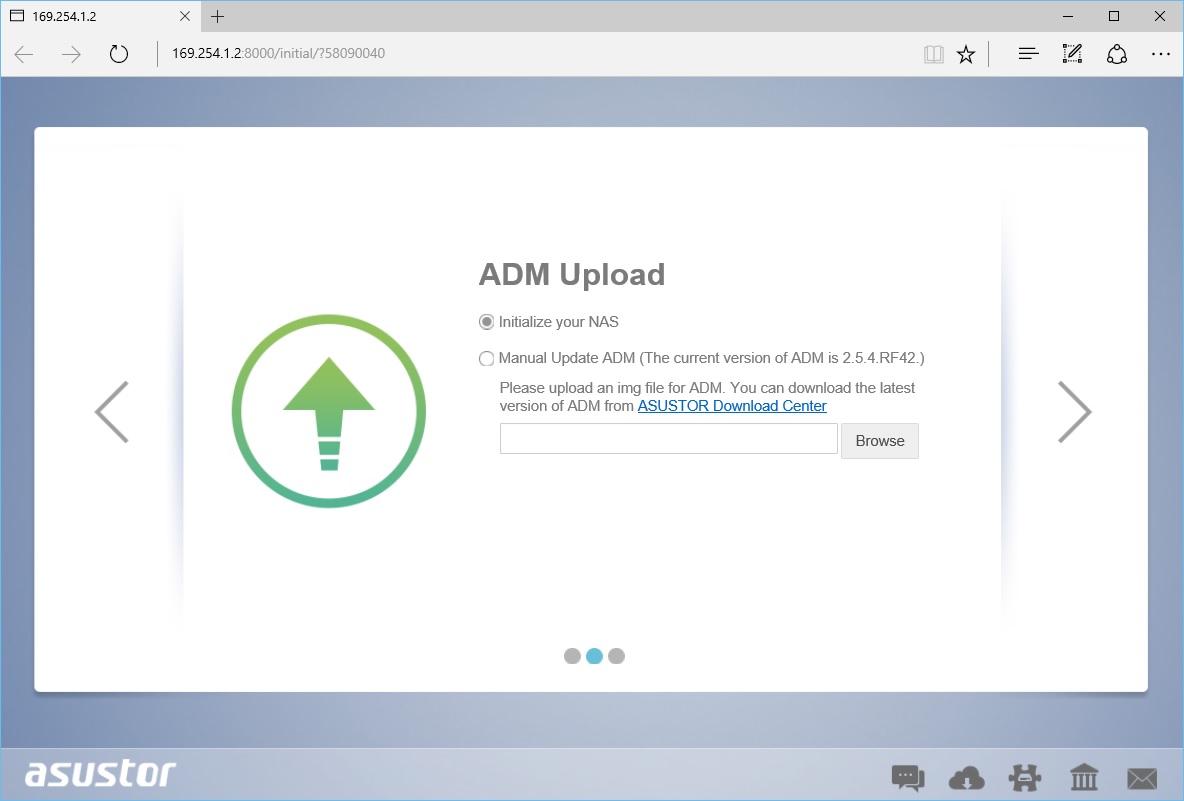

▲ 選擇初始化NAS或者上傳ADM,這邊我們選擇初始化,ADM的部分再利用ADM的介面來升級即可。

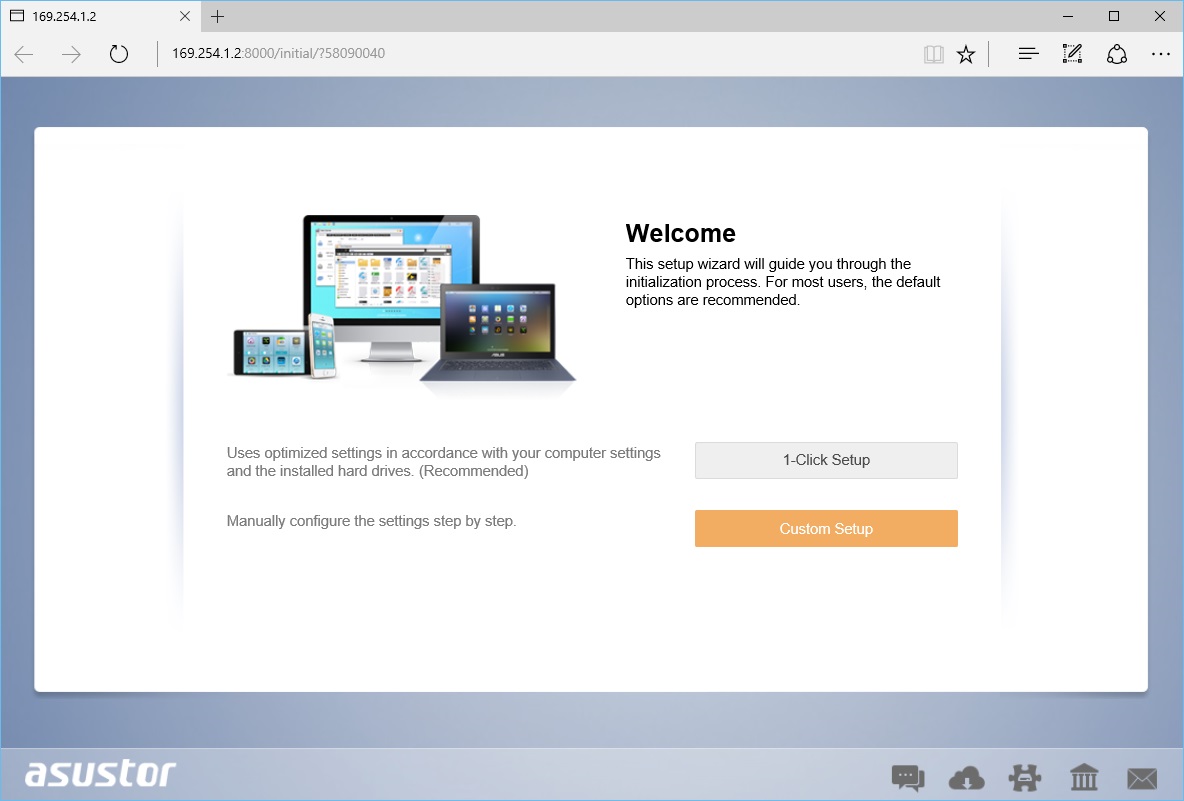

▲ 為了一窺究竟當然選擇客製化設定。

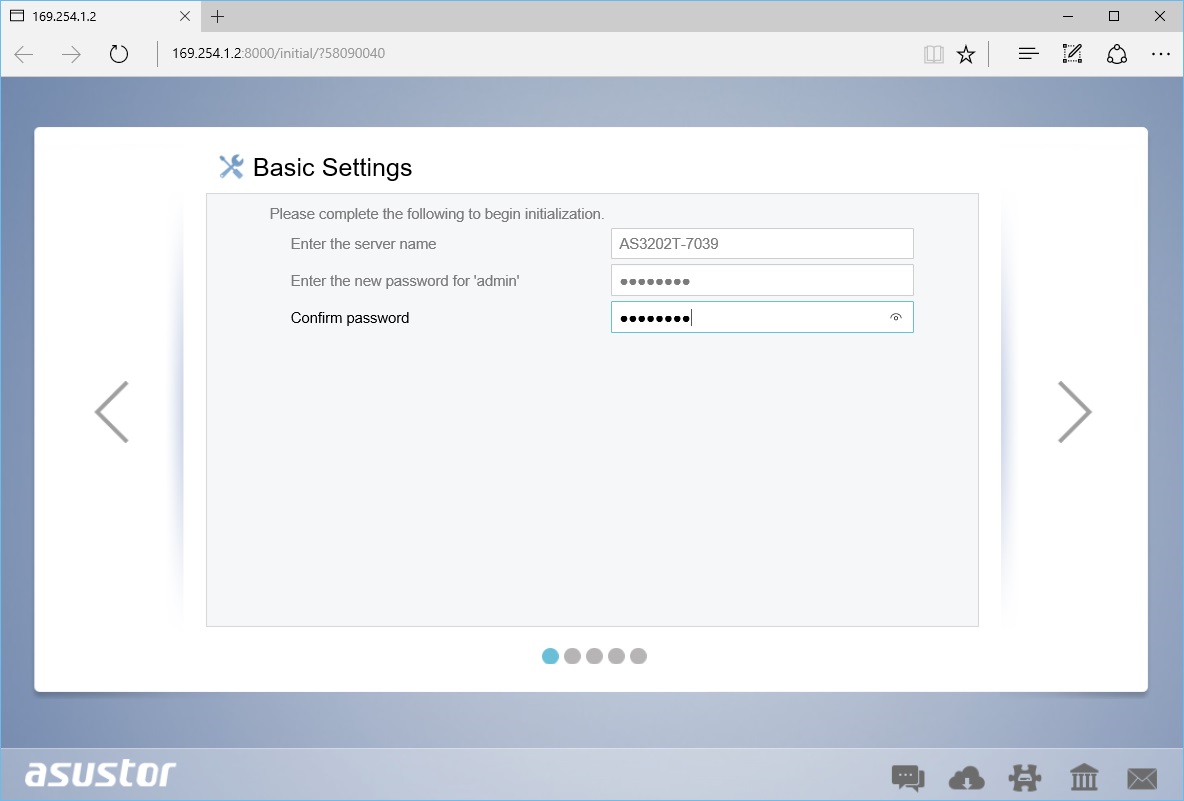

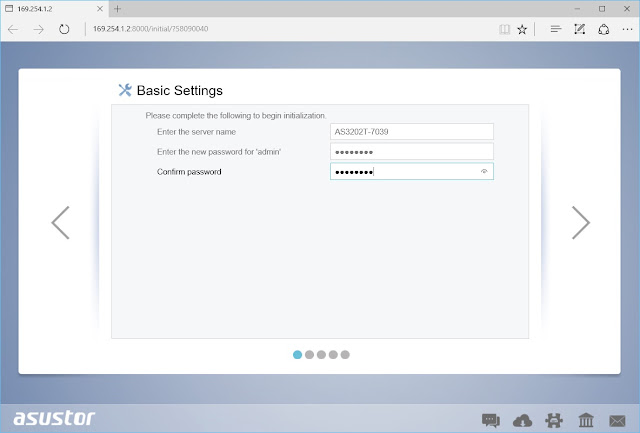

▲ 設定管理員的帳號密碼。

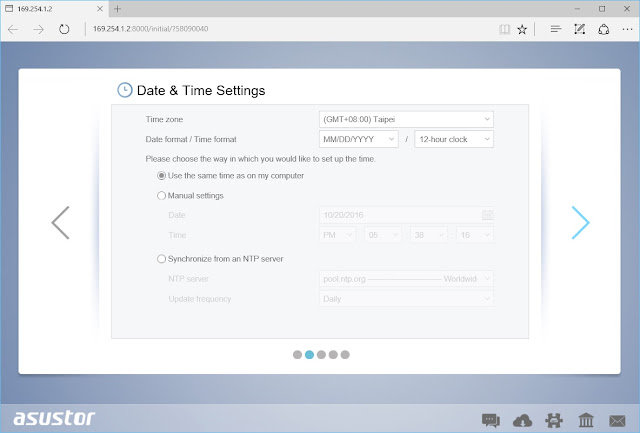

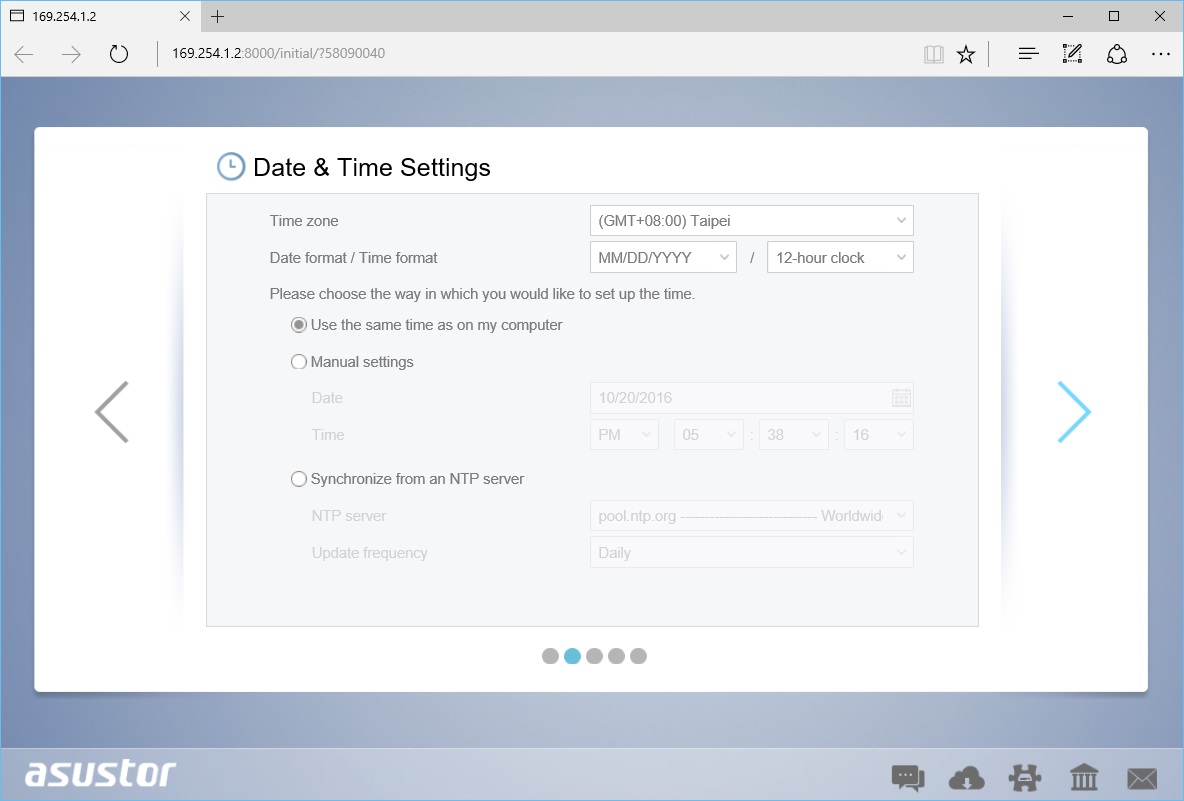

▲ 設定NAS系統時間。

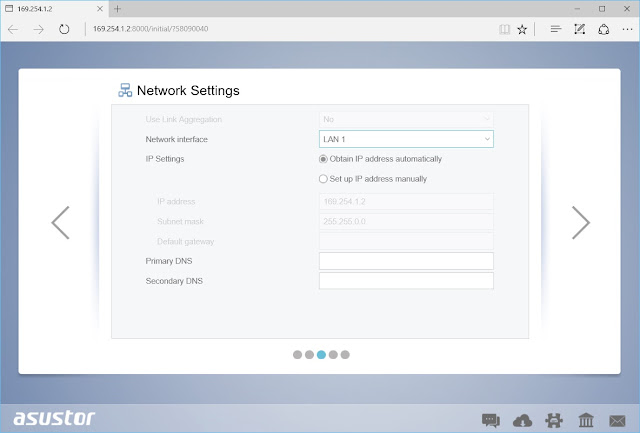

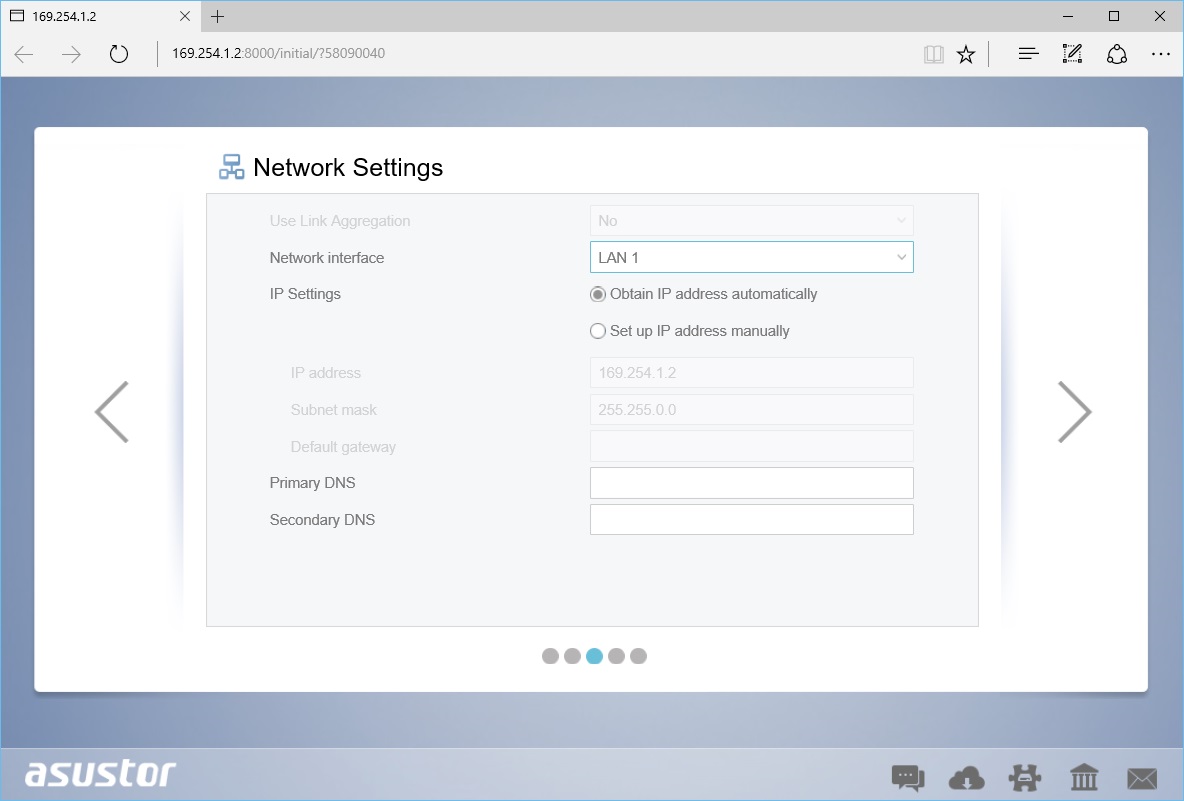

▲ 設定網路介面,這邊我們選擇自動取得IP,因為NAS規劃在IP分享器的LAN端。

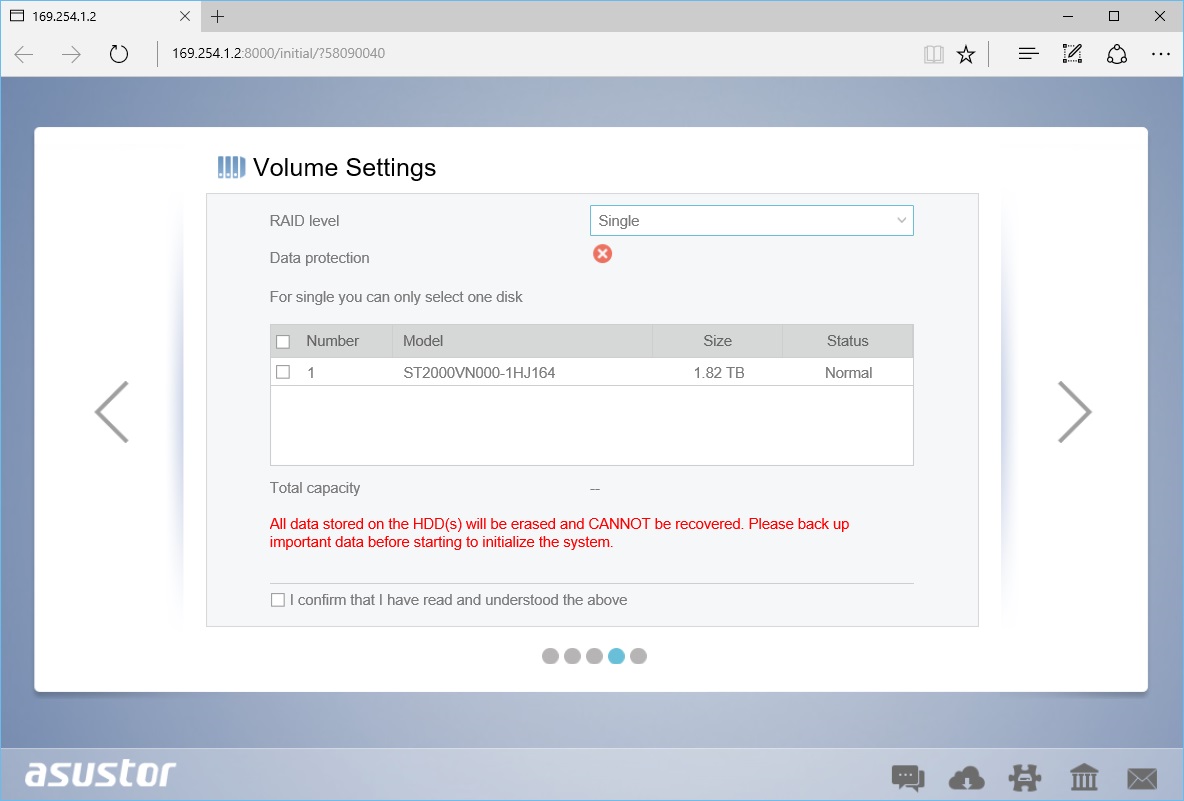

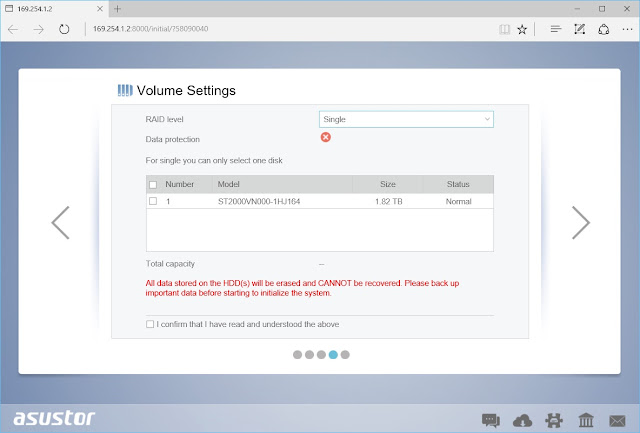

▲ 由於剛開箱時,尚未收到另外一顆希捷Ironwolf那嘶狼,這裡先設定單碟。

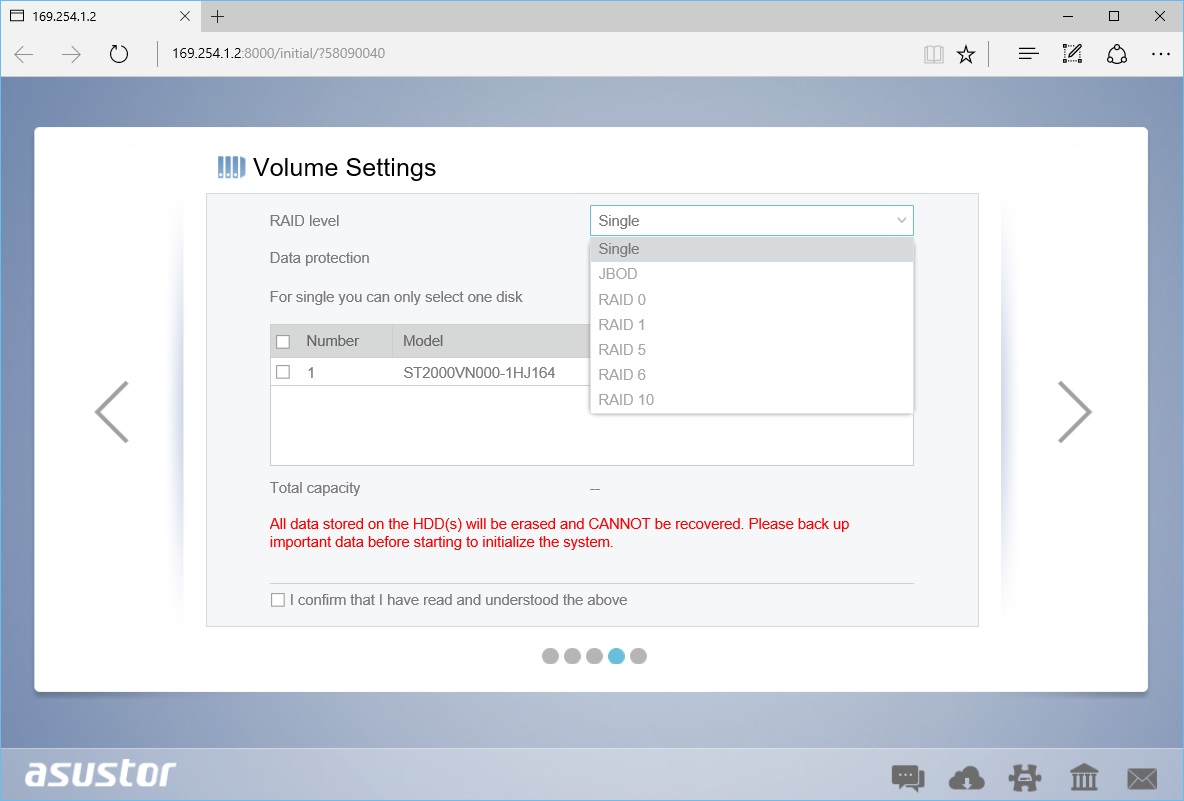

▲ 在asustor的系統上支援了多種的RAID組態。

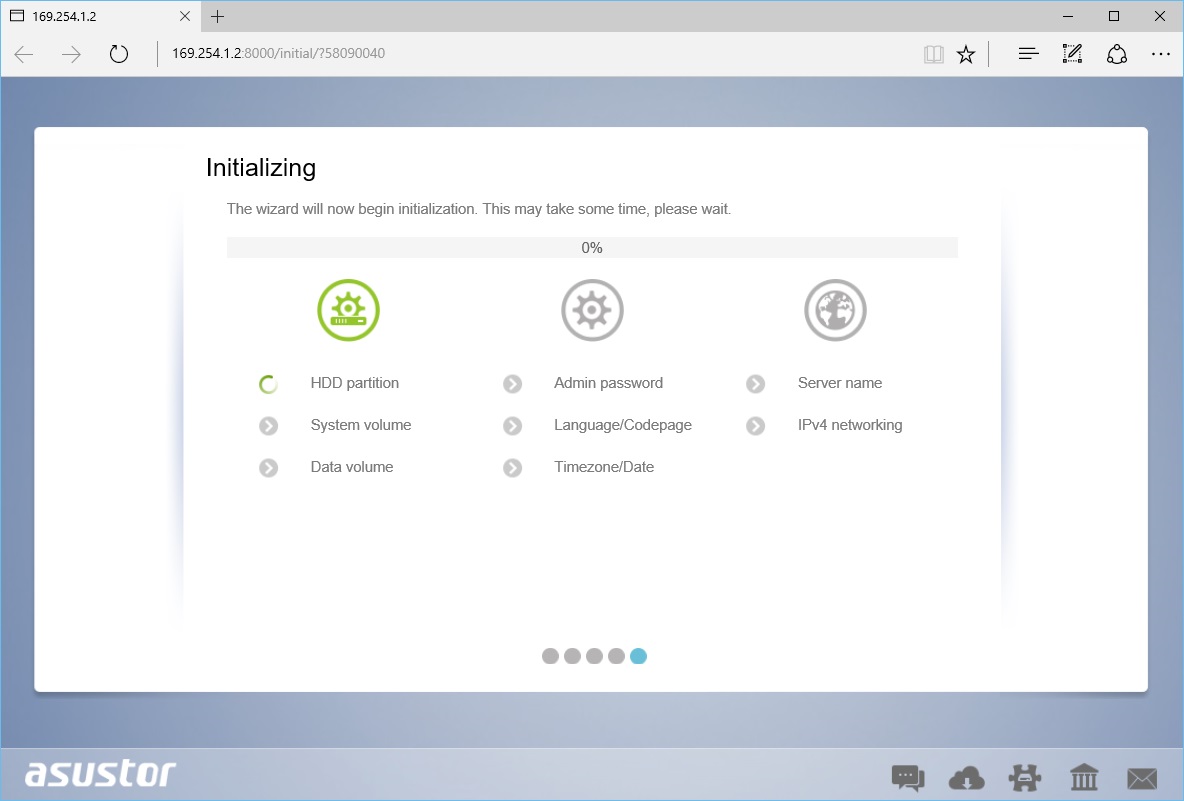

▲ 逐一完成所有設定。

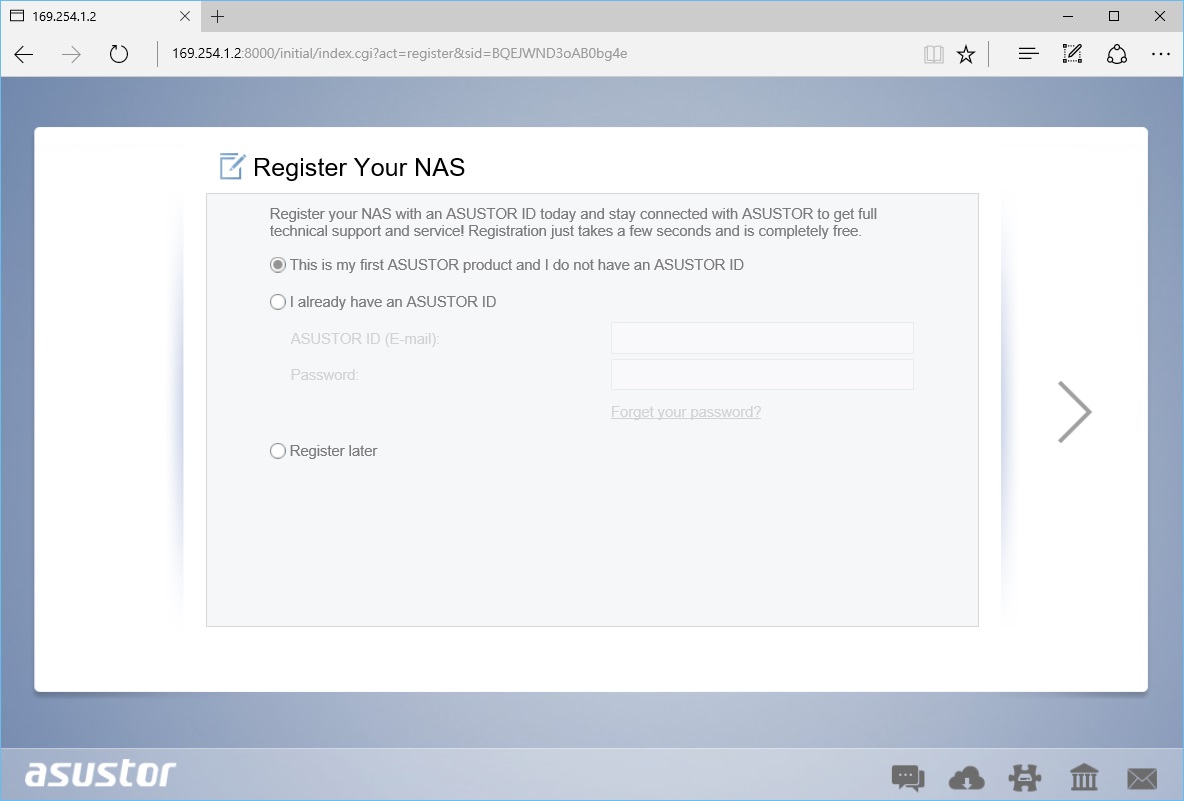

▲ 由於第一次開箱asustor的NAS,所以就必須註冊新的asustor ID。

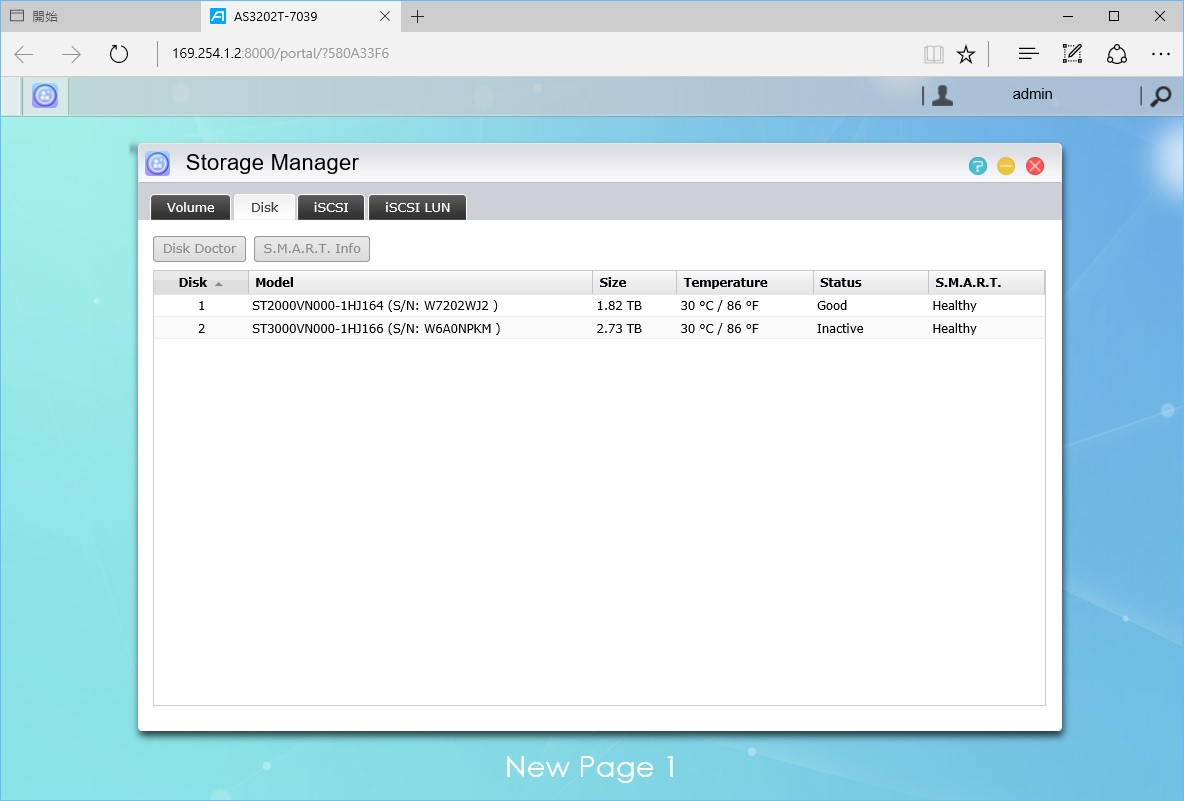

▲ 先拿家裡的另外一顆希捷NAS碟來測試RAID組態,支援基本的S.M.A.R.T監控,可以抓取到硬碟的溫度。

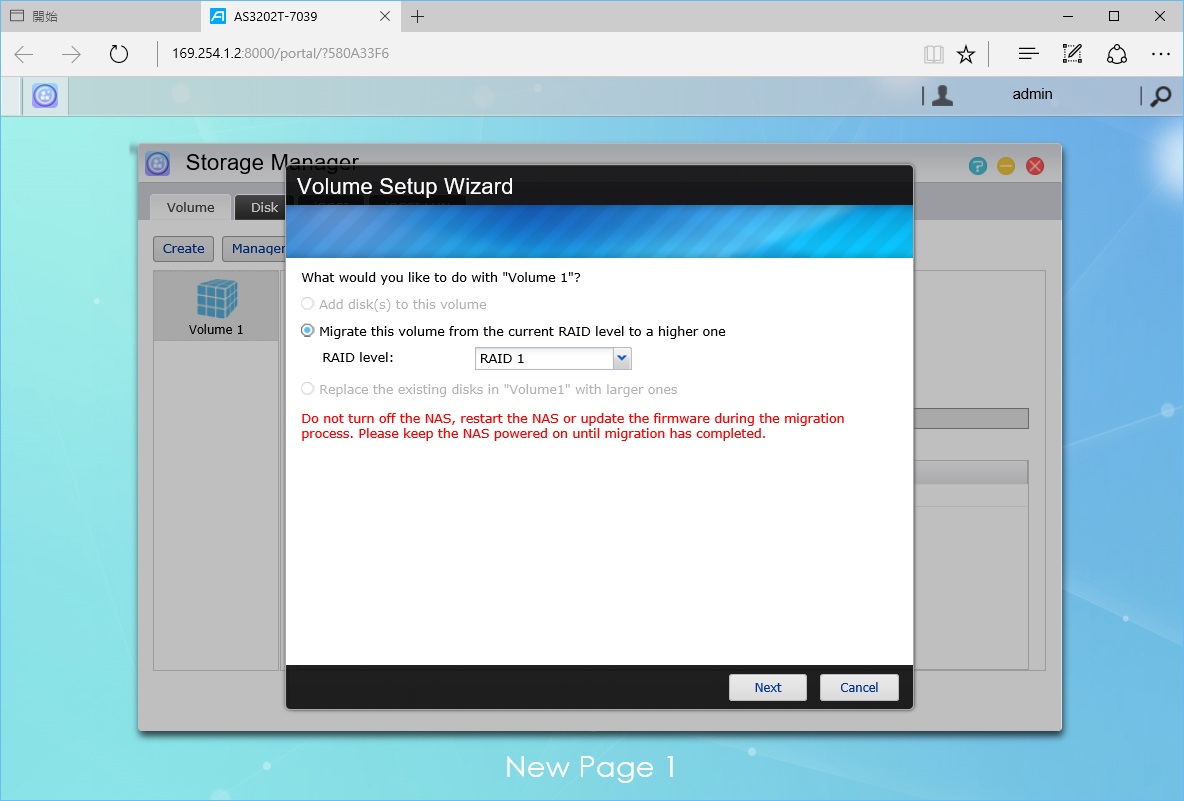

▲ 雖然兩顆是不同大小,但是依然可以組成RAID 1,不過浪費了1TB的空間就是了。

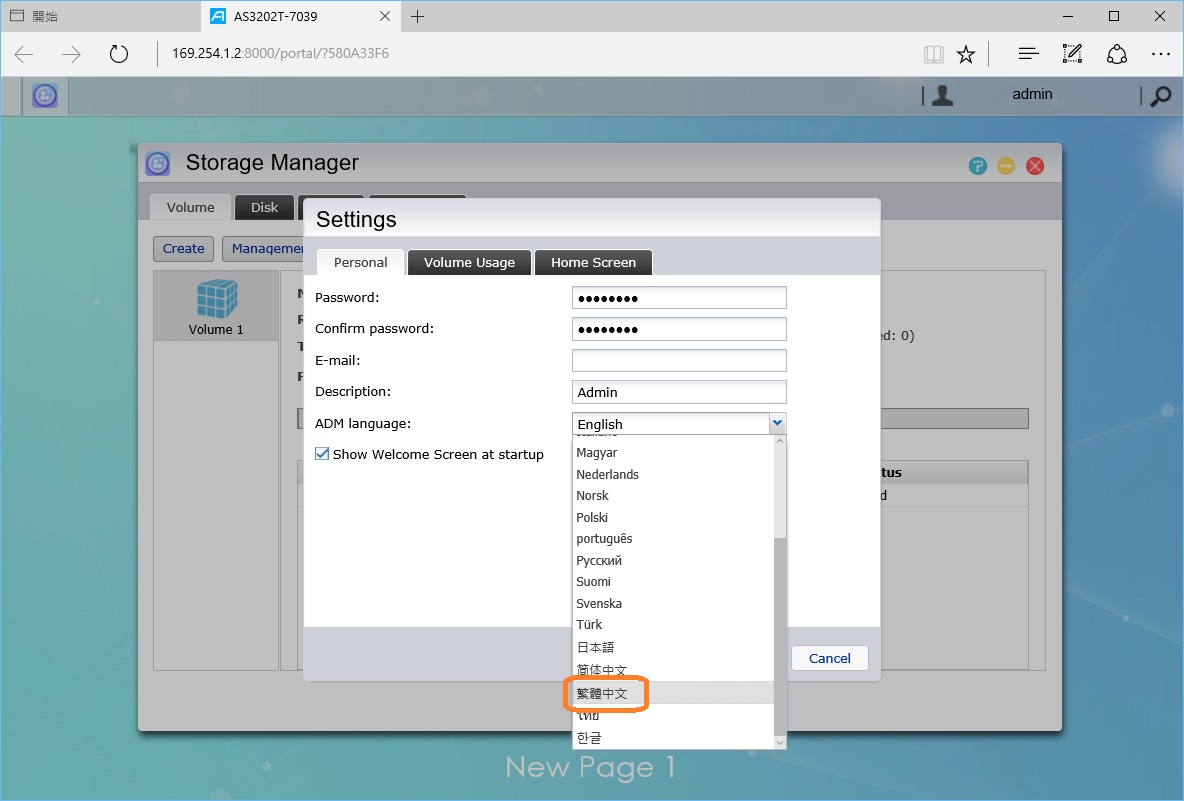

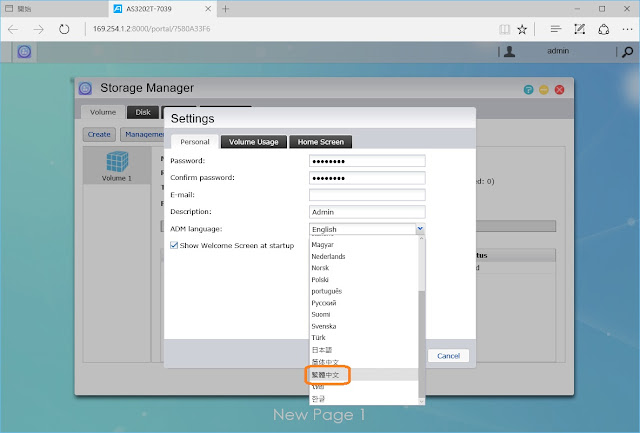

▲ 別忘了把設定改成繁體中文,看請來更親民。

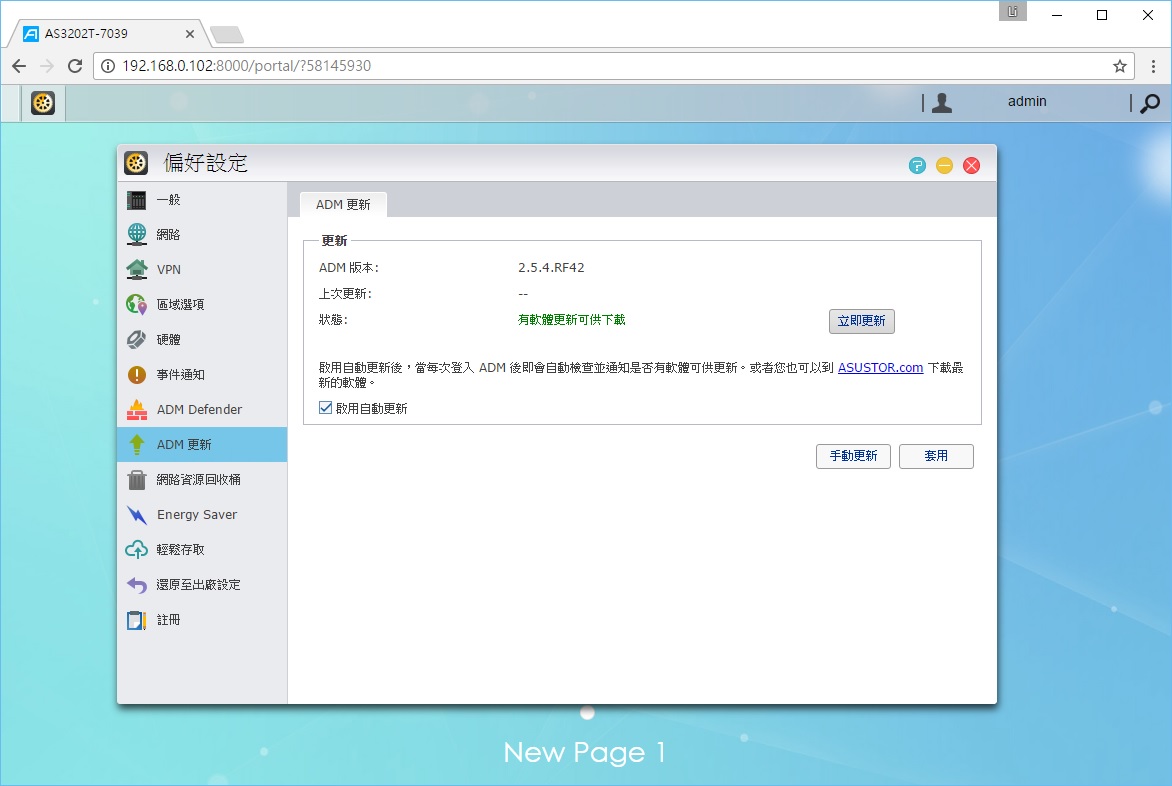

▲ 最後便將ADM手動更新到最新版本,重開機後會由DHCP伺服器取得一個IP。

▲ 查看的方法有三種,一種在PC上執行Control Centor,第二是到DHCP伺服器上查看配發的IP,另外一種方法是使用Ai行動APP,並將行動裝置連上同一個LAN,選擇自動搜尋便可以找到NAS的IP。

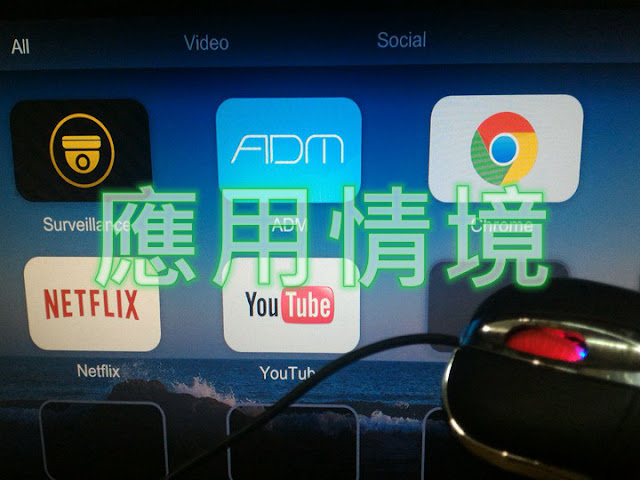

◎ 應用情境

☆ 豐富的NAS APP

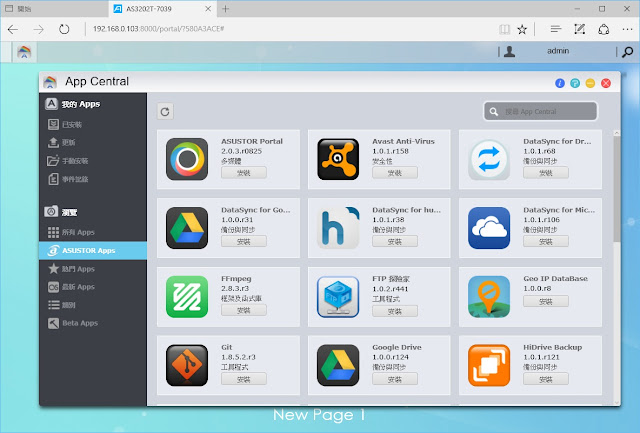

▲ 第一次打開ASUSTOR的NAS後,看到玲瑯滿目的NAS APP,讓人目不暇給,測試到目前為止,APP的相容性都相當高,設定步驟也很簡單,還會幫你幫相關的套件自動給補齊。

☆ 多媒體中心

▲ 家中電視被老哥佔據!沒關係!利用華芸 AS3202T影音檔案即時轉檔並串流至手機 AiVideos 上!用手機就能看NAS內的檔案!

▲ 全家人擠在平板前觀看Youtube太辛苦!用 MediaCast 讓行動裝置上的 YouTube 影音也能在大螢幕欣賞!

▲ 使用Media Cast的方法很簡單,只要在ASUSTOR AS3202T上安裝並啟用Media Cast。

▲ 在同一區域網路下用手機開啟Youtube,並按下紅色框框內的按鈕,就可以投射到ASUSTOR AS3202T所連接的螢幕上。

更多多媒體應用請參見 >>>>

[分享] 94狂!ASUSTOR AS3202T + 希捷Ironwolf那嘶狼 打造 多媒體影音平台!

☆ 監控中心

▲ 母親賣粽子常被偷,使用雲端攝影機直接外拋到華芸 AS3202T。24小時數位保全 Surveillance Center 搭配行動程式 AiSecure,不必擔心!

完整設定方式請參見 >>>>

[分享] 94狂!0元視訊監控主機!ASUSTOR AS3202T NAS + 手機合體!

☆ 下載中心

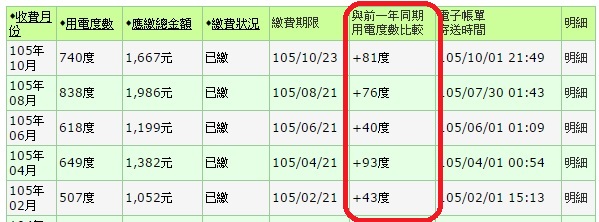

▲ 老媽剛收到這個月的電費單,驚訝金額怎麼會那麼多,原來是老哥搬回來家裡住,24小時不停地使用i5桌機在下載分享檔案,電費也跟著水漲船高。(資料來源:台電電子帳單網站)

▲ 前幾天老哥才在找他的外接式硬碟,找了好幾個小時。結果剛剛就跟我說,外接式硬碟已經故障了,雖然它還在保固內,但是資料已經救不回來了,問我說有什麼方法可以預防這種情況。

▲ 身為本科系的資訊從業人員,這時當然不能漏氣,馬上推薦使用物美價廉的ASUSTOR_AS3202T網路儲存設備,既可以解決老哥檔案管理的問題,也可以利用磁碟陣列做資料保全,而且整機耗電量只要十幾瓦特,而且用手機APP就能遠端控制,讓老媽樂開懷。

▲ 老哥心目中的女神是豆花妹,每天晚上都要聽他的歌曲才睡得著,但是開著Youtube跟網路也不是辦法,於是我介紹他使用takeasy這套NAS APP。

▲ takeasy支援Youtube、Vimeo、Youku、Tudou、flvcd.com等知名網路串流,只要打入網址就可以存到NAS上。

完整應用請參考 >>>>

[心得] 94狂!ASUSTOR AS3202T + 希捷Ironwolf那嘶狼 打造 全方位檔案管理中心!

☆ 資料備份

▲ 主管中了勒索病毒苦無對策,老媽平板當機檔案全沒了,定期備份檔案到華芸 AS3202T解燃眉之急。

▲ 安裝虛擬機器備份太多快照,主機硬碟不夠放了!移轉到NAS上做異地存放,空間更大,更安全!

▲ 移轉到ASUSTOR AS3202T NAS上做異地存放,空間更大,更安全!

◎ 效能測試

▲ 在此為1000M網路卡速度測試以及希捷Ironwolf那嘶狼進行效能測試。

測試平台:

CPU:Intel i5-6600K

M/B: ASUS Z170-K

OS: Windows 10 Pro 64bit


▲ 將希捷Ironwolf那嘶狼2TB裝載以下測試桌機跑效能測試,在ATTO的跑分最高讀寫來到180MB/sec以上,在8MB的讀寫就很接近峰值。

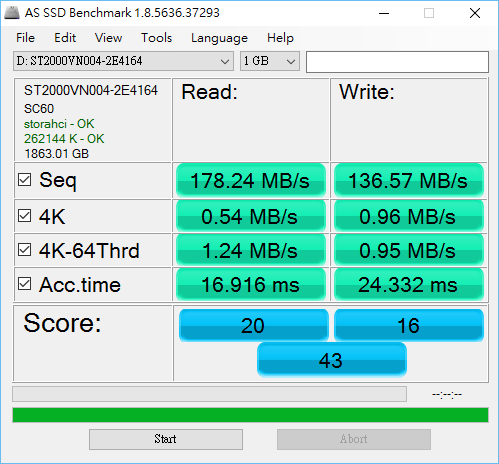

▲ 希捷Ironwolf那嘶狼2TB在AS SSD Benchmark的跑分,循序讀取178MB/sec,循序寫入136MB/Sec。

▲ 由於家裡的IP分享器為100Mbsp機種,測試結果塞滿了整個介面。故改用採取ASUSTOR AS3202T與ASUS Z170-K背對背方式連線,便能以自動協商跑到1000Mbsp。

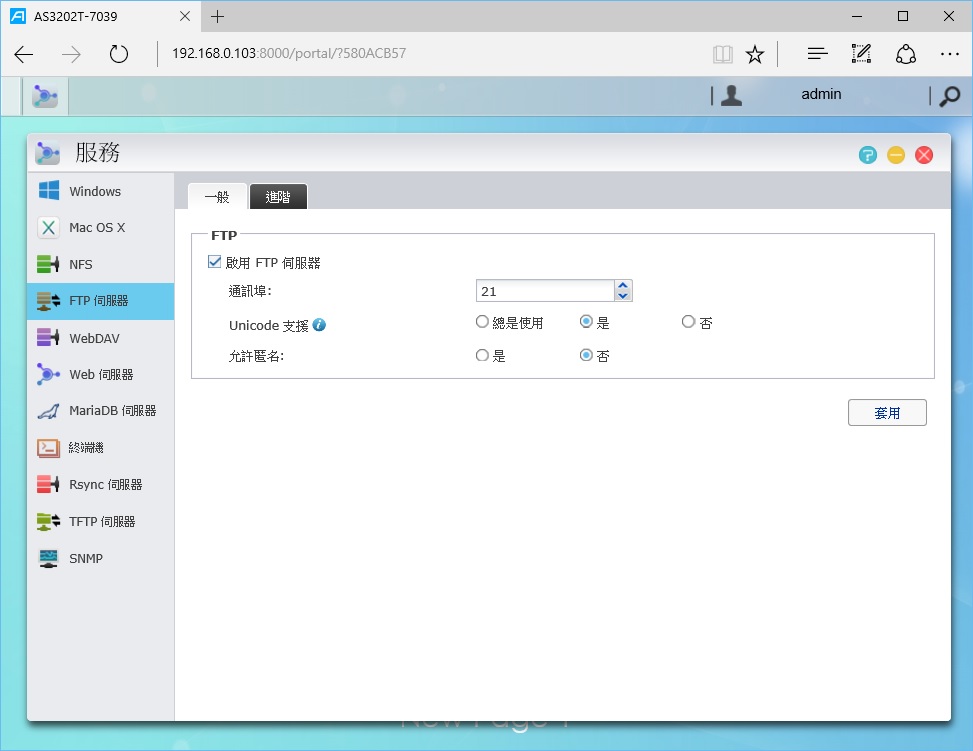

▲ 在ASUSTOR AS3202T啟用FTP服務,以下在單一磁碟測試上以FTP測試乙太網路速度。

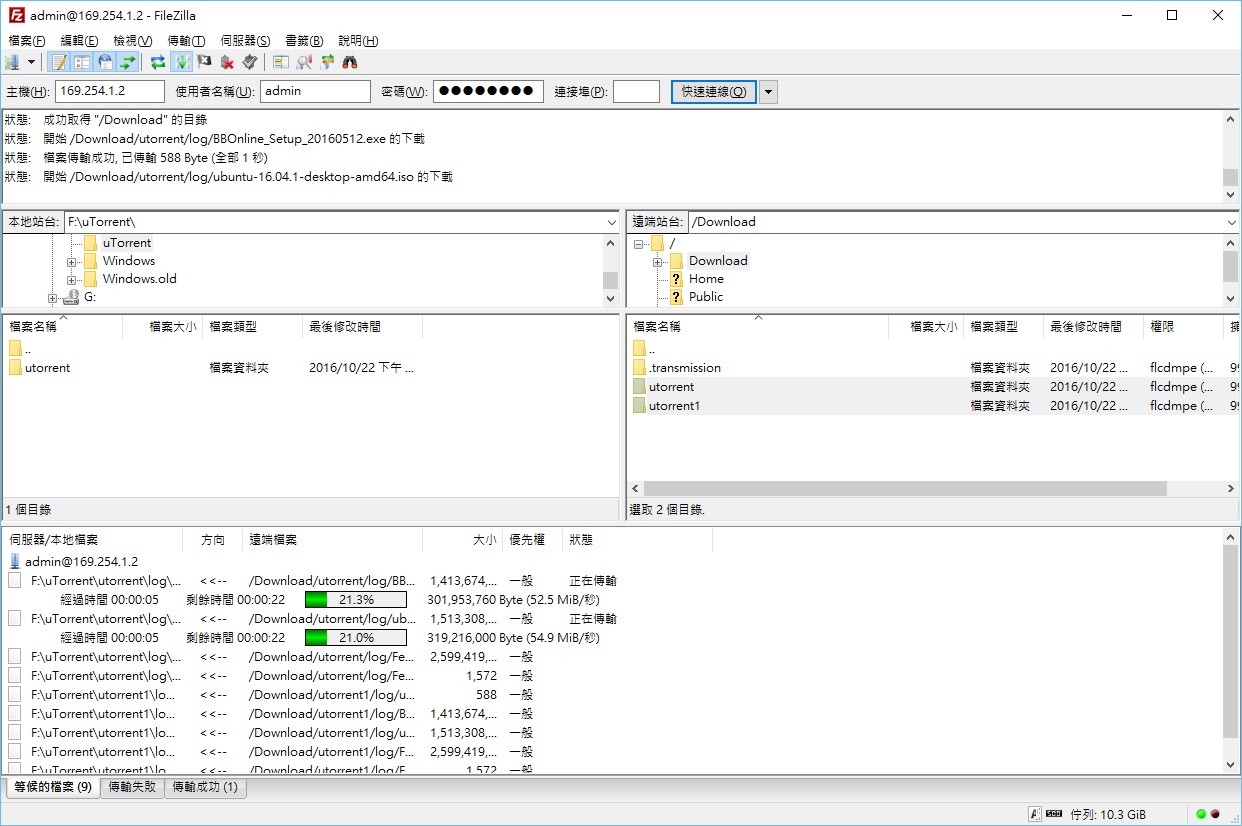

▲ FTP通訊協動對於檔案傳輸的OVERHEAD最小,所以用它來測試網卡效能是十分恰當的,以兩個FTP連線同時機抓取NAS上的檔案。

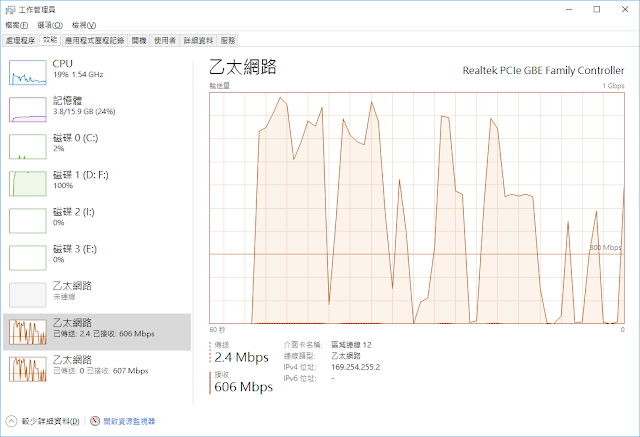

▲ 在NAS端無RAID,在PC上監測到的網路卡速度,巔峰可以達到接近1Gbps,由於讀寫磁碟與開關檔案的效能因素,寫入的D槽為外接式硬碟,所以中間會有網卡速度往下掉的情況,在PC端的寫入磁碟是否為SSD對效能也會有影響。

▲ 在NAS端組成RAID 1在寫入PC端的E槽SSD,讓檔案傳輸中間的速度抖動較小,由於FTP是漸進式的方式增加傳輸速度,當速度拉到接近1GB時,檔案已完成傳輸,如果繼續傳檔下去,測試數據會較佳。但無論如何,在此以證明了ASUSTOR AS3202T其GB網路介面的實力。

▲ 在NAS端組成RAID 1在寫入PC端的D槽外接是傳統硬碟,在檔案傳輸中間的速度抖動依然明顯。

▲ 而在 ASUSTOR AS3202T NAS的管理網頁,也可以查看到系統的效能。

◎ 心得與結語

  1. ASUSTOR AS3202T的GE介面在傳檔過程中,可以達到非常接近1000Mbps的效能。

  2. 希捷Ironwolf那嘶狼硬碟在小區塊的讀取能有一定的表現,其極速很快就能衝上180Mbps。

  3. ASUSTOR AS3202T機體輕巧,外觀清新脫俗,不管是放置辦公室或是客廳,都顯得十分俐落且美觀大方。

  4. ASUSTOR的Ai家族行動APP,針對不同功能開發單一APP,使用上簡單明聊,讓家中長輩也能輕易上手。

  5. ASUSTOR的NAS專用APP眾多,相容性佳,安裝簡便,容易使用。

  6. ASUSTOR AS3202T支援兩顆硬碟,可以採取RAID 0強化效能或RAID 1對資料做保護。

  7. ASUSTOR AS3202T具備HDMI輸出,並支援紅外線遙控器,搭配KODI可以完全取代多媒體播放器。

  8. Surveillance Center是一套完整的視訊監控軟體,可以讓ASUSTOR AS3202T完取取代IPCam主機,除自行選購市面上的IPCam產品之外,也可以使用汰舊手機安裝IP攝影頭APP來當作IPCam。

  9. 使用ASUSTOR AS3202T當作下載機,下載中心支援BT/HTTPS/HTTP/FTP多協定,且下載時功耗只有16W左右,在筆者的案例中,一年可以節省1400元電費。

  10. 隨時同步備份資料到NAS上,可避免中毒或者系統損毀時的資料損失。

簡而言之,ASUSTOR AS3202T集下載器、多媒體撥放器、網頁伺服器、視訊監控主機等功能於一身,猶如孫悟空可以72變一樣,AS3202T也能夠變來變去喔,外美價廉且節能省電,CP值絕頂。
