運用 Raspberry Pi 架設 FreeRADIUS + DaloRADIUS,結合 Unifi AP 進行認證連線

thx 2017-06-28 15:58:5229257 瀏覽
  • 分享至 

  • xImage
  •


原文出自這 https://www.osslab.com.tw/archives/3604

雖然新的Unifi Cloud key  Beta 版本內部已經內建FreeRadius Server.
但是穩定性不佳 因此本案例是使用Raspberry Pi來做FreeRasius Server+ DaloRadius的GUI.
同樣可以架設Unifi 與其他Radis Server驗證.

首先下載 RASPBIAN JESSIE 安裝作業系統,安裝完畢之後先接上螢幕跟鍵盤滑鼠來操作,因為還沒開啟SSH,無法遠端登入。

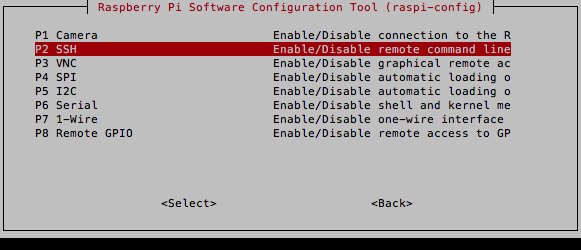

再來使用 sudo rasps-config,選第五項

再選SSH去啟動

離開之後再使用以下指令更新:

$ sudo apt-get update
$ sudo apt-get upgrade
$ sudo rpi-update

接著重開機。

完成之後就開始使用遠端登入 Raspberry Pi 做操作,這次實驗的結構圖如下

然後就要安裝 Apache、MySQL、PHP

$apt-get install freeradius freeradius-mysql apache2 php5 libapache2-mod-php5 mysql-server mysql-client php5-mysql php-pear php5-gd php-db

安裝完畢之後下載 DaloRADIUS 安裝檔,在 RASPBIAN JESSIE 裡,apache 的預設路徑是在 /var/www/html,前面的版本是在 /var/www/,這個分別要注意一下。

cd /usr/src
wget http://downloads.sourceforge.net/project/daloradius/daloradius/daloradius0.9-9/daloradius-0.9-9.tar.gz
tar zxvf daloradius-0.9-9.tar.gz -C /var/www/html
mv /var/www/html/daloradius-0.9-9/ /var/www/html/daloradius
cd /var/www/html/daloradius

然後開始建立 FreeRADIUS/DaloRADIUS 的資料庫,這邊登入MySQL的密碼都是登入作業系統的密碼。

mysql -uroot -p
mysql>create database radiusdb;
mysql>exit
mysql -u root -p radiusdb < /var/www/html/daloradius/contrib/db/fr2-mysql-daloradius-and-freeradius.sql
mysql -u root -p
mysql>CREATE USER 'radiususer'@'localhost';
mysql>SET PASSWORD FOR 'radiususer'@'localhost' = PASSWORD('radiuspass');
mysql>GRANT ALL ON radiusdb.* to 'radiususer'@'localhost';
mysql>exit

然後要設 定DaloRADIUS 與資料庫連結

nano /var/www/html/daloradius/library/daloradius.conf.php

找到相同的段落並把值填進去
$configValues['DALORADIUS_VERSION'] = '0.9-9';
$configValues['FREERADIUS_VERSION'] = '2';
$configValues['CONFIG_DB_ENGINE'] = 'mysql';
$configValues['CONFIG_DB_HOST'] = 'localhost';
$configValues['CONFIG_DB_PORT'] = '3306';
$configValues['CONFIG_DB_USER'] = 'radiususer';
$configValues['CONFIG_DB_PASS'] = 'radiuspass';
$configValues['CONFIG_DB_NAME'] = 'radiusdb';

FreeRADIUS的使用者名單路徑是在 /etc/freeradius/users,在做資料庫連結前最好先做測試來檢查運作是否正常。

nano /etc/freeradius/users

更改下面這兩行 :

#"John Doe" Cleartext-Password := "hello"
#Reply-Message = "Hello, %{User-Name}"

變成這樣:

"John Doe" Cleartext-Password := "hello"
Reply-Message = "Hello, %{User-Name}"

然後停止 freeradius 服務並進入偵錯模式
$/etc/init.d/freeradius stop
$freeradius -XXX

如果全部都執行正確應該會在最後一行看到這樣的資訊:

Info: Ready to process requests.
再按下 ctrl+c 結束連線。

重新啟動 freeradius 服務

$/etc/init.d/freeradius start

使用 radtest 來確定可以通過認證

$radtest "John Doe" hello 127.0.0.1 0 testing123

成功會看到下面的訊息:

Sending Access-Request of id 180 to 127.0.0.1 port 1812
        User-Name = "John Doe"
        User-Password = "hello"
        NAS-IP-Address = 127.0.1.1
        NAS-Port = 0
        Message-Authenticator = 0x00000000000000000000000000000000

這些都通過就可以切換到MySQL認證的部份

$nano /etc/freeradius/radiusd.conf

對下面這兩行的內容刪除掉註解符號:

#$INCLUDE sql.conf
#$INCLUDE sql/mysql/counter.conf

改成:

$INCLUDE sql.conf
$INCLUDE sql/mysql/counter.conf

再把 /etc/freeradius/sql.conf 內的資訊修改成前面更改過的帳號密碼:

$nano /etc/freeradius/sql.conf

        server = "localhost"
        #port = 3306
        login = "radiususer"
        password = "radiuspass"
        #Database table configuration for everything except Oracle
        radius_db = "radiusdb"

編輯 /etc/freeradius/sites-enabled/default 並把所有 sql 前的註解都拿掉

$nano /etc/freeradius/sites-enabled/default

把 authorize{} 中 sql 前的註解符號刪掉

#找出  sql.conf 中的 “Authorization Queries”
sql

把 accounting{} 中 sql 前的註解符號刪掉

#找出  sql.conf 中的 “Accounting queries”
sql

把 session{} 中 sql 前的註解符號刪掉

#找出  sql.conf 中的 “Simultaneous Use Checking Queries”
sql

把 post-auth{} 中 sql 前的註解符號刪掉

#找出  sql.conf 中的 “Authentication Logging Queries”
sql

測試設定的結果,先停止 freeradius 服務

$service freeradius stop

再啟用 freeradius 偵錯模式

$freeradius -X

沒有顯示任何錯誤就可以繼續進行下去。
然後要將無線基地台設定為 client 才能讓其他裝置透過 client 與 FreeRADIUS 主機連線。

$nano /etc/freeradius/clients.conf

最下面新增 AP 的資訊

client 192.168.1.112 {
        padder = 192.168.1.112 #AP的IP
       secret = testing123 #預設的secret
       shortname = oss #隨意命名作為識別
}

重新啟動 FreeRADIUS 服務

$service freeradius restart

都設定正確的話就能夠使用web介面登入DaloRADIUS來設定FreeRADIUS,在我們的例子中就是
http://192.168.1.110/daloradius

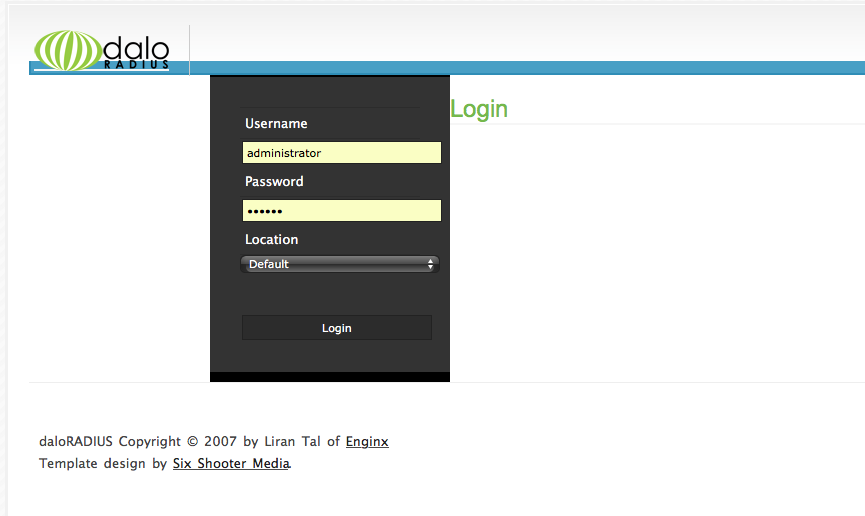

會看到這樣的畫面


預設帳號:administrator
預設密碼:radius

登入後

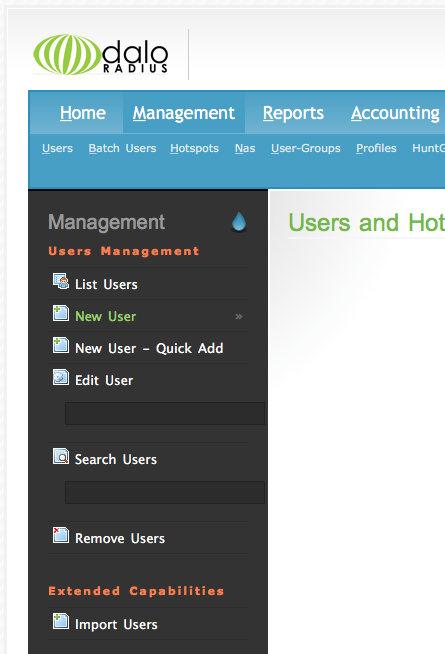

主畫面下選擇 Management點左邊的New User


在User輸入要新增的帳號及密碼,密碼模式選擇 Cleartext 作為連線測試並按下 apply 新增

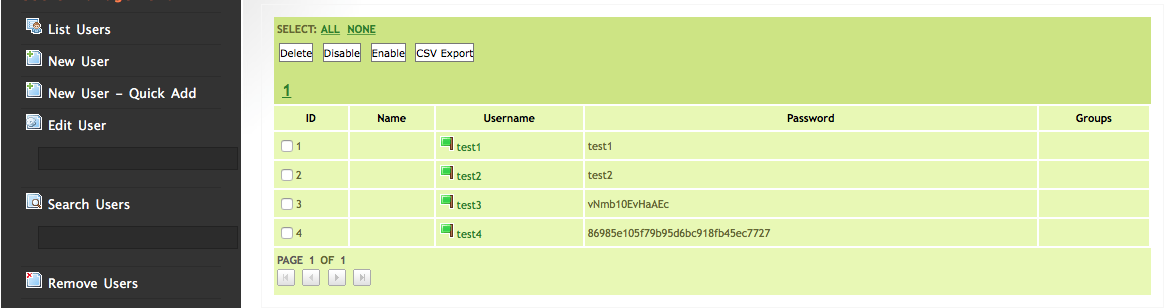

新增的使用者可以使用List User 檢查

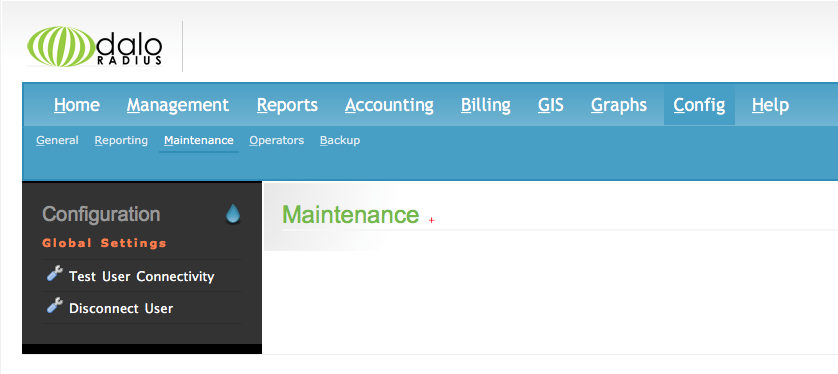

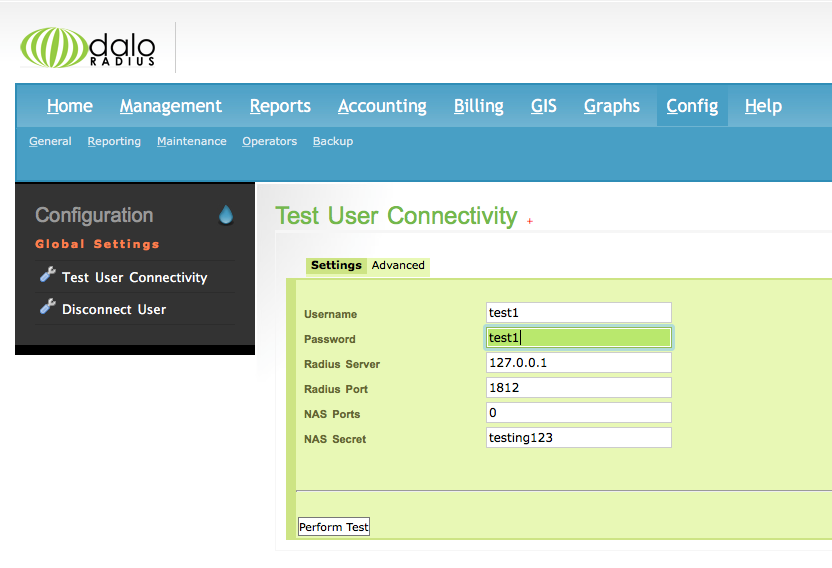

然後點選 Config 的 Maintenance,點左邊的 Test User Connectivity


輸入帳號跟密碼點下 Perform Test

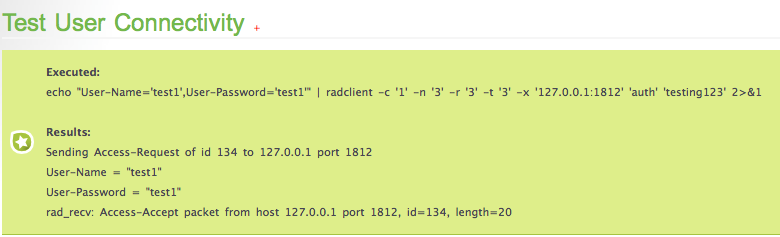

都有運作的話應該會有像下面的畫面及最後一行的訊息:Access Accept


目前為止可以判定 daloRADIUS 是可以運作的

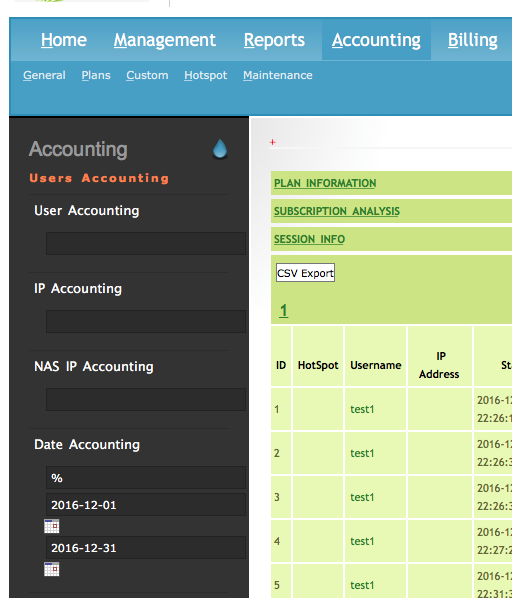

監控使用者的流量使在 Accounting 的 User Accounting及Date Accounting



接下來是與 Unifi 操作系統整合,

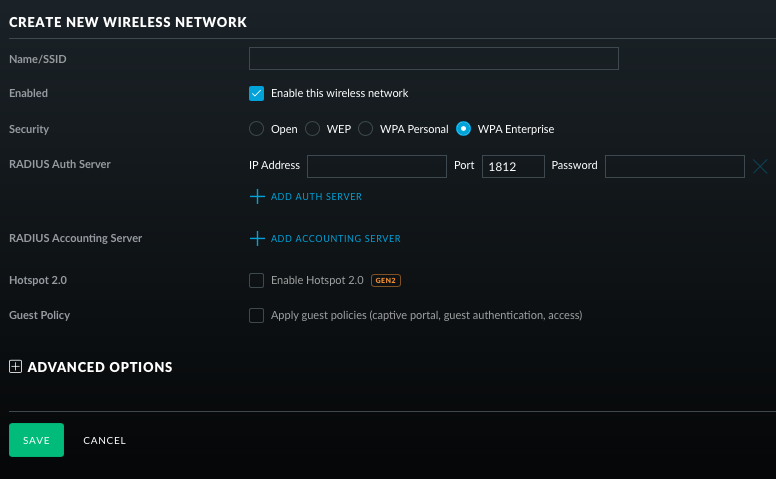

進入Unifi 管理介面的設定選擇 Wireless Network,並選擇 CREATE NEW WIRELESS NETWORK


在 Security 選擇 WPA Enterprise


IP輸入RADIUS server 的 IP:192.168.1.110,password 輸入 testing123,按下Save就完成該設定的部份


※這時候如果使用筆電或手機等裝置做網路連線卻連不上,有兩個地方要注意:

  1. 修改  /etc/freeradius/sites-enabled/inner-tunnel,將 sql 的項目的註解符號都移除然後存檔並重新啟動 freeradius 服務。
  2. 使用 DaloRADIUS 介面新增使用者的時候,password type 請使用 cleartext-password,不然也會無法驗證密碼。
