第七堂課按鈕與顏色調整控制三色LED

  • 分享至 

  • xImage
  •

Yes

  1. 三色 LED 是由紅、綠、藍,三種不同顏色的 LED 所組成,由於其內部含有三顆 LED 燈,所以它具有 VCC、R、B、G 四支針腳,

  2. 因為共用的接頭為 3.3v,這種三色 LED 稱作「三色共陽」的 LED,另外一種如果共用的接頭為 GND,則是「三色共陰」的 LED。

  3. 要控制三色 LED 燈,須使用 PWM 的腳位 ( Pulse Width Modulation,脈衝寬度調變 ),有「~」記號的就是 PWM 腳位。這些腳位可以改變輸出的信號大小,透過輸出信號的強弱,讓我們可以做出各種不同顏色的混合。

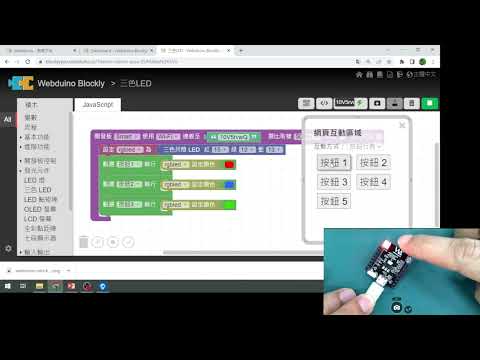

https://ithelp.ithome.com.tw/upload/images/20220922/20152709kU6vQVLkKl.jpg

使用按鈕控制三色LED
https://ithelp.ithome.com.tw/upload/images/20220922/201527090m1m9l5ZI2.png

使用顏色調整控制三色LED
https://ithelp.ithome.com.tw/upload/images/20220922/20152709B4e08OJqSO.png
