第十三堂課DFPlayer Mini MP3 Player撥放音樂

14th鐵人賽
1328 瀏覽

  • 分享至 

  • xImage
    •

Yes

  1. MP3 是相當流行的一種數位音訊編碼格式，MP3 不僅有廣泛的軟體支援，許多硬體像是 MP3 播放器、行動電話、電視、車用播放器...等的也都支援。
  2. 本專題使用DFPlayer Mini MP3 Player 模組搭配一個小喇叭進行實作。

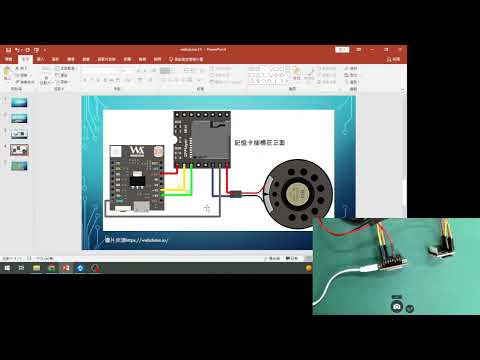

  3. 接線說明(對照圖片)：
    MP3 Player 的 VCC >> 3.3V，RX >> 12，TX >> 13，
    GND >> GND，連接一個8歐姆0.3W小喇叭
    把 MP3 Player 的 SPK1 接在喇叭的黑線 ( GND )，
    把 SPK2 接在喇叭的紅線。

https://ithelp.ithome.com.tw/upload/images/20220928/20152709EcpFTVaGtT.jpg

https://ithelp.ithome.com.tw/upload/images/20220928/20152709jVtOi7jC92.jpg

https://ithelp.ithome.com.tw/upload/images/20220928/20152709ECre6Lrkyg.png
