✍️ 選擇圖表工具的契機

在維護排程服務時，我需要將一支 .ashx 的匯出流程視覺化。起初，我使用的是 draw.io，但實際使用後發現：

• XML 不易閱讀，版本控管困難
• 匯入失敗時無法追蹤錯誤原因
• 圖形化編輯雖然直覺，但無法快速複製與重用

在 ChatGPT 的協助下，我接觸到一個新的選項——Mermaid。

💡 為什麼最後選擇 Mermaid？

選擇 Mermaid 的關鍵原因是：

1. 與 Notion、Obsidian 完美整合
   可直接貼上語法呈現，無需圖檔匯入。

2. 版本控管容易
   每段流程圖都是純文字，可以放進 Git 追蹤。

3. 與 GPT 搭配極好
   我可以用這樣的 prompt 來快速生成流程圖語法：

   請幫我根據以下邏輯生成 Mermaid flowchart TD 的語法...

🛠 實作案例：.ashx 匯出員工資料的排程流程

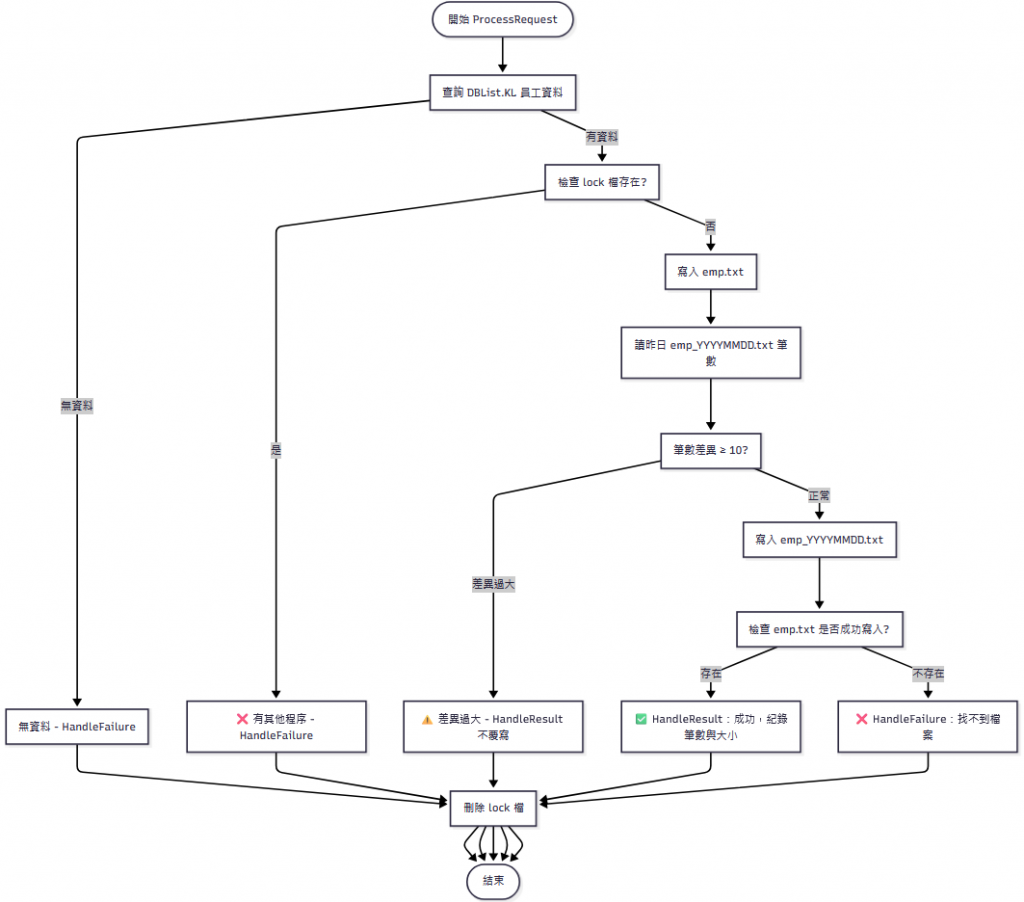

這是我實際維護的任務，其中包含模擬登入、查詢資料、比對昨日筆數、判斷是否寫入等邏輯。我最終將邏輯簡化為這份流程圖：

flowchart TD
    Start([開始 ProcessRequest])

    GetData[查詢 DBList.KL 員工資料]
    NoData[無資料 - HandleFailure]
    CheckLock[檢查 lock 檔存在?]
    LockExists[❌ 有其他程序 - HandleFailure]

    WriteEmp[寫入 emp.txt]
    ReadYesterday[讀昨日 emp_YYYYMMDD.txt 筆數]
    CountCompare[筆數差異 ≥ 10?]
    WarnDiff[⚠️ 差異過大 - HandleResult 不覆寫]

    WriteToday[寫入 emp_YYYYMMDD.txt]
    FileCheck[檢查 emp.txt 是否成功寫入?]
    WriteSuccess[✅ HandleResult：成功，紀錄筆數與大小]
    WriteFail[❌ HandleFailure：找不到檔案]

    RemoveLock[刪除 lock 檔]
    End([結束])

    Start --> GetData
    GetData -->|無資料| NoData --> RemoveLock --> End
    GetData -->|有資料| CheckLock
    CheckLock -->|是| LockExists --> RemoveLock --> End
    CheckLock -->|否| WriteEmp --> ReadYesterday --> CountCompare
    CountCompare -->|差異過大| WarnDiff --> RemoveLock --> End
    CountCompare -->|正常| WriteToday --> FileCheck
    FileCheck -->|存在| WriteSuccess --> RemoveLock --> End
    FileCheck -->|不存在| WriteFail --> RemoveLock --> End

這段圖示不只幫助我快速理解流程，也能貼進文件中與團隊成員即時協作。

🤖 推薦問 GPT 的語法

若你也想導入 Mermaid，可以直接這樣問：

請幫我把這段流程邏輯用 Mermaid flowchart TD 畫出來，節點包含：開始 → 檢查 → 處理 → 結束。

或更進階：

我有一段 C# 的排程邏輯，請幫我萃取出主要流程，轉換成 mermaid 流程圖。
