系列文章 : 使用 Verilog 實作 in-order CPU

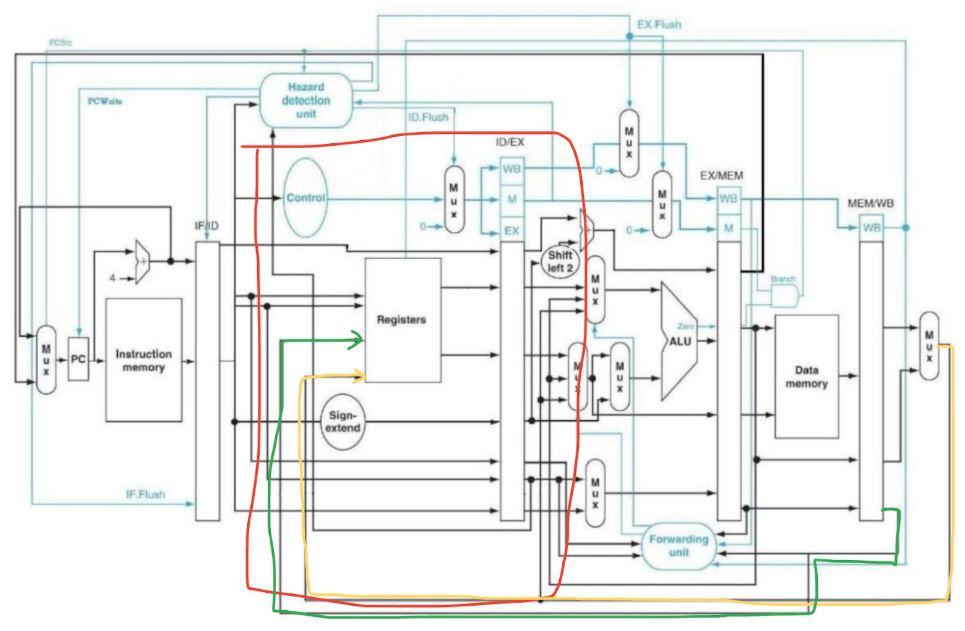

decode-stage

decode-stage 負責 :

• 將 instruction 切分成許多控制訊號。
• 從 register file 裡面取出 register 的值
• 把 immediate 從 16 bits 透過 sign-extend 擴展成 32 bits

在 decode-stage 階段，會用到

• Reg_File
• Sign_Extend
• Decoder
• Pipeline_Reg_ID_EX

相關程式碼

• https://github.com/TommyWu-fdgkhdkgh/simple-mips/blob/main/pipeline/decode.v
• https://github.com/TommyWu-fdgkhdkgh/simple-mips/blob/main/misc/reg_file.v
• https://github.com/TommyWu-fdgkhdkgh/simple-mips/blob/main/misc/sign_extend.v
• https://github.com/TommyWu-fdgkhdkgh/simple-mips/blob/main/misc/decoder.v

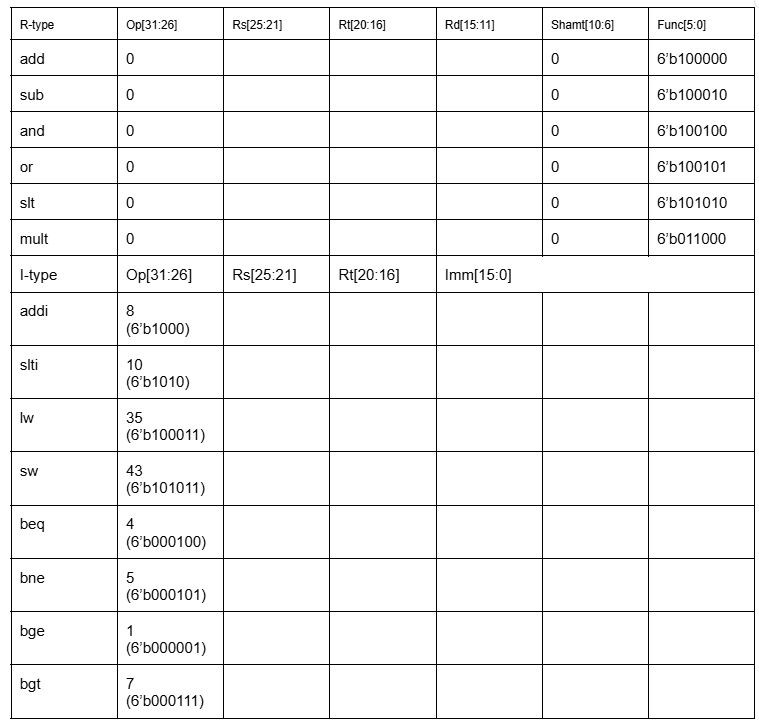

instruction format

在認識 decode 階段以前，我們可以先認識一下，每個我們需要支援的 instruction，他們的 format 會是長什麼樣子。

Reg_File regfile

實作 CPU 的暫存器，從程式碼可以看到，這邊的設計總共有 32 個 registers。
我們可以把資料暫時地儲存在裡面，並在 instruction 需要他們的時候，再將他們給提取出來。

• rd_addr_1_in
• rd_addr_2_in
• rd_data_1_out
• rd_data_2_out

rd_addr_in 就是我們想要取用的 register 的位置。因為總共有 32 個 registers，所以 rd_addr_in 的寬度是 5 bits ( 2 ** 5 = 32 )。

rd_addr_*_out 就是從 regfile 裡面提楚出的暫存器的內容。

在這個設計，是要到 wb-stage 才會知道要不要寫入 register。以下的幾個 signals 都是從 wb-stage，不經由 pipeline-register 傳過來的。

• reg_write_in
  • 要不要寫入 register
• wr_addr_in
  • 寫入哪一個 register
• wr_data_in
  • 寫入 register 的值

note :

• 當上一個 instruction 會對 a register 進行 lw ( load )，也就是從 memory 把值載入到 register
• 當下的這一個 instruction 會想要使用 a register

這時候會發生什麼事情呢 ?

• 上一個 instruction 要到 wb-stage 才會更新 register 的值
• 當下的這一個 instruction 在 ex-stage 就需要使用
• 當下的這一個 instruction 在 ex-stage 的時候，上一個 instruction 還停留在 mem-stage !!!

這導致了 當下的這一個 instruction 在 ex-stage 的時候，會取得舊的，不正確的值。這時候我們就需要使用到 hazard detection 跟 forwarding unit 的組合技了。

這邊有一個小巧思。

assign rd_data_1_out = ((rd_addr_1_in == wr_addr_in) && reg_write_in) ? wr_data_in : reg_file[rd_addr_1_in];

假如寫入的位址跟輸出的位址相同，就直接輸出寫入的值，這樣可以節省一個 cycle。

Sign_Extend imm_sign_extend

把 instruction format 裡的 imm[15:0] 從 16 bits，利用 signed extension 擴展成 32 bits。

Decoder decoder

在 decoder 裡，我們會把 instruction 解析出許多的控制訊號。

• Branch
  • 0 : 這 不是 一個 branch instruction
  • 1 : 這 是 一個 branch instruction
• Branch_Type
  • 0 : branch equal ( beq )
  • 1 : branch greater than ( bgt )
  • 2 : branch greater than or equal to ( bge )
  • 3 : branch no equal ( bne )
• MemToReg
  • 0 : 把 alu 的結果交給 reg-file
  • 1 : memory 的結果交給 reg-file
• MemRead
  • 0 : 不需要讀取 data memory
  • 1 : 需要讀取 data memory
• MemWrite
  • 0 : 不需要寫入 data memory
  • 1 : 需要寫入 data memory
• ALUOp
  • 要交給 ex-stage 的 ALU Control 的訊號。我這邊比較懶惰，直接把 instruction 的 [5:0] 丟給 ALUCtrl，該有更好的設計。
• ALUSrc
  • ALU 要用 rt register 的值，還是在 instruction imm[15:0] 裡面的值 ?
  • 0 : 把 rt register 的值交給 ALU
  • 1 : 把 imm 的值交給 ALU
• RegWrite
  • 0 : 不需要寫入 reg-file
  • 1 : 需要寫入 reg-file
• RegDst
  • 0 : 把 rt 當作 write register 的寫入目標
  • 1 : 把 rd 當作 write register 的寫入目標

來個範例吧
add instruction 會需要什麼樣的控制訊號呢 ?

• Branch
  • 0
  • add 不是一個 branch instruction
• Branch Type
  • X
  • 沒有意義，不是 branch instruction，不用去管它的 Branch Type，所以這裡放什麼值都可以。
• MemToReg
  • 0
  • 不會把 data memory 的資料載入到 register 裡面
• MemRead
  • 0
  • 不需要讀取 data memory
• MemWrite
  • 0
  • 不需要寫入 data memory
• ALUOp
  • 直接把 instruction 的 [5:0] 丟給 ALUCtrl。
• ALUSrc
  • 0
  • 因為 add 是把兩個 register 的值加起來給 rd，所以 ALU 的 source 會是 rt register。
• RegWrite
  • 1
  • add 最後的結果需要寫入到 reg-file
• RegDst
  • 1
  • add 最後的結果需要寫入到 rd 指向的 register，而不是 rt 指向的 register。

note : 假如控制訊號通通都是 0 ，會發生什麼事 ?

• 不會讀取 data memory
• 不會寫入 data memory
• 不會寫入 reg-file

不會改變 CPU 狀態 … 所以假如我們想要在 CPU pipeline 裡面插入一個 bubble ( nop )，在這個設計裡，我們只需要把所有控制訊號設為 0。

Pipeline_Reg_ID_EX pipeline_reg_id_ex

把需要從 decode-stage 交給 ex-stage 傳進 pipeline register

• rs_o
  • instruction 的 rs field
• rt_o
  • instruction 的 rt field
• inst_15_11_o
  • instruction 的 rd field
• pc_adder_o
  • pc + 4 的值
• regfile_1_o
  • 從 reg-file 拿出來，位址為 rs 的 register 值
• regfile_2_o
  • 從 reg-file 拿出來，位址為 rt 的 register 值
• sign_extend_o
  • 經過 sign extend 的 imm[15:0]
• decoder_signals_o
  • decoder 解析出來的控制訊號

總結

decode-stage 會跟以下單元互動

• fetch-stage -> decode-stage pipeline register
  • 把 fetch-stage 想交給 decode-stage 的資料提取出來
• hazard detection
  • 需要時，會將 stall 或 flush 訊號交給 decode-stage
• wb-stage
  • 把需要寫入 reg-file 的資訊交給 decode-stage
• ex-stage
  • 經由 pipeline register，把 ex-stage 需要的資料傳遞出去
