這個遺留系統在做甚麼？

前一章已經確認目標系統需要接手的範圍，但功能名稱與程式目錄不足以說明遺留系統（Legacy System）實際如何運作。相同名稱的功能可能包含不同的輸入條件、處理規則與例外情況，看似獨立的功能，也可能修改相同的保存狀態或依賴相同的外部項目。

分析遺留系統時，需要回答下列問題：

1. 系統在甚麼情況下開始執行這項功能？
2. 功能接收哪些輸入，並且需要符合哪些前提？
3. 系統如何判斷、轉換及處理這些內容？
4. 功能會產生哪些輸出、狀態變化與外部影響？
5. 哪些組成項目與相依項目共同完成這段流程？
6. 目前的理解來自已確認的事實、合理推斷，還是尚待確認的問題？

這些答案會將「系統有哪些功能」轉換成可供目標系統設計、實作與驗收的分析結果。

先用可觀察行為描述功能

分析可以從操作情境、自動觸發條件或其他程式的輸入開始，再逐步回到內部實作。這種順序可以先確認外部需要保留的行為，避免直接按照目錄、類別或函式名稱推測功能目的。

每項功能至少需要記錄下列內容：

例如，某套系統包含「匯入資料」功能。只記錄這個名稱，無法判斷目標系統需要保留哪些行為。進一步分析後，可能得到以下描述：

• 操作人員選擇指定格式的檔案後啟動匯入；
• 系統先檢查欄位名稱與內容格式，再轉換有效資料；
• 無效資料會寫入結果檔案，有效資料則更新保存狀態；
• 整批資料處理完成後，系統會顯示成功與失敗數量。

這段描述已經包含觸發、輸入、規則、輸出與狀態變化，也留下重複匯入和處理中斷等需要繼續確認的問題。

功能描述應該維持在可觀察與可驗證的層次。像是「處理資料」或「呼叫共用程式」仍然過於籠統，需要繼續確認處理前後的差異，以及這個呼叫會造成哪些結果。

建立系統邊界與組成關係

確認功能情境後，下一步是找出哪些項目共同完成這些功能。每套系統的構成不同，可以按照實際情況確認：

• 哪些操作、自動工作或其他程式會觸發系統？
• 系統從哪些資料來源取得內容，又會將結果寫到哪裡？
• 程式內有哪些可辨識的組成項目，各自負責哪些處理？
• 系統會與哪些外部程式、檔案位置或執行環境互動？
• 哪些人工步驟會改變輸入、設定、處理順序或最終結果？

如果系統確實包含前端與後端、資料庫或排程工作，可以直接將它們記錄為已確認的組成項目。無法確認時，先使用「功能入口」、「主要處理」、「資料來源」、「保存狀態」與「相依項目」等中性名稱，等取得足夠資訊後再標示實際技術構成。

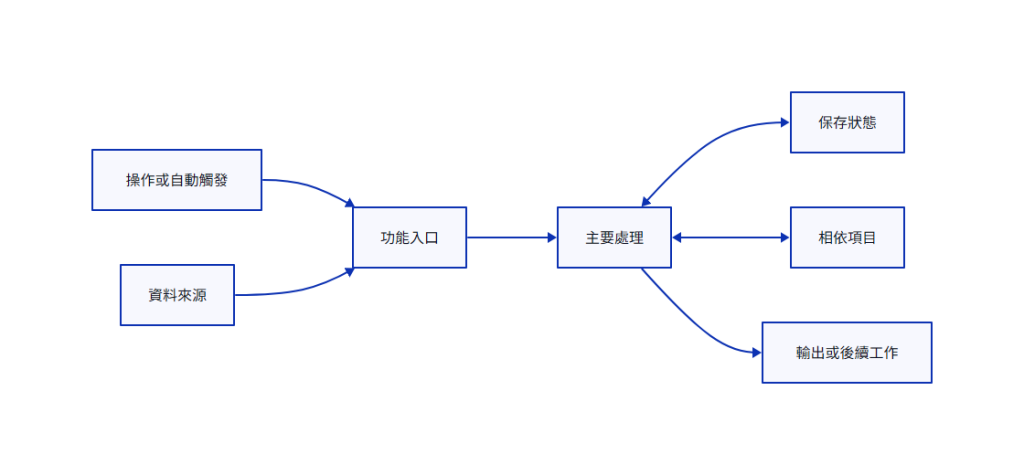

系統環境圖可以先呈現觸發來源、系統邊界、資料來源、輸出對象與外部相依，不必在第一版加入所有函式與資料欄位。以下是一個通用示意：

每一條連線都需要補充互動方向、觸發時機、內容格式與失敗影響。例如，只寫「系統連接相依項目」仍無法支持後續設計；記錄「系統在完成輸入檢查後傳送轉換結果，如果傳送失敗就保留待處理狀態」才能說明兩者的實際關係。

從功能入口追查主要呼叫路徑

系統環境圖呈現整體邊界，呼叫路徑則用來說明單一功能如何穿過各個組成項目。追查時可以按照下列順序進行：

1. 找到功能入口，例如操作事件、自動執行工作、指令或其他程式的輸入。
2. 記錄輸入內容進入系統後經過的檢查、格式統一與轉換。
3. 找出會影響結果的條件判斷、計算規則、預設值與例外處理。
4. 標示讀取或修改保存狀態的位置，以及變更成功的判定方式。
5. 記錄對相依項目的呼叫、產生的輸出及觸發的後續工作。
6. 對照執行結果，確認程式碼中的路徑是否真的會在目前條件下發生。

呼叫路徑除了函式名稱，還要記錄各步驟的責任與資料變化。單純列出 A → B → C，後續仍需要重新閱讀程式碼才能知道每一步做了甚麼。較有用的記錄方式是「接收匯入檔案 → 檢查欄位 → 轉換有效資料 → 更新保存狀態 → 產生處理結果」，再於每個步驟補上對應的程式位置與相依項目。

正常完成的路徑只是功能的一部分。輸入不符合格式、相依項目無法使用、處理中斷或相同內容再次執行時，系統可能採用不同路徑。這些分支如果會改變輸出、保存狀態或後續工作，就需要一併記錄。

程式碼中存在的路徑也不一定仍在使用。某段處理可能受執行設定控制、只適用於特定資料，或已經沒有任何入口。是否將它視為現行功能，需要再透過設定、執行紀錄、實際結果或相關人員提供的資訊確認。

同時追查資料變化與外部影響

功能流程與資料流向需要一起分析。只看呼叫關係，可能知道哪些程式彼此相依，卻看不出欄位意義、狀態變化及外部影響。每一個主要步驟都可以記錄以下資訊：

欄位名稱相同也可能代表不同意義。例如，兩個功能都使用「狀態」欄位，其中一個把它當成處理階段，另一個把它當成是否可以再次執行的條件。分析時需要記錄欄位在每段流程中的實際用途，不能只依照名稱推定兩者相同。

外部影響也可能發生在主要輸出之外。功能回報失敗時，部分內容可能已經寫入、暫存檔案可能尚未清除，或後續工作可能已被觸發。這些結果會影響目標系統的錯誤處理與驗收條件，因此需要和正常輸出一起記錄。

使用不同資訊來源交叉確認

遺留系統的文件、程式碼與實際行為可能彼此不一致。單一資訊來源只能說明部分情況，需要按照可取得的資料交叉確認。

取得資訊後，可以將結論分成三類：

• 已確認的事實：可以由目前程式、執行結果或多項一致資料直接支持。
• 推斷的規則：根據現有資料提出合理解釋，但仍缺少直接確認。
• 待確認的問題：目前資訊不足，且答案會影響範圍、設計或驗收。

例如，文件寫著空白欄位會使整批匯入失敗，但程式碼中同時存在補上預設值的處理。此時不能直接選擇其中一項作為規格，需要繼續確認執行設定、呼叫路徑與實際結果。確認前，應該記錄兩種可能行為及其影響。

實際操作應該在不影響正式資料與正常運作的條件下進行。如果目前無法建立安全的操作條件，可以先使用既有執行紀錄、受控副本或靜態分析（Static Analysis）結果，並且將無法驗證的部分標示為限制。後續章節會再說明如何建立與正式環境隔離的重構工作環境。

將分析結果整理成可延續的成果

分析結果需要讓後續設計、實作與測試可以直接使用。成果形式可以按照系統規模調整，但至少應該涵蓋以下內容：

常用分析圖表（Diagram）

圖表用來降低理解關係與流程的成本，不需要追求固定格式。可以使用 Draw.io、 Mermaid、D2 或其他能持續維護的繪圖工具，選擇重點是分析結果能隨確認內容更新。

系統分析可以使用不同圖表描述系統結構、功能、處理流程與組成項目之間的互動。以下舉例四種較常用的圖表，分別呈現架構關係、功能關係、處理流程與互動順序。

文件中的每個項目都應該保留來源或確認方式。例如，功能規格可以連回相關程式位置、執行紀錄、需求決定或操作結果。當程式與文件出現差異時，開發人員才能重新檢查結論，也能知道哪些內容仍需要確認。

本文圖表使用 D2 繪製，並且以 SVG 格式嵌入文章。後續如果改用 Draw.io 或其他能持續維護的工具，可以沿用相同的分析內容重新繪製。

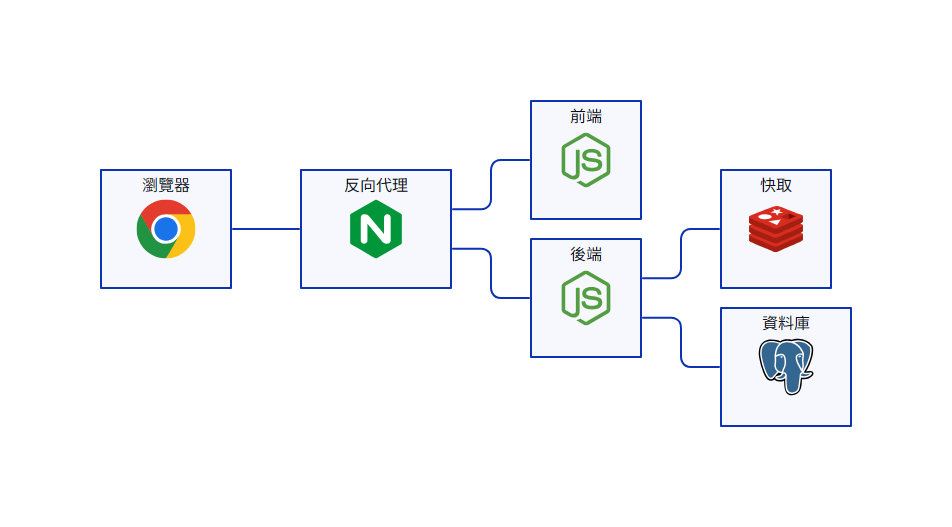

架構圖（Architecture Diagram）

架構圖用來呈現系統的主要組成項目、組成項目之間的連線，以及外部項目如何與系統互動。分析時，可以先列出已確認的組成項目，再按照實際連線補充各項目的責任、互動方向及交換內容。

下圖以包含瀏覽器、反向代理、前端、後端、快取與資料庫的系統為例。瀏覽器與反向代理相連，反向代理分別連接前端與後端，後端再連接快取與資料庫。這張圖只呈現組成項目的連線關係；如果需要記錄執行環境，應該另外補充部署資訊。

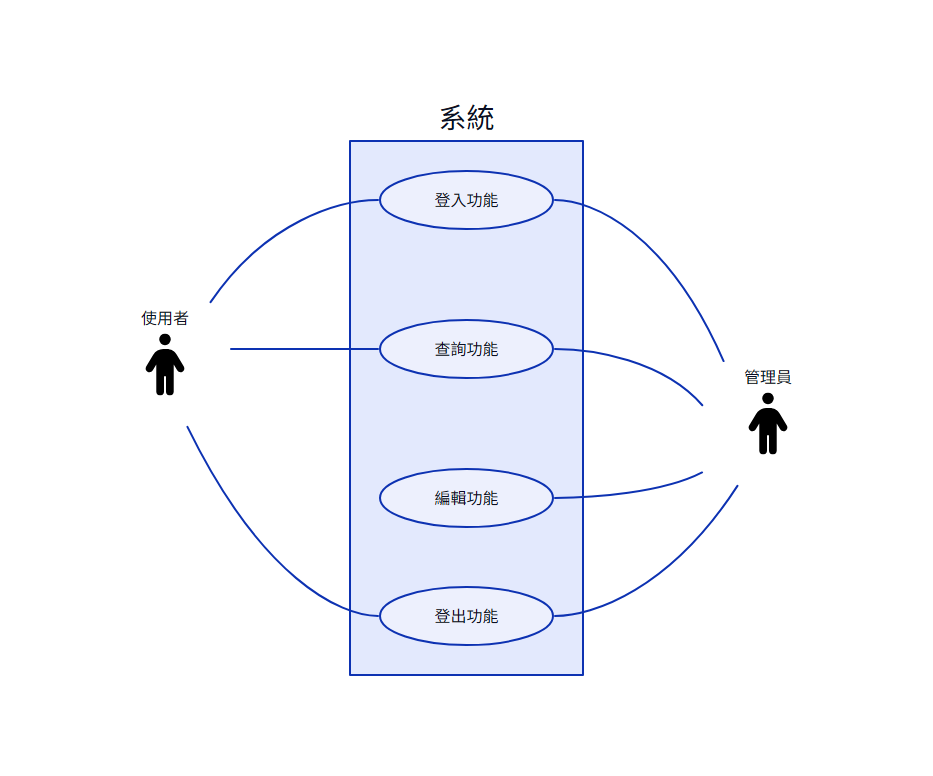

使用案例圖（Use Case Diagram）

使用案例圖用來呈現操作角色、其他程式與系統功能的關係，協助確認誰或甚麼條件會啟動功能，以及各角色預期取得哪些結果。

下圖以具有使用者與管理員兩種角色的系統為例。兩者都能使用登入、查詢與登出功能，管理員另外可以使用編輯功能。這張圖只說明角色與功能的關係，功能內部的處理順序可以使用活動圖或循序圖呈現。

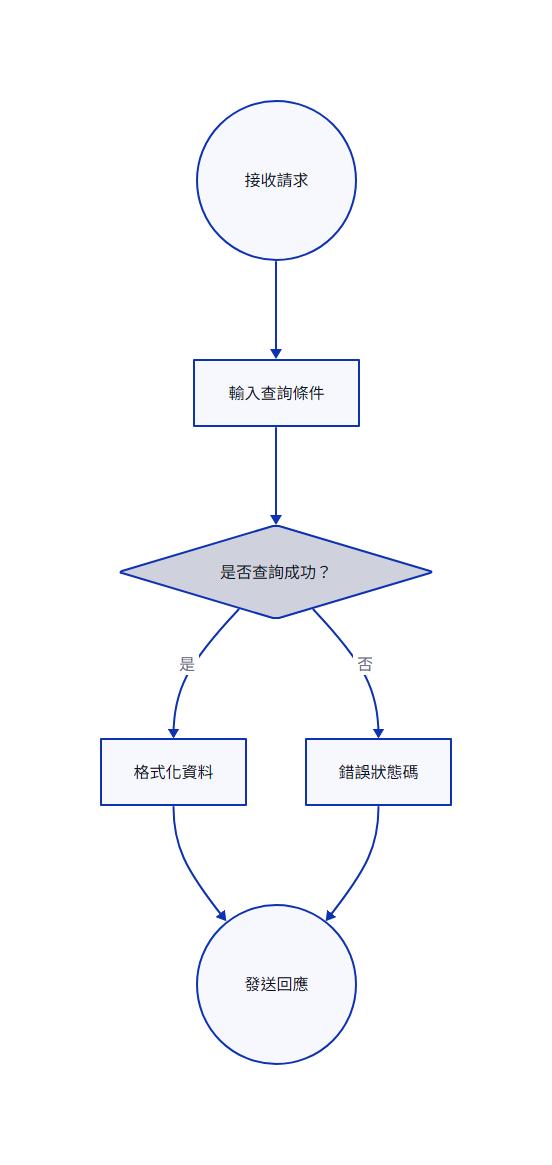

活動圖（Activity Diagram）

活動圖用來呈現功能從觸發到產生結果的處理順序、條件判斷與分支。

下圖以資料查詢為例，呈現接收請求、輸入查詢條件、判斷是否查詢成功，以及成功或失敗後的處理。查詢成功時會格式化資料，查詢失敗時會產生錯誤狀態碼，最後都會發送回應。

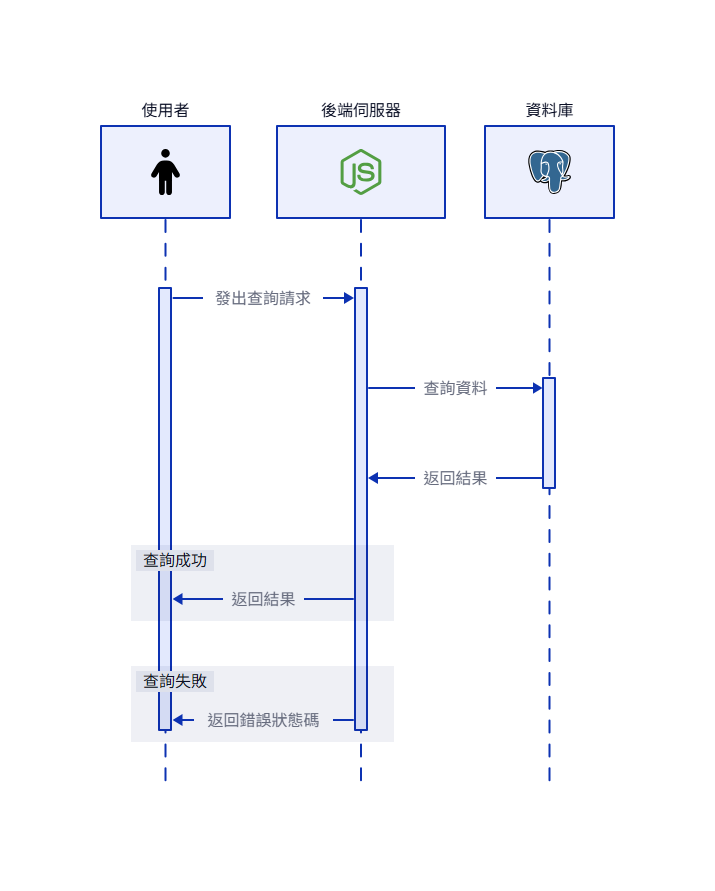

循序圖（Sequence Diagram）

循序圖用來呈現一次功能執行期間，各角色與組成項目按照時間順序發生的互動。它可以補充呼叫方向、傳遞內容、回傳結果與不同條件下的處理差異。

下圖沿用資料查詢的例子，呈現使用者、後端與資料庫之間的互動。使用者發出查詢請求後，後端向資料庫查詢並接收結果；查詢成功時回傳結果，查詢失敗時回傳錯誤狀態碼。

判斷分析是否已經足夠

分析工作需要完整理解納入重構範圍的功能、系統規則、資料變化與相依關係，並追查所有會影響這些行為的程式碼。分析深度應該由功能影響與尚未解除的風險決定。納入重構範圍的每項功能至少需要符合下列條件：

• 已確認功能的觸發方式、輸入、主要規則、輸出與例外情況。
• 已找到主要呼叫路徑，以及會改變資料或系統狀態的步驟。
• 已記錄相依項目、人工步驟與其他可觀察的外部影響。
• 已區分確認事實、推斷規則與待確認問題。
• 待確認問題已有影響說明、確認方式與處理責任。
• 現有成果足以支持目標系統的設計、實作與驗收案例。

範圍外的部分仍需確認是否影響納入範圍的功能、資料或相依關係。確認不會影響目標系統的設計、實作與驗收後，可以不再展開其內部細節。如果仍有關聯，則需要記錄互動方式與影響。後續發現新的入口、隱藏流程或資料依賴時，再更新分析結果與重構範圍。這些成果會持續演進，但每一次設計與實作決定都需要建立在當下已確認的資訊上。

重點整理

• 分析遺留系統需要從觸發方式、輸入、處理規則、輸出、狀態變化與外部影響描述功能，不能只依照功能名稱或程式結構推測行為。
• 系統邊界與組成關係應該按照實際情況記錄觸發來源、資料來源、保存狀態、相依項目及人工步驟。
• 關鍵功能的呼叫路徑需要同時記錄各步驟的責任、資料變化、條件分支與例外處理。
• 文件、程式碼、執行紀錄、保存內容、實際結果與相關人員說明各有侷限，分析時需要交叉確認並區分事實、推斷與待確認問題。
• 分析成果可以整理成功能規格、系統環境圖、架構圖、功能流程、資料流向與待確認問題清單；架構圖、使用案例圖、活動圖與循序圖分別呈現組成關係、功能關係、處理流程與互動順序，並且需要保留各項結論的來源或確認方式。
• 分析工作需要完整涵蓋納入重構範圍的功能與所有會影響結果的程式碼，並產生足以支持目標系統設計、實作與驗收的資訊。
