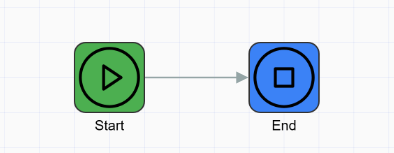

昨天從流程的開始(Start node)，今天講結束（End node），這就是一個最基本的流程。
是的，還真沒錯，如果只想單純的先用表單集中資料，有開始有結束，這是一個完整的流程設計，因為 BeakPlatform 將Form.io 表單系統與Cytoscape.js 流程系統刻意設計成透過[配對]統一一套技術方便維護，所以人-機四模都是同一套技術。

原生的 Form.io 是用JSON格式儲存表單內容， BeakPlatform 善用對PostgreSQL的JSONB把表單儲存到資料表的欄位內，好處是表單設計隨時可改，麻煩的是改太多次較難統計，不統計倒也不麻煩。

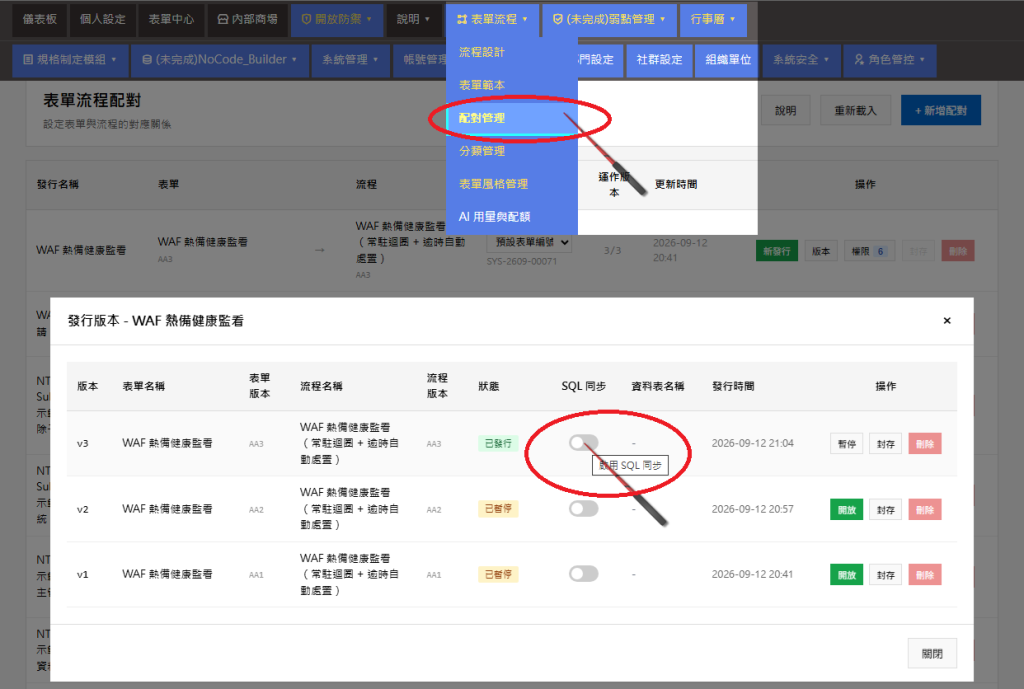

所以 BeakPlatform 設計[SQL同步]讓JSON+SQL都儲存
限制： a. 同步：並非即時同步，要等表單正常透過End Node結束之後，系統才會把JSONB轉SQL插入一筆。 b. 版本：每修改過一次必須[發行]，發行一個版本自動產生一個SQL資料表用於儲存表單內容。 所以把同一表單的不同版本的資料表串一起得自己來，所以別因為太方便就常改。

現在開始說明結束（End node）

1. 這個節點做什麼

結束（End）是流程的終點：只要流程實例裡任何一條分支走到 End 並成功執行， 整個流程實例就會被引擎判定結束——不是只有 End 所在的那條分支結束，是「整個流程」結束。 它真正決定的不是「這條分支怎麼收尾」，而是「結束當下，流程裡其他還沒跑完的節點該怎麼處理、案件最終要 記成什麼終態」，這由「結束模式」（finish_mode）決定，三種模式的行為差異很大。

任何流程模板都至少需要一個 End 才能真正結束；沒有它，流程會一直停留在 RUNNING。並行分支如果只是想讓某一條「安靜地停下，但不影響其他分支，也不結束整個流程」， 不要把它接到 End——改指向一個沒有設定任何出線的節點即可（見下方 4. 出線行為）。

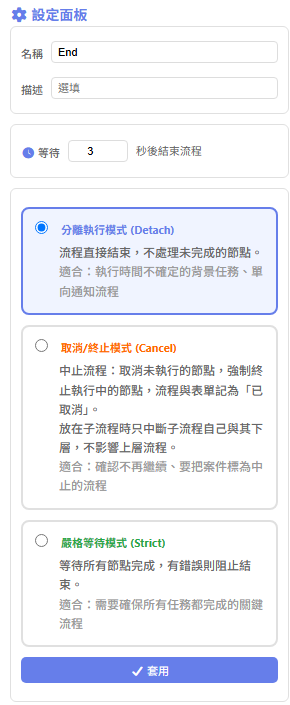

2. 設定欄位

3. 可用的變數與輸出

End 可以讀取的變數前綴與其他節點相同（${f.} ${fi.} ${v.} ${wi.} ${n.} ${t.}），但它目前沒有任何 設定欄位會用到變數替換。它寫出的東西：

• fw_workflow_instances.status：依結束模式與有無失敗，寫入 COMPLETED／CANCELLED／FAILED 其中之一。
• fw_form_instances.status：只有主流程的 End 才會更新——子流程的 End 不會動表單狀態，表單由主流程管理。COMPLETED 對應 APPROVED、CANCELLED 對應 CANCELLED、其餘情況對應 ERROR。
• 若這張表單所綁定的配對啟用了 SQL Sync：流程結束時會把這筆表單的終態資料排入同步佇列，寫進企業 獨立資料庫。這是流程結束後才會發生的後續動作，與 End 本身的設定無關。

4. 出線行為

End 沒有出線——它是流程的終點。就算在畫布上真的替它接了一條出線，引擎判定流程結束的 邏輯裡也不會呼叫任何「推進到下一個節點」的動作，那條線會被完全忽略。

分離執行模式（detach，預設）

等待 wait_seconds 後直接判定流程 COMPLETED，不主動處理其他未完成節點。還在 WAITING 的暫停節點或簽核任務 不會被作廢；只有等到它們自己的到期時間到了，被執行器排程撿到時，才會發現「流程已是 終態」而直接取消——不會再往下推進，也不會報錯或觸發任何催辦動作。

取消／終止模式（cancel）

等待 wait_seconds 後判定流程 CANCELLED（不是 COMPLETED），同時主動取消所有還在 PENDING／RUNNING／WAITING 的節點，包含強制終止正在執行中的 作業系統子行程。放在子流程裡時，只收「自己與所有下層」（不含上一層與其他支線），不會影響上一層流程或 同一子流程模板的其他執行中支線。

嚴格等待模式（strict）

等待 wait_seconds 後檢查流程裡是否還有未完成節點：有的話回到 等待狀態，固定 30 秒後（寫死，不可設定）再檢查一次，如此反覆，直到全部完成才判定 結束。過程中若發現有節點狀態是 FAILED，流程會被標記為 FAILED 而不是 COMPLETED。

子流程裡的 End 行為多一層：它結束的不是「主流程」，而是完成「這個子流程實例」，並喚醒 上一層呼叫它的子流程節點——依該節點的結果路由設定決定父流程接下來走哪些出線（沒有設定就走全部出線）， 同時把子流程的結束方式（完成／中止）寫進父流程的流程變數，讓上一層的判斷邏輯可以引用。

5. 常見設計方式

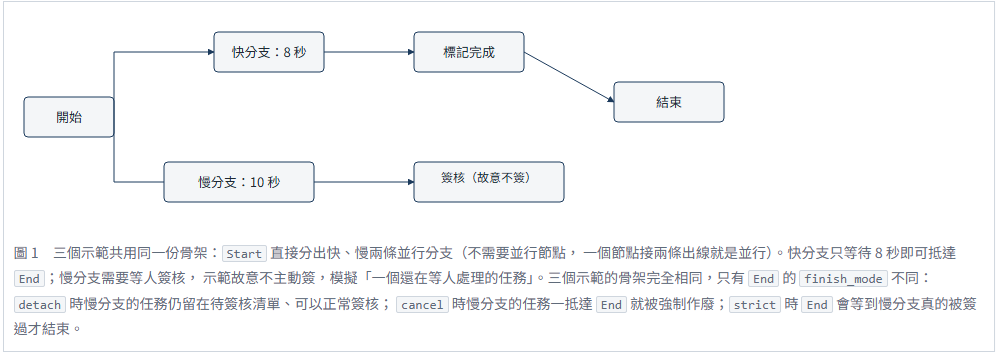

5.1 用同一份骨架對照三種結束模式（取自 node展覽館 NT-02）

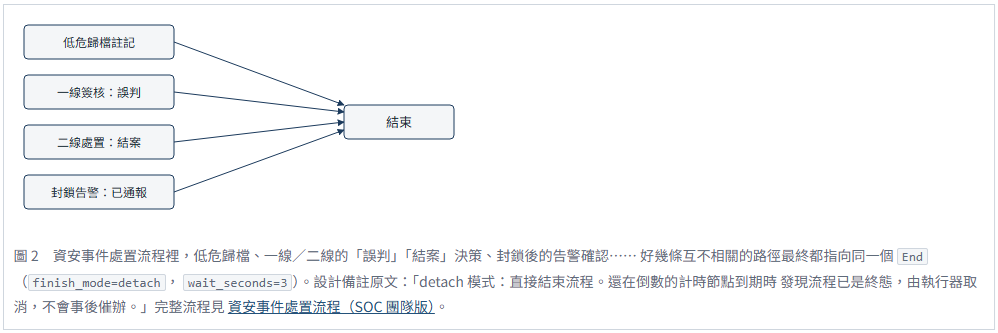

5.2 多條路徑匯聚到同一個 End（取自 SOC 團隊版）

6. 注意事項

用 cancel 當作「正常結束、順便清乾淨」的手段

症狀：案件明明是正常處置完成，但表單中心顯示「已取消」，不是「已核准」。
原因：finish_mode=cancel 從設計上就是「中止」語意，流程與表單一律記成 CANCELLED，不是「完工並順便清掉分支」。
正確做法：正常完工的流程一律用 detach；detach 不會讓還在等待的節點 造成任何副作用——到期時執行器自己會發現流程已結束並取消，不需要主動用 cancel 去清乾淨。

以為 detach 會自動作廢還沒簽的任務

症狀：流程實例已經是 COMPLETED，但表單中心的待簽核清單裡還看得到一張「活的」 任務，點開仍然可以正常簽核。
原因：detach 不會主動處理其他節點，只有那個節點自己的到期時間到了、被執行器排程 撿到時，才會發現流程已結束並直接取消——在那之前它是真的還活著、可操作，不是殘影。
正確做法：如果不希望還有游離的任務留著，改用 cancel；如果任務最終有沒有被簽根本 不影響案件結果，detach 本來就是為這種情境設計的。

把 End 接了出線，以為它會照著走

症狀：End 後面明明接了一條線到別的節點，但那個節點從來不會被執行。
原因：End 是終點，判定流程結束的邏輯裡沒有任何「推進到下一個節點」的呼叫， 出線會被完全忽略。
正確做法：拿掉那條多餘的線；如果目的是「流程結束後再做點什麼」，那段邏輯要放在 End 之前執行。

等待秒數設超過 300

症狀：設定的等待秒數被自動改小，實際等待時間不如預期。
原因：300 秒是寫死的上限，超過會被系統自動夾限，只在節點執行紀錄留一行警告，畫面上看不出來。
正確做法：需要更長的收尾等待，應該改用 Delay 節點串接，不要把 End 的等待秒數當成通用的延遲機制——它的用途只是給並行分支一點收尾時間。

7. 在 node展覽館 實際操作

對應「NT-02 End 示範」，同一份骨架各佈建了三份，分別固定 finish_mode 為 detach／cancel／strict： Start 分出快慢兩條並行分支，快分支約 8 秒後抵達 End；慢分支是等待 10 秒後進入 一個指定簽核人＝發起人自己、但示範故意不主動簽的簽核任務。三個示範各自到表單中心送出後，查 fw_workflow_instances.status 看流程實例最終狀態，再查 fw_node_execution_queue（依 node_type／status）比對慢分支的 簽核任務下場：

• detach：流程 COMPLETED；慢分支任務仍是 WAITING， 用同一個任務 secure_code 呼叫簽核 API 仍會成功（回 200）。
• cancel：流程 CANCELLED；慢分支任務一抵達 End 就被強制作廢成 CANCELLED，事後再呼叫簽核 API 會得到 404 「找不到任務或已處理」。
• strict：流程不會在快分支抵達時就結束，會反覆等待（每次間隔固定 30 秒）， 直到慢分支的任務真的被簽過，流程才變成 COMPLETED。

建議三個示範都跑一次，直接比對三次查詢結果的差異，比只看單一個流程更容易看懂三種模式的分別。
