大表 join 小表時，我很容易直覺認為：「小表才幾千筆，直接 broadcast 就好了吧？」但 Spark 有時還是選擇 shuffle join。這時要調高門檻、加一個 hint，還是交給 AQE？如果 broadcast 等太久，是不是把等待時間拉長就能解決？

Ep24 已經看過兩種 join 如何搬資料。這次往前多問一步：Spark 怎麼知道一張表夠小？再往後想一步：即使 Spark 願意 broadcast，Driver 和 Executors 真的裝得下嗎？

這篇用同一份資料跑四個對照，把自動門檻、hint 與 AQE 的角色分開，也整理我在實務上會怎麼選擇起點。

讀完這篇後你會更了解……

• broadcast 如何減少 join 的資料搬運，以及它把成本移到哪裡。
• 為什麼資料筆數、估算大小與執行時的 relation 大小可能差很多。
• 自動門檻、broadcast hint、AQE 與等待時間各管哪件事。
• 調整前要先確認什麼，以及哪些情況適合先保留預設值。
• 如何用實際計畫與 metrics 驗證 join 策略真的改變了。

這一課在系列中的位置：從資料怎麼搬，走到要不要搬

Ep24：broadcast join 與 shuffle join 如何移動資料？
        ↓
Ep27：shuffle 工作切多細，再由 AQE 怎麼合併？
        ↓
Ep28：少數 task 暫時落後，值得多跑一份嗎？
        ↓
Ep29：小表多小才適合 broadcast？門檻與等待時間怎麼想？
        ↓
Ep30：大量小檔案，怎麼安排進 scan tasks？

本篇聚焦 Spark SQL／DataFrame 的 broadcast join 決策，以 Spark 3.4.4 為準。實驗使用有等值條件的 inner join，不把所有 join 類型都套用同一個結論。

先看整體：讓大表少搬一點，小表就得有人完整接住

Sort-Merge Join 會讓兩側資料依 join key 重新分流，再排序、比對。Broadcast Hash Join 則選一側當 build side，也就是用來建立查找結構的那份資料，將它送到執行 join 的 Executors，讓另一側的各個 partition 就地查找。

準備較小的一側：先 filter、只留下 join 需要的欄位
        ↓
Executors 計算這側資料，Driver 收集結果
        ↓
Driver 建立供 join 查找的 relation
        ↓ BroadcastExchange
將 relation 廣播給需要的 Executors
        ↓
各個 Executor 用它比對自己處理的大表 partition

這樣通常能省下大表為了這個 join 進行 shuffle 的成本。不過 query 若還有 aggregation 或其他操作，後面依然可能需要 shuffle。

代價也很明確：Driver 要有空間收集資料、建立 relation；執行 join 的 Executors 也要能容納並使用這份 relation。這不是把小表拆散後，每個 Executor 只拿其中一小份。多個不同的 broadcast joins 或並行查詢，還可能讓多份 relation 同時占用記憶體。

所以「值得 broadcast」需要同時滿足兩個方向：省下的 shuffle 成本有意義，而且接住這份資料的程序有足夠餘裕。

小表的「小」，其實有好幾種算法

只看 row count 很容易低估大小。同樣兩千筆資料，只有整數 key，和帶著長字串、陣列或巢狀欄位，成本可以差很多。磁碟上的 Parquet 又可能經過壓縮，檔案大小也無法直接代表記憶體需求。

這些量也不等於網路實際傳送的 bytes。序列化、壓縮與資料結構都會改變數字；不能把某一個大小欄位直接當成整個 process 的記憶體預算。

規劃時的估算還取決於資料來源與統計資訊。遇到「這張表明明很小，Spark 卻不這麼想」時，我會先看 filter、欄位裁剪是否進入計畫，以及估算是否合理；使用 catalog table 時，再依資料來源確認是否需要更新表或欄位統計。

這些數字要去哪裡找？

估算大小可以先從程式看，不必等 job 跑完。在本次實驗建立 dimension 後，對準備拿去 join、已完成 filter 與欄位選取的 DataFrame 執行：

dimension.explain(mode="cost")

找輸出的 Optimized Logical Plan，留意各節點旁的 Statistics(sizeInBytes=...)。本次小表的 32,000 bytes 換成這種格式約為 31.3 KiB。同一份計畫可能有多個估算，要對照小表進入 join 前的節點，別拿原始 scan 或最後 aggregation 的大小來比較。

explain 只顯示計畫，不會為了這次查看而執行完整查詢。拿不到可靠統計時，顯示的仍可能是粗略估算，不能當成實測大小。

本次程式為了精確列出 bytes，另外透過 JVM 內部介面讀值：

estimated_bytes = (
    dimension._jdf.queryExecution().optimizedPlan().stats().sizeInBytes()
)
print(f"Dimension estimated size: {estimated_bytes} bytes")

這就是終端機中 Dimension estimated size: 32000 bytes 的來源。_jdf 屬於內部介面，日常排查優先使用公開的 explain(mode="cost")。

等 action 完成後，再從執行結果找實際數字：

若不確定 SQL 頁哪一筆對應自己的工作，可以先從 Jobs 頁的工作描述點進 Job，再透過關聯 SQL Query 連結找到查詢。本次四個 phases 都有各自的描述。

所以我的查看順序是：執行前用 cost plan 理解估算，執行後用 SQL metrics 確認資料結構與路徑，再用程序監控評估記憶體餘裕。 SQL UI 的計畫細節未必完整列出 optimizer 統計，查估算時以 explain(mode="cost") 為起點最直接。

門檻、hint、AQE 與 timeout，各管一段流程

以下是 Apache Spark 3.4.4 的預設值；平台可能覆寫設定，使用前仍要確認 application 的有效值。

自動門檻只決定 Spark 是否考慮這條路徑，並不預留記憶體，也不限制最後的 relation 一定小於門檻。設成 -1 時，也要留意另一條 AQE 門檻是否另有設定，以及 query 是否帶有 hint。

這裡的 auto 指「自動選擇 broadcast」，不專指 AQE。一般門檻在初始規劃時就能依估算生效，即使 AQE 關閉也能使用；adaptive 門檻才是讓 AQE 在執行途中依實際統計重新判斷。若沒有另外設定 adaptive 門檻，調整一般門檻也會連帶影響 AQE，因為後者預設沿用前者。

broadcast hint 是針對 query 表達策略偏好。 本次使用 PySpark 的 broadcast(dimension)，讓 Spark 即使估算超過自動門檻，也優先考慮廣播這一側。hint 不是數值設定，沒有對應的預設門檻；沒有加 hint 時，就交由規劃器判斷。它仍受 join 類型支援限制，也不會替我確認資料一定裝得下。

AQE 則多了一次重新判斷的機會：最初可能安排 Sort-Merge Join，等 shuffle 產生實際統計後，發現一側夠小，再轉成 Broadcast Hash Join。這能省去後續部分工作，但已經寫出的 shuffle 不會因此消失。

自動門檻決定何時考慮 broadcast，hint 表達這次 query 的偏好，AQE 用執行期資訊重新判斷。三者都需要 Driver 和 Executors 真正有空間接住資料。

真正要調時，我會先從哪裡開始？

我會先保留 10 MiB 的自動門檻、300 秒等待時間，以及預設開啟的 AQE。這是一個可回退的起點，並不保證適合所有 workload。

接著依序確認：

1. 先縮小 join 真正需要的資料。 能先 filter 就先 filter，只保留 key 與必要欄位。與其先放寬門檻，讓 build side 變小通常更直接。
2. 比對估算與實際大小。 看計畫的統計資訊，以及已有執行結果中的 BroadcastExchange metrics。若估算不準，先處理統計資訊；資料每天變動很大時，也要考慮尖峰批次。
3. 把 Driver、Executors 與並行工作一起算。 relation 本身以外，還要容納讀取、建表、其他 tasks 與同時存在的 broadcast 資料。不能用 heap 減掉一個 data size 就當成安全餘額。
4. 有證據後，再做局部測試。 對大小穩定、確認有記憶體餘裕的小表，可先測試 query 層級的 hint，或小幅提高門檻。比較端到端耗時、shuffle、GC 與程序記憶體，並保留原設定以便回退。

全域調高門檻會影響其他 joins，hint 則可能在小表成長後仍持續要求 broadcast。兩者都需要後續追蹤，沒有「設一次就永遠安全」的數字。

如果只是等太久，拉長 timeout 有用嗎？

要先找時間花在哪裡。BroadcastExchange 會列出收集資料、建立 relation 與廣播的耗時；上游計算慢、Driver GC 或傳輸問題，都可能讓等待變長。

若確認 relation 大小合理、資源足夠，只是正常的上游計算確實需要更久，才值得測試比預設 300 秒更長的等待。若是資料太大或已經 OOM，增加 timeout 不會讓資料縮小，也不能保證逾時後自動改回 Sort-Merge Join。

這次實驗沒有刻意製造 timeout 或 OOM；我們用成功執行的四個案例，驗證策略怎麼改變。

用同一份資料跑四次，分開看誰改變了 join

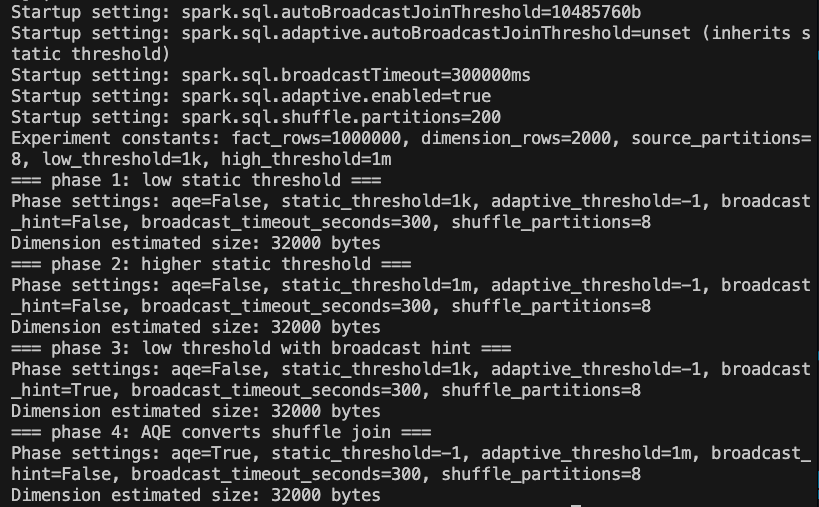

環境是兩個 Standalone Executors，各有 2 cores、512 MiB heap，共四個 task slots。資料由程式產生：大表 1,000,000 筆、小表 2,000 筆，各有八個 source partitions，以均勻的 product_id 做 inner join。

小表帶著 64 字元的 SHA-256 字串欄位 segment。最後除了計算筆數與大表欄位加總，也加總 segment 的長度，讓查詢真的需要這個欄位，避免只做 count 時被 optimizer 裁掉。

SMJ 是 Sort-Merge Join，BHJ 是 Broadcast Hash Join。這裡的 1k、1m 分別代表 1 KiB、1 MiB，刻意比預設 10 MiB 小，用來讓同一份小表跨過門檻；不是 production 建議值。四次的 timeout 都保留 300 秒。

調高門檻與加 hint，都能改變初始策略

小表的估算大小是 32,000 bytes。Phase 1 的 1 KiB 門檻容不下這個估算，因此這次採用 Sort-Merge Join，圖中能看到兩側排序後再 join。

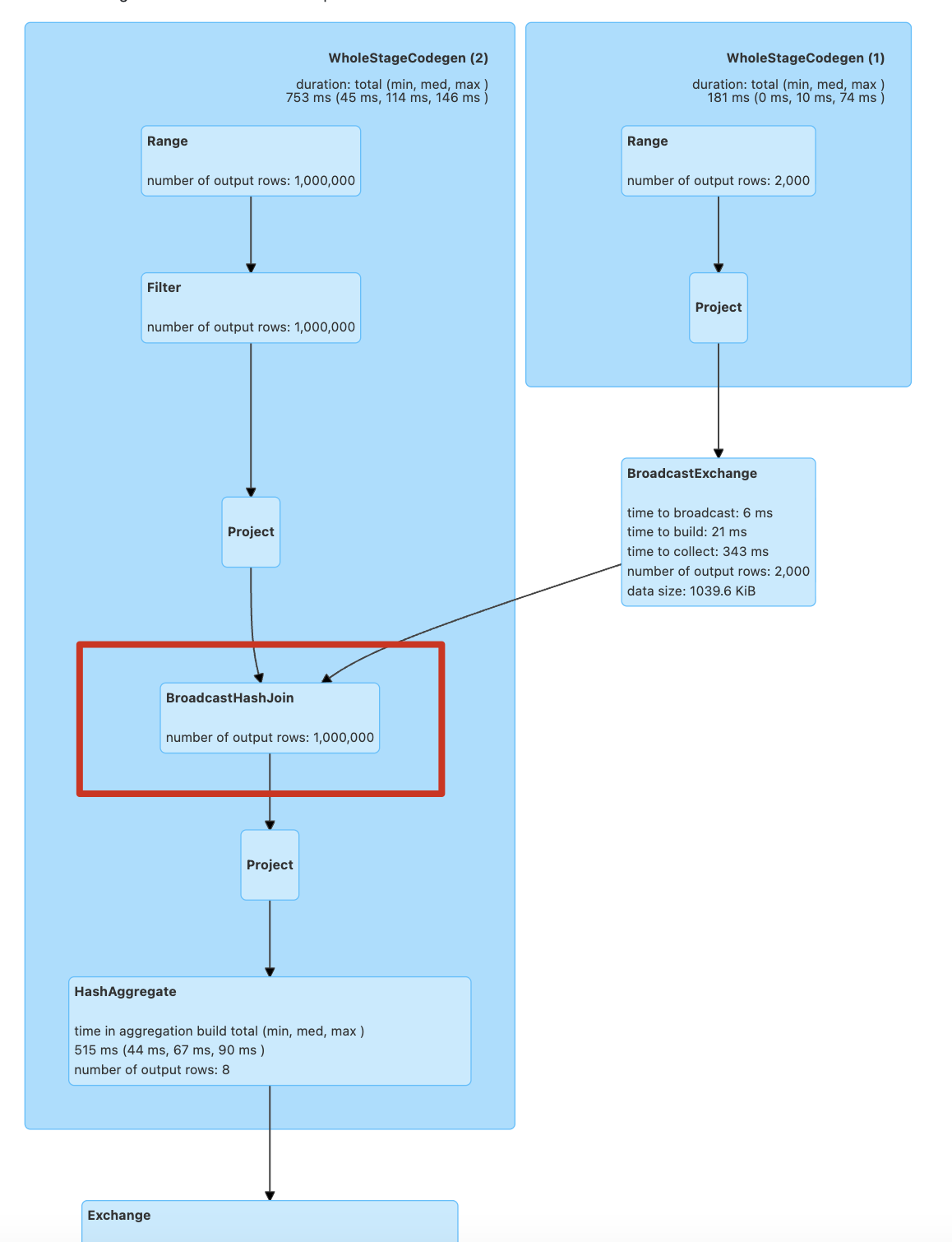

Phase 2 只把規劃時門檻提高到 1 MiB，估算落在門檻內，Spark 一開始就選擇 Broadcast Hash Join。右側 BroadcastExchange 顯示收集耗時 343 ms、建立 21 ms、廣播 6 ms，小表輸出 2,000 筆。

這裡最值得停一下的是 data size: 1039.6 KiB：它已經略大於設定的 1 MiB 門檻，卻成功完成 broadcast。原因在於選擇策略時比較的是估算，而這個 metric 描述執行時建立的 relation，兩者的計算方式不同。這也不是說 process 的總記憶體只用了這麼多。

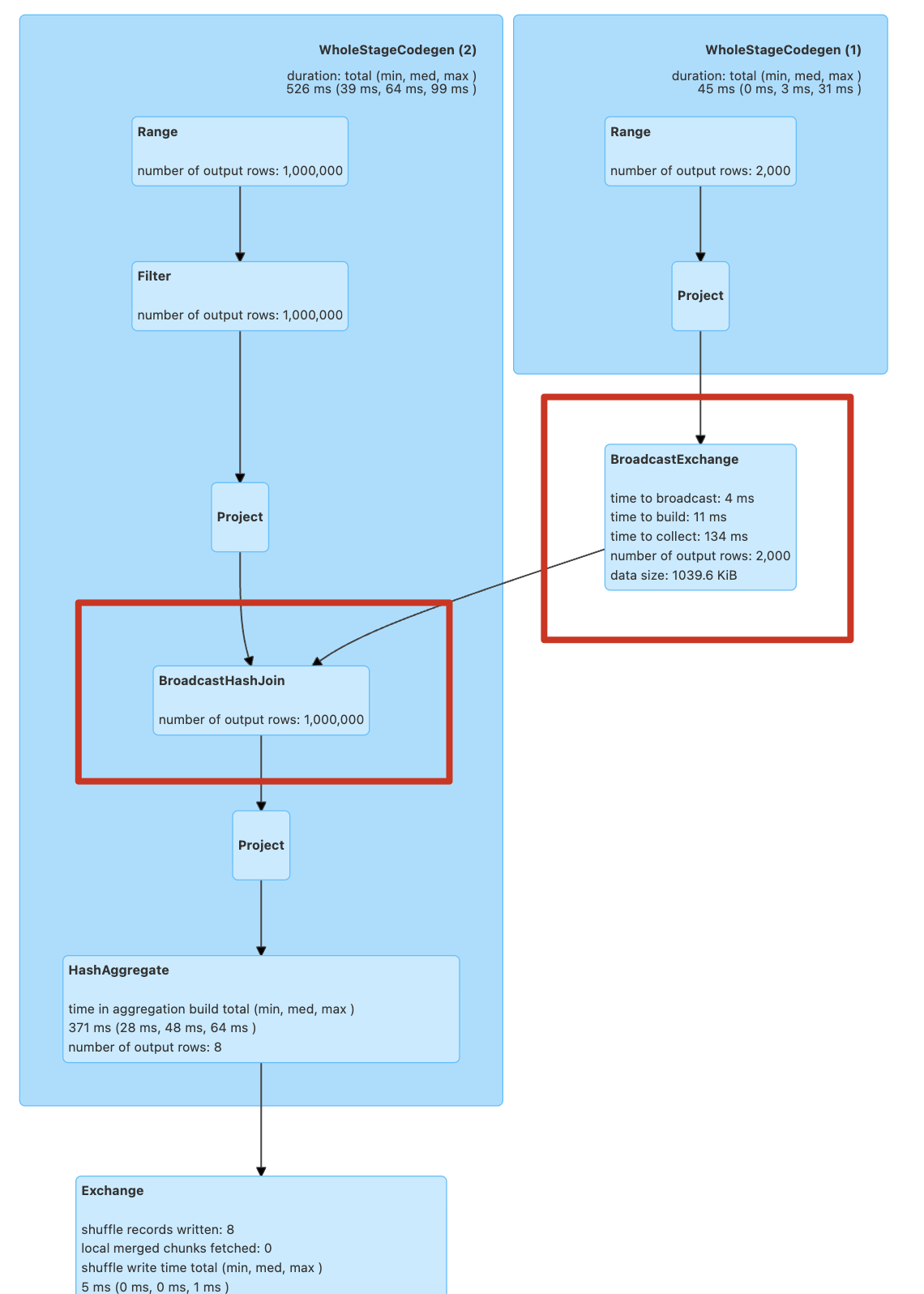

Phase 3 把門檻降回 1 KiB，但加上 broadcast hint，初始計畫依然採用 Broadcast Hash Join。這次驗證的是 hint 能越過自動門檻；它沒有消除建立與傳送小表的成本。

AQE 可以晚一點改主意，但前面的 shuffle 已經做了

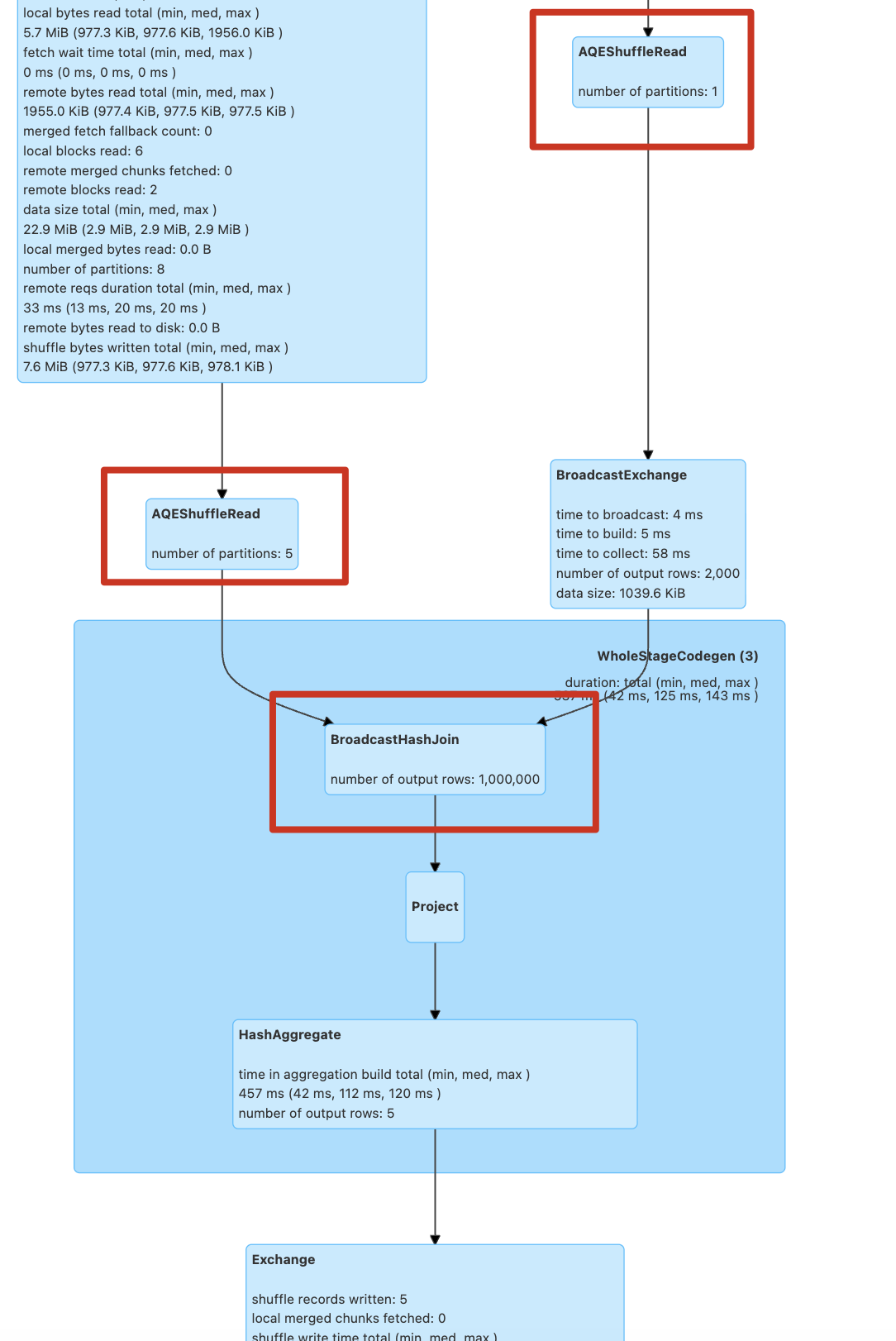

Phase 4 停用規劃時的自動 broadcast，另將 AQE 門檻設成 1 MiB。程式記錄的初始策略是 Sort-Merge Join，執行後變成 Broadcast Hash Join。

圖中還能看到兩側的 AQEShuffleRead，以及 build side 後面的 BroadcastExchange。這條路徑說明：Spark 先做出 shuffle，再根據執行期資訊改變 join，最後仍要收集並廣播小表。

AQE 增加了調整彈性，但若一開始就有準確資訊、能安全選用 broadcast，通常更有機會省下原本可避免的 shuffle。實際是否轉換，仍受 join 條件、執行期統計與其他規劃規則影響。

策略不同，結果要一樣

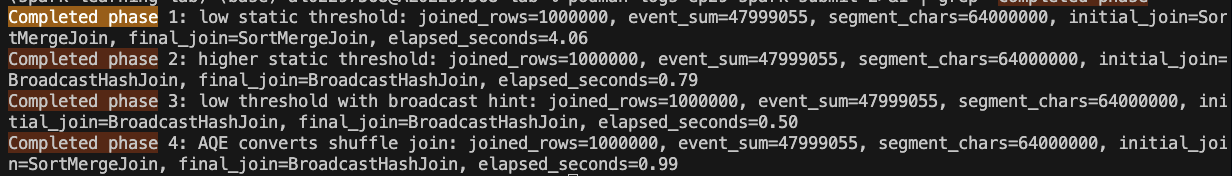

四個 phases 的結果都是 joined_rows=1000000、event_sum=47999055、segment_chars=64000000，初始與最終策略也符合各次設定。

這些是連續執行的小型對照，第一個 phase 還包含啟動與暖機成本，因此不把耗時差異解讀成加速比例。這次確認的是設定如何改變資料處理路徑。

這次我真正學到的是什麼？

這次我學到，「這張表很小」需要補上大小的來源。規劃時估算 32,000 bytes，執行時建立的 broadcast relation 卻是 1,039.6 KiB；兩個數字各自有用，也都無法單獨回答 Driver 和 Executors 是否安全。

我也把幾個開關的角色分清楚了：門檻讓 Spark 自動考慮 broadcast，hint 表達特定 query 的偏好，AQE 則等實際統計出來再調整。timeout 留給它完成工作的時間，並不改變這份工作的大小。

實務上，我會先 filter、裁剪欄位、確認估算與實際 relation，再檢查記憶體和並行工作。從預設值出發，有證據才局部調整，比先把門檻與等待時間一起拉高，更容易知道自己解決了哪個問題。

下一篇回到讀檔：如果資料分散在大量小檔案裡，Spark 要怎麼把它們安排進 scan tasks？調整每個 task 的讀取份量，和真的把小檔案合併起來，又有什麼差別？
