關於光纖紅光筆使用問題

  • 分享至 

  • xImage

想請教各位大神
光纖紅光筆要如何使用?
有什麼要注意的?
除了光纖紅光筆測光纖線以外?
還有其他的相關測室工具嗎?

在拜托各位大神解說了

froce iT邦大師 1 級 ‧ 2022-01-10 11:40:22 檢舉
紅光筆對著照下去就是了,然後另外一頭讓光纖頭對著牆壁看有沒有紅點。注意點就不要光線對著眼睛。
其他測試儀器,福祿克的OTDR買一台? XD
runan5678 iT邦研究生 1 級 ‧ 2022-01-10 13:58:40 檢舉
正常情況都是找佈線廠商測試,除非本身就是佈線廠商,買一台划算的 也有非Fluke的牌子較便宜
froce iT邦大師 1 級 ‧ 2022-01-10 15:38:10 檢舉
他又沒說預算當然推福祿克的啊。XD
圖片
  直播研討會
圖片
{{ item.channelVendor }} {{ item.webinarstarted }} |
{{ formatDate(item.duration) }}
直播中
4
Gary
iT邦好手 1 級 ‧ 2022-01-10 15:15:13

光纖紅光筆如何使用?注意事項?
https://kknews.cc/zh-tw/news/ekqmbly.html

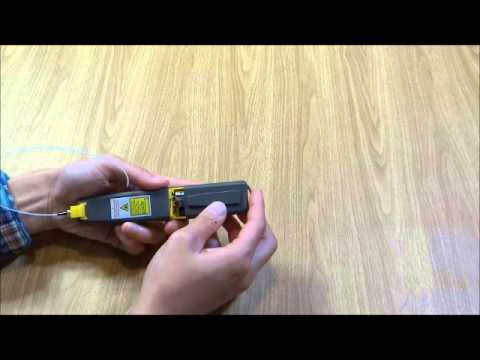

光纖紅光筆示範
Yes

2
yesongow
iT邦大師 1 級 ‧ 2022-01-12 11:20:56

光纖纜線,需剝皮、熔接尾線,再透過光纖收容箱、耦合器,接上軟的跳線

光纖收容箱(端)會用的接頭,有分(圓形)ST,(方形)SC,(扁細的)LC

網路交換器上的光纖模組,常見的有LC接頭!早期的Cisco GBIC會使用方形SC

重點1
你要使用(紅光筆)測試,可將ST or SC跳線,白色陶瓷(圓柱體)
可以直接插在(紅光筆)的紅光輸出孔上,尺寸是可以的

而LC的白色陶瓷部分,太細小,無法穩定的插在(紅光筆)的孔上
需轉接,這樣你就需要
LC耦合器x 1組
光纖跳線LC ST x 1條

650nm是可見紅光
850nm是多模光纖模組傳送的光,可靠距離在300公尺,品質好的光纖可達550公尺!

1310nm是不可見光,是單模光纖模組傳送的光
15xxnm~18xxnm,可傳遞的距離,就更遠了

不管是多模(50/125 or 62.5/125)or單模(9/125)光纖,都可以使用(紅光筆)追查斷線點

重點2
網路搜尋到的文章,你可以參考看一看
https://www.jannet.hk/optical-fiber-cable-zh-hant/

1

常用光纖測試儀表
1.可見紅光筆(VFL):用於基本光纖鏈路查修相當方便,透過紅光洩漏位置可以判斷線路有沒有通、是否有折到光纖,但無法得知損耗dB值。
2.光源、光功率計(Source & OPM):也可以說是光的三用電錶,透過一收一發的兩台設備,能知道光纖鏈路損耗dB值。
3.光時域反射器(OTDR):單一設備便能測試1.光纖鏈路損耗 2.未知光纖長度 3.事件點。
4.光纖端面檢視器(Inspector):查驗光纖接頭端面品質,經研究發現高達9成的光纖障礙都是因為端面受損或髒汙所導致。
