上篇介紹了矩陣 LED 的相關知識～

因為 Led.Matrix 的 API 很多，
所以這次我決定要改變方式講解！

謎之音：欸？ Σ(＊ﾟдﾟﾉ)ﾉ

因為Johnny Five 的 Led.Matrix API有八大類，裡面又有不同的參數...

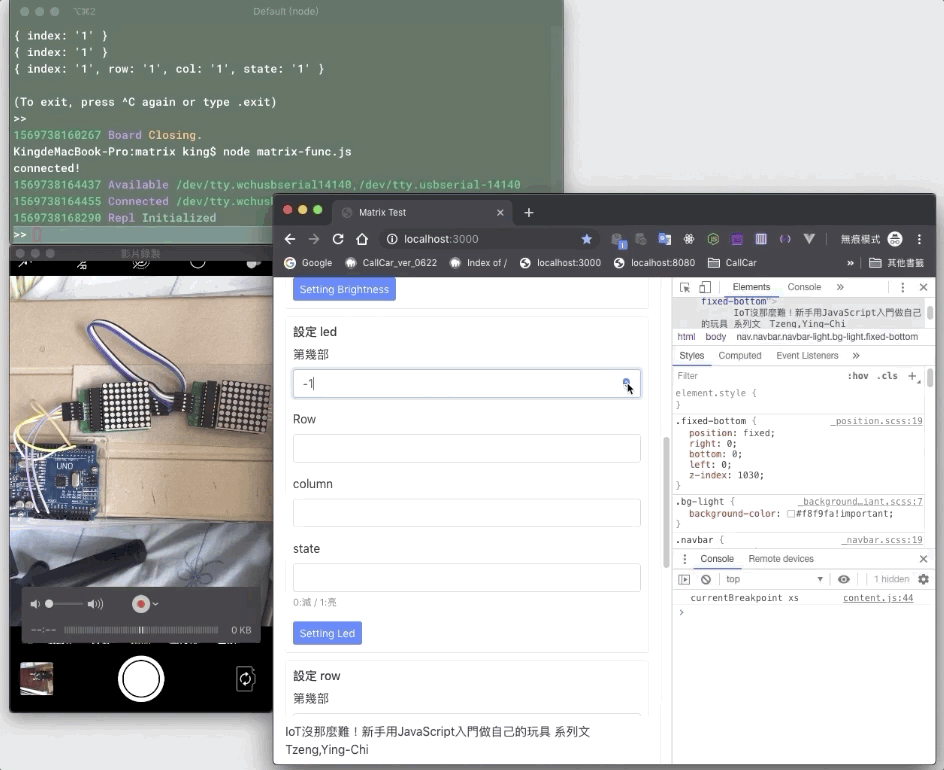

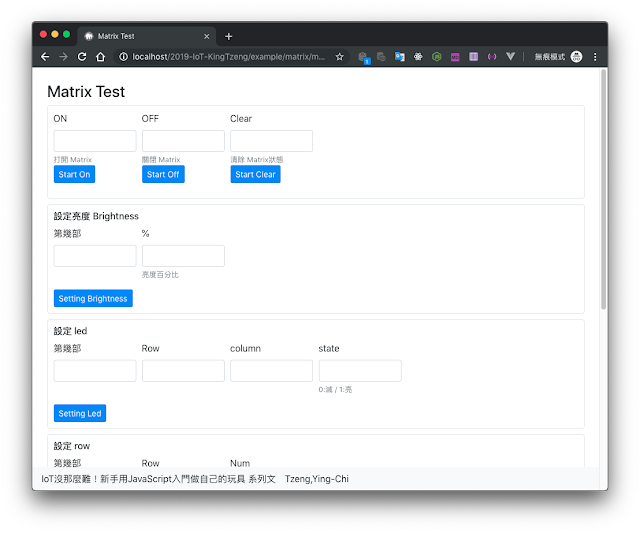

所以我寫了一個網頁可以讓大家更了解一下用法～

檔案名稱：matrix-func.js
github：tinatyc/2019ironman-JS-IoT

開始介紹～ d(･∀･)b

我們搭配官方的API一起來看～

Led.Matrix API
http://johnny-five.io/api/led.matrix/

先從簡單的開始，

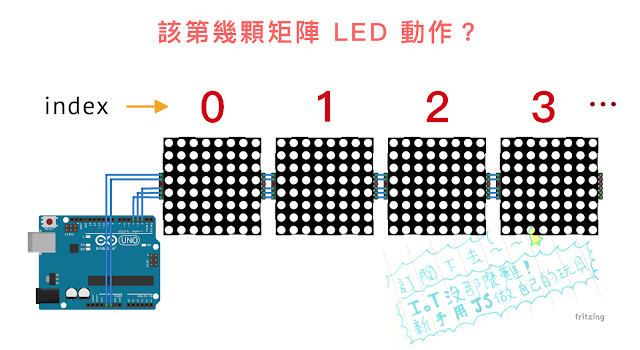

在上一篇，有說到device index要怎麼看～

LED Matrix API 的 on()、off()、clear()
參數都只有一個，就是指定 device index 然後動作～

• on(device index)
  功能：點亮矩陣 LED

• off(device index)
  功能：關閉矩陣 LED

若要特定的 device 動作，括弧內則要寫參數。
這邊注意打開 LED 指的是點亮 / 關閉 Matrix 內的 LED，純粹是對 LED 做動作，並不會改變矩陣的顯示狀態。

• clear(device index)
  功能：清除矩陣的狀態

若要特定的 device 動作，括弧內則要寫參數。
off 是關閉 LED 而已，但真正要完全清除顯示狀態並關閉矩陣的話需要使用 clear() 。

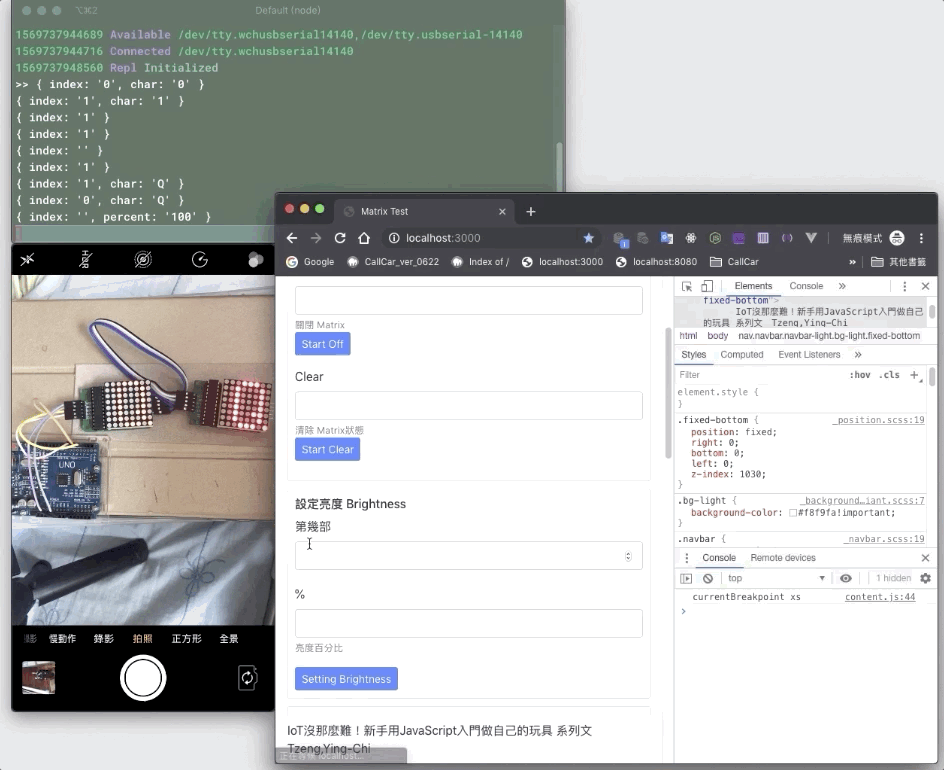

• brightness(device index,1-100)
  功能：設定矩陣 LED 的亮度

第一個參數為指定device，第二個參數為亮度數值 1-100 的百分比數字。

• led(device index, row, col, state)
  功能：用座標的方法，設定矩陣的 LED 亮滅/狀態。

state參數 0 為滅、 1 為亮，其餘數字不會有動作，
若為 RGB 的矩陣 LED 則可以設定顏色。

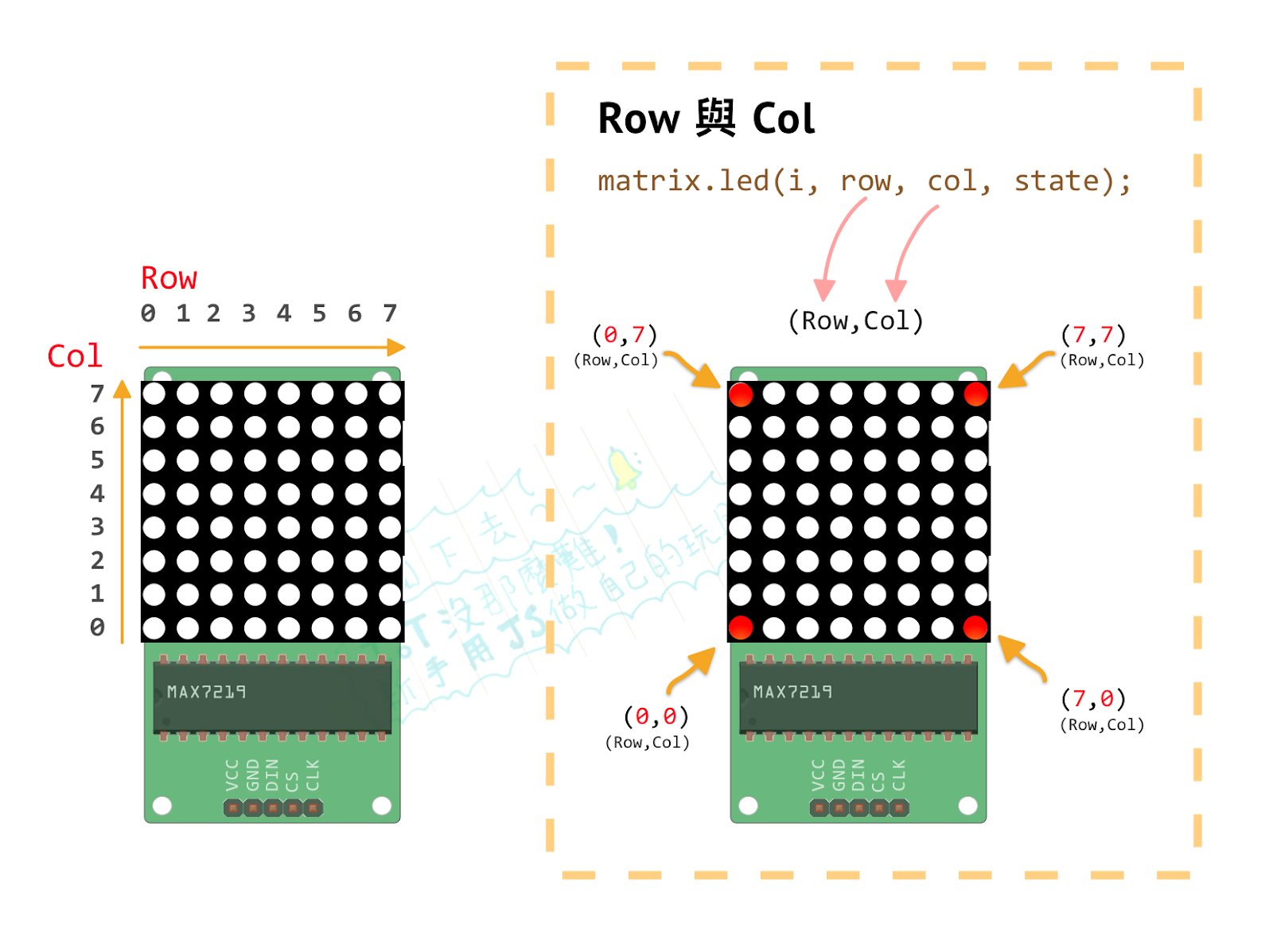

那row 和 col 的座標怎麼看呢？

畫圖舉例來說：

可以把
led(device index, row, col, state) 裡面的 row 、 col 當成座標 (row, col)，來看～
譬如來說，最左下角為起點(0,0)，由上角為(7,7)，這樣要讓任意哪一點亮就能簡單的操作！

操作的話就會像這樣：

• row(device index, col, 0-255)
  功能：設定第 i 排的 column 的 n 顆 led 亮/滅。

• col(device index, col, 0-255)
  功能：設定第 i 排的 column 的 n 顆 led 亮/滅。

n 採用的是十進制的二進位表示法，數值範圍（0～255）。

謎之音：...這...這蝦咪碗糕？ಠ_ಠ

本魯宅：這就牽扯到數位邏輯了...但因為這樣講又要扯到好遠～
所以我用畫圖來解釋！

這是數位邏輯運算的一種方法，2 為基數，由2的次方升冪組成。

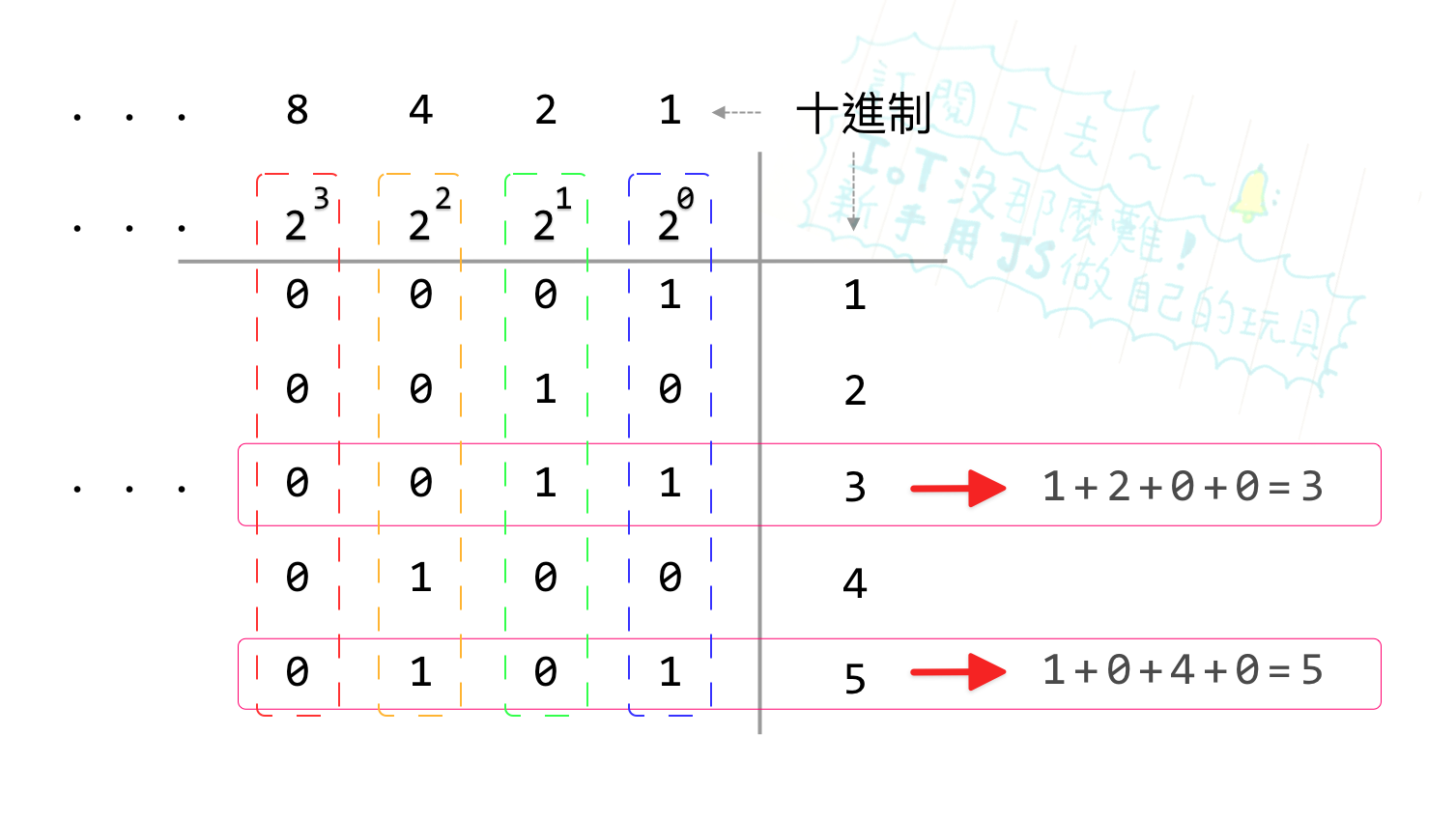

由圖來解釋這是一個簡單的真值表，
十進位若用二進位來表示的話，會像下圖左邊的0000、0001這樣表示，每個數值代表二的n次方；

舉例來說：
數字 5 在二進位表示法的話會變成「0 1 0 1」即「8＊0 + 4＊1 + 2＊0 + 1＊1 」

看文字太痛苦了！看圖吧XD

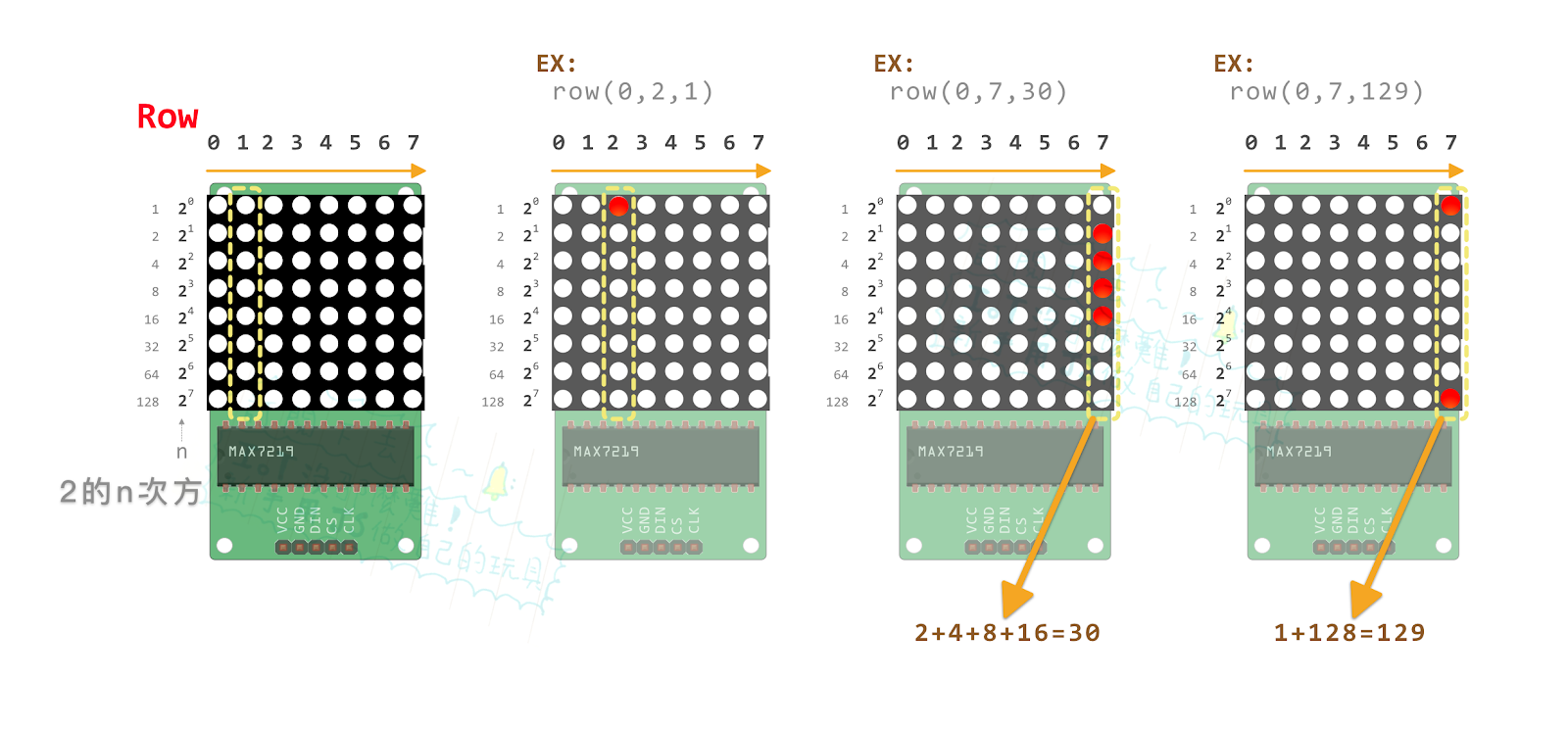

所以在看 LED Matrix API 的 row() 和 col() 的 第三個參數「0-255」 就是這個意思～

舉例來說：

• draw(device index, char)
  功能：顯示已定義的字元表字元。

已經預定義的字元表在Johnny-Five裡有寫到，總共有這些字
PS：中文字目前我試是還不行，可能還需要轉譯之類的，之後有時間再來看看QQ..

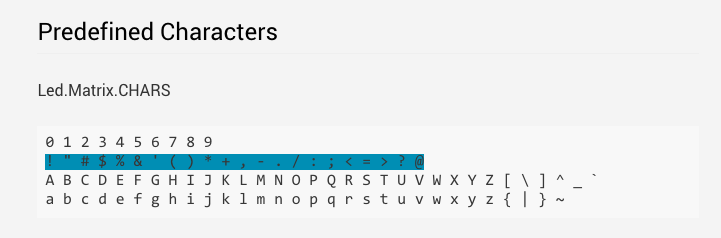

Predefined Characters - Led.Matrix.CHARS

終於講完矩陣LED了....

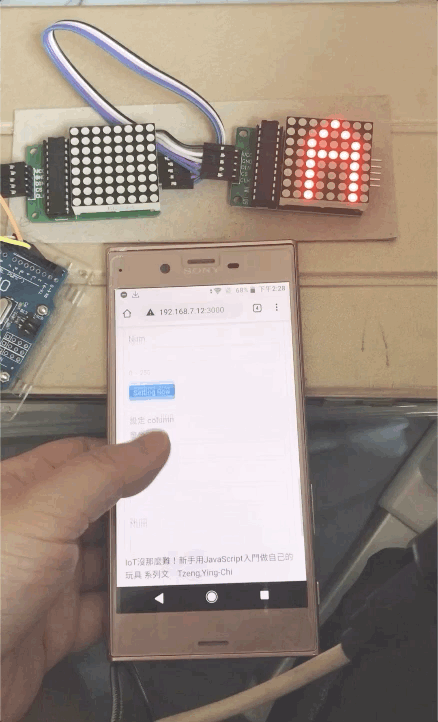

把矩陣透過soket.io來控制的話，可以玩出很多樣貌的喔～ლ(╹◡╹ლ)

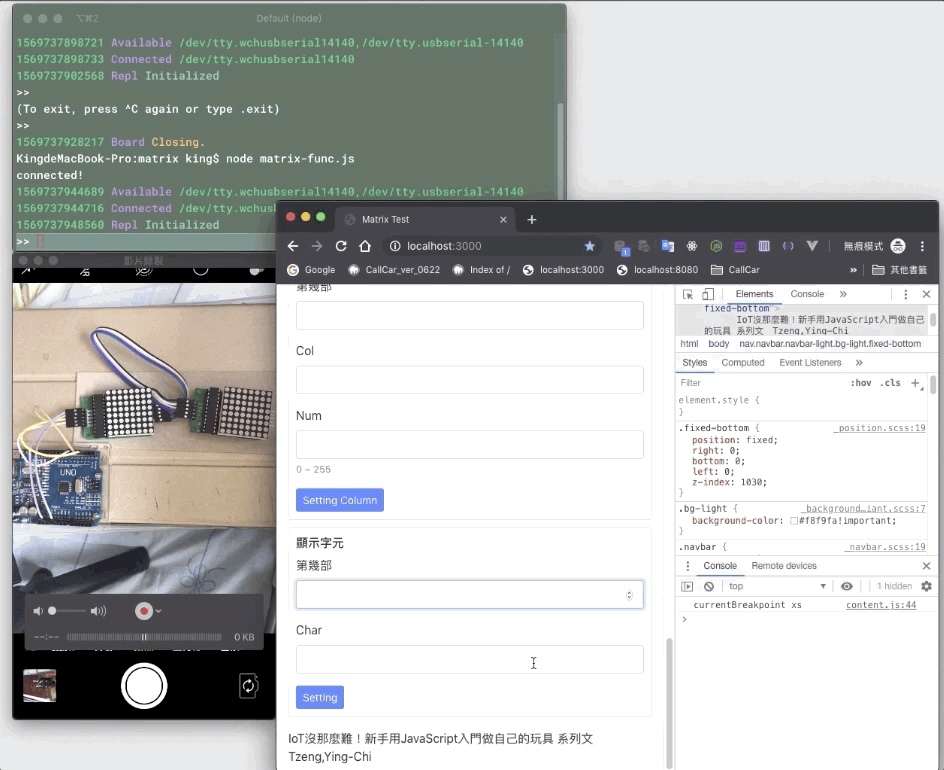

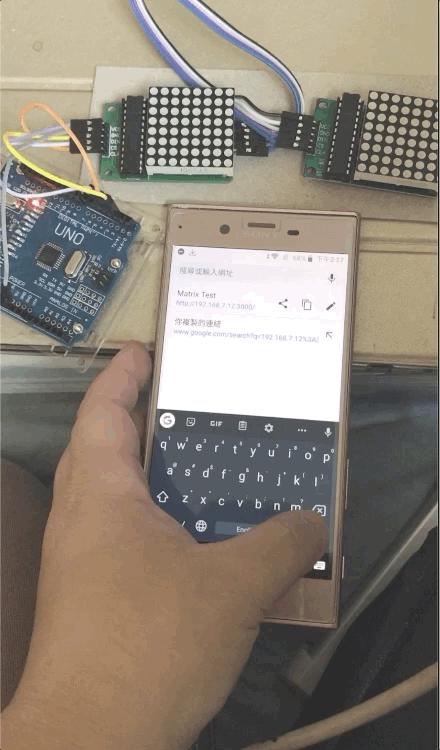

控制字元

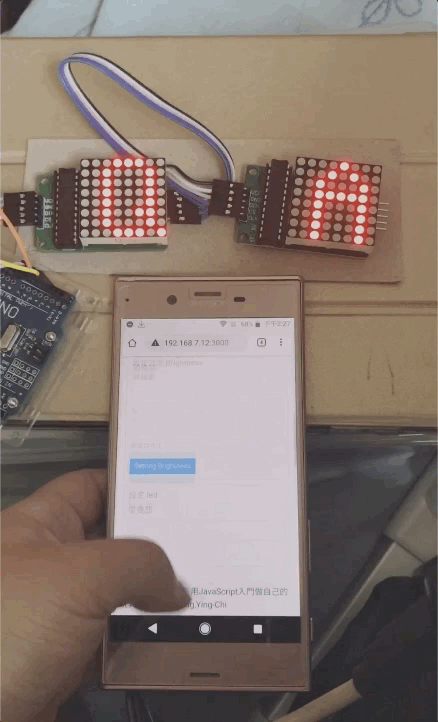

清除狀態

下篇不知道講什麼.... (;´༎ຶД༎ຶ´)
那麼我們下篇見....

文後

婀....這篇是矩陣參數很燒腦....Orz
