本魯宅：第29篇了～時間真的過的好快啊～
謎之音：你也沒寫出什麼啊...(ΦωΦ)

今天要寫的是～下音樂～
登登楞登～登登～ (多拉A夢的音效)

「邁向終點吧！鋼鐵熊俠！」ᕙ(˵ ಠ ਊ ಠ ˵)ᕗ

謎之音：不就是之前的光敏電阻篇改一下嗎....
本魯宅：不！~~我加了動畫～~~（被打）

故事是這樣開始的…

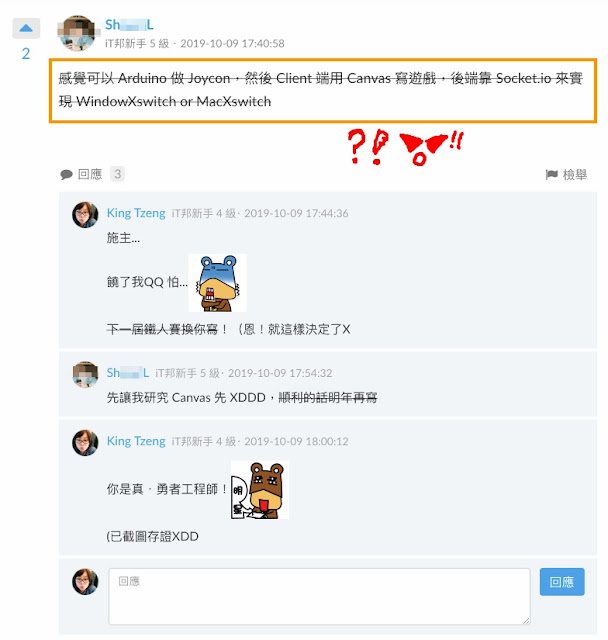

本系列結束前，一直有個讓我念念不忘的留言...
記得這位邦友是這樣說的...

From：
[Day 24]-用JS控制Arduino吧！不動看不懂！最狂的加速度解說！ - Johnny Five 之 Accelerometer 三軸加速度計 - 實作篇

我們的邦友總是那麼熱情的來留言～（謝謝大家～鞠躬！( ￣□￣)/ <(￣ㄧ￣ ) <(￣ㄧ￣ )
本魯心之音：但看到這則留言我好害怕RRR.......這....這本魯寫不出來吧.....

~~好在這位邦友說他明年要寫～我們謝謝他～~~
真．勇者工程師要創造新的遊戲平台了！！（欸欸！不對吧 X

好吧！~~那我來為你指引道路吧~~～
（欸！就和你說不對！！被打...(￣ε(#￣)☆ ）

怎麼做？想法是這樣的～

昨天實作 Joystick 物件 X 軸和 Y 軸，變化時會返回大約 -1～1 的數值，
就用這個數值來讓熊俠飛起來～但怎麼利用呢？

這次我們用 CSS3 的 transform:translate(x,y); 屬性來改變小熊在頁面上的位置！

先從網頁解構來看

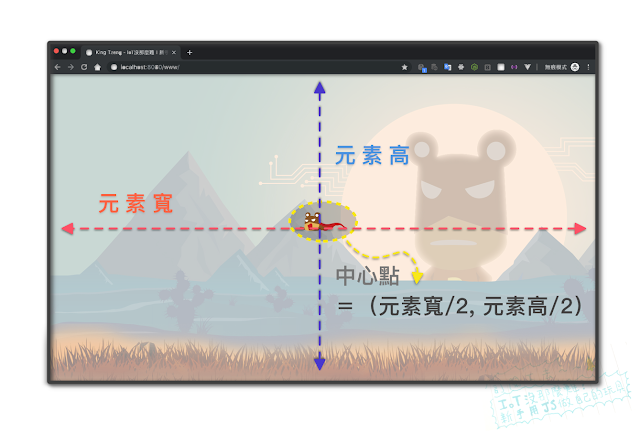

初始化 - 中心點

假設遊戲一開始熊俠設定在視窗中心點出發，首要我們要取得網頁的中心點位置，
而 User 的瀏覽器視窗大小不會一樣大，那中心點的數值也會因人而異！

就要使用 JavaScript 幫助取得視窗的寬高數值，取得總視窗寬高後再除上 2 就是中心點位置。

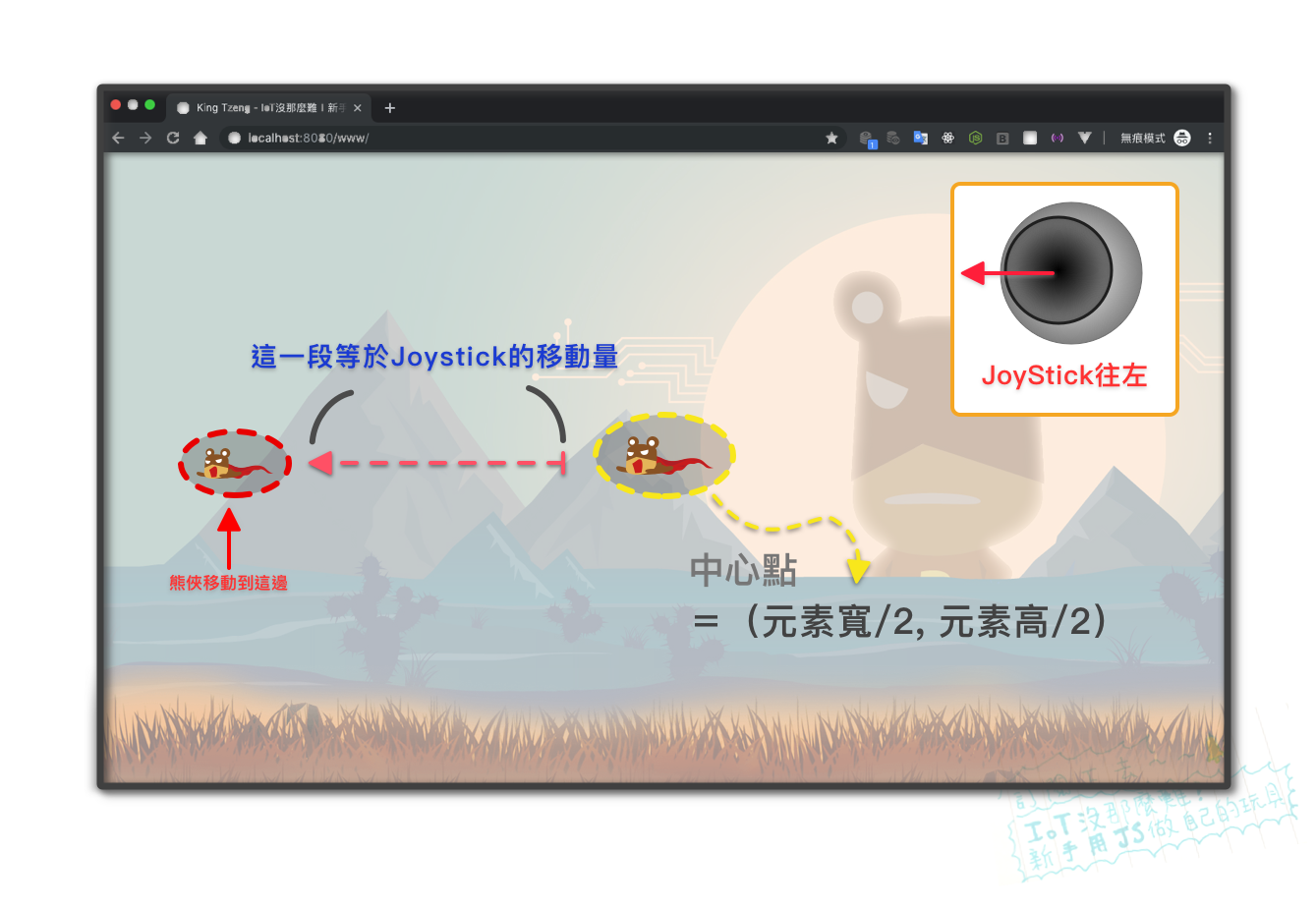

熊俠的位置 - 移動變量

我們從 Arduino 那邊取得 Joystick 的數值後加以處理，
移動熊俠需要可變的數值由昨天可知 Joystick 數值落在 -1 ～ +1 之間，我們需要把 Joystick 移動了多少轉成在視窗上的移動多少的位置。

故：

熊俠的移動量變數＝ Joystick 回傳的數值 * 視窗中心點位置;

接下來～

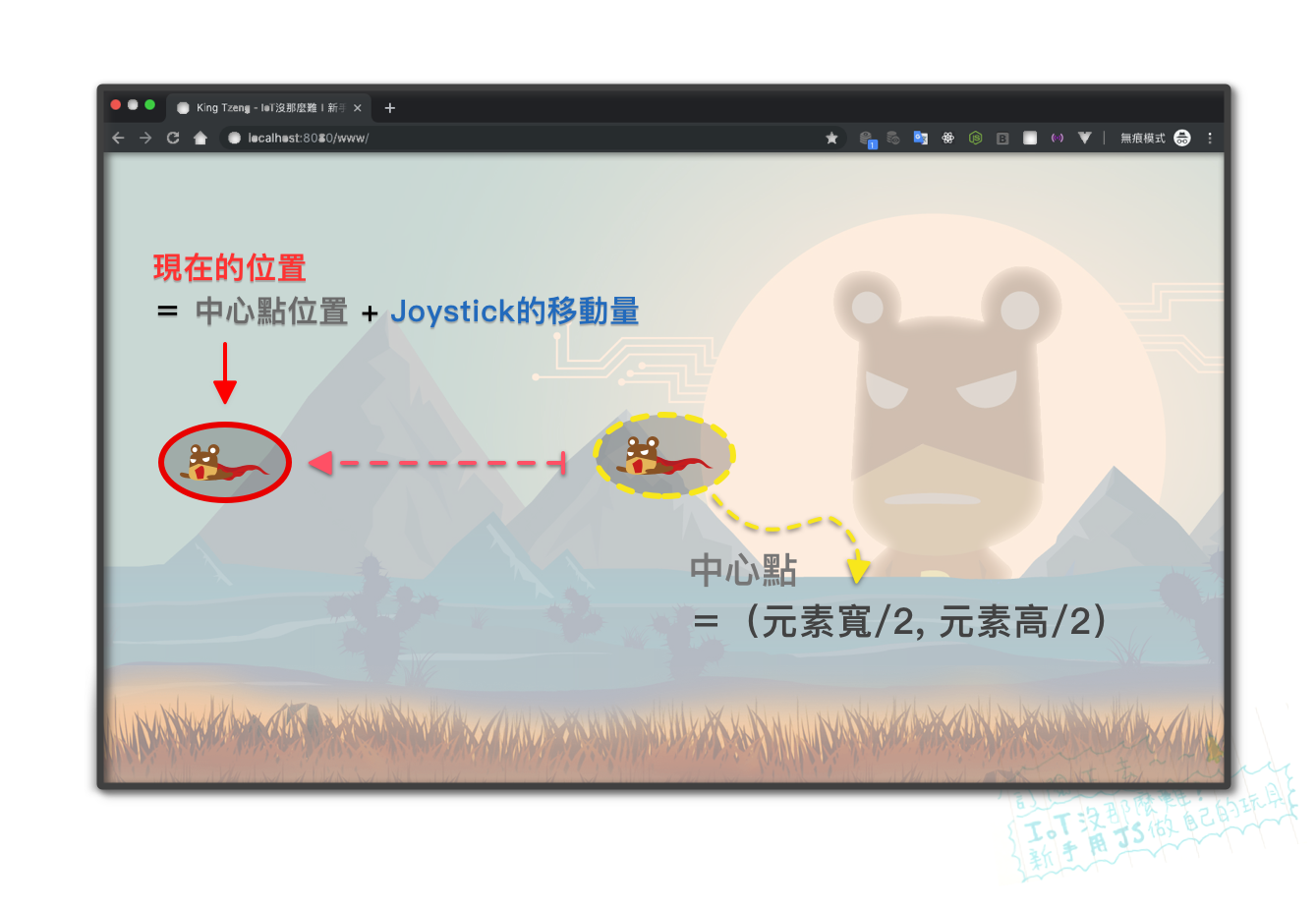

只要把剛剛熊俠移動了多少加上視窗中心點的位置，就會變成熊俠現在飛到的位置，
這樣就搞定啦！ヽ(・×・´)ゞ

當前熊俠的位置＝視窗中心點 + 熊俠的移動量變數

本魯宅：~~484很簡單啊~~～( ￣ 3￣)y▂ξ
謎之音：屁啦！！！

恩....只是要腦筋要轉一下而已啦....
我也是在紙上畫出來想了一下才想好的....Orz

（燒腦ing........）

由於我們上次就切好版了！這次直接進入程式吧～(๑•̀ㅂ•́)و✧

後端部分

我們取 Joystick 的數值，
這次有 X 軸與 Y 軸的兩個數值，用 Socket.io 傳給前端接收；

  socket.emit('startData', {
    jXAxis: jXAxis,
    jYAxis: jYAxis,
  });

完整程式碼

  var io = require('socket.io');
  var express = require('express');
  var five = require('johnny-five');

  var board = new five.Board();
  var app = express();

  app.use(express.static('www'));
  var server = app.listen(3000, function() {
    console.log('connected!');
  });

  var sio = io(server);

  board.on('ready', function() {
    var joystick = new five.Joystick({
      //   [ x, y ]
      pins: ['A0', 'A1'],
    });

    sio.on('connection', function(socket) {
      joystick.on('change', function() {
        console.log('  x : ', this.x);
        console.log('  y : ', this.y);
        jXAxis = this.x;
        jYAxis = this.y;
        socket.emit('startData', {
          jXAxis: jXAxis,
          jYAxis: jYAxis,
        });
      });
    });
  });

前端部分

這次有加上~~看起來像~~遊戲的元素，
像是鐵人鍊成啦～~~歷年來我的鐵人鍊成獎牌啊~~～（沒有這不是炫耀XD

HTML

  <div class="bg">
    <div class="top"></div>
    <div class="someimg">
      <img class="flag" src="img/flag.png" alt="" />
      <img class="iron iron1" src="img/iron1.png" alt="" />
      <img class="iron iron2" src="img/iron2.png" alt="" />
    </div>
    <div class="bear"><img src="img/bear-fly.svg" alt="" /></div>
    <div class="footer"><img src="img/footerbg.png" alt="" /></div>
    <div class="bell">
      <p>訂閱下去 - IoT沒那麼難！新手用JavaScript入門做自己的玩具～</p>
    </div>
  </div>

CSS Style

這次我們使用 CSS 的 transform:translate 屬性，來改變熊俠的位置！

// 定義平移 2D 元素
{
  transform:translate(x,y);
}

改變的數值就和上面寫的一樣～
Joystick 移動量轉為元素平移量算出後，利用 jQuery 的 .css() 函式改變小熊位置即可！

translate 的 x，Value 為 Joystick 的 X 軸移動量，
translate 的 y，Value 為 Joystick 的 Y 軸移動量；

這次還有在一些 HTML 元素加上 CSS 動畫，看起來比較像遊戲～

CSS 動畫取用自 - Animate.css
https://daneden.github.io/animate.css/

JavaScript

var socket = io.connect();

var xCenter = $('.bg').width() / 2; // 取得水平中心點
var yCenter = $('.bg').height() / 2; // 取得垂直中心點

socket.on('startData', function(data) {
    // 當socket開始連線時，接收資料
    // console.log(data);
    XAxis = data.jXAxis;
    YAxis = data.jYAxis;

    // 取到小數點後兩位數
    XVal = XAxis.toFixed(2);
    YVal = YAxis.toFixed(2);

    // 取 joystick X軸移動量，轉成視窗元素 X軸 移動量
    varXVal = XVal * xCenter;
    // 熊俠 X軸 的位置
    bearXPos = xCenter + varXVal;

    // 取 joystick Y軸移動量，轉成視窗元素 Y軸 移動量
    varYVal = YVal * yCenter;
    // 熊俠 Y軸 的位置
    bearYPos = yCenter + varYVal;

    // 使用 jQ .css()函式改變熊俠位置
    $('.bear').css(
        'transform',
        'translate(' + bearXPos + 'px, ' + bearYPos + 'px',
    );
});
