利用土壤濕度計插入土中偵測土壤濕度，原理其實是偵測兩塊金屬片的導電度換算成濕度，當溼度越高導電度也越高，感測器輸出的模擬值將增大。搭配繼電器模組，蜂鳴器模組等，組成一個土壤濕度報警設備，常用在自動澆水系統、花盆土壤濕度檢測和自動灌溉系統等。
電阻式土壤溼度感測模組
電容式土壤溼度感測模組

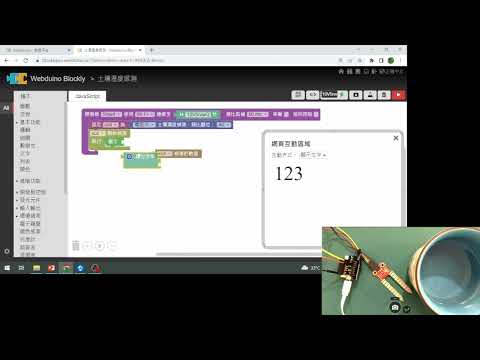

「土壤濕度偵測模組」有三支針腳，分別是訊號腳 S、GND 和 VCC，將 S 接在 A0 的位置，VCC 接 3.3V，GND 接 GND。SMART開發板的A0腳位需和光敏電阻共用，實作時建議可把光敏電阻用雙層黑色膠帶蓋住，較差方法是把光敏電阻剪掉移除。使用壽命：大約1年(表面鍍金處理，加強了導電性和抗腐蝕性)
