紅外線接收與發射，常見於我們日常生活的電器用品，舉凡電視機、冷氣機、遙控電風扇、玩具...等，只要有「遙控器」的電器，大多都是利用紅外線發射與接收的原理。
紅外線發射器的長相就很類似一個大顆的 LED 燈，使用紅外線發射器，一定得使用 5 號腳位，因為該腳位就是具備振盪器功能的腳位，才能發出紅外線訊號使用的方波，接別的腳位是無效的，紅外線發射器和 LED 一樣有長短腳之分。
長的針腳接3.3V，短的針腳接GND。
本實作由Mini超薄紅外遙控器和38KHz紅外接收模塊組成，遙控器具有17個功能鍵，發射距離最遠可達8米，適合在室內操控各種設備。
紅外接收模塊可接收標準38KHz調製的遙控器信號，可找出遙控器各按鈕的信號解碼，進而製作各種遙控機器人或互動作品。
本實作的發射模組採用下面這個比較好接杜邦線，另外發射與接收是使用兩塊不同的SMART開發板下去接線實作。若有小型麵包板也可以共用一個SMART開發板進行實作。

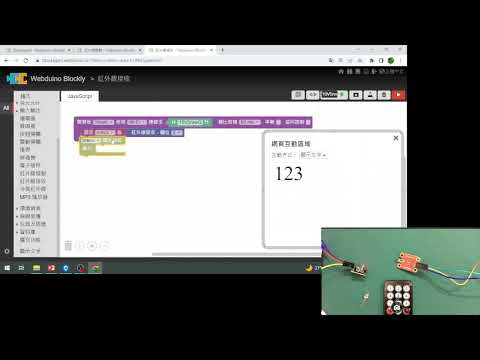

紅外線接收遙控器代碼
紅外線發射
