昨天最後有提到，我們到目前為止，可以過橋跟出國是為我們把 FORWARD policy 設定成 ACCEPT，但其實安裝 Docker 以後，他是設定成 DROP 的，於是我們也透過以下指令來把設定調整回來:

sudo iptables --policy FORWARD DROP

把 FORWARD 設定成 DROP 後，我們來 ns1 裡試試看目前的情況:

測試是否能抵達 ns2 (過橋)

ubuntu@ip-xxx:~$ sudo ip netns exec ns1 bash
root@ip-xxx:/home/ubuntu# ping 172.17.0.3 -c 2
PING 172.17.0.3 (172.17.0.3) 56(84) bytes of data.

--- 172.17.0.3 ping statistics ---
2 packets transmitted, 0 received, 100% packet loss, time 1002ms

無法 ping 成功，同時間我們也在 host 去針對 docker1 錄封包：

ubuntu@ip-xxx:~$ sudo tcpdump -i docker1 -nn
tcpdump: verbose output suppressed, use -v or -vv for full protocol decode
listening on docker1, link-type EN10MB (Ethernet), capture size 262144 bytes
13:35:05.581568 IP 172.18.0.2 > 172.17.0.3: ICMP echo request, id 37263, seq 1, length 64
13:35:06.583079 IP 172.18.0.2 > 172.17.0.3: ICMP echo request, id 37263, seq 2, length 64

這邊可以看到，其實 docker1 是有收到這個 ICMP echo request 的喔，同時也對 veth1-br 錄封包的話，會發現 veth1-br 沒有收到請求，也就是 docker1 收到了，但沒有轉給 veth1-br。

測試是否可以出國

root@ip-xxx:/home/ub![https://ithelp.ithome.com.tw/upload/images/20221015/201518577bRPh6WhNE.png](https://ithelp.ithome.com.tw/upload/images/20221015/201518577bRPh6WhNE.png)untu# ping 8.8.8.8 -c 2
PING 8.8.8.8 (8.8.8.8) 56(84) bytes of data.

--- 8.8.8.8 ping statistics ---
2 packets transmitted, 0 received, 100% packet loss, time 1028ms

無法 ping 成功，同時對 docker1 錄封包：

ubuntu@ip-xxx:~$ sudo tcpdump -i docker1 -nn
tcpdump: verbose output suppressed, use -v or -vv for full protocol decode
listening on docker1, link-type EN10MB (Ethernet), capture size 262144 bytes
13:38:42.995503 IP 172.18.0.2 > 8.8.8.8: ICMP echo request, id 37276, seq 1, length 64
13:38:44.023108 IP 172.18.0.2 > 8.8.8.8: ICMP echo request, id 37276, seq 2, length 64

docker1 一樣有收到，但同一時間對 ens5 錄封包的話，會發現 ens5 沒有收到任何請求，跟對 ns2 ping 一樣，是 docker1 有收到，但沒有轉發到 ens5。

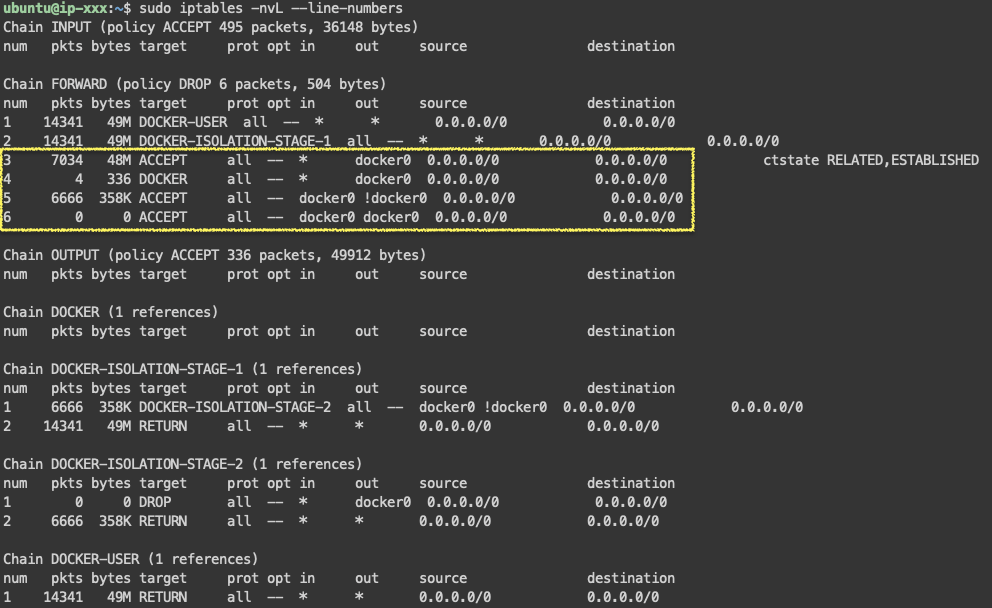

我們來觀察一下目前 host 中 iptables 的設定，試著來看看 Docker 對 iptables 有做什麼調整:

因為都是 docker1 收得到，但沒有轉發，所以我特別關注了 FORWARD 這個區塊，標示起來的這幾條規則是我懷疑有相關的，讓我們逐一來試試看:

先來看看 num 為 6 的規則:

Chain FORWARD (policy DROP 6 packets, 504 bytes)
num   pkts bytes target     prot opt in     out     source               destination
6        0     0 ACCEPT     all  --  docker0 docker0  0.0.0.0/0            0.0.0.0/0

這條規則的意思應該是允許轉發從 docker0 進入並且從 docker0 離開的，我推測如果對 docker1 加上這條應該可以讓 ns1 到 ns2，來試試看:

ubuntu@ip-xxx:~$ sudo iptables -t filter -A FORWARD -i docker1 -o docker1 -j ACCEPT

到 ns1 裡 ping 看看 ns2 的 172.18.0.3:

root@ip-xxx:/home/ubuntu# ping 172.18.0.3 -c 2
PING 172.18.0.3 (172.18.0.3) 56(84) bytes of data.
64 bytes from 172.18.0.3: icmp_seq=1 ttl=64 time=0.080 ms
64 bytes from 172.18.0.3: icmp_seq=2 ttl=64 time=0.067 ms

--- 172.18.0.3 ping statistics ---
2 packets transmitted, 2 received, 0% packet loss, time 1022ms
rtt min/avg/max/mdev = 0.067/0.073/0.080/0.006 ms

果然可以 ping 到了，那當然 veth1-br 也有收到封包:

ubuntu@ip-172-31-59-121:~$ sudo tcpdump -i veth1-br -nn
tcpdump: verbose output suppressed, use -v or -vv for full protocol decode
listening on veth1-br, link-type EN10MB (Ethernet), capture size 262144 bytes
13:56:22.424809 IP 172.18.0.2 > 172.18.0.3: ICMP echo request, id 37311, seq 1, length 64
13:56:22.424830 IP 172.18.0.3 > 172.18.0.2: ICMP echo reply, id 37311, seq 1, length 64
13:56:23.447113 IP 172.18.0.2 > 172.18.0.3: ICMP echo request, id 37311, seq 2, length 64
13:56:23.447134 IP 172.18.0.3 > 172.18.0.2: ICMP echo reply, id 37311, seq 2, length 64

接著讓我們看一下 num 5 這條規則:

Chain FORWARD (policy DROP 6 packets, 504 bytes)
num   pkts bytes target     prot opt in     out     source               destination
5     6666  358K ACCEPT     all  --  docker0 !docker0  0.0.0.0/0            0.0.0.0/0

這條規則跟 6 很像，只是是加上了 !，所以是允許轉發從 docker0 進入但不是從 docker0 離開的封包？我推測如果對 docker1 加上這條應該可以讓 ns1 到外部去，來試試看:

ubuntu@ip-xxx:~$ sudo iptables -t filter -A FORWARD -i docker1 ! -o docker1 -j ACCEPT

到 ns1 裡去 ping 看看 8.8.8.8:

root@ip-xxx:/home/ubuntu# ping 8.8.8.8 -c 2
PING 8.8.8.8 (8.8.8.8) 56(84) bytes of data.

--- 8.8.8.8 ping statistics ---
2 packets transmitted, 0 received, 100% packet loss, time 1000ms

欸，還是失敗的，讓我們看看對 docker1 錄的封包:

ubuntu@ip-xxx:~$ sudo tcpdump -i docker1 -nn
tcpdump: verbose output suppressed, use -v or -vv for full protocol decode
listening on docker1, link-type EN10MB (Ethernet), capture size 262144 bytes
14:00:51.790927 IP 172.18.0.2 > 8.8.8.8: ICMP echo request, id 37334, seq 1, length 64
14:00:52.791110 IP 172.18.0.2 > 8.8.8.8: ICMP echo request, id 37334, seq 2, length 64

跟之前一樣，有收到 ICMP echo request，那這時候 ens5 的情況呢？

ubuntu@ip-172-31-59-121:~$ sudo tcpdump -i ens5 icmp  -nn
tcpdump: verbose output suppressed, use -v or -vv for full protocol decode
listening on ens5, link-type EN10MB (Ethernet), capture size 262144 bytes
14:00:51.790972 IP 172.31.59.121 > 8.8.8.8: ICMP echo request, id 37334, seq 1, length 64
14:00:51.797111 IP 8.8.8.8 > 172.31.59.121: ICMP echo reply, id 37334, seq 1, length 64
14:00:52.791147 IP 172.31.59.121 > 8.8.8.8: ICMP echo request, id 37334, seq 2, length 64
14:00:52.797291 IP 8.8.8.8 > 172.31.59.121: ICMP echo reply, id 37334, seq 2, length 64

咦咦咦，ens5 是有收到 ICMP echo request 的，也就是 docker1 這次有 ICMP 請求轉發到 ens5 喔，表示我們剛剛加的規則則是有效的，而且 ens5 也有收到來自 8.8.8.8 的 reply，很顯然，這次是 ens5 沒有將封包轉發給 docker1?

1. 上面的結果讓我注意到 num 3, 4 的規則

Chain FORWARD (policy DROP 6 packets, 504 bytes)
num   pkts bytes target     prot opt in     out     source               destination
3     7034   48M ACCEPT     all  --  *      docker0  0.0.0.0/0            0.0.0.0/0            ctstate RELATED,ESTABLISHED
4        4   336 DOCKER     all  --  *      docker0  0.0.0.0/0            0.0.0.0/0

於是我來試試看加上一條允許轉發從 docker1 離開的規則看看:

ubuntu@ip-xxx:~$ sudo iptables -t filter -A FORWARD -o docker1 -j ACCEPT

再次回到 ns1 裡試試看 ping 8.8.8.8:

root@ip-xxx:/home/ubuntu# ping 8.8.8.8 -c 2
PING 8.8.8.8 (8.8.8.8) 56(84) bytes of data.
64 bytes from 8.8.8.8: icmp_seq=1 ttl=101 time=7.68 ms
64 bytes from 8.8.8.8: icmp_seq=2 ttl=101 time=7.80 ms

--- 8.8.8.8 ping statistics ---
2 packets transmitted, 2 received, 0% packet loss, time 1002ms
rtt min/avg/max/mdev = 7.682/7.742/7.802/0.060 ms

喔耶，果然成功了！docker1 也如預期地，收到了 ICMP echo reply 了:

ubuntu@ip-xxx:~$ sudo tcpdump -i docker1 -nn
tcpdump: verbose output suppressed, use -v or -vv for full protocol decode
listening on docker1, link-type EN10MB (Ethernet), capture size 262144 bytes
14:05:58.665230 IP 172.18.0.2 > 8.8.8.8: ICMP echo request, id 37351, seq 1, length 64
14:05:58.672885 IP 8.8.8.8 > 172.18.0.2: ICMP echo reply, id 37351, seq 1, length 64
14:05:59.667115 IP 172.18.0.2 > 8.8.8.8: ICMP echo request, id 37351, seq 2, length 64
14:05:59.674873 IP 8.8.8.8 > 172.18.0.2: ICMP echo reply, id 37351, seq 2, length 64

到此，我們成功地關掉無腦轉發這件事，好好地針對我們的 docker1 設定了相關的轉發規則，愈來愈接近 Docker 的做法了！

今天也來到了鐵人賽第 30 天了，我是真的不敢相信自己可以完賽，從開賽之初，就是拖延到死線的最後一天晚上才發出第一天的文章，真的完全沒有存稿、也沒有任何計畫的狀態，外加非常忙碌的工作。白天一整天幾乎是沒有什麼喘息時間，每天免強趕在 7、8 點下班，草草吃個晚餐，就得坐到書桌前開始寫文，偶爾某一天寫得長一些，可以拆成兩篇、放著過 12 點發，讓自己第二天可以稍微輕鬆一點點。除此之外，決大部分的文章都是當天想、當天晚上做實驗、邊做實驗邊紀錄，有些實驗以前做過，有的也真的是第一次做，有時候差點做不出來，或是做出來的跟我理解的不一樣、無法解釋什麼的，每天都超刺激，經常是在晚上 12 點前的幾分鐘發出來，就這樣痛苦且掙扎的走到了第 30 天。

雖然鐵人賽這麼多屆了、很多人也都有做到，但還是覺得很有成就感、也很開心，最重要的是感謝我的伴侶，他要忍受我超級忙的時程表，幾乎沒有陪伴他的時間，也幫我做掉很多事，最近他確診了，希望他早日恢復健康，也希望跟他同住的我，可以是天選之人 QQ

另外要感謝被我拖下水一起參賽的前同事兼好友 Sra，他比我還認真，有計畫、有存稿地在進行，這邊推薦一下他的鐵人賽「PyTorch 生態鏈實戰運用」，對機器學習有興趣的，務必去看一下，可以跟他交流交流，他是個技術與溝通能力兼俱的人，之前跟他一起工作很愉快！

再來是要感謝我 AppWorks School 的學員們，感謝他們時不時就幫我點擊一下文章，增加一點點閱率。這份工作我也快要滿一年了，目前帶過三個班，從他們身上，我親眼看到原來人類的動機可以這麼強烈，也可以這麼認真跟有毅力，還不是一個、兩個人這樣，是幾十個人都這樣，我從他們身上學習到很多東西，每當我想要放棄的時候，我都會想，我平時都鼓勵他們不可以輕易放棄，那我也要做到才行啊，可以說如果不是他們，我可能撐不到現在。

最後還是要感謝我自己啦，拖延症外加躺平的我，竟然可以完成，這系列與其說是討論 Docker，還不如說是在討論 Linux，我有做到第一天說的，想要分享一些這些年在研究 Docker 觀察到的一些事，平常都要求學員們，不要相信網路文章、不要相信我說的，要親自動手做實驗，我應該幾乎每天的文章都有動手的部分，有的很簡單、只需要下幾個指令觀察一下，有的需要寫點程式，但無論如何，親自動手做實驗與觀察，這應該是工程師最基本的素養，我做到了，以後可以更有底氣要求學員了（喂）。

寫到今天，其實網路篇還沒寫完，cgroup 跟 volume 也沒有寫到，最近跟學員們在 container 做網路連線數量的測試，也有遇到一些好玩的結論，也都還無法紀錄進來，甚至還有朋友們敲碗過的 build images, docker compose 等，我的文章廢話比較多，之前就開玩笑，要寫到這些，鐵人賽大概要 100 天以上才有可能（不，我開玩笑的，不要 100 天）...聽說 21 天會養成一個新習慣，但我覺得我明天就會立刻放下每天寫文這件事，以後有機會再繼續寫下去嚕，以前跟朋友聊過，基礎入門教學的文章會最多人看，這次也有感受到，沒人看的話動力也的確會降低，之後再看看嚕。
