前言

昨天，我們用 cert-manager 自動簽發了 TLS 憑證，也實際看到了 Custom Resource、Controller 與 Secret 之間的運作方式。

但你有沒有想過：當你執行 kubectl get pod、kubectl get deployment 或 kubectl get certificate 時，這些資源的狀態究竟存在哪裡？

答案就是 etcd。

etcd 是 Kubernetes Control Plane 用來保存叢集狀態的重要 Key-Value Store。

不管是 Pod、Service、Deployment，還是 cert-manager 建立的 Certificate、Issuer 與 Secret，這些 Kubernetes API Resource 的狀態最終都會由 API Server 持久化到 etcd。

可以把 etcd 想成整個 Kubernetes 叢集的「記憶核心」：

API Server 負責提供操作入口，而 etcd 負責保存叢集目前知道的狀態。

如果 etcd 發生嚴重故障，Control Plane 就會失去可靠的狀態讀寫能力，新的資源建立、更新與排程等操作都可能受到影響。

今天我們會先理解 etcd 在 Kubernetes 裡的角色與資料流向，接著認識它背後的 Raft 共識機制，再實際查看 etcd 儲存的資料，最後完成備份與還原操作。

今天內容涵蓋：

1. 什麼是 etcd？ — 認識 etcd 在 Kubernetes 中的角色
2. Raft 共識演算法 — 理解 Leader、Quorum 與資料同步
3. 實作一：探索 etcd 中的資料 — 用 etcdctl 查看叢集與儲存內容
4. 實作二：備份與還原 etcd — 建立 Snapshot 並完成 Restore
5. etcd 的健康檢查與效能調校 — 檢查健康狀態與日常維運重點

以下操作皆在 master 節點執行。

一、什麼是 etcd？

一個分散式的 Key-Value Store

etcd 是一個具備強一致性的分散式 Key-Value Store。

簡單來說，可以把 etcd 想成 Kubernetes Control Plane 共用的「狀態資料庫」：

• Key-Value：使用 Key 對應 Value 的方式儲存資料，例如 Kubernetes 內部會以類似 /registry/... 的路徑組織資源資料
• 分散式：可以由多個 Member 組成 etcd Cluster，並在節點之間複製資料
• 強一致性：透過 Raft 共識機制，確保多個 Member 對已提交的資料變更維持一致

為什麼 Kubernetes 選擇 etcd？

💡 連結 Day 27–28

還記得 cert-manager Controller 會監聽 Certificate 資源的變化嗎？

cert-manager 並不會直接連線 etcd，而是透過 Kubernetes API Server 的 Watch API 接收資源變化。

當你執行：

kubectl apply
     ↓
kube-apiserver
     ↓
   etcd

資源狀態被持久化後，kube-apiserver 會透過 Watch 機制把對應的變化提供給正在監聽的 Controller，cert-manager 再開始進行 Reconciliation。

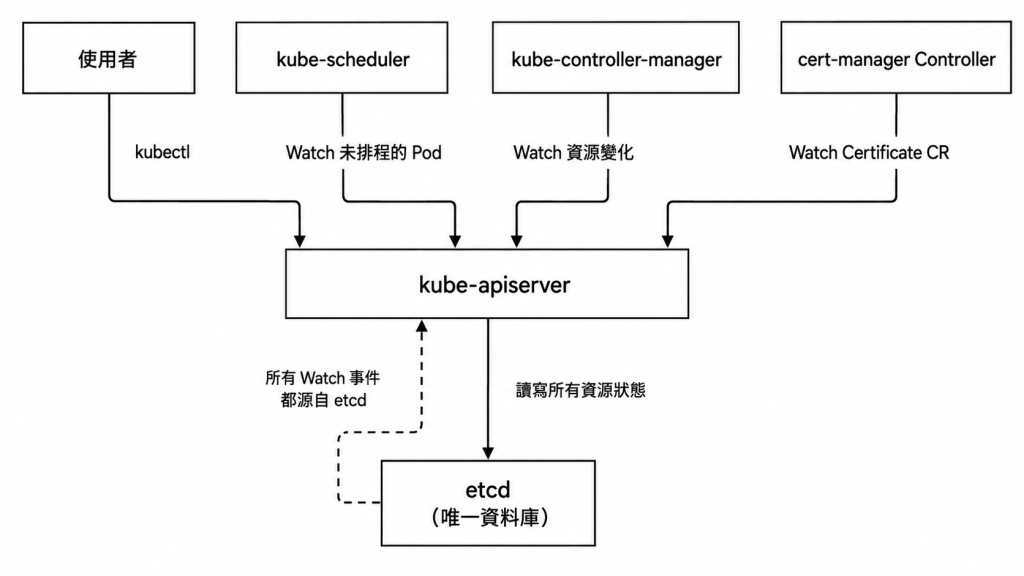

etcd 在 Kubernetes 架構中的位置

⚠️ 重要觀念

在標準 Kubernetes 架構中，kube-apiserver 是直接讀寫 etcd 的 Control Plane 元件。

kube-scheduler、kube-controller-manager、kubelet，以及 cert-manager 等 Controller，都是透過 Kubernetes API Server 讀取或修改叢集狀態，而不是直接操作 etcd。

二、Raft 共識演算法

etcd 的高可用與一致性能力，核心來自 Raft 共識演算法。

Raft 讓多個 etcd Member 可以針對資料變更達成一致，即使部分節點發生故障，只要叢集仍然維持 Quorum，就可以繼續運作。

三個角色

可以把 Raft 想成一艘船上的三種角色：

Leader 選舉流程

💓 什麼是 Heartbeat？

Leader 當選後，會定期向 Follower 發送 AppendEntries RPC。

當沒有新的 Log Entry 時，這些請求可以是空的，主要用來告訴 Follower：「Leader 還活著」。

如果 Follower 在 Election Timeout 內都沒有收到有效的 Heartbeat，就可能轉成 Candidate 並發起新的選舉。

當有新的 Log Entry 需要同步時，AppendEntries 也會負責將資料複製到 Follower。

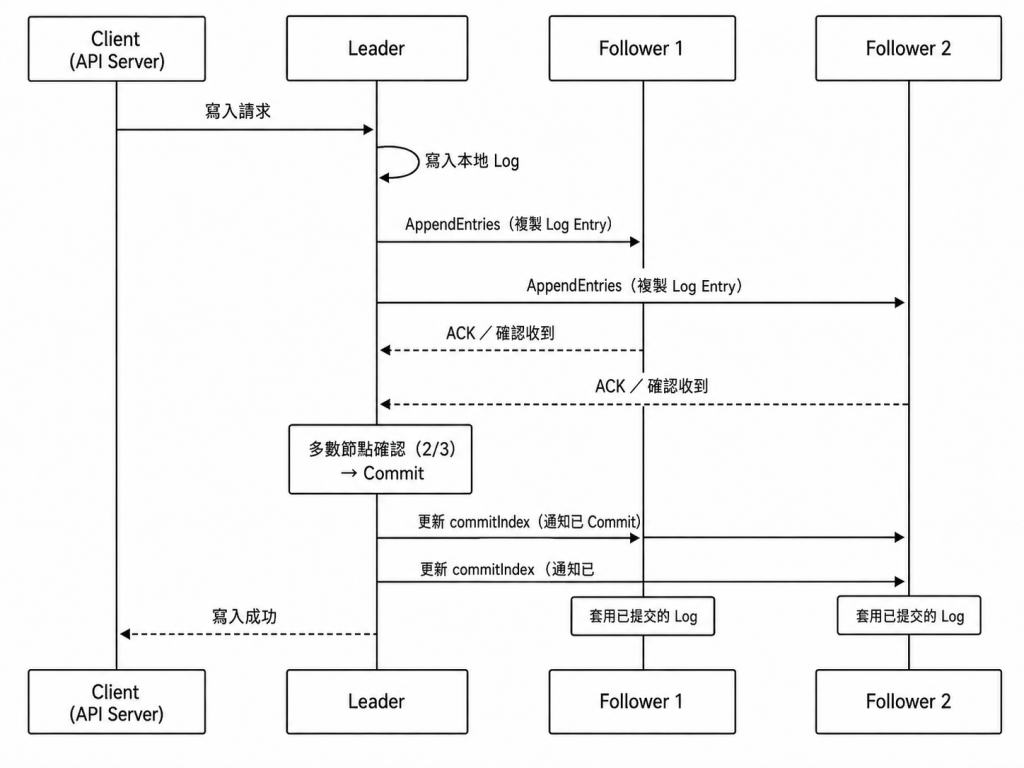

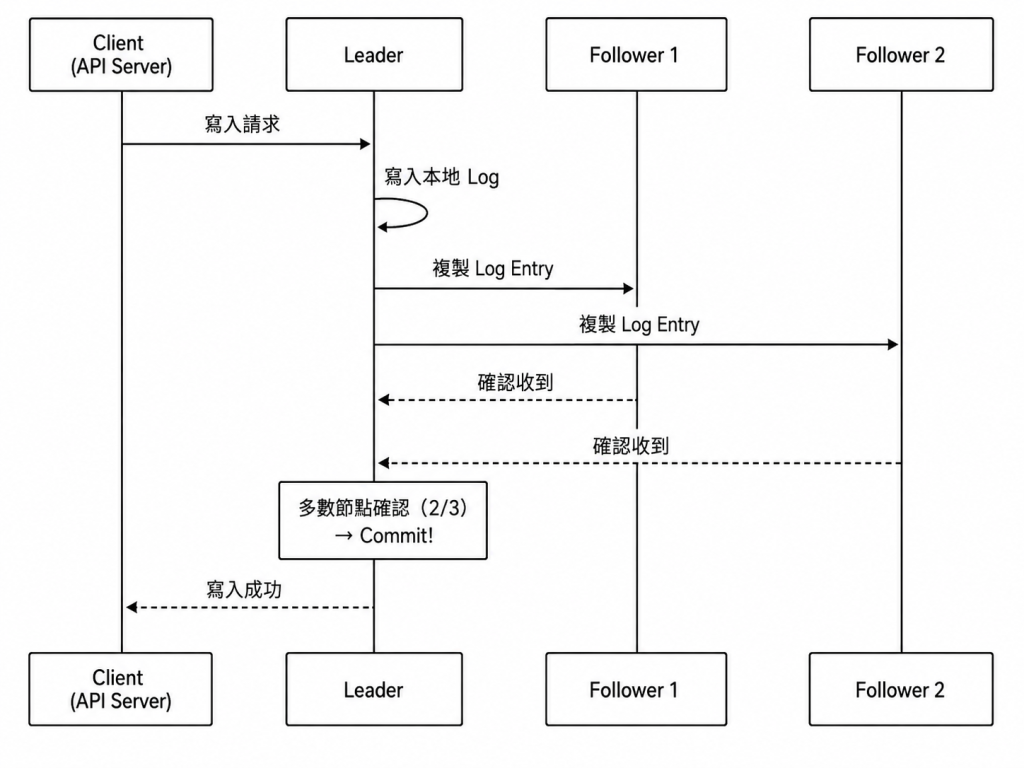

寫入流程（Log Replication）

當新的寫入發生時，大致流程是：

1. Leader 先將新的 Log Entry 加入自己的 Log
2. Leader 使用 AppendEntries 將 Log Entry 複製到 Follower
3. 當該 Entry 已複製到多數 Member 後，Leader 就可以將它標記為 committed
4. committed Entry 會被套用到狀態機，最後再回應 Client

為什麼要奇數節點？

Raft 需要取得 多數節點（Quorum） 才能繼續進行共識操作。

Quorum 可以簡單理解成：

Quorum = floor(N / 2) + 1

💡 為什麼通常使用奇數 Member？

因為偶數 Member 通常不會提升故障容忍能力。

例如 3 個 Member 和 4 個 Member 都只能容忍 1 個 Member 故障，但 4 個 Member 需要多維護一份資料複製與網路通訊。

因此 etcd 通常建議使用奇數個 Member，例如 3 或 5 個。

三、實作一：探索 etcd 中的資料

概念講完了，接下來直接看看 etcd 裡實際存了什麼。

Step 1：確認 etcd 的運行狀態

在 kubeadm 建立的叢集中，etcd 預設會以 Static Pod 的形式運行在 Control Plane Node 上。

先確認 etcd Pod 是否正常：

kubectl get pods -n kube-system | grep etcd

應該會看到類似：

etcd-master

只要 Pod 顯示為 Running，就代表 etcd 目前有正常運行。

Step 2：安裝 etcdctl 與 etcdutl

在 kubeadm 環境中，etcd 通常以 Static Pod 的形式運行，主機上不一定會預先安裝 etcdctl 與 etcdutl。

先確認目前 etcd 使用的版本：

kubectl describe pod etcd-master -n kube-system | grep Image:

輸出類似：

Image: registry.k8s.io/etcd:3.6.4-0

接著安裝對應版本的 etcdctl 與 etcdutl：

# Kubernetes 的 etcd Image Tag 可能帶有 "-0" 後綴，
# GitHub Release 則使用 v3.6.4 這類版本號
ETCD_VER=v3.6.4

curl -L \
  https://github.com/etcd-io/etcd/releases/download/${ETCD_VER}/etcd-${ETCD_VER}-linux-amd64.tar.gz \
  -o /tmp/etcd.tar.gz

tar xzf /tmp/etcd.tar.gz -C /tmp/

sudo mv /tmp/etcd-${ETCD_VER}-linux-amd64/etcdctl /usr/local/bin/
sudo mv /tmp/etcd-${ETCD_VER}-linux-amd64/etcdutl /usr/local/bin/

rm -rf /tmp/etcd.tar.gz /tmp/etcd-${ETCD_VER}-linux-amd64

確認版本：

etcdctl version

⚠️ 版本建議保持一致

實作時建議讓 etcdctl、etcdutl 與 etcd Server 使用相同版本，避免因版本差異造成操作行為或功能不一致。

Step 3：設定 etcdctl 連線資訊

kubeadm 建立的 etcd 預設使用 TLS 保護 Client Connection，因此 etcdctl 需要指定 Endpoint、CA 與 Client Certificate。

export ETCDCTL_ENDPOINTS=https://127.0.0.1:2379
export ETCDCTL_CACERT=/etc/kubernetes/pki/etcd/ca.crt
export ETCDCTL_CERT=/etc/kubernetes/pki/etcd/healthcheck-client.crt
export ETCDCTL_KEY=/etc/kubernetes/pki/etcd/healthcheck-client.key

其中：

• ETCDCTL_ENDPOINTS：etcd Client Endpoint
• ETCDCTL_CACERT：驗證 etcd Server 憑證的 CA
• ETCDCTL_CERT：etcdctl 使用的 Client Certificate
• ETCDCTL_KEY：Client Certificate 對應的 Private Key

可以先測試是否能正常連線：

etcdctl endpoint health

正常情況下會看到類似：

https://127.0.0.1:2379 is healthy

💡 關於 ETCDCTL_API=3

不需要再設定：

export ETCDCTL_API=3

etcdctl 從 v3.4 起就已經預設使用 v3 API，而 etcd v3.6 也已移除舊的 v2 Server API 支援。

Step 4：確認 etcd 連線

先確認目前是否能正常連線到 etcd：

etcdctl endpoint health

如果連線正常，會看到類似：

https://127.0.0.1:2379 is healthy

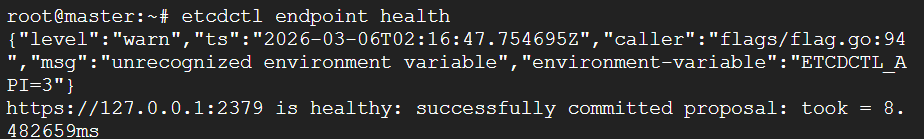

如果畫面出現：

unrecognized environment variable "ETCDCTL_API=3"

代表目前 Shell 還保留舊版 etcdctl 使用的環境變數，可以移除：

unset ETCDCTL_API

etcd 3.6 已經不需要再設定 ETCDCTL_API=3。

接著查看 etcd Cluster 的成員：

etcdctl member list -w table

這個 Lab 是單節點 etcd，因此只會看到一個 Member：

master

在多 Control Plane 的 HA 架構中，則通常會看到多個 etcd Member。

Step 5：探索 Kubernetes 的資料結構

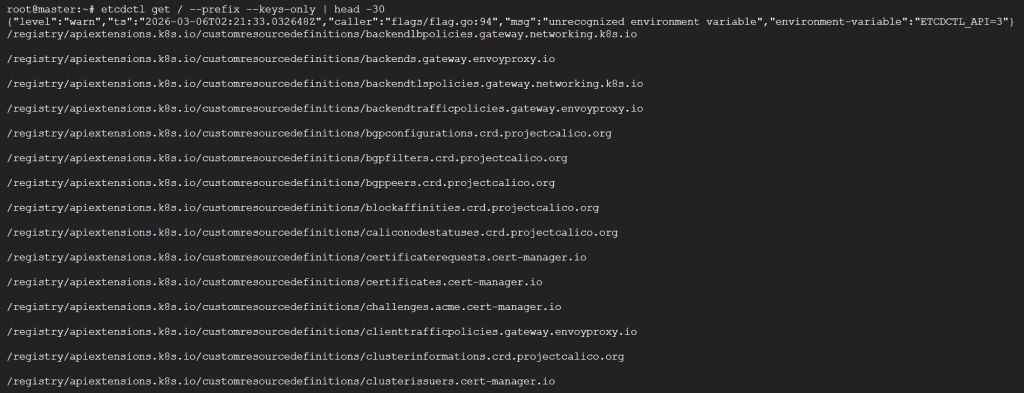

接下來直接查看 etcd 裡儲存的 Key：

etcdctl get / --prefix --keys-only | head -30

可以看到 Kubernetes 的資源資料通常會儲存在 /registry/ 這個 Storage Prefix 底下，再依照不同資源類型組織資料。

例如截圖中可以看到：

/registry/apiextensions.k8s.io/customresourcedefinitions/certificates.cert-manager.io
/registry/apiextensions.k8s.io/customresourcedefinitions/certificaterequests.cert-manager.io
/registry/apiextensions.k8s.io/customresourcedefinitions/clusterissuers.cert-manager.io

💡 連結 Day 28

這些 Key 就是 Day 28 安裝 cert-manager 時建立的 CRD 定義。

certificates.cert-manager.io、certificaterequests.cert-manager.io 等 CRD 本身也是 Kubernetes Resource，因此它們的狀態同樣會由 kube-apiserver 持久化到 etcd。

至於我們實際建立的 Certificate、CertificateRequest 等 Custom Resource，也會由 kube-apiserver 儲存在 etcd，只是會位於各自對應的 Storage Key 下。

Step 6：查看特定資源的內容

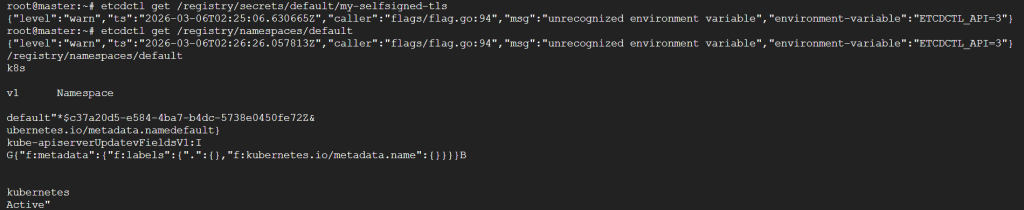

先直接查看某個 Namespace 在 etcd 中的資料：

etcdctl get /registry/namespaces/default

你會看到輸出中混雜著可讀文字，例如 default、Active，以及一些看起來像亂碼的二進位內容。

這是因為 kube-apiserver 在 etcd 中儲存許多內建 Kubernetes Resource 時，通常會使用 Protocol Buffers（Protobuf） 進行序列化，而不是直接存成 JSON。

Protobuf 是一種緊湊的二進位格式，因此：

• 字串內容有時仍然可以直接看到
• 欄位結構與其他資訊則會以二進位形式呈現

💡 補充

Custom Resource 的儲存格式可能不同，CRD 建立的資源通常不會使用和內建資源完全相同的 Protobuf Schema。

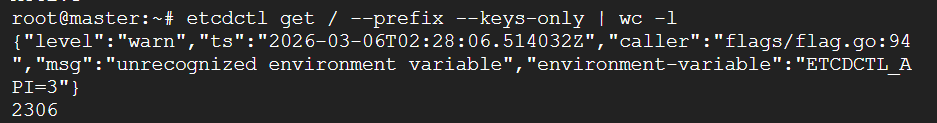

接著看看目前 etcd 裡總共有多少 Key：

etcdctl get / --prefix --keys-only | wc -l

這個數字代表目前 etcd 中儲存的 Key 數量。

它不完全等於 Kubernetes Resource 的數量，但可以讓你感受到一個叢集背後其實保存了大量的狀態資料。

四、實作二：備份與還原 etcd

etcd 保存了 Kubernetes 叢集的重要狀態資料，因此定期建立 Snapshot 是 Control Plane 維運中非常重要的一環。

Step 1：備份 etcd

先建立備份目錄：

mkdir -p /opt/etcd-backup

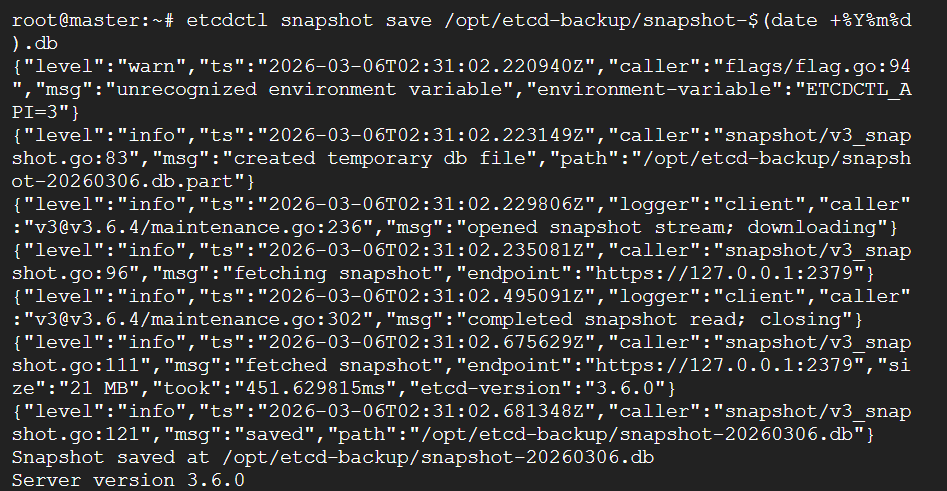

接著使用 etcdctl snapshot save 建立 Snapshot：

etcdctl snapshot save /opt/etcd-backup/snapshot-$(date +%Y%m%d).db

成功後會看到類似：

Snapshot saved at /opt/etcd-backup/snapshot-20260306.db

如果要確認 Snapshot 的內容，可以使用 etcdutl snapshot status：

etcdutl snapshot status \
  /opt/etcd-backup/snapshot-$(date +%Y%m%d).db \
  -w table

輸出會包含 Snapshot 的 Hash、Revision、Key 數量與檔案大小。

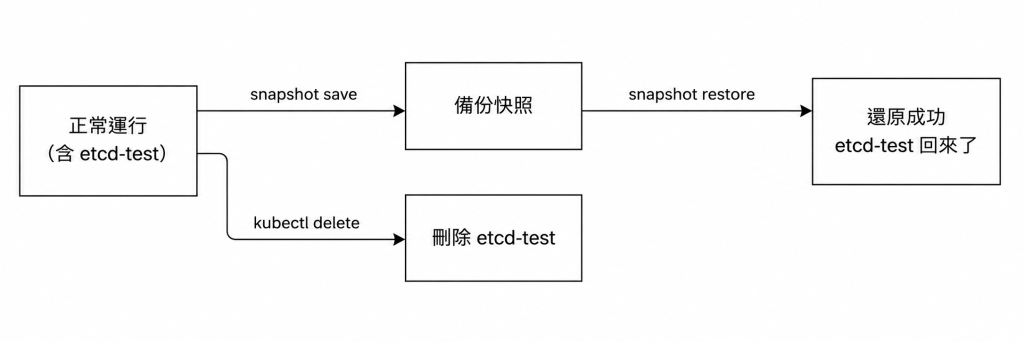

Step 2：模擬資源誤刪

為了驗證 Snapshot 還原是否真的有效，我們先建立一個測試用的 Deployment，接著再把它刪除，模擬資源被誤刪的情境。

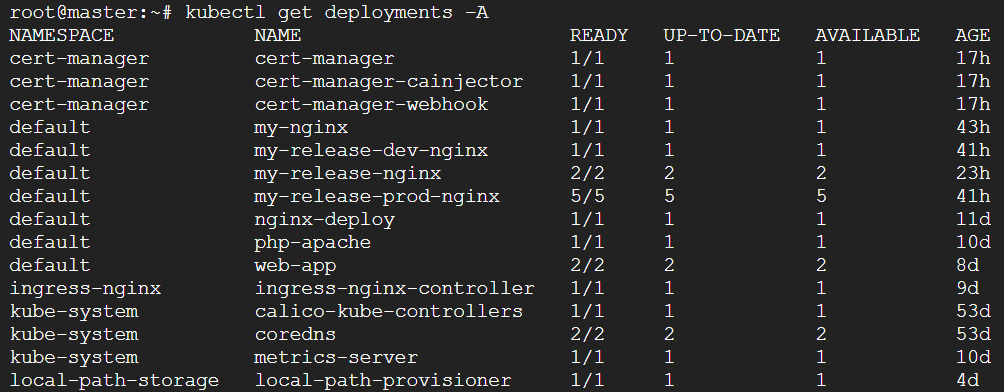

# 記錄目前的 Deployment 列表
kubectl get deployments -A

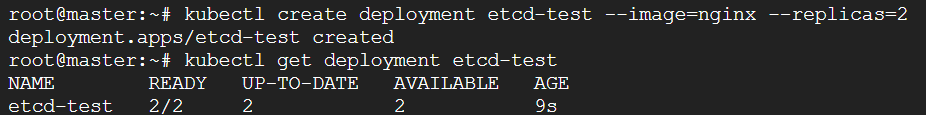

建立一個測試用的 Deployment：

kubectl create deployment etcd-test \
  --image=nginx \
  --replicas=2

確認 Deployment 已正常建立：

kubectl get deployment etcd-test

接著再建立一份 Snapshot，確保這份備份中包含 etcd-test：

etcdctl snapshot save /opt/etcd-backup/snapshot-with-test.db

現在模擬資源被誤刪：

kubectl delete deployment etcd-test

確認它已經不存在：

kubectl get deployment etcd-test

預期會看到：

Error from server (NotFound): deployments.apps "etcd-test" not found

Step 3：還原 etcd

⚠️ 注意

還原 etcd 會讓叢集狀態回到 Snapshot 建立時的時間點，Snapshot 之後建立或修改的 Kubernetes Resource 都可能消失。

正式環境操作前，務必確認 Snapshot、etcd Member 設定與還原流程都正確。

先停止 kube-apiserver 與 etcd 的 Static Pod：

sudo mv /etc/kubernetes/manifests/kube-apiserver.yaml /tmp/
sudo mv /etc/kubernetes/manifests/etcd.yaml /tmp/

等待 kubelet 停止對應容器：

sleep 10
sudo crictl ps | grep -E "etcd|kube-apiserver"

如果沒有輸出，代表兩個容器都已經停止。

接著保留目前的 etcd Data Directory：

sudo mv /var/lib/etcd /var/lib/etcd.bak

使用剛才包含 etcd-test Deployment 的 Snapshot 進行還原：

sudo etcdutl snapshot restore \
  /opt/etcd-backup/snapshot-with-test.db \
  --name=master \
  --data-dir=/var/lib/etcd \
  --initial-cluster=master=https://10.140.0.33:2380 \
  --initial-advertise-peer-urls=https://10.140.0.33:2380

💡 為什麼要指定這些參數？

snapshot restore 會建立新的 etcd Member 與 Cluster identity，因此這裡要讓還原後的 Member 設定與 kubeadm 的 etcd Static Pod 保持一致。

可以從 /etc/kubernetes/manifests/etcd.yaml 查看目前使用的 --name、--initial-cluster 與 --initial-advertise-peer-urls。

還原完成後，把 Static Pod Manifest 放回去：

sudo mv /tmp/etcd.yaml /etc/kubernetes/manifests/
sudo mv /tmp/kube-apiserver.yaml /etc/kubernetes/manifests/

等待 Control Plane 恢復：

sleep 30

💡 正式 Kubernetes 災難復原的補充

如果是從較舊的 Snapshot 還原，etcd 官方建議考慮使用 --bump-revision 與 --mark-compacted，避免 Kubernetes Controller / Informer 因 etcd Revision 倒退而保留過期 Cache。

Step 4：驗證還原結果

還原完成後，先重新設定 etcdctl 的連線資訊：

unset ETCDCTL_API

export ETCDCTL_ENDPOINTS=https://127.0.0.1:2379
export ETCDCTL_CACERT=/etc/kubernetes/pki/etcd/ca.crt
export ETCDCTL_CERT=/etc/kubernetes/pki/etcd/healthcheck-client.crt
export ETCDCTL_KEY=/etc/kubernetes/pki/etcd/healthcheck-client.key

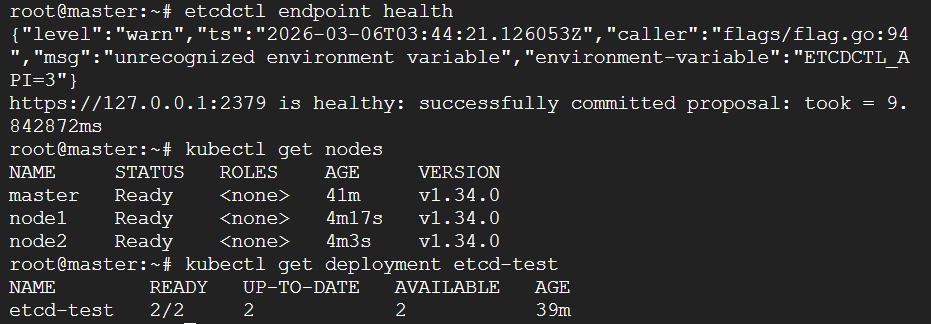

先確認 etcd 是否恢復健康：

etcdctl endpoint health

接著確認 Kubernetes Control Plane 是否已恢復：

kubectl get nodes

最後驗證剛才被刪除的 Deployment 是否重新出現：

kubectl get deployment etcd-test

如果一切正常，你會再次看到 etcd-test Deployment。

這代表叢集狀態已經回到 Snapshot 建立時的時間點，也驗證了這次 etcd Snapshot Restore 成功。

五、etcd 的健康檢查與效能調校

etcd 的延遲與健康狀態，會直接影響 Kubernetes Control Plane 的反應速度。

最後我們來看看幾個常用的健康檢查方式，以及日常維運時需要注意的效能指標。

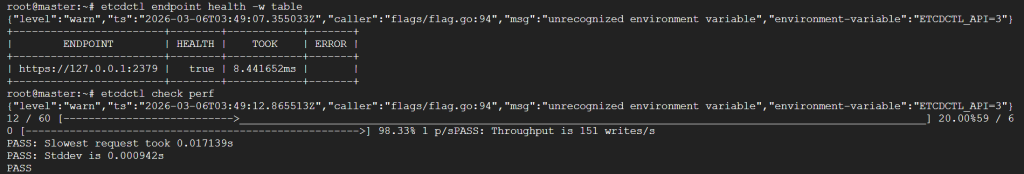

基本健康檢查指令

# 查看 Endpoint 健康狀態
etcdctl endpoint health -w table

# 執行簡單的效能測試
etcdctl check perf

endpoint health 主要用來確認 etcd 是否能正常處理請求。

check perf 則會對目前 Endpoint 做簡單的寫入效能測試，適合快速確認磁碟與 etcd 寫入表現是否明顯異常。

關鍵效能指標

💡 Backend Quota

etcd 的 Backend Database 有大小限制，常見預設值約為 2 GiB，但實際上可以透過 --quota-backend-bytes 調整，因此應以目前叢集設定為準。

etcd 資料壓縮與碎片整理

etcd 使用 MVCC 保存歷史 Revision。

隨著資料持續更新，舊 Revision 會逐漸累積，因此可以透過 Compaction 移除不再需要的舊歷史版本。

先取得目前 Revision：

rev=$(etcdctl endpoint status -w json | \
  python3 -c "import sys,json; print(json.loads(sys.stdin.read())[0]['Status']['header']['revision'])")

執行 Compaction：

etcdctl compact "$rev"

Compaction 只會讓舊 Revision 不再可讀，並不一定會立刻縮小實際的 Backend Database 檔案。

如果要進一步回收碎片空間，可以再執行：

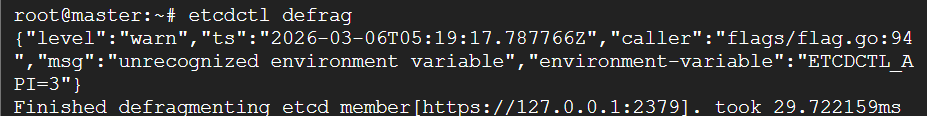

etcdctl defrag

⚠️ Defrag 會造成短暫阻塞

生產環境如果是多 Member etcd Cluster，不要同時對所有 Member 執行 Defrag。

建議逐個 Member 進行，並先確認叢集健康狀態。

生產環境最佳實踐

💡 etcd 維運重點

• 使用 SSD 或其他低延遲儲存
• etcd Member 之間保持穩定、低延遲的網路
• 定期建立 Snapshot，並實際驗證還原流程
• 監控 DB Size、WAL fsync、Backend commit 與 Leader Election
• 生產環境通常使用 3 或 5 個 etcd Member

小結

今天我們深入了 Kubernetes 的資料核心 —— etcd，從基本概念一路做到資料探索、Snapshot 備份與還原。

從 Day 27 的 CRD 與 Operator、Day 28 的 cert-manager，到今天的 etcd，我們已經把 Kubernetes API、Controller 與底層狀態儲存之間的關係串了起來。

明天就是系列的最後一天，我們會實戰 Kubernetes 叢集升級，使用 kubeadm 將 Day 01 建立的 v1.34 叢集升級到 v1.35，完整走過一次 Control Plane 與 Worker Node 的升級流程!
