[象牙塔裏的IT人]Thin Ethernet + IPX/SPX + Netware 3.11

從事IT的朋友們, 多半都有點封閉的人生, 不是在公司為IT技術奮戰, 再不就是回家當宅男女. 當了20年的IT人, 近半百的年紀, 想趁這個機會來為已經過了一半的人生做個小小的記錄....

<<所有圖片均由Google及Wikipedia搜尋而來....>>
Thin Ethernet又名10BASE-2, 是利用一條條的同軸電纜(RG-58A/U)串接而成的網路構, 傳輸速率為10Mbps, 基本上的結構如下圖:

因為RG-58A/U同軸電纜有185公尺的最大傳輸距離的限制, 因此要用個Repeater...訊號加強器...來串接並加強訊號傳輸.

由於我選擇10BASE-2的技術, 在當時是相當少見的, 多半用Novell Netware的使用單位, 是採用ARCNet, 這是有原因的, 因為Netware的主要通訊協定是IPX/SPX, 據當時向我力推ARCNet的業務說, IPX/SPX在ARCNet上的封包傳輸比在Thin Ethernet來的好很多...

但, 我當時主要是在看TCP/IP Protocol...在Netware還要用個轉換的介面程式把IPX/SPX封包轉換為TCP/IP封包...我後來放棄了TCP/IP..因為那個轉換介面對中文真的很不友善, 會把中文變成亂碼...

所以, 就是Thin Ethernet + IPX/SPX + Netware 3.11, 構成了我的第一個網路系統.

10BASE-2(就是Thin Ethernet), 主要構成有:

  1. 同軸電纜...在台灣看到的都是像現在有線電視用的黑黑的一條...但在外國都看到的是白白美美的一條...

    同軸電纜的線頭如下圖...很像電視纜線, 但要講就多了...

    接好的頭如下:
  2. T型連結器...如下圖那個T型金屬的元件, 接頭又有個名稱叫BNC.

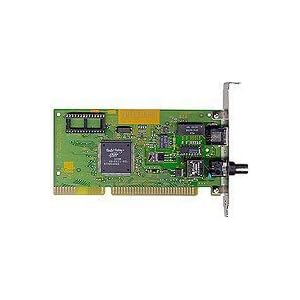

  3. 網路介面卡, 當時有名的3COM...

介面卡與同軸電纜的接法如下圖:

4. Terminator...
不是這個..

這個才是....

同軸電纜串接的兩個端點要接上一個Terminator, 這樣訊號才能找到回頭, 不會有去無回...

  1. Repeater...我好像沒用到...有用到一個Transceiver的東西, 也有Repeater的功能.....

    這個Transceiver接在下圖中間的一個D-Type接頭...

    就構成Repeater及串接網路的作用了...

我還買了些來線用的工具, 自己拉線...做接頭...這是後話了
