Office OpenXML裡面使用的「單位」,目前看到的有幾個:長度、指定百分比、指定字型大小等,就用03的例子來實驗改進一下

長度

ECMA-376使用一種叫做EMU(English Metric Unit, 英制公制單位)的長度單位來指定長度,包含座標位置、圖形的長寬等。EMU簡單的定義是:

Throughout ECMA-376, the EMU is used as a unit of measurement for length. An EMU is defined as follows:
$$
1 emu = 1/914400 inch = 1/360000 cm
$$
(from ECMA-376 Fifth Edition, P.2738)

為何會使用這樣的單位?主要是為了印刷的精度,所以盡量讓它能使用整數運算,並且可以在英制與公制之間快速換算。

在螢幕上顯示的話,通常應該是根據螢幕的解析度做換算:

1 pixel = 1 emu / 914400 * ppi(pixel per inch)

不過在我的需求上,會根據Canvas的大小做換算,這樣就不需要使用解析度的設定。在ppt/presentation.xml中有簡報大小的設定:

<p:sldSz cx="9144000" cy="6858000" type="screen4x3" />

這樣簡報就會設定為在4:3的螢幕上播放,寬度為9144000emu,高度為6858000emu。超過這個範圍的部分,在投影片中就看不到了。假設我們使用一個寬高比4:3的Canvas,寬度為800 pixels,高度為600 pixels,這樣要把emu換算成pixel,只要乘以800/9144000就可以。

百分比

百分比會在圖片裁切時使用,ECMA-376允許的格式可以用Regular Expression來表示:

-?[0-9]+(\.[0-9]+)?%

不過pptx裡面不是這樣XD,在嵌入圖片的部分,如果有做裁切,會像這樣指定:

<a:srcRect l="4445" t="32816" r="5222" b="33221" />

做過一些測試後,發現如果要換算成百分比,需要把這些數字除以1000,實際拿來跟數字換算的話就要除以100000。這跟ECMA-376不太一樣XD

字型大小

ECMA-376中,使用point100(也就是pt100)這樣的單位來指定字型大小,例如:

<a:rPr lang="zh-TW" altLang="en-GB" sz="2400">

這樣指定的字型大小是24pt,由於1pt = 1/72 inch,所以可以用EMU的公式換算成emu,然後再得到換算出的pixel:

result pixel = (2400 / 100 / 72 * 914400) emu * (800 / 9144000)

結果大約是27 pixels(實際上是26.66666666….無法整除XD)。

一些參考資料

  1. ECMA-376 Fifth Edition, Part 1, "*20. DrawingML - Framework Reference

    Material*"

  2. English Metric Units and Open XML

  3. Why EMUs?

修正後的例子

範例網址:expample002.html

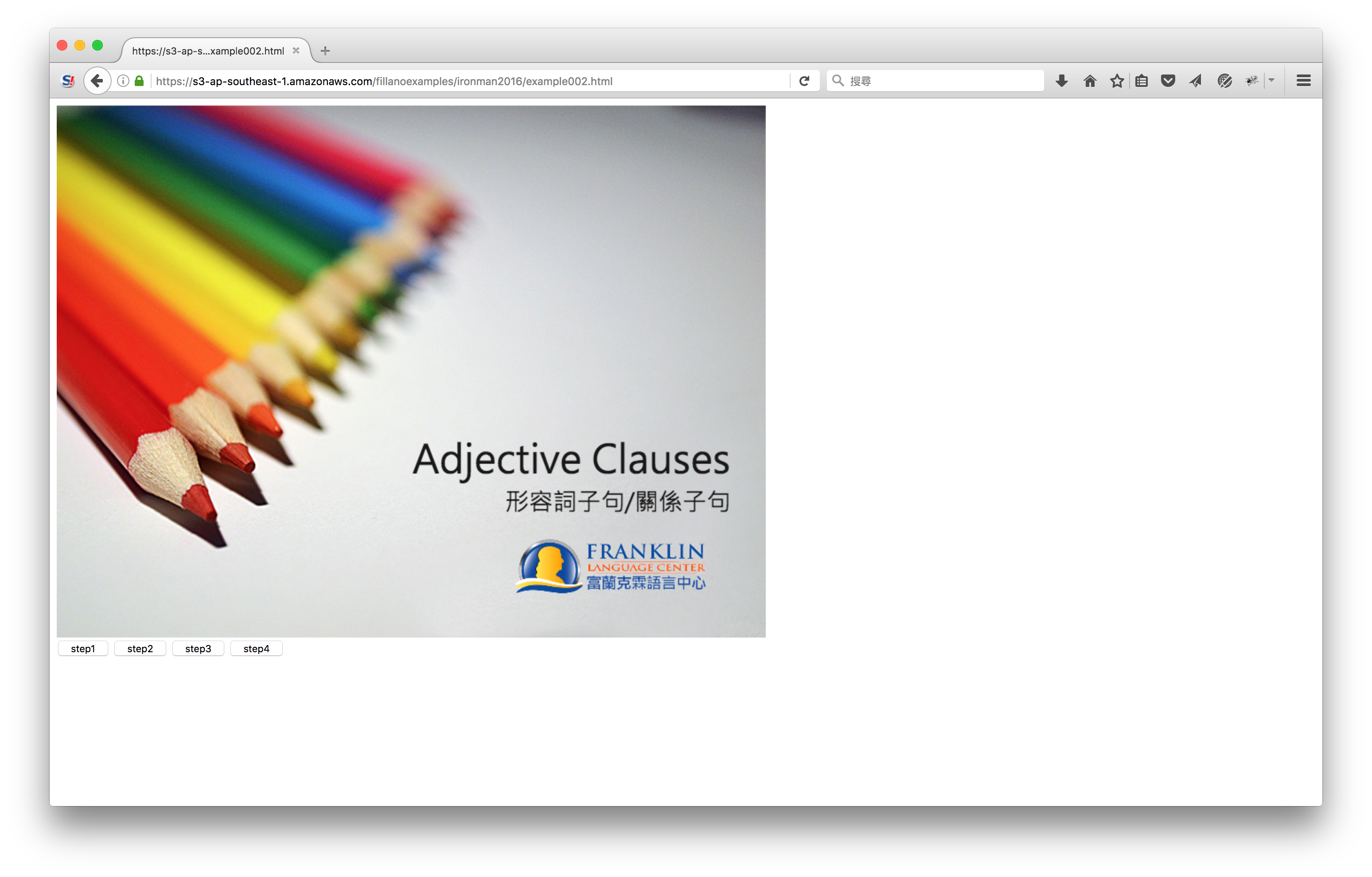

在Canvas繪製出的結果:

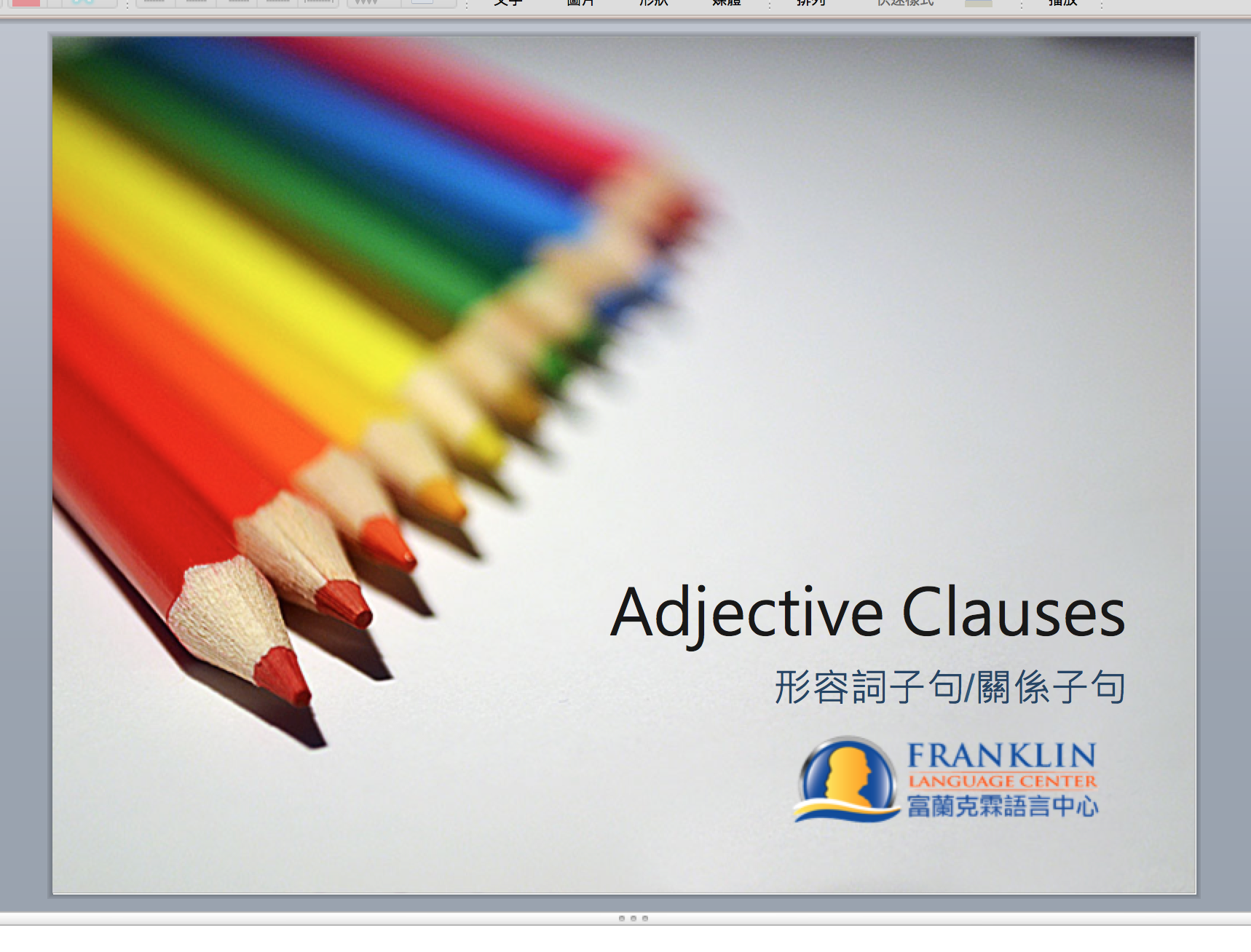

看起來跟PowerPoint中的投影片有一點像了:


嗯,字型還是有差,另外文字的垂直位置其實沒有做好,目前只是個work arround,等到後面再解決吧。
