人生短短幾個秋~來點變化吧~(  ̄ 3 ̄)y▂ξ

上篇提到 LED 的簡單用法,這篇要來說還有什麼方法可以使用~

首先要提到 PWM 這個名詞
PWM 全名為「脈波寬度調變」英語:Pulse Width Modulation,簡稱脈寬調變

將類比訊號轉換為脈波的一種技術,一般轉換後脈波的週期固定,但脈波的工作週期會依類比訊號的大小而改變。

wiki-脈波寬度調變:https://w.wiki/7ox

在類比電路中,類比訊號的值可以連續進行變化,在時間和值的幅度上都幾乎沒有限制,基本上可以取任何實數值,輸入與輸出也呈線性變化。

PWM 技術是一種對類比訊號電位的數位編碼方法,通過使用高解析度計數器(調變頻率)調變方波的占空比,從而實現對一個類比訊號的電位進行編碼。

最大的優點是從處理器到被控對象之間的所有訊號都是數位形式的,無需再進行數位類比轉換過程;而且對雜訊的抗干擾能力也大大增強,這也是 PWM 在通訊等訊號傳輸行業得到大量應用的主要原因。

恩...(ㆆᴗㆆ) 看完PWM維基百科之後和天書一樣沒有看懂....(汗

簡單的說就是
「把類比訊號透過脈衝方波的方式編碼,來獲得數位電路的優點!」

我做了一張解說圖來說明~

第一個波形圖,紅色部分為原始類比訊號,藍色為鋸齒波;

在之前的文章提到過類比訊號的特性是連續且不斷變化

現在有一個類比訊號(紅色波型)為一個正旋波,我們加入一個簡單的鋸齒波後把其相比之後,在任意時間點假設類比訊號比我們給予的鋸齒波來的大,那麼其產生出來的PWM波形為High狀態,反之類比訊號比鋸齒波來的小,那麼產出來的PWM訊號為Low狀態。
image alt

PWM 通常使用在類比控制上,生活中譬如螢幕亮度的調光、LED 連續亮度的調整、喇叭音量大小的控制等等....
這些都是使用到PWM這項技術~

圖為潛入通訊行田野調查各家手機的螢幕ψ(`∇´)ψ

而Arduino的pin腳也有提供PWM輸出的功能!( ~'ω')~

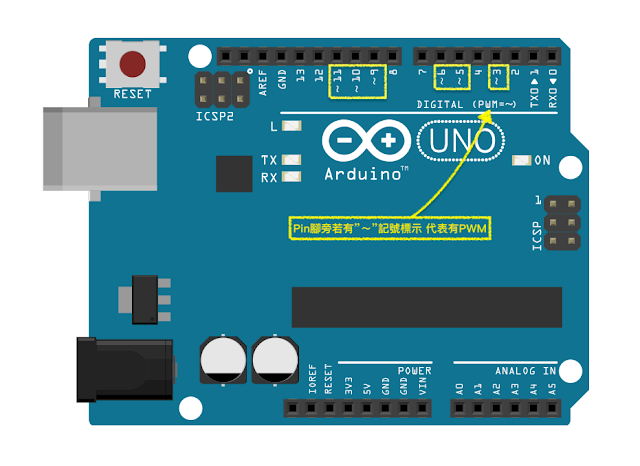

仔細看板子上digital pin有一些腳位有(~)的記號,就代表這個是有PWM的pin腳可以輸出數位類比訊號


為什麼要介紹PWM呢?

因為接下來要介紹 Johnny-five LED function

  • brightness( )
  • fadeIn( )
  • fadeOut( )
  • pulse( )

這些訊號需要經由PWM輸出喔! ( • ̀ω•́ )

那開始介紹這些功能吧!d(・∀・)b

Johnny Five LED-http://johnny-five.io/api/led/#api

特別注意操作這個功能只能在 PWM Pin腳上輸出,所以官方文件上的範例才會宣告LED腳位連接板子第11隻腳輸出。

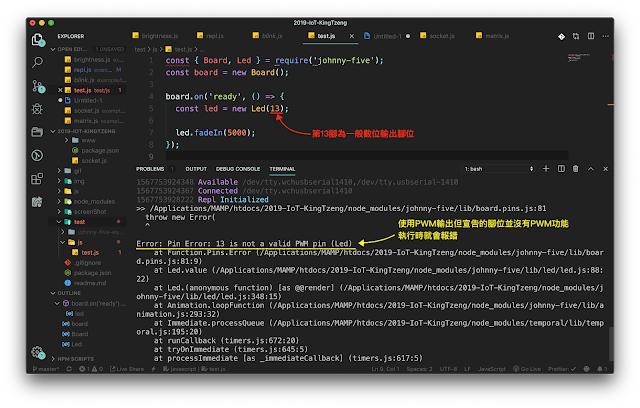

如果使用 PWM 輸出但宣告的腳位非 PWM 的話,執行node後會有錯誤訊息跑出

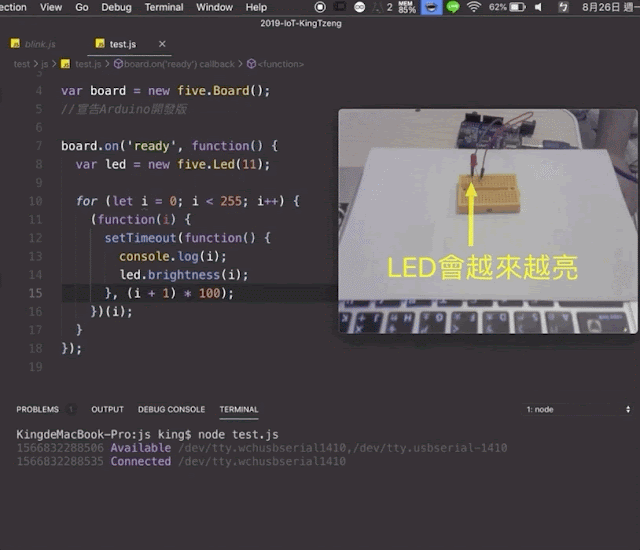

  • brightness(0-255)
    功能:設定LED的亮度,亮度有255階,0是最暗,255則是最亮。

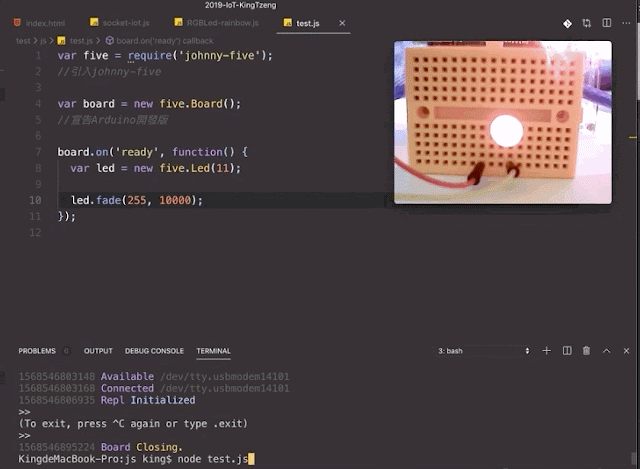

  • fade(brightness, ms, callback)
    功能:LED從當前亮度在設定的週期時間 漸亮或是漸暗。

brightness 亮度 0-255 ;ms毫秒 1000毫秒(ms)為一秒(s)




  • fadeIn(ms, callback)
    功能:LED從當前亮度在設定的週期時間漸亮。

ms參數為必需,若沒有設定ms LED會直接亮,不會有漸亮的效果!
PS:但ms沒有設定,程式也不會報錯╮(╯_╰)╭




  • fadeOut(ms, callback)
    功能:LED從當前亮度在設定的週期時間漸暗。

同fadeIn()。



~題外話~

在我無聊的測試下(魯宅工程師的好奇心

fadeInfadeOut 實在很神奇,怎麼說呢?

同樣在連線啟動後直接執行該函式下,fadeIn() LED會漸亮,但 fadeOut() 卻不會從亮到滅

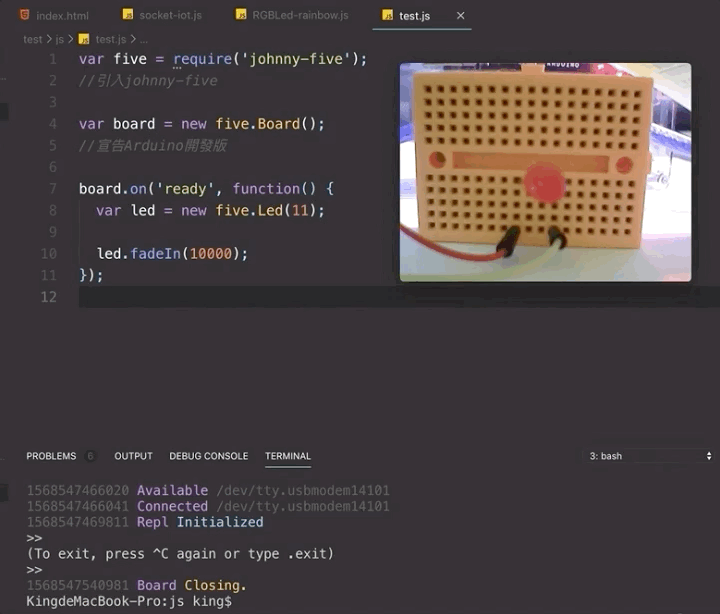

  • 連線啟動後直接執行 fadeIn()
 board.on('ready', () => {
  const led = new five.Led(11);

  led.fadeIn(10000);
});


執行結果

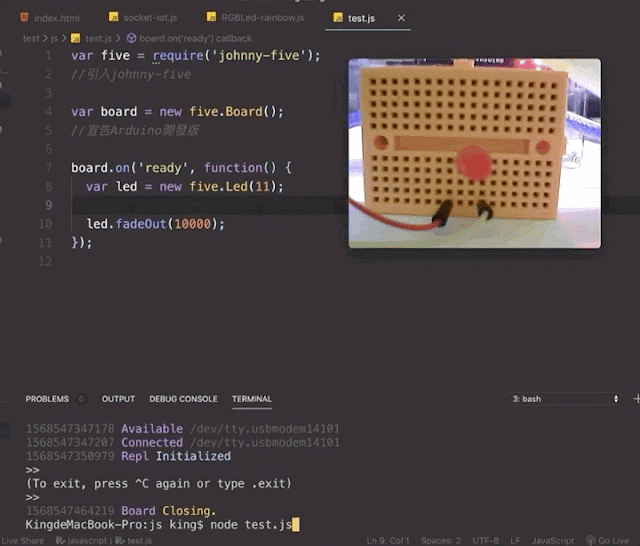

  • 連線啟動後直接執行 fadeOut()
 board.on('ready', () => {
  const led = new five.Led(11);

  led.fadeOut(10000);
});


執行結果

我猜想應該是初始狀態下 LED 都是滅(off)的狀態...

才會執行fadeIn時亮度是 0 → 255
但換執行 fadeOut 亮度是 0 → 0

所以執行 fadeOut() 時不會一開始亮後有漸滅的現象.....

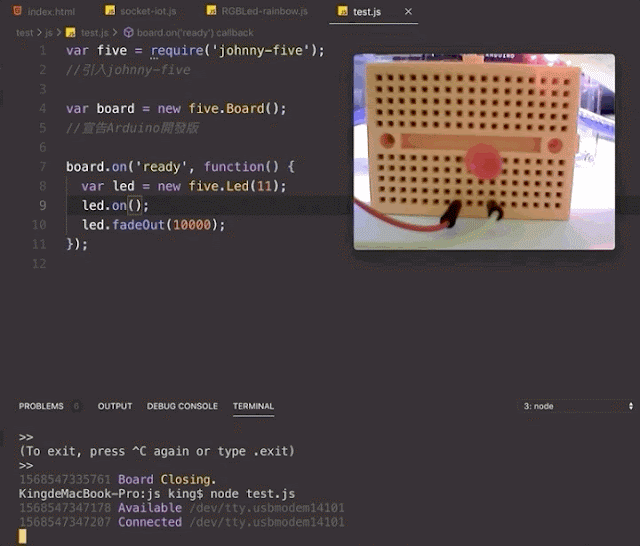

一定要LED初始狀態為On,才看得出效果。( ˘•ω•˘ )


  • pulse(ms, callback)
    功能:LED在一個週期內會漸亮到漸滅在繼續下一個週期動作,一直持續下去。

pulse 有點像 fadeIn + fadeOut 的連續動作....
如blink()一樣,如果要停止動作需要使用stop()停止。
stop()一樣也是停止計數器的動作,並不會把LED滅掉,如果要完整的關閉LED 需要呼叫stop()和off(),即 led.stop().off();

耶~LED終於講完了(இдஇ )
天啊......我以為可以輕鬆寫LED的文章.....
這最基本的東西....沒想到比想像中的還辛苦一百倍
(果然鐵人賽很痛苦...Orz

本文到這邊先下台一鞠躬了~
有錯敬請留言改正,感謝您的閱讀啦<(_ _)>

文後

天氣變涼了...好想睡覺R.....
PS:動圖有時候會用不同 WebCam 錄,所以畫面大小、解析度會不太一樣,但都是即時影像喔~


同步連載於blogger-King 學習前端之人生
著作權為 Ying-chi Tzeng所有,轉載請告知,感謝您^^
