上篇 -
[Day 17]-用JS控制Arduino吧！手心的溫度～Johnny Five 之 溫度感測 Thermometer
我們在本地端用 Johnny-Five 實驗了溫度感測器 － LM35
但只有 console.log 這樣吐訊息根本看不出資料的高低變化....( ˘･з･)
於是.....（登登楞登～登登～ (多拉A夢的音效)
視覺化圖表 Highcharts ～

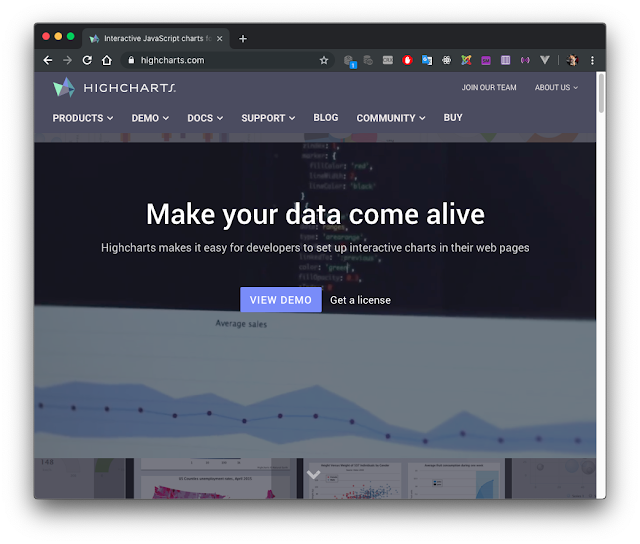

Highcharts
https://www.highcharts.com/

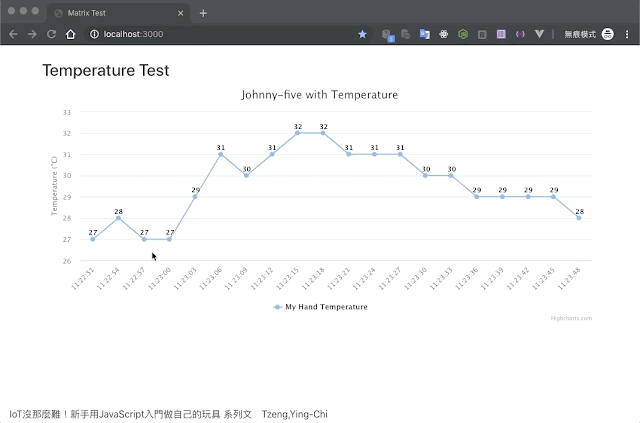

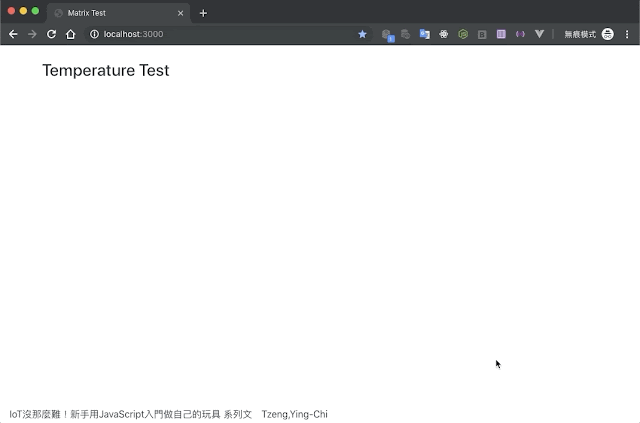

先給大家看看我做的結果～٩(๑•̀ω•́๑)۶
Highcharts 是一個可以把資料視覺化的圖表 JS 框架(framework)，可以簡單的用 JavaScript 的把資料統計、顯示圖表在網頁上！
謎之音：為什麼要使用 Highcharts 呢？
本魯宅：婀.....（思考了三秒...) 因為我以前有用過所以就用了...
謎之音：(欸...不是吧....
恩....我以前就用過是沒錯～
但選用的原因還有

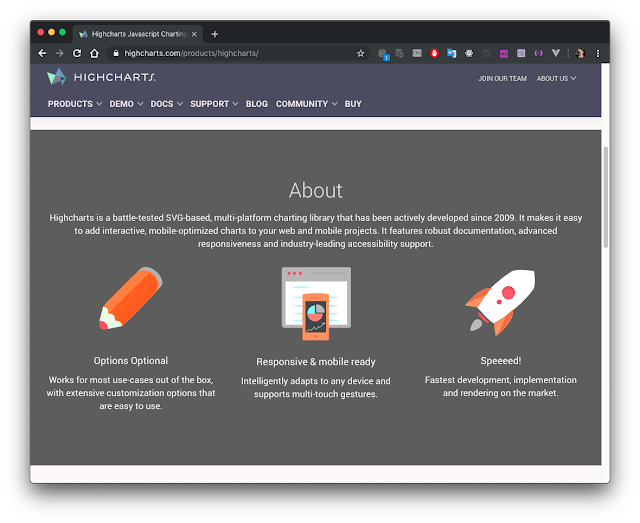

- based on SVG
- 支援Mobile
- 支援RWD

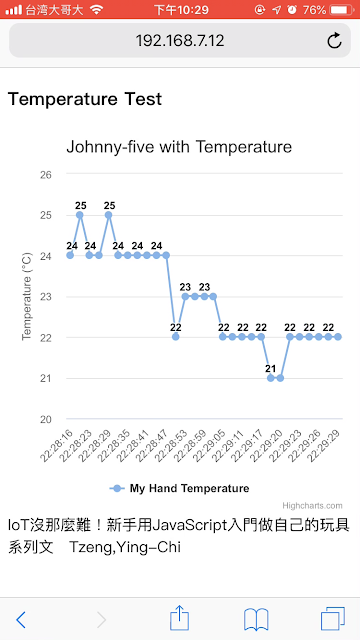

本魯的 iPhone7 截圖
本魯的 iPhone7 截圖
結論：Highcharts.js 深得我心！完勝！(＊´∀´)~♥
JavaScript 還有其他視覺化圖表庫
像是

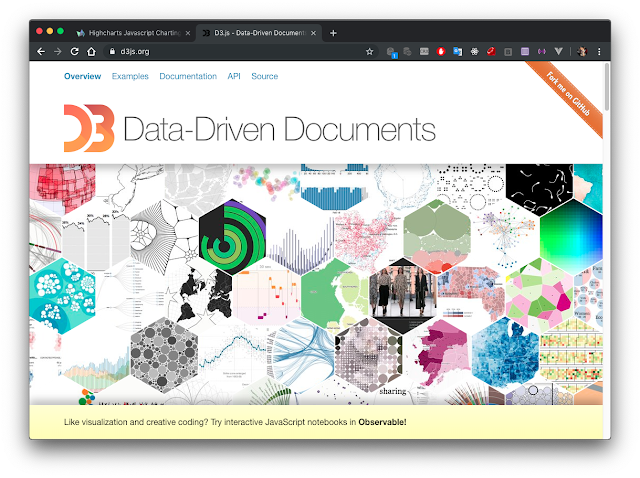

最知名的 JS 圖表庫 D3.js
https://d3js.org/

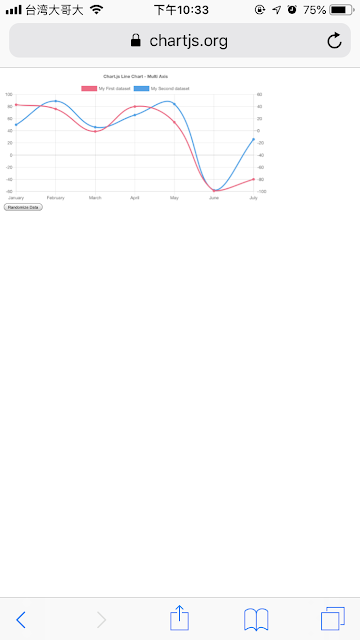

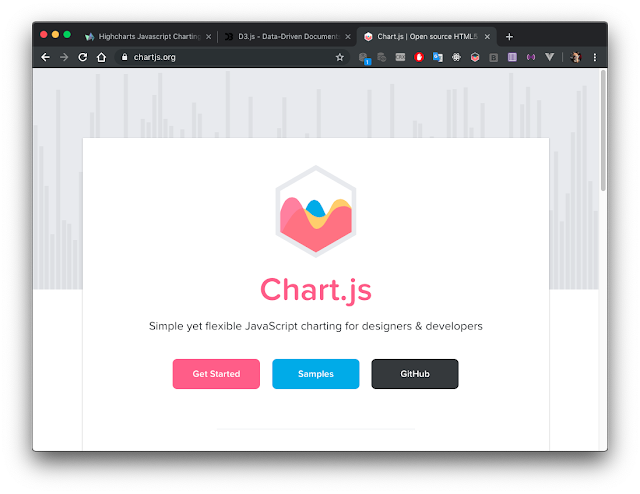

Open source 使用 HTML5 Canvas 的 Chart.js
https://www.chartjs.org/
就看人選用啦～擇你所愛愛你所選囉～ξ( ✿＞◡❛)
接下來說明，
怎麼實現透過 Socket.io 來蒐集溫度資料後，在網頁上顯示圖表(ง๑ •̀_•́)ง

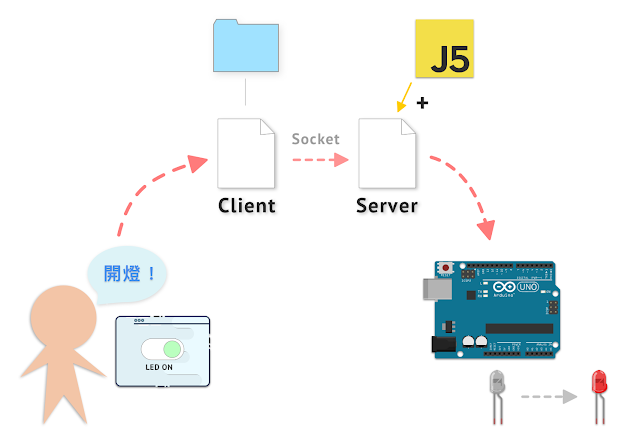

之前玩 LED 時，是在 Client 端控制透過 Socket.io 傳遞到 Server 端並在Server端中使用 Johnny-Five 來控制 Arduino

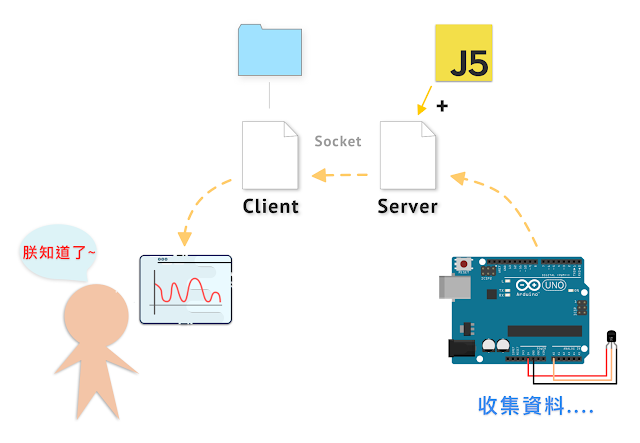

而這次是由 Sensor 偵測資訊並傳遞給 Arduino 輸入資料， Arduino 處理完傳給 Server 顯示在網頁上，由 Client 端連上網頁後觀看相關資料資訊！
心之音：嗚....好亂喔....( ˘･з･)
本魯：看圖吧～ ( ￣□￣)/ <(￣ㄧ￣ )
恩～大概是這樣的概念.....（有錯請指正，感謝～）
好！話不多說，實作吧！(๑•̀ㅂ•́)و✧
var io = require('socket.io');
var express = require('express');
var five = require('johnny-five');
var board = new five.Board();
var app = express();
app.use(express.static('www'));
var server = app.listen(3000, function() {
console.log('connected!');
});
var sio = io(server);
var timeArray = [];
var tempArray = [];
// Highcharts資料集必須用陣列，故宣告溫度與時間陣列
board.on('ready', function() {
var temperature = new five.Thermometer({
controller: 'LM35', //設定感測器元件
pin: 'A0', //設定輸入類比腳
freq: 3000, //設定三秒取一次溫度值
});
sio.on('connection', function(socket) {
temperature.on('data', function() {
// console.log(this.celsius + '°C');
temp = this.celsius; // 取得目前環境攝氏溫度
tempArray.push(temp);
tArr = getTime();
console.log(tempArray, tArr);
socket.emit('startTemp', {
// 發送給 Client startTemp事件
temp: tempArray,
time: tArr,
});
});
/* 這一大塊都是在取時間 */
function getTime() {
var time = new Date();
var y = time.getFullYear();
var m = time.getMonth() + 1;
var d = time.getDate();
var h = time.getHours();
var min = time.getMinutes();
var s = time.getSeconds();
m = checkTime(m);
d = checkTime(d);
h = checkTime(h);
min = checkTime(min);
s = checkTime(s);
dateTime = { year: y, mon: m, day: d, h: h, min: min, sec: s };
timeStr = h + ':' + min + ':' + s;
timeArray.push(timeStr);
return timeArray;
}
function checkTime(i) {
if (i < 10) {
i = '0' + i;
} // add zero in front of numbers < 10
return i;
}
/* 這一大塊都是在取時間 end*/
});
});
前端頁面要使用到 Highcharts 呈現圖表！
X 軸為時間， Y 軸為攝氏溫度
為了求快速開發這邊也一樣，CSS 引用 Bootstrap 框架，JS 引用 jQuery 來撰寫～
HTML 部分
<!DOCTYPE html>
<html lang="zh-tw">
<head>
<meta charset="utf-8" />
<meta
name="viewport"
content="width=device-width, initial-scale=1, shrink-to-fit=no"
/>
<meta name="description" content="" />
<meta name="author" content="Tzeng,Ying-Chi" />
<meta http-equiv="X-UA-Compatible" content="ie=edge" />
<link
rel="stylesheet"
href="https://stackpath.bootstrapcdn.com/bootstrap/4.3.1/css/bootstrap.min.css"
integrity="sha384-ggOyR0iXCbMQv3Xipma34MD+dH/1fQ784/j6cY/iJTQUOhcWr7x9JvoRxT2MZw1T"
crossorigin="anonymous"
/>
<title>Temperature Test</title>
</head>
<body>
<div class="container pt-4">
<h3>Temperature Test</h3>
<!-- 在網頁中添加一個div，並給它一個id且設置寬度和高度，這將是圖表的寬度和高度。 -->
<div id="chart" style="width:100%; height:400px;"></div>
<nav class="navbar navbar-light bg-light fixed-bottom">
IoT沒那麼難！新手用JavaScript入門做自己的玩具 系列文 Tzeng,Ying-Chi
</nav>
<script src="/socket.io/socket.io.js"></script>
<script src="https://ajax.googleapis.com/ajax/libs/jquery/1.11.3/jquery.min.js"></script>
<script src="https://code.highcharts.com/highcharts.js"></script>
<script src="index.js"></script>
</body>
</html>
JavaScript 部分
var socket = io.connect();
socket.on('startTemp', function(data) {
// 當socket開始連線時，接收資料
console.log(data);
tempData = data.temp; // 溫度陣列
timeData = data.time; // 時間陣列
renderChart(tempData, timeData); // 產生圖表
});
function renderChart(tempData, timeData) {
Highcharts.chart('chart', {
// 在 div id="chart" 中繪製Highcharts圖表
chart: {
type: 'line', // 圖表種類
animation: false,
},
title: {
text: 'Johnny-five with Temperature',
},
xAxis: {
// X軸
type: 'datetime',
categories: timeData, // X軸資料
},
yAxis: {
title: {
text: 'Temperature (°C)',
},
},
plotOptions: {
line: {
dataLabels: {
enabled: true,
},
},
},
series: [
// 資料集，若有複數資料集以物件方式來增加
// ex:{name: '軸的名稱',data:陣列資料,}
{
name: 'My Hand Temperature',
data: tempData, //溫度陣列資料
},
],
});
}
啟動 node！Run Run看～(； ･´д･´)
node temp-chart.js

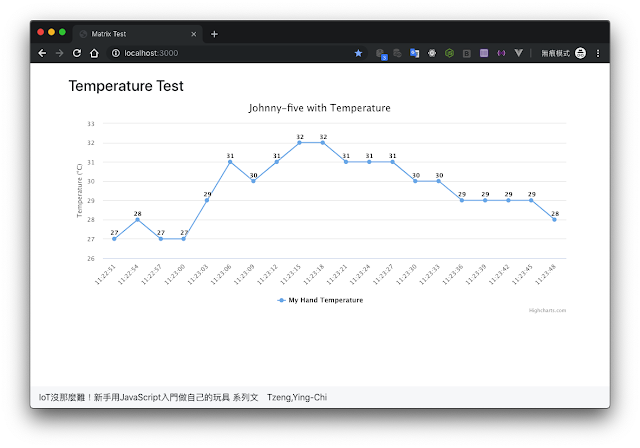

有新增節點表示成功啦！(＊´∀´)~♥
從Sensor偵測環境溫度後，在從後端傳到前端頁面上，
讓我們更容易讀取資料！

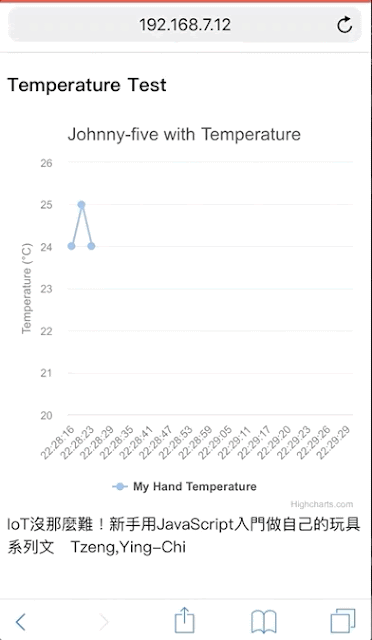

只要設定好 Router，手機也可以看到偵測的資訊喔～
想玩玩的朋友可以試試看喔～完整的程式碼都在我的github囉～
d(d＇∀＇)
如果鐵人賽有得獎得到獎金，我要拿去買書桌...
現在坐在床上打文打到肩頸超痛的....Orz
本系列的程式碼皆會上傳到 GitHub 上開源
2019ironman-JS-IoT :
https://github.com/tinatyc/2019ironman-JS-IoT
喜歡按個星星吧～乾蝦乾蝦<(_ _)>
