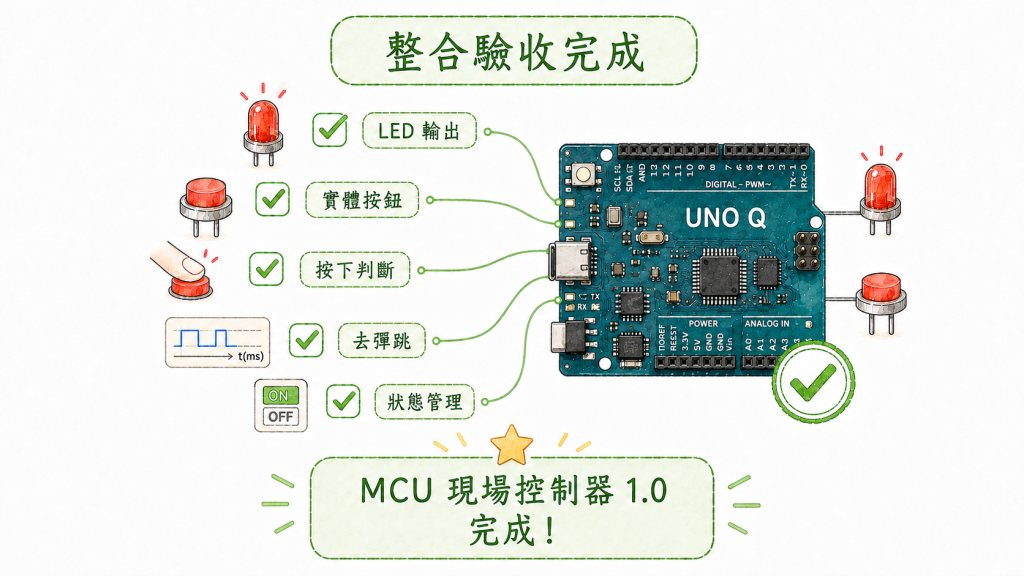

現在我們已經完成 LED 輸出、實體按鈕、按下判斷、去彈跳與燈號狀態管理，第一階段的 MCU 現場控制功能已經到位，今天進行整合驗收，確認完成 MCU 現場控制器 1.0。

注意 : 本次驗收要確認四件事，開機時燈號有明確狀態、每次按下只切換一次、接點彈跳不會輕易造成重複動作，以及沒有啟動上層服務時，MCU 仍能獨立完成現場控制，驗收時不要一邊修改程式一邊測試，若中途發現異常，應先記錄發生條件與結果，避免修改後無法確認問題究竟來自程式、接線或操作方式。

目前的 MCU 完整程式

const int LED_PIN = 2;
const int BTN_PIN = 9;

// MCU 保存唯一可信的號誌輸出狀態。
bool ledState = false;
bool lastBtn = HIGH;

void toggle_led() {
  ledState = !ledState;
  digitalWrite(LED_PIN, ledState ? HIGH : LOW);
}

void setup() {
  pinMode(LED_PIN, OUTPUT);
  pinMode(BTN_PIN, INPUT_PULLUP);
  // 硬體輸出依 ledState 初始化，不另外保存第二份狀態。
  digitalWrite(LED_PIN, ledState ? HIGH : LOW);
}

void loop() {
  bool btn = digitalRead(BTN_PIN);

  if (lastBtn == HIGH && btn == LOW) {
    toggle_led();
    delay(50);
  }

  lastBtn = btn;
}

這份程式已將每個角色分開，setup() 負責設定腳位與初始輸出，loop() 負責持續讀取 D9，lastBtn 用來辨認按下瞬間，delay(50) 降低接點彈跳，而 ledState 與 toggle_led() 則統一管理 D2 LED。

驗收開機與狀態管理

先不要按下 D9，執行 App 後觀察 D2，因為 ledState 的初始值是 false，LED 應保持熄滅，這表示程式狀態與硬體輸出在開機時一致。

接著按一次讓 LED 亮起，再重新啟動 App，LED 應重新回到熄滅狀態，因為程式再次從 ledState = false 開始，這項測試可確認初始狀態不是碰巧留下的硬體結果，而是由 MCU 主動建立。

驗收按鈕操作

先正常短按五次，每次都要完整按下再放開，LED 應依序在亮與滅之間切換，一次操作只產生一次結果。

再將按鈕持續按住兩秒，LED 只能在剛按下時切換一次，不能持續閃爍，放開時也不應改變狀態，這可確認程式能分辨按下瞬間與持續按住。

最後混合快速輕按、一般按壓與稍長按住，觀察是否仍能維持一次操作對應一次切換，若偶爾出現異常，應先檢查按鈕方向、D9 與 GND 接線及接點是否鬆動，不要立刻以增加延遲掩蓋問題。

驗收離線現場控制

本階段尚未啟動 Python，也沒有瀏覽器管理畫面，但實體按鈕仍能直接由 MCU 讀取並切換 LED，這表示現場控制不依賴 MPU、網路或遠端服務。

保留這條本地控制路徑很重要，未來加入上層功能後，即使 Python 尚未啟動或網路暫時中斷，現場人員仍可在控制箱旁完成基本操作。

整合驗收的合格標準不是「大多數時候能亮」，而是每項操作都有可預期結果，開機、短按、長按、放開與重新啟動都應符合規則，只有完成這些測試，第一階段才算真正結束，也才能放心把新的上層功能接進來，並建立可靠穩定的控制基礎。

第一階段驗收完成

• LED 開機時具有明確初始狀態。
• 實體按鈕一次按下只切換一次。
• 長按與接點彈跳不會輕易造成連續切換。
• MCU 不依賴 Python 與網頁也能獨立運作。

第10天終於完成第一階段 Edge Box 1.0 驗收，接下來要啟動 UNO Q 的另一個大腦 MPU，讓 Python 開始處理訊息與上層服務。
