前言

昨天載範本時，Reference 那一欄我們直接略過。今天把它補齊

看起來只是多填 queue、cpu。現場不是這樣。設定檔真正好用的地方，不是把 LSF 數字從 GUI 打進去，而是讓同一份範本，依設定長出不一樣的圖。

範本負責「這家公司大概怎麼蹲」；設定檔負責「這一顆 design 今天要蹲幾下、要不要最後那一棒」。

例如驗證要不要開、開幾條：

PV --> 驗 A
   --> 驗 B
   --> 驗 C

或 hierarchy design，頂層要看到幾個下層 APR block：

TOP  --> subblock A
     --> subblock B
     --> subblock C

開關寫在設定裡，builder 讀完再決定生幾個 job。Flow 變靈活，不必為每一顆 chip 複製一份 Python。

今天要完成的三件事

以昨天的 ithome 為例，收工時它要能：

1. 在 winflow/generator/parsers 加一個 parser 讀 YAML
2. 用這份 YAML 動態調整 ithome：要不要 IT_5、IT_2 扇出成幾個
3. GUI 多一個欄位選設定檔；不選就走預設路徑

目標圖長這樣：

IT_2_0 ( IT_2_LIST = IT_2_0 ... IT_2_N )
.
.
IT_2_(N-1)
IT_2_N ____________
                   |
                   v
IT_1  —> IT_3  —> IT4  -> IT_5   （僅當 USE_IT_5 = true）
           |                ^
           |________________|

跟昨天比，差在 IT_2 從「一個人」變成「一排人」。人數不是寫死在 builder，是 YAML 裡的 IT_2_LIST 說了算。

參考設定：

FLOW_NAME:"ithome"
CPU:
  - IT_1:4
	- IT_2:4
	- IT_3:4
	- IT_4:8
	- IT_5:16
IT_2_LIST:[subblock_A,subblock_B,subblock_C]
USE_IT_5:false

Step 1. myParser.py

這部分可以裝套件讓 parse 變簡單。本專案的自我限制是盡量不依賴第三方套件，所以選擇自己吃這份方式。程式碼不在這裡展開。

現在這類問題交給 AI 寫也非常方便 🤣

重點只有兩個：

• 放進 winflow/generator/parsers/，讓 builder 用 from winflow.generator.parsers import parse_yml
• 讀出來的結構要穩定：CPU 最好整理成 dict、IT_2_LIST 整理成 list、USE_IT_5 整理成 bool

Parser 是邊界。Builder 不會一邊組 DAG、一邊跟設定搏鬥。

Step 2. 讓 ithome builder 讀設定再長圖

##　上面記得多加　from winflow.generator.parsers import parse_yml

def build_ithome_stages(
    queue: Optional[str] = None,
    cpu: Optional[str] = None,
    machine: str = "",
    yml: Optional[Dict[str, Any]] = None,
    yml_path: Optional[Union[str, Path]] = None,
) -> List[Stage]:
    """把 yml 設定讀進來"""
    cfg = _cfg()
    queue = queue if queue is not None else cfg.default_queue
    default_cpu = str(cpu if cpu is not None else cfg.default_cpu)
    machine = machine or ""
    data = _load_yml(yml=yml, yml_path=yml_path)
    cpu_map = data.get("CPU") if isinstance(data.get("CPU"), dict) else {}
    it2_list = data.get("IT_2_LIST") or ["default"]
    if not isinstance(it2_list, list) or not it2_list:
        it2_list = ["default"]
    use_it_5 = bool(data.get("USE_IT_5", True))

		# map cpu 用量
    def cpu_for(job_name: str) -> str:
        key = "IT_2" if job_name.startswith("IT_2") else job_name
        print(key)
        print(str(cpu_map.get(key, default_cpu)))
        return str(cpu_map.get(key, default_cpu))

    out_it_1 = job_output_path("IT_1")
    out_it_3 = job_output_path("IT_3")
    out_it_4 = job_output_path("IT_4")
    out_it_5 = job_output_path("IT_5")
    # 一定會有第一個 job
    jobs: List[Job] = [
        make_job(
            "IT_1",
            job_command("IT_1"),
            [],
            [out_it_1],
            queue,
            cpu_for("IT_1"),
            machine,
        ),
    ]
		#看有多少個 it2 job，空的話就走 default
    it2_outputs: List[str] = []
    for index, block in enumerate(it2_list):
        name = f"IT_2_{index}"
        out_path = job_output_path(name)
        it2_outputs.append(out_path)
        jobs.append(
            make_job(
                name,
                f"{job_command('IT_2')} {block}",
                [],
                [out_path],
                queue,
                cpu_for(name),
                machine,
            )
        )

    jobs.append(
        make_job(
            "IT_3",
            job_command("IT_3"),
            [out_it_1],
            [out_it_3],
            queue,
            cpu_for("IT_3"),
            machine,
        )
    )
    jobs.append(
        make_job(
            "IT_4",
            job_command("IT_4"),
            [out_it_3,*it2_outputs],
            [out_it_4],
            queue,
            cpu_for("IT_4"),
            machine,
        )
    )

    # 如果有 5 的話
    if use_it_5:
        jobs.append(
            make_job(
                "IT_5",
                job_command("IT_5"),
                [out_it_3, out_it_4, *it2_outputs],
                [out_it_5],
                queue,
                cpu_for("IT_5"),
                machine,
            )
        )

    return _wrap_jobs_as_stages(jobs)

這段值得對著圖看三件事：

1. IT_2_* 仍是 Root。 它們的 inputs 是空的，可以跟 IT_1 一起跑。IT_2_LIST 有三個 block，就生三個 job，command 把 block 名稱當參數傳進去。
2. IT_4 的 inputs 把所有 IT_2_*.done 都吃進去。 扇出多少，匯流就等多少。不必為 N=3 寫一套、N=10 再寫一套。
3. USE_IT_5: false 時，圖上根本沒有 IT_5。 不是生出來再 skip，是 builder 在設計時就把人請出場。Runner 因此不必認識這個開關。

cpu_for() 也有一個現場細節：YAML 只寫了 IT_2: 4，實際 job 卻叫 IT_2_0、IT_2_1。對應時用前綴，才不必為每個 subblock 重複填 CPU。

_load_yml 的預設路徑可以指到 example_flow/ithome.yml。GUI 沒選檔時，builder 仍能長出一張「預設口令」的圖——這就是 Reference 標成 optional 的原因。

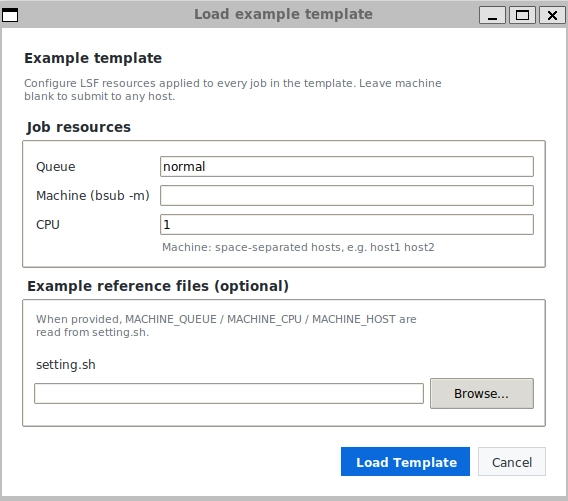

Step 3. 讓 GUI 出現可以勾選的選項

GUI 不是本篇重點，改動集中在兩個地方。

generator/editor/document.py 讓範本選項多帶一條 yml 路徑：

@dataclass
class TemplateOptions:
    """User-provided options when loading a flow template."""

    queue: str = DEFAULT_QUEUE
    machine: str = ""
    cpu: int = DEFAULT_CPU
    setting_path: Optional[Path] = None
    # for ithome.yml
    yml_path: Optional[Path] = None

ui/generator.py 只在 template 叫做 ithome 時，多畫一個檔案列：

class TemplateLoadDialog(tk.Toplevel):
    """Collect template options (queue, machine, cpu, optional setting.sh)."""

    def __init__(self, parent, template_name: str):
			    # ADD
          self.yml_path = tk.StringVar()
    .
    .
    .
         # ADD
		     if self.template_name == "ithome":
            opts_frame = ttk.LabelFrame(
                outer,
                text=" Reference files (optional) ",
                style="Card.TLabelframe",
                padding=10,
            )
            opts_frame.pack(fill=tk.X, pady=(0, 4))
            ttk.Label(
                opts_frame,
                text="Read setting from yml.",
                style="Muted.TLabel",
                wraplength=400,
            ).pack(anchor="w", pady=(0, 8))
            self._file_row(
                opts_frame,
                "ithome.yml",
                self.yml_path,
                [("YAML", "*.yml"), ("All", "*.*")],
            )
     .
     .
     .

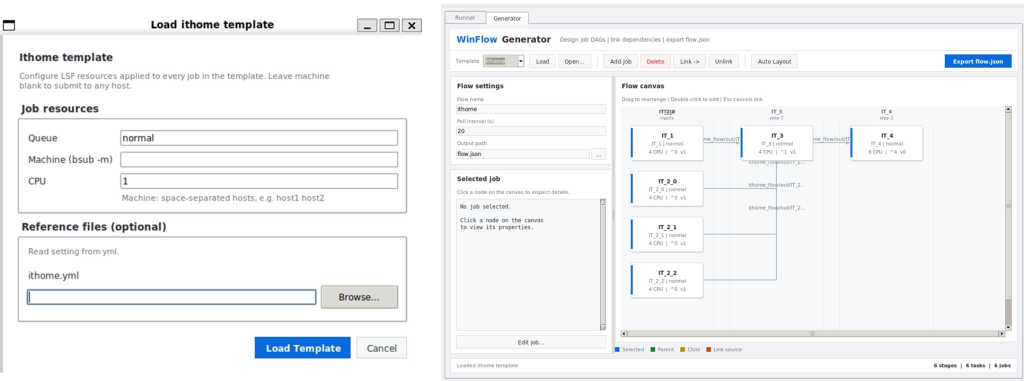

載入範本時會多一個視窗。兩個欄位都可以留空：系統會去預設位置找設定。也可以不關 WinFlow，改 YAML 後再 Load 一次，圖就按新口令重長——這比改 Python、重開程式更接近 APR 日常。

設定檔、範本、JSON，各自管一段

把這三天串起來，職責會比較清楚：

Builder 不該把 USE_IT_5 寫死；YAML 不該去呼叫 bsub；flow.json 不該在跑到一半還被設定檔改寫。各管各的時間點，後面講 Runner 時還會再碰到同一句話。

小結

• Reference 不只是填 LSF 數字，還能決定要不要某站、扇出幾條
• Parser 負責消化各家公司的設定；builder 只消化結構化的資料
• GUI 不選檔就走預設；改檔再 Load，不必重開程式
