前言

做 EDA flow 最容易翻車的地方，通常不是「 job 寫錯指令」，而是把不同時間點該做的事混在一起。

什麼時間點該做什麼事，自己要清楚。

這句話聽起來像人生雞湯，但在 flow runner 裡，它幾乎就是全部。Altair FlowTracer 把這件事做到極致——用 tracing 抓住「這個工具什麼時候該跑、依賴什麼檔、能不能並行」。WinFlow 走的是比較輕量、宣告式的路：把同一套時間哲學寫進 flow.json 與 Runner。今天就把這條時間軸攤開來看。

先講現場：為什麼「時間點」會變成架構問題

半導體實作流程很長。一個 place-and-route 風格的 demo，光是：

FloorPlan ───► Place ───► CTS ───► Route
   │           │         │          │
   ───► QC      ───► QC  ───► QC    ───► QC

就已經有兩種完全不同的「先後」：

1. 主流程必續等：沒有 floorplan 的結果，place 不該開始。
2. 檢查可以並行：Q_PLACE 檢查 PLACE 的產出，但不該擋住 CTS 開工。

如果系統搞不清楚這兩件事發生在哪個時間點、由誰決定，後果很具體：

• 如果拿 stage 名稱當成執行順序 → 明明可以並行的 job 會被串成一條線
• 把 inputs / outputs 當成排程 → 檔案還沒寫完，下游就會以為自己 ready
• 把「產生流程」跟「執行流程」寫在同一個函式 → GUI 一改，下一次 export 又會被演算法加回來

FlowTracer 教會我的三件事

之前有提到坊間一個有名的 FlowTracer（Altair），它的核心是三件事：

1. 相依性是一等公民:
   一個 job 能不能跑，只看它的前依賴是否滿足
2. 並行是被發現的，不是被 hard code 的:
   job 若彼此沒有依賴，它們就要能同時跑。系統的工作是主動把這件事揭發出來，而不是讓使用者自己去設定
3. 失敗停在正確的時間點:
   上游掛了，下游的 job 不該被送進 queue。修完以後，從斷點繼續，而不是整條 flow 重跑。

WinFlow 沒有做 FlowTracer 那種「執行時去 trace 工具開了哪些檔」的法術。我把依賴寫在 flow.json 裡：parents / children 管排程，inputs / outputs 管檔案是否真的在磁碟上。想法相同，實作更直白—— 因為目標是讓寫 flow 的人、跑 flow 的人、畫 DAG 的 GUI，對同一套規則達成共識。

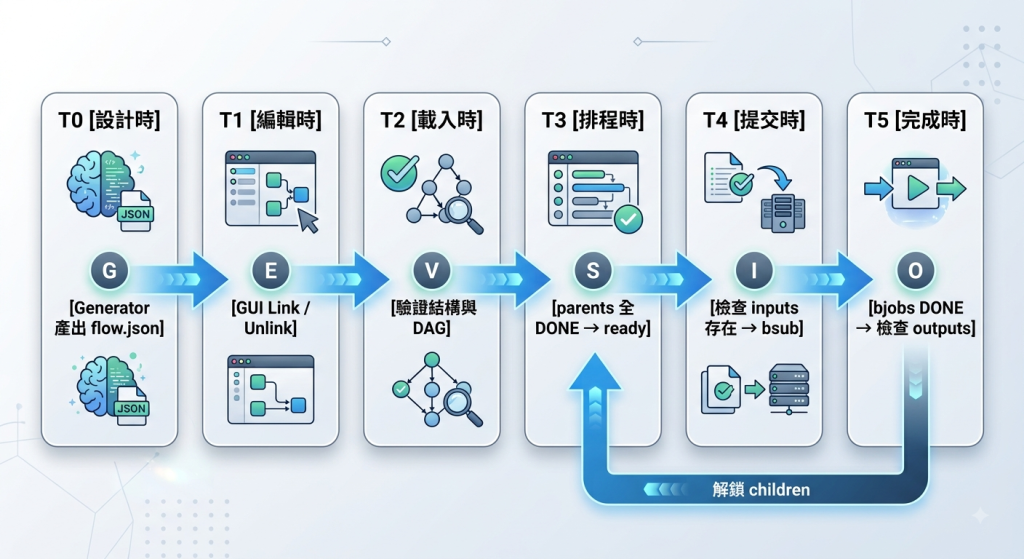

WinFlow 的時間軸：一張圖講完

對應到 repo 裡的模組，大致是：

Winflow 系統階段權責與邊界表

核心架構原則： 每一欄都有專屬負責人（Who）與核心任務（Do），並嚴格禁止越權行為（Don't）。

三份契約，請不要混用

參考 winflow/graph.py 開頭：

Jobs schedule solely from each job's parents / children.

Stage/task nesting remains for identity, logging, and editor tags only.

Inputs/outputs do NOT schedule jobs.

這三句話可以當成 WinFlow 的憲法。拆開來看：

1. Stage / Task：身份，不是時間

FLOOR_PLAN/PLACE/PLACE 這種 key 裡的 stage、task，是給人看的標籤：日誌、畫布分組、GUI 點選。Runner 不會因為 PLACE 寫在 FLOOR_PLAN 後面，就自動等它。

所以你可以把質檢 job 放在獨立的 stage，也可以跟主 job 放在同一個 stage——對排程沒差。差的是 parents 指到誰。

2. parents / children：什麼時候「可以開始」

這才是時間軸上的開關。_run_dag 的邏輯，非常樸素：

remaining[key] = 還沒完成的 parent 數量

ready = remaining == 0 且尚未送出

某個 job 一 DONE，就去把它的 children 的 remaining 減一。減到零，立刻丟進 thread pool。兩個都沒有互相依賴的 root（例如 ithome 裡的 IT_1 與 IT_2_*）會一起跑——並行是 DAG 長出來的，不是額外寫的 parallel: true。

3. inputs / outputs：這個時間點「檔案在不在」

檔案檢查發生在兩個非常特定的瞬間：

• 提交前：validate_paths(job_inputs, "input")

沒有 input，根本不該 bsub。這是保險，不是排程。

• LSF 回報 DONE 之後：validate_paths(job_outputs, "output")

cluster 說做完了，但約定的 .done 沒出現，這份工作仍算失敗。

很多人會下意識覺得「output 就是下一棒的 input，所以檔案依賴 = 執行順序」。WinFlow 刻意拆開：檔案告訴你產物有沒有寫出來；DAG 告訴你什麼時候允許下一棒入場。兩者常常對齊（Generator 也會用 outputs → inputs 去種子化邊），但對齊是結果，不是定義。

質檢旁掛就是最好的例子：Q_PLACE 的 input 是 PLACE 的 output，所以它晚於 PLACE；但它不是 CTS 的 parent，所以 CTS 不必等質檢。時間關係被寫在邊上，而不是寫在檔名裡。

一個 job 自己的一生

把鏡頭從整條 flow 拉近到單個 job，run_job 的順序幾乎是照抄整套做法的：

SKIP？（Rerun 時已完成）

→ 通知 GUI：pending

→ 驗 inputs

→ bsub

→ 通知 GUI：PEND

→ 輪詢 bjobs

→ DONE：驗 outputs → 通知 job_done

EXIT / 缺檔：通知 job_failed，丟例外

注意幾個「不要提早做」：

• 還沒送進 LSF，不會去輪詢
• 還沒 DONE，不會去驗 output（避免把「正在寫檔」當成失敗）
• 失敗發生在缺 input、submit 失敗、或 wait 期間，一律走 job_failed

這樣 GUI 不會停在一個永遠的 RUN

GUI 也守同一個時鐘。Runner 還在跑時，Sync from Generator 是關掉的——你不會一邊執行舊 DAG、一邊把新 DAG 灌進去。Stop 走 bkill 與重試；Reset Flow 清的是本地狀態與 log，不會偷偷幫你殺 cluster 上的作業。每個按鈕都對應一個時間點，而不是「反正都能按」。

用 ithome DAG 當一次演習

內建的 ithome flow 長這樣：

IT_2_0 .. IT_2_N ────┐
                     v
IT_1 ──> IT_3 ──> IT_4 ──> IT_5
           │                ^
           └────────────────┘

架構核心概念： 系統排程嚴格依賴 DAG 的 parents / children 關係，檔案的存在是提交前（Inputs Verification）的保險，而非放行排程的依據。

如果你發現自己在用「IT_4 寫在 JSON 比較後面」來解釋執行順序，就代表時間點又混了。JSON 的排列是給人讀的；Runner 只認邊。

總結

• Generator 沒有 LSF client
• Runner 不負責發明新的依賴
• 設計時組流程，執行時只消費流程
• 設定分成三層，也是時間點：站點預設（config.json）→ 這次設計（setting.sh）→ 這次固化的流程（flow.json）
• 排程只看 parents / children
• inputs 在提交前驗，outputs 在 DONE 後驗
• stage / task 是名牌，不是日曆
• 失敗停在正確的節點，重跑就該從那裡繼續

FlowTracer 用 tracing 在執行中抓住事實；WinFlow 用宣告在執行前把事實寫下來。
這是兩種實作，但是是同一種紀律 —— 流程工具如果自己都搞不清楚時鐘，使用者更不可能搞得清楚。
