前言

昨天把時間軸講完了，今天換一件更俗、也更關鍵的事——要有圖要讓人看得懂 R

通常資深的 APR 工程師心裡會有一張 flow 的流程圖，但對生為菜鳥而言的我眼前卻只有一坨 script

WinFlow 把 Generator 跟 Runner 都做成「同一張圖的兩種讀法」：一邊拿來改依賴，一邊拿來看狀態。畫布不是裝飾，是 flow.json 的投影。

好的流程圖要讓沒寫過這條 flow 的人，十秒內知道：誰等誰、誰正在跑、點進去能看到什麼。

本篇焦點放在 DAG 怎麼從 parents / children 長到 Tkinter canvas 上。GUI 的按鈕列會帶到，但不展開成操作手冊。

兩個分頁，同一顆畫圖引擎

winflow_gui 的視窗裡有兩個分頁：

+------------------+     Sync from Generator      +------------------+
| Generator        |  ------------------------->  | Runner           |
| 編輯 DAG         |         flow.json            | 監看 DAG         |
| 問：誰該等誰？    |                              | 問：現在跑到哪？  |
+------------------+                              +------------------+
              \                                      /
               \                                    /
                +----------------------------------+
                |  winflow/graph.py                |
                |  build_relation_edges            |
                |  compute_layers                  |
                +----------------------------------+

Generator 的 FlowEditorCanvas 與 Runner 的 FlowGraphCanvas 都吃同一套作法。差在投影：

讓「菜鳥一眼看懂」不是靠兩套不同的圖，而是同一張 DAG，用顏色回答當下那個分頁在問的問題。

線從哪來：畫布不發明依賴

共享模組 winflow/graph.py 裡，真正拿來畫的 function 是 build_relation_edges()：

1. 每個 job 讀自己的 parents（存的永遠是 stage/task/job 這種 slash key）
2. 為每一對 parent → child 畫一條邊
3. 邊的標籤另作處理：若 child 的某個 input 剛好等於 parent 的某個 output，標籤用那個檔名；否則標成 (parent)，表示這是純關係邊、沒有共享檔

JSON 裡的 children 是互逆欄位，用來給 Runner 解鎖下游，不另外再長一套邊。畫的時候認 parents 就夠，避免同一對節點被畫兩次。

舊檔若缺 parents / children，ensure_job_relations() 會在載入進畫布之前用 task 順序 + 檔案路徑補一次。補完之後，畫布就只認屬性了。Generator 上 Unlink 掉的關係，不會因為「看起來同一 task 前後相鄰」又自己長回來

Generator 內部的 job key 用 NUL 字元隔開（stage\0task\0job），避免 job 名稱裡剛好也有 /。寫進 flow.json 時再轉回 slash。我們不必管這個；只要記得：畫面上的一條箭頭，對應 JSON 裡的一組 parents/children，不是對應目錄排列。

層怎麼算：左邊是入口，右邊是越等越深的人

有依賴關係之後要決定節點站在哪一列。兩邊共用 compute_layers()，做法是拓樸分層：

1. 每個節點 indegree = 有幾條邊指進來
2. indegree = 0 的放進 queue，layer = 0（畫面上寫 inputs）
3. 每處理完一個點，把它的下游 indegree 減一
4. 下游的層號 = max(自己目前的層, 上游層 + 1)
5. 減到 0 的人進入下一輪

結果很直觀：

layer 0          layer 1           layer 2
(inputs)         (step 1)          (step 2)

IT_1 ----+-----> IT_3 ----+-----> IT_4 -----> IT_5
         |                |
IT_2_0 --+                |
IT_2_1 --+----------------+
IT_2_2 --+

同一層的人沒有互相等待，理論上可以並行。這就是為什麼 QC 會跟下一主站並排，而不是畫在主站正下方當「下一個 stage」。層是依賴深度，不是公司組織圖

若圖裡不小心有連成 circle 的話，就會造成某些點的 indegree 永遠減不完。Generator 的 Link 因此會先跑 would_create_cycle()：從「即將當 child 的那顆」沿 children 往下走，若走得到「即將當 parent 的那顆」，這條連線就會直接被拒絕。可視化建立在「這張圖是 DAG」這個前提上；環一出現，層與排程都會一起壞。

Auto Layout 的功能只是把層號變成座標。Generator 的 layout_by_graph()：

• x = 100 + 層號 × 240
• 同一層裡，y 依「目前畫布上的上下順序」排，間距 100
• 節點中心點寫進 document.positions

Runner 更乾脆：每次 redraw 都重算，x 間距 80、y 間距 28，使用者不能拖這些 job node
Generator 才會提供你這個功能，好讓你思索怎麼串接自己的 flow

Generator：把「依賴」畫成可編輯的產物

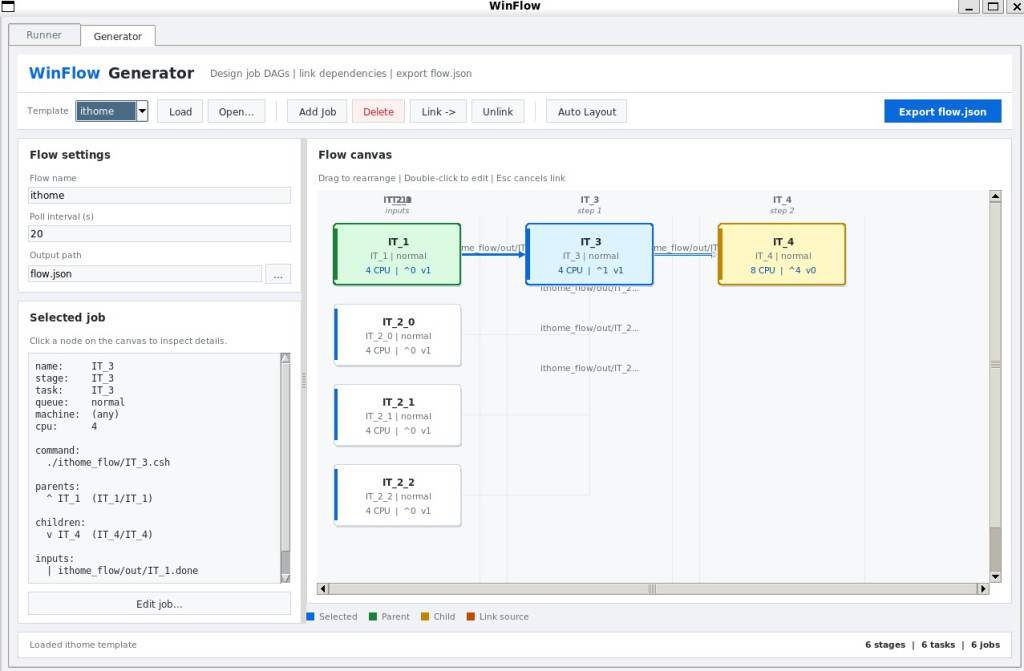

打開 Generator，右邊是 Flow canvas，左邊是 Flow settings 與 job 清單。工具列上跟圖最有關的是：

• Load / Open：範本或現成 flow.json 進畫布
• Add Job / Delete：增減節點
• Link -> / Unlink：改依賴關係
• Auto Layout：依層重排
• Export flow.json：把結果寫出去，給 Runner 用

提示列寫著：Drag to rearrange | Double-click to edit | Esc cancels link。拖動只改座標，不會改 job 在 JSON 陣列裡的順序，也不會改依賴。這是刻意的：排版是給人看的。

Generator 上的 job 節點有什麼

固定會三行：

+------------------------------+
| |  FLOOR_PLAN                |   ← job name（太長會截成 ...）
| |  FLOOR_PLAN | normal       |   ← task | queue | 可選 -m host
| |  1 CPU  |  ^0  v2          |   ← CPU，以及幾個父、幾個子
+------------------------------+

^0 v2 讀作：沒有父親、兩個孩子。沒有任何邊的孤立點則顯示 no deps。滑鼠移上去會出 tooltip，補上完整的 stage / task、machine、以及 command——畫布不把指令印在卡片上，否則十個 job 就會變成十張便利貼小說。

顏色不表示跑到哪（Generator 還沒送 LSF），而表示你現在在看誰的親戚：

點 PLACE，FloorPlan 變綠、Q_PLACE 與 CTS 變黃——菜鳥不必去數 JSON 裡的 key，一眼就知道這顆的上下游。沒被選到的邊會淡掉，選中相關的邊變藍、加粗

邊怎麼畫、標籤寫什麼

邊是正交折線，不是斜線：

[ IT_1 ]——┐
          │
          └──────►[ IT_3 ]
              IT_1.done

從父節點右緣中點出發，水平走到兩點中線，垂直對齊子節點，再水平進子節點左緣，箭頭在終點。折線中間會寫標籤，超過 22 字截斷。標籤通常是共享的檔名（example_flow/out/IT_1.done）；若只是 Link 出來、沒有檔案依賴，就會看到 (parent)。

這讓「圖上的邊」跟「磁碟上的檔」可以同時存在、又不必混成一件事。QC 吃的 .done，邊上會寫那個路徑；你若只想說「這個 Summary 要等四個 QC」，但沒有檔按依賴，這個關係仍然在，只是標籤就是 parent

背景還有兩層給人定位、不參與排程的東西：

• Stage band：依同一 stage 裡節點的 x 範圍，鋪一條直的淺底，頂上寫 stage 名。它是分組色帶。IT_1 跟 IT_2 若層號相同，可能站在同一直欄，但屬於不同 band。
• Layer 標籤：層 0 寫 inputs，其後寫 step 1、step 2。告訴你「這一列是入口還是已經等過一輪」。

Link / Unlink 就是在改這張圖

按 Link ->，游標變十字。第一下選父（橘），第二下選子。link_jobs() 會：

1. 拒絕產生 circle
2. 寫互逆的 parents / children
3. 若父沒有任何 output，補一個 dummy 路徑，並盡量加進子的 inputs，讓「檔案視角」跟「關係視角」暫時一致

Unlink 反向清邊，並盡量拿掉不再被引用的 dummy。畫布立刻 redraw()。你在 GUI 上掰開的那條線，就是之後 Export 進 Runner 的那條線。

Runner：把「狀態」畫成會呼吸的樣子

來看一下我們的 ithome flow

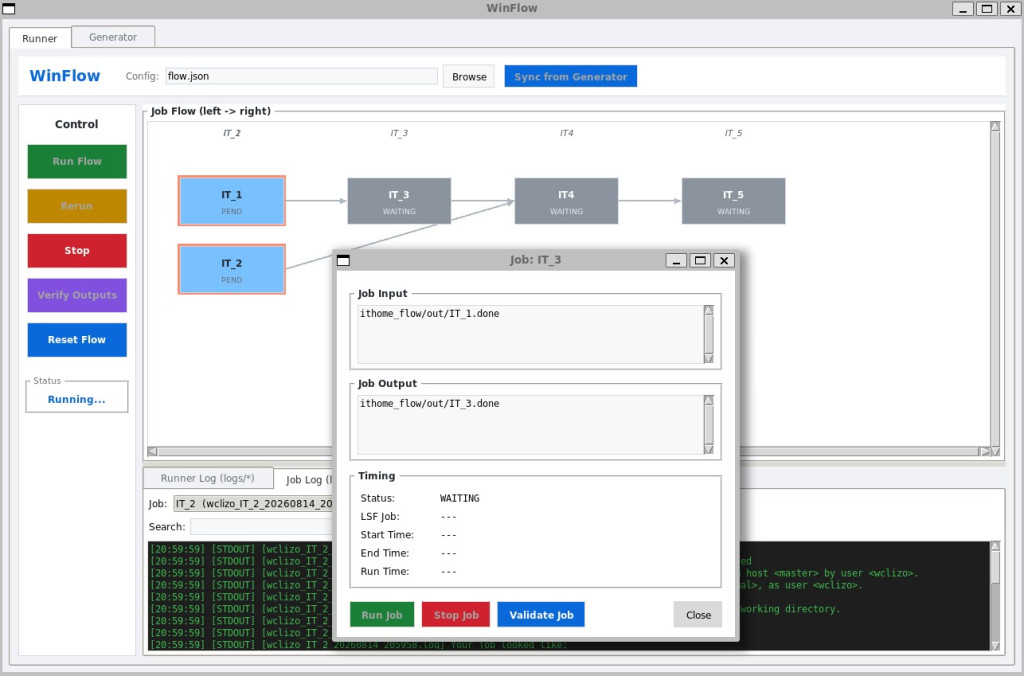

切到 Runner，或按 Sync from Generator（僅在沒有 job 在跑、也沒有正在 kill 時可按）。畫布換成監看模式：節點變小（130×58），不能拖，每次重畫都依層站好。

左邊控制列是 Run Flow / Rerun / Stop / Reset；中間偏上是 DAG，偏下是 log。DAG 回答「現在誰在動」，log 回答「那個人嘴裡在喊什麼」。本篇只盯 DAG。

一顆節點上有什麼

+------------------+
|      IT_1        |   ← 名稱；過長會在 _ 處折行，再不行就縮小字再截斷
|      PEND        |   ← 狀態
+------------------+

卡片底色就是狀態。這是 Runner 可視化的全部賭注：顏色 = 生命週期

PEND 特別用淺底深字，避免一整排排隊 job 變成刺眼色塊。其餘有顏色的狀態用白字，讓 DONE 的綠、EXIT 的紅在十公尺外也分得出來。

活著的節點會有心跳

PEND、RUN、KILLING 會被放進 active_keys。畫布每 600ms 在節點外再畫一圈橘紅（#fd8c73），像是心跳那樣。並行時，同一層可以同時有好幾顆在閃——那不是動畫炫技，是在說：這些 job 已經通過依賴檢查，正在跟 LSF 說話。

DONE / EXIT 會從 active 集合拿掉，心跳停。Reset Flow 把所有節點打回 waiting，並清掉 lsf_name、job_id、起迄時間；它不 bkill。Stop 才是殺 cluster 上的作業，對應的節點會先變紫再變紅。

邊在 Runner 上較克制：父右緣到子左緣的直線箭頭，灰色，沒有檔名。監看時你要的是「誰解鎖誰」，不是再讀一次路徑。檔名改去點節點。

頂部仍有 stage 斜體小字，對齊該 stage 第一個出現的層。它只是名牌。QC 若跟下一主站同層，stage 標籤可能重疊在同一直欄——這時候請相信節點顏色與邊，不要相信標籤的左右順序。

點進去：內容不擠在方塊上

點節點會開 JobDetailDialog，這才是「內容」的主場。畫布只留名字與狀態，詳情視窗分三塊：

• Job Input / Output：路徑清單。空的寫 (none)
• Timing：Status、LSF Job 名稱、Start / End、Run Time
• 動作：Run Job、Stop Job、Validate Job

時間從 Runner 收到的 callback 記入。job_start / job_submitted 寫 start；job_done / job_failed 寫 end。畫布上的綠與紅，背後是這段時間戳記。

Validate 不送 LSF，只問 outputs 是否已在磁碟；都在就把這顆標成 DONE。這是在「檔案已經生出來、但 GUI 還停在 wait」的作弊法 (實務上很常會遇到)，不是另一套排程。Run Job 則是單點重送，整條 flow 在跑或正在 kill 時會禁用，避免跟 DAG 排程搶人。

狀態怎麼從 LSF 流到 GUI 上的呢 ?

FlowRunner.run_job
    → job_callback(job_start / submitted / status / done / failed)
        → GUI 執行緒 _handle_job_event
            → node.status / lsf_name / job_id / 時間
            → graph_canvas.update_job(...)
                → 改色、更新 active_keys、redraw

job_status 帶的是 bjobs 的 PEND / RUN / DONE / EXIT。GUI 不自己猜。輪詢時只問 LSF，畫布只負責翻譯成顏色。

再複習一下怎麼看這兩張圖

在 Generator

1. 先看最左一列 inputs：沒有箭頭指進來的人，是可以一起開工的 Root
2. 點一顆有疑問的節點：綠的是它在等的，黃的是等它的
3. 看邊上的字：有檔名表示還對得上產物；只有 (parent) 表示純順序
4. 看 ^n vm：數字跟你心裡的上下游人數不一樣，就去查 Link 是不是多點或少點
5. 不要被 stage 色帶騙：色帶是分組，層才是時間深度

在 Runner

1. 灰的大片 = 還在等前面的 job
2. 淺藍 PEND = 已進 queue；深藍 RUN 且外圈在閃 = 真的在跑
3. 同一層同時閃兩顆以上 = 並行中
4. 綠了才會解鎖右邊；紅了右邊會一直 wait，因為父結點沒有 DONE
5. 不確定為何是紅，點進去看 outputs 與 log，不要猜

APR + QC 那張經典圖，用這套讀法會變成：

FLOOR_PLAN (layer 0)
    ├─► Q_FLOOR_PLAN (layer 1)     ← 旁掛，不擋住 Place 右邊的人
    └─► PLACE      (layer 1)
            ├─► Q_PLACE (layer 2)
            └─► CTS     (layer 2)

QC 跟下一主站站在同一層，所以顏色會一起從灰變藍。 若你公司規定 QC 必須擋住主鏈，Generator 裡就該把 QC 接到下一主站的 parents；層數會加一，Runner 上也會變成「主 flow 先一直灰，直到 QC 變綠」。

兩張圖為什麼不能合成一張

有人會問：為什麼不在 Generator 上也畫狀態，或在 Runner 上也能拖節點、改邊？

因為它們回答的時間點不同。編輯時改邊，執行中的狀態就作廢；執行中拖節點，只會讓「誰在跑」跟「誰看起來站在誰旁邊」脫鉤。WinFlow 選擇：

• Generator 的圖是可寫的依賴
• Runner 的圖是唯讀的生命週期
• 中間用 Sync / Export 的 flow.json 換手，而且換手當下 Runner 必須閒置

小結

• Winflow 兩邊 GUI 共用 build_relation_edges 與 compute_layers：邊來自 parents，層來自 flow 深度
• Generator 用選取色（藍／綠／黃）講親戚，卡片上有 CPU 與 ^父 v子，邊上可標檔名
• 拖動只改排版；Auto Layout 把層變成座標
• Runner 用狀態色講生命週期，活著的節點會有心跳；內容放進點擊後的詳情窗
• 同一層 = 可並行；Fail 的父節點會讓其子節點一直 wait
