昨天我們從車外開始看車聯網，知道手機 App、雲端、行動網路與 V2X 都可能成為資料進入車輛的入口。

今天把視線移到車內，回答一個更基本的問題：一台汽車裡面到底有多少台電腦？

當駕駛踩下煞車時，車輛不只是讓一個零件動起來，而是需要感測器、控制單元、車載網路與致動器共同完成一連串工作：

煞車踏板感測器
      ↓
煞車／車身控制 ECU
      ↓
車載網路與 Gateway
      ↓
煞車致動器、儀表板、ADAS 功能

如果車輛還有先進駕駛輔助系統，影像、雷達或光達資料也可能被送到高效能運算平台，再和車速、方向盤角度及煞車狀態一起判斷。

這就是車載電子架構（Automotive E/E Architecture）要描述的事情：哪些元件負責什麼工作，資料如何流動，以及不同網路區域如何連接。

今天的學習目標

讀完這篇文章，你應該能夠：

1. 說明 ECU 在車輛中的基本角色
2. 分辨 TCU、IVI、Gateway、Domain Controller 與 Central Computer
3. 理解分散式、Domain-oriented 與集中式／Zonal 架構的差異
4. 找出車輛架構中的信任邊界與可能的橫向移動路徑
5. 完成一張車輛功能的架構盤點卡片

汽車其實是一個分散式嵌入式系統

現代汽車不是把所有功能放在一台電腦裡，而是由許多嵌入式控制單元共同工作。

每個控制單元通常有處理器、記憶體、韌體、輸入介面與輸出介面，並透過 CAN、LIN、FlexRay 或 Automotive Ethernet 和其他元件交換資料。

美國 NHTSA 指出，先進車輛安全功能依賴大量電子元件、感測器與計算系統。
這也說明了為什麼車輛資安不能只看單一 ECU，而要看整體的電子架構與通訊關係。

先用五個層次建立一張簡化的架構地圖：

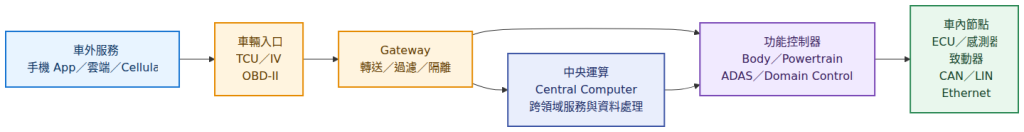

圖 1：車外服務經由車輛入口進入 Gateway，再連到功能控制器、車內節點及中央運算
實際元件數量與資料流會依車款而異

這五層不是所有車款都會以相同方式切開。
它們比較像是一組協助分析的視角，讓我們能從「資料從哪裡來」一路追到「最後控制了什麼」。

ECU：執行車輛功能的基本單位

ECU 是 Electronic Control Unit 的縮寫，可以翻成電子控制單元。
它通常是針對一項功能或一組密切相關的功能設計的嵌入式系統。

NHTSA 對 ECU 的說明，是它透過數位計算硬體與相關軟體，為車輛的電氣系統或子系統提供控制功能。

常見 ECU 類型

下面使用不同年代與用途的產品作為外觀示例。
ECU 沒有統一造型，尺寸、接頭、散熱及防水設計都會依安裝位置與功能需求改變。

Powertrain ECU

Powertrain ECU 負責引擎、變速箱、馬達、逆變器或電池管理等動力相關功能。

這類 ECU 往往需要即時處理感測資料，也可能直接影響扭力、轉速或高壓電力系統。

圖 2：1990 年代車款使用的動力系統 ECU，金屬外殼內包含運算硬體與韌體
圖片來源：Ildar Sagdejev（Specious） Wikimedia Commons，CC BY-SA 3.0

Chassis 與 Safety ECU

Chassis ECU 可能涉及煞車、轉向、懸吊與車身動態控制。

Safety ECU 則可能處理安全氣囊、碰撞感測或其他安全相關功能。

這些功能的共同特性，是資料錯誤或指令延遲可能造成較高的安全影響。

圖 3：1978 年的 ABS 控制器，展示 Chassis ECU 如何接收車輪資料並控制煞車系統
圖片來源：Tomwsulcer Wikimedia Commons，CC0

Body ECU

Body ECU 通常處理車門、車窗、座椅、燈光、雨刷、空調或防盜等車身功能。

昨天的遠端開鎖案例，就可能一路走到 Body ECU，再由它控制車門鎖致動器。

圖 4：商用車使用的中央車身控制單元，可集中處理車身功能與輸入輸出訊號
圖片來源：AUMOVIO Control Units for Heavy Duty Vehicles

ADAS ECU

ADAS 是 Advanced Driver Assistance Systems 的縮寫，中文常翻成先進駕駛輔助系統。

ADAS ECU 可能接收攝影機、雷達或其他感測器資料，執行車道維持、前方碰撞警示或自動緊急煞車等功能。

不同車款可能把這些功能分散在多個 ECU，也可能整合到高效能 Domain Controller。

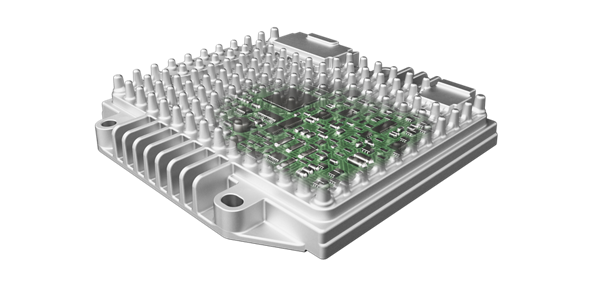

圖 5：ADAS 控制單元需要處理來自攝影機、雷達及其他感測器的資料
圖片來源：AUMOVIO Control Units for Assisted and Automated Driving

IVI ECU

IVI 是 In-Vehicle Infotainment 的縮寫，指車載資訊娛樂系統。

它負責導航、影音、手機連線與人機介面，通常是駕駛最容易接觸的系統之一。

也因為它常常連接 Bluetooth、Wi-Fi、USB 或行動網路，所以在資安分析中，不能只把它當成娛樂設備。

圖 6：車載影音主機是 IVI 的一種形式，現代系統還可能整合觸控螢幕、導航與手機投影
圖片來源：Sobinsiril Wikimedia Commons，CC0

TCU：車輛連向外部世界的通訊單元

TCU 是 Telematics Control Unit 的縮寫，中文可稱為車載通訊控制單元。

它通常整合行動網路、GNSS 定位、遠端服務與車輛資料交換功能。

圖 7：TCU 內部包含運算與無線通訊元件，並透過車用連接器連接車內網路
圖片來源：AUMOVIO Engineering Solutions Telematic Control Unit

不同車款的 TCU 負責範圍可能不同，但常見工作包括：

• 連接車廠後端與行動網路
• 接收遠端服務或 OTA 更新資訊
• 傳送車況與診斷資料
• 提供定位與車隊管理資料
• 支援緊急通話或道路救援服務

TCU 的重要性不只是「有沒有上網」，而是它位於外部服務與車內網路的交界。

因此，分析 TCU 時要問三件事：

1. 它可以接收哪些外部資料？
2. 它可以把哪些訊息送進車內網路？
3. 它和安全關鍵 ECU 之間是否有授權、過濾與隔離？

IVI：最接近使用者的車內電腦

IVI 可能是駕駛每天最常使用的系統。
它會顯示導航、音樂、車況與警示，也可能提供手機投影、語音助理或第三方應用程式。

IVI 的資安特性和動力 ECU 不同：

這張表不是在說 IVI 一定比較不重要。
它要提醒我們，不同系統的資安需求不同，但不能因為一個系統不是安全關鍵，就放任它連到所有車內網路。

Gateway：車內網路之間的守門員

Gateway 可以連接不同的車載網路或功能區域。
它可能負責轉送訊息、轉換協定、過濾資料、隔離網路，或協助診斷工具與不同 ECU 溝通。

可以把 Gateway 想成車內的交通節點，但不要把它簡化成一台普通的網路交換器。

它真正重要的是規則：

• 哪些訊息可以跨越不同網路？
• 哪些訊息只能單向傳送？
• 哪些 ECU 可以接受診斷指令？
• 哪些外部資料必須先通過身分驗證？
• 發現異常流量時，系統是否能記錄、阻擋或進入安全狀態？

NHTSA 的最佳實務提到，車內通訊應使用分段與隔離方式，並透過強邊界控制限制不同區段間的訊息流。

所以，Gateway 的存在不代表架構天然安全。
如果規則過於寬鬆，Gateway 也可能變成讓攻擊者橫向移動的通道。

Domain Controller：把相近功能集中管理

Domain Controller 可以翻成領域控制器。
它的概念是把同一個功能領域的多個 ECU 或功能集中到一個較高效能的控制節點。

常見的功能領域包括：

• Body domain：車身與舒適功能
• Powertrain domain：動力與能源控制
• Chassis domain：底盤、煞車與轉向
• ADAS domain：感測融合與駕駛輔助
• Infotainment domain：資訊娛樂與人機介面

NXP 將 Domain Controller 描述為集中管理相似功能的架構方式，並以 Body、Powertrain 與 ADAS 等領域作為例子。

集中功能可以減少部分 ECU 數量，讓軟體更新與資料整合更容易，也能提供較強的運算能力。

但集中化也帶來新的問題：

• 一個 Domain Controller 可能承擔更多高權限功能
• 單一控制器失效時，影響範圍可能變大
• 不同功能共用硬體時，需要更嚴格的隔離
• 更新、除錯與權限管理會變得更重要

因此，Domain Controller 同時是架構整合點，也是值得優先盤點的資安資產。

Central Computer：更高層的集中式運算

Central Computer 通常指車內負責多個領域或大量服務的高效能運算平台。
它可能執行車輛控制、ADAS、資訊娛樂、資料處理或軟體服務。

這個名稱不像 ECU 或 TCU 那樣有單一固定定義。
不同車廠可能使用 Vehicle Computer、High-Performance Computer、Vehicle Control Unit 或其他名稱。

閱讀架構圖時，不要只看名稱，而要確認它的實際責任：

1. 它管理哪些功能？
2. 它連接哪些網路？
3. 它是否執行多個不同信任等級的應用程式？
4. 它是否擁有更新、診斷或金鑰管理權限？
5. 它失守時，哪些 ECU 或車輛功能會受到影響？

AUTOSAR Adaptive Platform 提到，服務可能分散在車內網路中的不同節點，而應用程式會透過平台服務與 API 互動。
這反映出新一代車輛不只是增加更多 ECU，也在朝向服務化與高效能運算發展。

Domain 與 Zone：兩種不同的分法

Day 02 很容易把 Domain Controller 和 Zone Controller 混在一起。
兩者的切分角度不同：

Domain 是邏輯上的功能分區，Zone 則是實體位置上的分區。

Domain-oriented E/E 架構	Zone-oriented E/E 架構

圖 8：Domain-oriented 架構依功能整合控制單元，Zone-oriented 架構則依車輛實體位置重新整理連接關係
圖片來源：Bosch Mobility The E/E architecture of the future

有些車輛會採用 Domain-oriented 架構，有些會進一步加入 Zone Controller，也有架構會混合兩種方式。

NXP 將 Domain Controller 與 Zone Controller 視為車輛電子架構轉型中的兩條方向：前者整合功能領域，後者則協助降低線束複雜度與實體連接成本。

這個差異很重要，因為資安分析不能只畫功能方塊。
還要確認資料與權限會穿過哪些實體節點，以及某個 Zone Controller 是否可以接觸多個功能領域。

三種常見的架構演進

1. 分散式 ECU 架構

在較分散的架構中，每個功能由一個或多個 ECU 負責，ECU 之間透過車載網路交換資料。

優點是功能邊界比較容易理解，單一 ECU 的資源需求也較明確。

缺點是 ECU 數量、線束與通訊關係可能快速增加，更新與維護也更複雜。

2. Domain-oriented 架構

Domain-oriented 架構把相近功能集中到 Body、Powertrain、Chassis 或 ADAS 等領域控制器。

它能提高資料整合與運算效率，但也會讓單一控制器承擔更多功能與權限。

3. 集中式／Zonal 架構

集中式或 Zonal 架構會把部分高效能運算集中到少數中央電腦，再由位於車輛不同位置的 Zone Controller 連接感測器與致動器。

這種方向有機會減少線束與控制器的複雜度，也更適合持續更新的軟體功能。

但架構越集中，越需要處理高權限服務共存、虛擬化、程序隔離、更新驗證與故障復原。

這些不是互斥的三種車型分類。
實際車輛可能同時保留分散式 ECU、Domain Controller 與中央運算平台。

從架構看一條攻擊路徑

回到 Day 01 的遠端開鎖案例，可以把它放進今天的架構：

手機 App
  → 車廠後端
  → 行動網路
  → TCU
  → Gateway
  → Body Domain Controller 或 Body ECU
  → 車門鎖致動器

這條路徑中，每一個箭頭都代表需要確認的信任邊界：

• App 是否完成使用者身分驗證？
• 後端是否確認這個使用者可以控制這一台車？
• TCU 是否只接受格式正確且已授權的指令？
• Gateway 是否限制指令只能到達 Body domain？
• Body Domain Controller 是否會再次檢查權限與訊息新鮮度？
• 車門 ECU 是否能記錄異常操作並回報後端？

即使攻擊者突破了 TCU，也不應該因此自動取得所有 Domain 的控制權。
這就是分區、最小權限與多層驗證在車輛架構中的意義。

今日實作：完成一張車輛架構卡片

選擇一項車輛功能：

• 遠端開鎖
• 自動緊急煞車
• OTA 軟體更新
• 車內藍牙連線
• 電動車充電控制

先不要往下看作者的答案，請用下面的問題完成自己的架構卡片：

今天的合格成果，是畫出一條從資料來源走到控制結果的路徑，並標出至少兩個控制單元、一個 Gateway，以及兩個值得驗證的信任邊界。

先停在這裡，不要急著往下滑！
作者完成的答案就在下方，請先填完自己的架構卡片，再往下對照。

作者示範答案：遠端開鎖

以下沿用 Day 01 的主線案例，但把重點放在車內架構：

這張卡片示範了一個重要觀念：同一項功能可能經過多個控制單元，但每個元件的責任不同。

TCU 負責對外通訊，Gateway 負責跨區域的資料流，Body Domain Controller 或 Body ECU 則負責執行車身功能。

如果其中一個元件被入侵，其他元件仍應透過權限檢查、訊息過濾與分區設計限制影響範圍。

這份答案是教學用的概念示範，不代表任何特定車款採用相同架構，也不代表上述路徑存在漏洞。

安全與法律提醒： 後續實作請使用模擬環境或測試台，或你已明確取得授權的設備；不要對道路上的真實車輛、他人的裝置或公共基礎設施進行測試。

今日重點

• ECU 是執行特定車輛功能的嵌入式控制單元
• TCU 負責車輛與外部服務之間的通訊
• Gateway 連接不同車載網路，也負責轉送、過濾與隔離
• Domain Controller 依功能領域整合多個控制單元
• Central Computer 可能承擔跨領域的高效能運算與服務
• Domain 是功能分區，Zone 是實體位置分區
• 架構越集中，不代表自然越安全，權限隔離與復原設計反而更重要

明日預告

知道 ECU 與車輛電子架構之後，下一步要讓這些控制單元真正「開口說話」。

Day 03 將從 CAN Bus 開始，了解 ECU 如何在同一條車載網路上廣播訊息，以及 CAN 和一般點對點網路有什麼不同。
