系列：30 天打造企業級 PLM｜面向：全端｜素材：Config 模組、視覺化表單設計器

問題場景

商用 PLM 最強的不是功能多，是管理員自己就能加欄位。品保明天要在表單上多一欄「檢驗標準」，不用等 IT 排程、不用改版部署，設定完存檔就生效。自建 PLM 若做不到這件事，那只是做了一套要一直改程式的表單系統。今天講 Mini-PLM 的 metadata-driven 架構：欄位定義存在資料庫裡，前後端都照定義行事。

商業邏輯設計

• 欄位需求永遠長不完。研發要規格參數、採購要供應商資訊、品保要檢驗標準，而且每個表單類型、每個品項類型要的都不一樣
• 管理員自助的營運模式，讓 IT 從「改欄位的人」變成「治理規則的人」。欄位誰能加、加了誰看得到，才是 IT 要管的事
• 欄位下架的治理：停用欄位的舊資料必須還讀得到，只能 disable 不能刪

技術選型與取捨：動態欄位的三條路，與「定義」vs「儲存」的分工

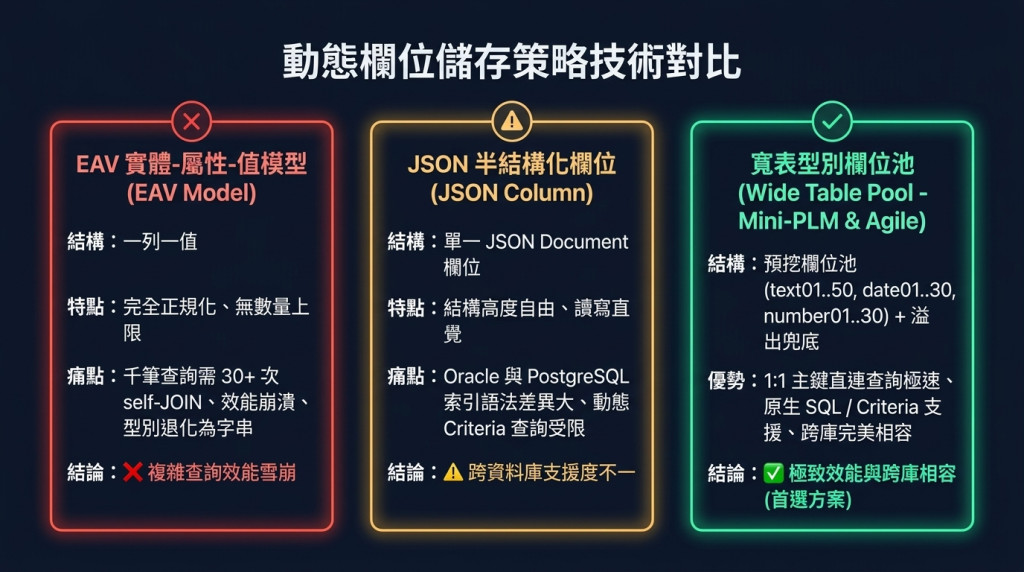

動態欄位儲存的三條路：為什麼 Mini-PLM 與 Agile 都選寬表？

動態欄位的儲存有三種經典路線，說穿了是資料庫正規化與反正規化的取捨：

在資料儲存層，Mini-PLM 與 Agile 做出了相同的務實選擇：採用「寬表欄位池」（mp_form_data 與 mp_item_data）。

以 mp_form_data 為例，資料表預先挖好了各型態的實體欄位池：

• text01..text50
• textarea01..textarea30
• date01..date30
• select01..select30 / multilist01..multilist30
• radio01..radio30 / checkbox01..checkbox30
• number01..number30
• image01..image05 / upload01..upload05
• html01..html10
• OTHER_INPUT_VALUES

為什麼不選純 EAV？ 如果一張表單有 30 個自訂欄位，純 EAV 查 1,000 筆表單需要掃描 30,000 列並做 30 次 self-JOIN 或記憶體 pivot，資料庫效能直接崩潰。而寬表只需要一次一對一的主鍵 JOIN，效能與原生實體表完全相同。

定義機制的跨時代對決：Agile vs. Mini-PLM

雖然在「資料儲存層」兩者都選擇了寬表，但在**「欄位定義機制（Metadata Definition）」**與前後端協同上，Mini-PLM 與舊時代 Agile 有著本質上的演進：

核心內容

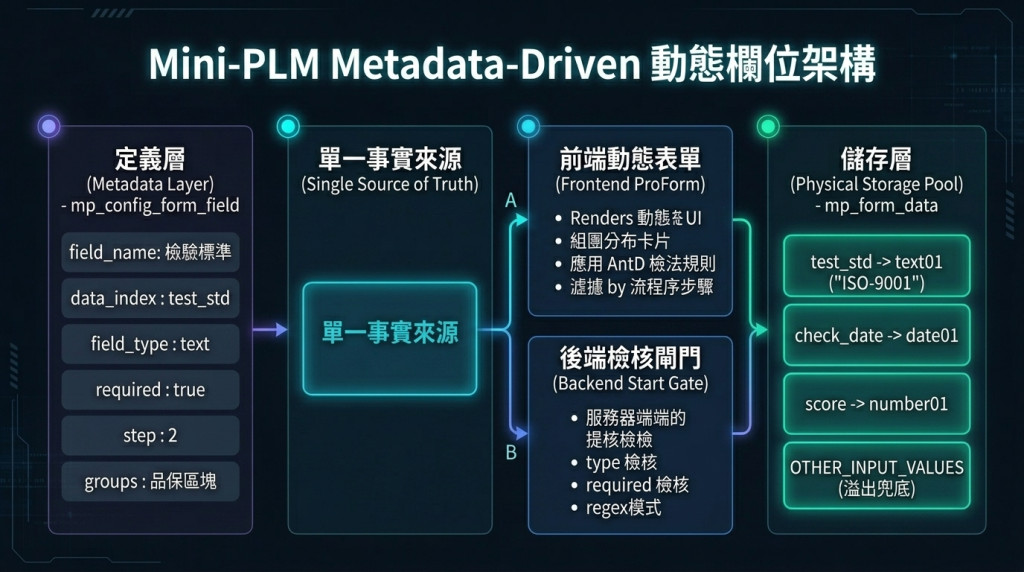

欄位定義與槽位映射架構

mp_config_form_field（節錄自資料庫綱要）就是一個欄位的完整說明書：

mp_config_form_field
 field_type        varchar(45)   ← text/textarea/digit/date/select/multilist/radio/checkbox/image/upload/html/table
 data_index        varchar(45)   ← 欄位 key（後端存值、前端取值都認它）
 field_name        varchar(200)  ← 顯示名稱
 required          boolean       ← 必填（後端 Start Gate 與前端 rules 共用）
 visible           boolean
 pattern           varchar(100)  ← 正規表達式驗證
 pattern_msg       varchar(100)  ← 驗證失敗訊息
 default_value     varchar(500)
 col_per_row       integer       ← 版面：一列幾欄
 groups            varchar(45)   ← 欄位分組（畫面上的區塊）
 step              integer       ← 綁定流程關卡（哪一關才出現/可編輯）
 order_by          integer       ← 排序
 form_type_id      FK → mp_config_form_type
 listnode_id       FK → mp_config_listnode      ← select/multilist 的選項來源
 config_table_header_id FK → mp_config_table_header ← table 型欄位的表頭定義

留意三個「一份定義、兩端共用」的欄位。required 和 pattern 同時驅動前端 antd rules 與後端驗證；listnode_id 同時餵前端下拉選項與後端存值合法性檢查；step 讓同一張表單在不同簽核關卡長出不同的欄位。定義只存一份，前後端各自解讀，永遠不會不同步。這就是 metadata-driven 的核心：單一事實來源。

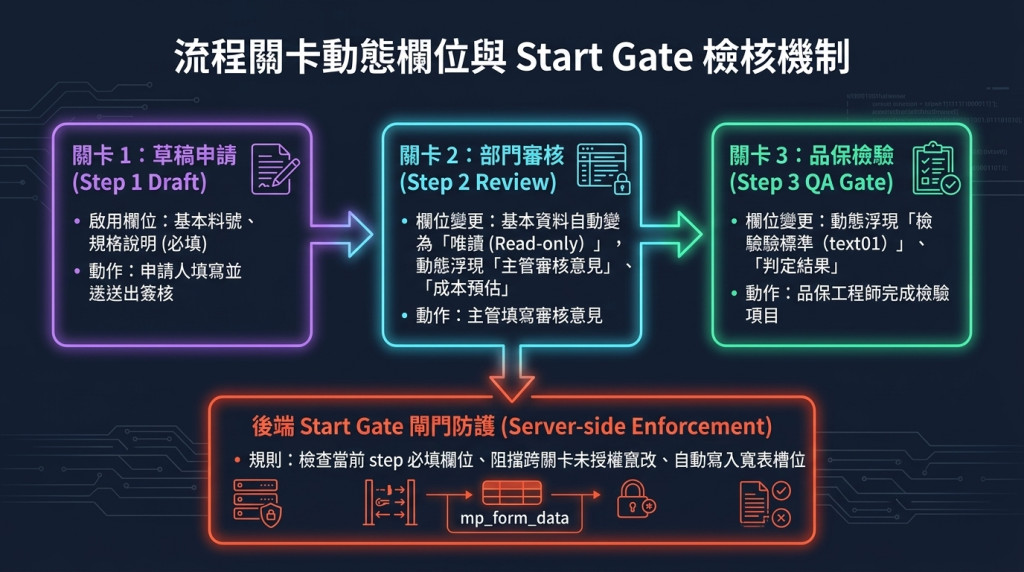

流程關卡動態連動與 Start Gate 閘門防護

除了畫面排版，Metadata-driven 的威力在於流程關卡連動：

• 宣告式關卡控制 (step)：同一個欄位在草稿階段（Step 1）必填，到了主管審核階段（Step 2）自動轉為唯讀，而品保專屬的「檢驗標準」只有在流程推進到品保關卡（Step 3）時才會動態浮現。
• 後端 Start Gate 嚴格驗證：前端畫面動態隱藏/唯讀只是防君子，安全防線在後端。當表單送出審核時，後端 Start Gate 依據當前關卡嚴格比對 Metadata 定義，阻擋跨關卡未授權竄改並校驗必填項，確認資料無誤才落入實體寬表槽位。

從表格模式到 Canva 式視覺設計器

欄位定義的維護介面有兩種模式，同一份資料、兩種操作體驗（ConfigForm.tsx）：

// 下方區塊顯示模式：table（既有 ConfigFields 表格）或 visual（WYSIWYG 視覺設計器）
const [mode, setMode] = useState<"table" | "visual">("table");

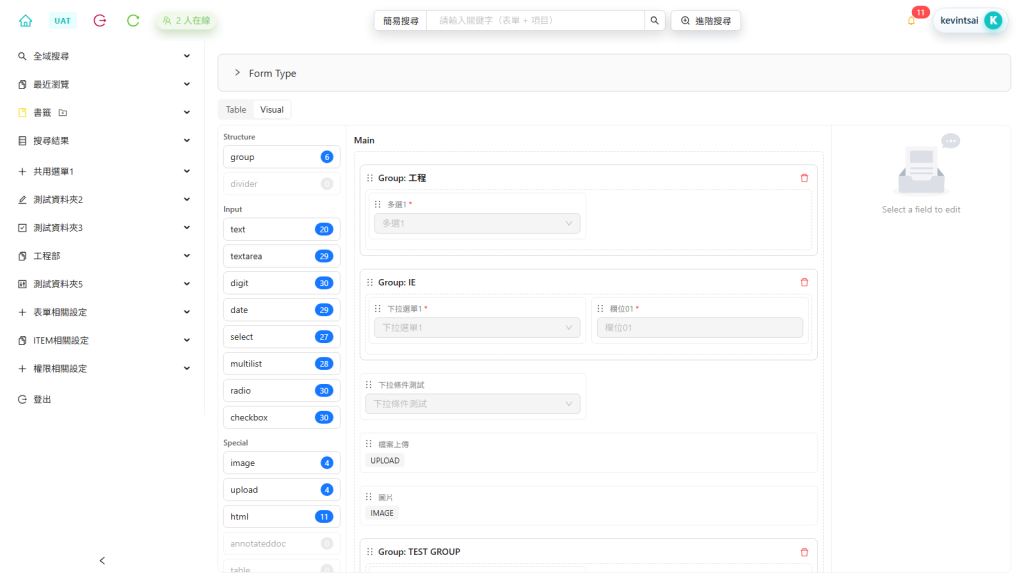

視覺設計器實機畫面。左側元件盤（每種欄位型態一個積木，數字是既有數量）、中間畫布（依 groups 分區、拖拉排序）、右側屬性面板：

拖拉核心用 @dnd-kit，架構上只有一個關鍵約束，VisualDesigner.tsx 開頭的註解就是設計文件：

// 三欄組裝：左工具箱、中畫布、右屬性面板。
// 唯一的 DndContext 置於此層，同時包住 Toolbox 與 Canvas，
// 兩者的拖放事件才會互相辨識。
<DndContext
  sensors={sensors}
  collisionDetection={pointerFirstCollision}
  // 插入槽在拖曳開始才撐高：需持續重新量測 droppable rect，
  // 否則命中框停留在撐高前的位置
  measuring={{ droppable: { strategy: MeasuringStrategy.Always } }}
  onDragStart={handleDragStart}
  onDragEnd={handleDragEnd}
>

順帶一提，這個設計器就是 Day 1 說的 AI Coding 實績。從傳統表格模式進化到所見即所得拖拉介面，過去要排一季的功能，實際只花不到一週。能這麼快落地的前提，正是 metadata 層早就定義完整：設計器只是同一份欄位定義的另一種編輯器，後端一行都不用動。

踩坑記錄

• multilist / checkbox 存的是 JSON 陣列字串（如 ["A","B"]）。出口做 label 轉換時必須 JSON-aware 解析再以 ", " join，直接當字串輸出，前端會顯示成無分隔的連接字
• 欄位改名（data_index）等於換 key，舊資料的值還掛在舊 key 上。欄位 key 一旦有資料就別再改，要改改顯示名稱（field_name）就好
• 欄位分組（groups）改了之後前端快取沒失效，畫面上欄位「消失」。這條線牽到 Day 19 的 meta 快取失效機制

小結

定義層正規化換彈性與單一事實來源，值層務實採用寬表槽位池換查詢極致效能。這套地基後面會一直回收：Day 8 動態表單渲染、Day 16 動態查詢、Day 30 的 AI for Setup，全部建立在「規則是資料」之上。

明日 Day 5：REST API 設計與統一回應格式——「單筆也包陣列」的教訓。
