<Picture> 會先依 <source> 順序與瀏覽器支援度選格式，再由該格式的 srcset、sizes
與裝置像素比（DPR）決定實際下載的尺寸。Astro 的 layout 可以先產生一組預設值；遇到多欄卡片，仍要用符合版面的 sizes
覆蓋預設。

同一個 390px viewport，圖片可能只佔半欄，也可能撐滿內容區；同一個顯示寬度，在 DPR
2 的螢幕又需要更多像素。所以這件事不等於「手機放小圖、桌機放大圖」。要知道設定是否有效，最後得看瀏覽器的 currentSrc
和 runtime 回應，不能只看到 HTML 有 srcset 就收工。

先看固定 720px 少了什麼

Day 18：Astro Image／Picture 的基礎已把首頁三張能力卡交給
<Picture>，為每張來源圖產生 AVIF、WebP 與 PNG fallback：

<Picture
  src={image}
  formats={['avif', 'webp']}
  fallbackFormat="png"
  width={720}
  alt={imageAlt}
/>

格式選擇已經生效，但每種格式都只有一個 720px 寬版本。改動前的比較基準用 Headless Chrome 151、DPR 1，在 Cloudflare
adapter 的 astro preview 下量測 Day 10 能力卡：

viewport	圖片實際顯示寬度	`currentSrc`	encoded body
1440px	363px	720×325 AVIF	8,411 B
390px	358px	720×325 AVIF	8,411 B

兩個 viewport 相差 1050px，圖片的 CSS 寬度卻只差 5px。原因在
Day 17：首頁骨架的 grid：桌面是三欄，窄螢幕才變成一欄。因此不能用 viewport 寬度代替圖片在版面預計佔用的寬度（下文簡稱 slot）；sizes
描述的是後者。

瀏覽器怎麼用 `srcset` 和 `sizes`

以下是縮短後的輸出：

<img
  srcset="image-360.avif 360w, image-540.avif 540w, image-720.avif 720w"
  sizes="(max-width: 38rem) 92vw, 23rem"
  alt="文章列表由 Content Collection 產生"
/>

360w 的 w 指候選檔案的固有寬度，不是 CSS 寬度。版面則由 sizes 描述：

viewport 不超過 38rem 時，圖片預計佔 92vw。
其他情況預計佔 23rem。

瀏覽器先依 sizes 算出 slot 寬度，再把 DPR 納入候選評估。這次 Chrome 151、DPR 1 在 390px viewport 讀到的 92vw
約是 359px，因此選到 360w；桌面讀到 23rem，也就是約 368px，因此選到 540w。若同一個 390px viewport 改成 DPR
2，需求會接近 359 × 2，720w 才能覆蓋。規劃候選時要看 slot × 目標 DPR，不只看 CSS 顯示寬度。

`<Picture>` 同時處理格式與尺寸

首頁能力卡保留 Day 18 的格式 fallback，再加入 layout、候選寬度和符合現有 grid 的 sizes：

---
const CARD_IMAGE_WIDTHS = [360, 540, 720];
const CARD_IMAGE_SIZES =
  '(max-width: 38rem) 92vw, (max-width: 52rem) 44vw, 23rem';
---

<Picture
  src={image}
  formats={['avif', 'webp']}
  fallbackFormat="png"
  layout="constrained"
  width={720}
  widths={CARD_IMAGE_WIDTHS}
  sizes={CARD_IMAGE_SIZES}
  alt={imageAlt}
  class="project-card__image"
/>

Build 後，一張能力卡有三層選擇：

標記	格式	寬度候選
第一個 `<source>`	AVIF	360w、540w、720w
第二個 `<source>`	WebP	360w、540w、720w
fallback `<img>`	PNG	360w、540w、720w

瀏覽器先依 <source> 順序選支援的格式，再在該格式的 srcset 裡選尺寸。<Picture>
處理「同一張圖有哪些格式版本」，widths／sizes 處理「每個格式有哪些寬度版本」。

CSS 仍負責圖片最後怎麼放進卡片：

.project-card__image {
  display: block;
  width: 100%;
  aspect-ratio: 16 / 10;
  object-fit: cover;
}

Astro 7.1.1 的 image.responsiveStyles 預設是 false。這個專案已有全域
img { max-width: 100%; height: auto; }，卡片也有自己的 scoped
CSS，因此沒有再開自動樣式。若專案沒有自行處理圖片寬度，官方建議啟用
responsiveStyles；否則 HTML 雖然有候選，圖片未必會照預期縮放。Day 6：scoped 與 global CSS的分層在這裡也適用：全站只放溢出保護，卡片裁切留在元件內。

`sizes` 屬於版面，不屬於圖片檔

ArticleCard 同時出現在首頁多欄和第 3 頁的文章分頁。同一張 Day 17
cover，在首頁約寬 361px；到了分頁單欄，寬度約 702px。如果把首頁的 23rem 寫死在元件裡，分頁就會低報圖片真正佔用的空間。

版面資訊由呼叫端傳進元件：

<!-- 首頁：一欄、兩欄、三欄 -->
<ArticleCard ... imageSizes="(max-width: 38rem) 92vw, (max-width: 52rem) 44vw, 23rem" />

<!-- 分頁：閱讀區單欄 -->
<ArticleCard ... imageSizes="(max-width: 48rem) 92vw, 44rem" />

ArticleCard 只負責把這份資訊交給 <Image>。單欄分頁中的 ArticleCard 可能佔 44rem，因此候選上限也要涵蓋高 DPR 螢幕：

<image
  src="{cover.src}"
  layout="constrained"
  width="{720}"
  widths="{[360,"
  540,
  720,
  1080,
  1440]}
  sizes="{imageSizes}"
  alt="{cover.alt}"
  class="article-card__image"
/>

這個 props 邊界延續了
Day 5：Astro 元件與 props的原則：元件保留渲染規則，呼叫端提供所在版面的資料。實測同一張 cover 在首頁 1440px 選 540w、分頁 1440px 選 720w，來源圖與元件完全沒變，純粹是 slot 不同的結果。分頁單欄 44rem（約 704px）在 DPR 2 下需要約 1408px，因此 ArticleCard 候選保留到 1440w；而 ProjectCard 上限僅 23rem，720w 已足夠覆蓋 DPR 2 的顯示需求。

另一種常見做法：用裝置類別切兩套資產

除了用 sizes 描述 slot，也可以跳過 slot，直接依裝置類別準備兩套圖。

一個上線中的多語系品牌官網採用這個做法。public/
底下切成兩組目錄，一組給桌機、一組給手機，沿用「pc」與「h5」這組命名習慣。頁面則是原生 <img>：

<img src="/images/pc/home/hero.png" alt="首頁主視覺" />

複製一份實測後，這個專案的圖片標記狀態如下：

檢查項	結果
`astro:assets`／`<Image>`／`<Picture>`	未使用
`srcset`、`sizes`	未出現
`width`／`height` 屬性	未設定
手機資產目錄被頁面引用	沒有；9 處圖片引用全部指向桌機路徑

兩套資產切好了，但沒有任何機制會依螢幕挑選，手機拿到的仍是桌機圖。專案另外有一個 client 端 plugin，監看視窗寬度並在
<html> 寫入 sm／md／lg／xl
class；樣式檔裡沒有任何選擇器用到這些 class。裝置判斷函式庫也在依賴清單裡，程式碼沒有引用。

在沒有建置期圖片管線的年代，「設計交付兩套稿、前端依裝置載對應那套」是可行且直觀的流程：決策點只有一個布林值，也不需要理解候選與 DPR。代價是把「圖片要多大」綁在裝置類別上。同一個 390px
viewport，圖片可能撐滿內容區，也可能只佔半欄，裝置類別分不出這兩種。

<Picture> 配 widths、sizes
後，開發者只需描述 slot 與候選寬度，實際選擇交由瀏覽器與 DPR 決定。候選皆由單一來源圖產生，省去維護雙目錄的成本；而補齊明確的 width／height 或 layout 屬性，也能在排查遺留專案時順便杜絕 Layout Shift。

`layout` 的預設值何時夠用

啟用 image.responsiveStyles，或自行提供等效 CSS 時，layout="constrained" 才能讓圖片隨容器縮小，並以指定的 width
作為最大顯示寬度。Astro 也會自動推導 srcset，以及這樣的 sizes：

(min-width: 720px) 720px, 100vw

這份預設適合「窄螢幕時接近 viewport 全寬，寬螢幕時最多 720px」的圖片。首頁三欄卡片在 1440px
viewport 只佔約 363px，若沿用自動值，瀏覽器會以為它需要 720px。layout
只提供通用設定；多欄、sidebar、閱讀欄寬等版面資訊仍要由 sizes 說明。顯式傳入 widths 與 sizes
後，自動推導不會參與這兩項設定；實際縮放則由前面列出的 global 與 scoped CSS 負責。

顯式 widths 也讓候選數量變成可檢查的效能預算。Astro 7.1.1 的自動候選會參考 layout、圖片寬度、原圖上限與 image service
breakpoints，這些細節可能隨版本或服務改變。首頁能力卡只需要 360、540、720 三個真實 slot 尺寸，直接列出更容易從 build
HTML 驗收。

什麼情況才需要 `getImage()`

目前兩個案例都在渲染語意圖片，<Image>／<Picture> 已經能產生正確標記。getImage()
是 server-only 的低階入口，讓程式先拿到最佳化結果，不是元件的進階替代品：

---
import { getImage } from 'astro:assets';
import image from '../assets/day-10/day10-collection-list.png';

const optimized = await getImage({
  src: image,
  format: 'avif',
  layout: 'constrained',
  width: 720,
  widths: [360, 540, 720],
  sizes: '(max-width: 38rem) 92vw, 23rem',
});
---

<img
  src="{optimized.src}"
  srcset="{optimized.srcSet.attribute}"
  {...optimized.attributes}
  alt="文章列表由 Content Collection 產生"
/>

回傳結果包含 src、srcSet、attributes、options 與 rawOptions。自製圖片元件、CSS
background、metadata 或其他需要先取得 URL／attributes 的 server 流程，才需要下到這一層。若只是輸出
<img>，現成元件會處理 alt 契約和標記，程式碼也比較短。getImage() 不在瀏覽器現場轉檔；它仍透過 Astro 的 image
service 產生結果。

`currentSrc` 才回答瀏覽器最後選了什麼

套用多寬度候選後，以相同環境重新量測 Day 10 能力卡：

viewport	圖片 CSS 寬	`currentSrc`	encoded body	相較固定 720px
1440px	363px	540×244 AVIF	5,264 B	-37.4%
390px	358px	360×163 AVIF	2,613 B	-68.9%

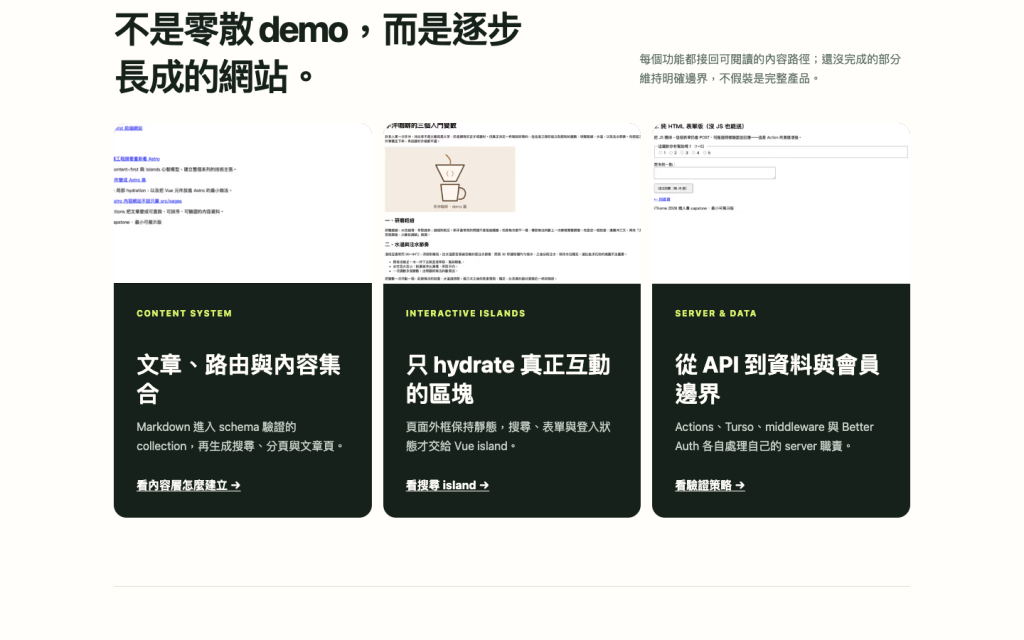

1440px 首頁維持三欄能力卡，圖片由 Picture 提供 AVIF、WebP 與多寬度候選

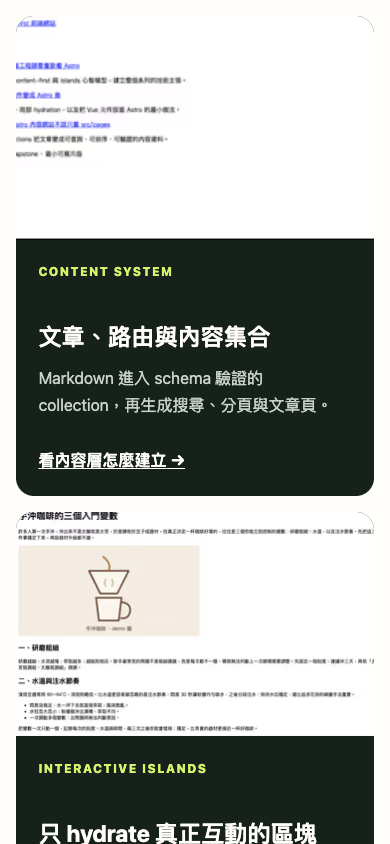

390px 首頁能力卡維持單欄，瀏覽器在 DPR 1 選到 360px AVIF 候選

這些百分比比較的是同一張 Day 10 來源、同為 AVIF 的 720／540／360px encodedBodySize，也就是編碼後 response
body，因此比 Day 18 的跨格式表更接近純尺寸差異。它仍是本機 adapter、特定瀏覽器與 DPR
1 的結果，不是所有裝置的固定節省率；若改看包含 response headers 的 transferSize，兩組降幅分別是 36.1% 與 66.6%。

驗證分成三層：

Build HTML 證明 Astro 產生 360w／540w／720w 與 sizes。
瀏覽器的 currentSrc 證明這次條件下最後選了哪一個候選。
Cloudflare /_image runtime 回應的 Content-Type、decoded dimensions 與 Resource
Timing，分別交叉確認格式、像素尺寸與 bytes。

只做第一層，會知道「可以選什麼」，卻不知道「最後選了什麼」；只看 currentSrc URL，又可能把尚未驗證的 query
string 當成實際轉檔結果。Day 16：分頁與轉址也用過相同的分層方式：設定、build 產物與真實 HTTP 行為各自提供不同證據。

候選不是越多越好

每增加一個 widths 候選，image service 就多一種可能的轉換；<Picture>
再乘上格式數量。預先產圖的服務可能增加 build 產物，on-demand endpoint 則增加可能的 runtime 轉換與 cache
key，不代表每個候選都會立刻產生。候選太少會讓瀏覽器被迫下載過大的圖，太多則提高轉換與維護成本。先從真實版面寬度與目標 DPR 抓三到五個區間，比抄一長串裝置尺寸更容易維持。

sizes 也是一份會過期的版面契約。grid breakpoint、page
gutter 或卡片最大寬度改動後，要一起重測。這次 1440px／390px 首頁都沒有水平溢出，本機首次載入未觀測到 Layout
Shift，首頁仍是 3 個 <picture>、6 個 <source> 與 0 個 <astro-island>。這只是本次觀測，不等同正式站的 Core Web
Vitals 報告。圖片候選發生在 HTML 與 image runtime，不需要增加
Day 14：搜尋 island那種 client hydration。

Astro 7.1.1 的現行規則可查
Images 指南、astro:assets API與
image.responsiveStyles 設定。圖片 API 與 image
service 細節容易變；持久的判斷方式是先量 CSS slot，再檢查 srcset／sizes，最後到瀏覽器與 runtime 驗證。

從版面 slot 決定 sizes，由瀏覽器依 DPR 選取候選，再透過 currentSrc 與 runtime 交叉驗證，就能在零額外 hydration 下確保各裝置下載合理尺寸。下一篇
Day 20：Endpoints 與 RSS改看資料輸出，繼續區分 build-time 產物與 request-time 回應。
