前言

前面幾天的韌體取得、解包與分析，大多可以直接在電腦上完成。當公開韌體不足、需要觀察開機流程、取得 runtime 狀態，或必須直接讀取裝置上的儲存內容時，會需要進入硬體測試。

常見方法主要有：

• UART
• JTAG
• SPI Flash 直接讀取
• Logic Analyzer

這篇整理各方法適用的情境、可以取得的資訊，以及常用工具。

0x01 UART

UART 是嵌入式設備最常見的 debug interface 之一，常被用來輸出 bootloader、kernel 與 userspace 的啟動資訊。

常見用途

• 取得 boot log
• 確認 bootloader 環境
• 查看 kernel command line
• 查看 Flash / DRAM 資訊
• 中斷 U-Boot autoboot

調適設備

工具的話最基礎的是 USBtoTTL 的設備，約 $100 台幣，也是最容易取得的入門設備

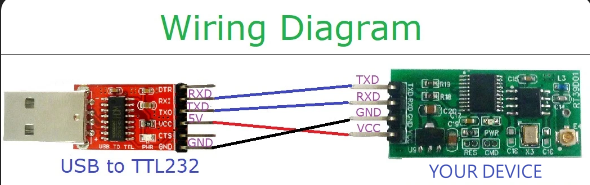

如上圖顯示，TX和RX分別相反接入到設備的RX和TX，一般情況下不需要接 VCC。

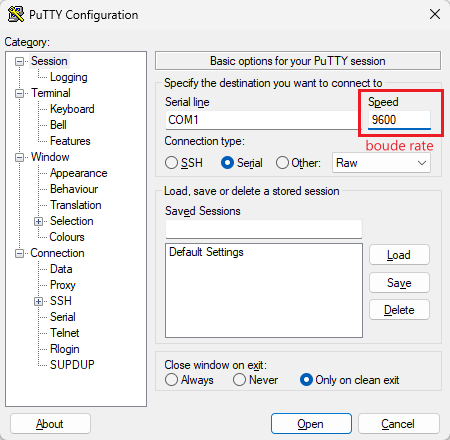

接著需要接上 Putty 軟體並且設定好 boude rate(紅框處)，並開始監聽(會跳出一個互動式 cmd)

可以取得的資訊

典型 boot log：

U-Boot 1.1.3

DRAM: 128 MB
Flash: 16 MB

Loading kernel...
Starting kernel...

Linux version 3.x.x

這些資訊可以協助確認：

CPU architecture
Bootloader
Kernel version
Memory size
Flash size
MTD partition
Root filesystem
Kernel command line

0x02 JTAG

JTAG 可以直接控制處理器或 debug unit，適合需要觀察 runtime 狀態的情況。

常見用途

• runtime debugging
• dump RAM
• dump Flash
• 查看 register
• 設 breakpoint
• 分析 bootloader
• 追蹤難以從靜態分析確認的控制流

常見腳位

典型 JTAG：

TCK
TMS
TDI
TDO
GND
VREF

有些 target 還會出現：

TRST
SRST

ARM Cortex 常見另一種介面：

SWDIO
SWCLK
GND
VREF

也就是 SWD。

基本流程

確認 debug header
        ↓
確認 GND / VREF
        ↓
確認 JTAG / SWD pin
        ↓
連接 debugger
        ↓
OpenOCD / vendor debugger
        ↓
halt CPU
        ↓
memory / register / breakpoint

完成設定後，可以透過：

OpenOCD
   │
   └── GDB

進行 debug。

Runtime dump

例如：

0x80000000 ────────────
             RAM
0x88000000 ────────────

可以直接 dump：

RAM
bootloader
mapped flash
runtime structures

之後再使用靜態工具分析

電壓

連接 debugger 前應先量測 target I/O voltage。

常見：

1.8 V
2.5 V
3.3 V

VREF 用來讓 debugger 確認 target logic level。

常見工具

0x03 SPI Flash 直接讀取

許多 Router、Camera、Gateway 與 Embedded Linux 裝置會使用 SPI NOR Flash 儲存：

Bootloader
Kernel
RootFS
Configuration
Calibration data
Factory partition

常見晶片封裝：

SOIC8
WSON8
TSOP

SOIC8 通常最方便處理。

常見用途

• 官方沒有 firmware
• 需要完整 Flash image
• bootloader 無法正常啟動
• firmware update package 與實際 Flash layout 不同
• 需要 factory partition
• 需要校正資料或 device-specific configuration

常見晶片

例如：

Winbond W25Q64
Winbond W25Q128
MXIC MX25L128
GD25Q128

其中：

W25Q64  = 64 Mbit = 8 MB
W25Q128 = 128 Mbit = 16 MB

CH341A + SOIC8 Clip

最常見的低成本組合：

CH341A
   │
SOIC8 Clip
   │
SPI NOR

Linux 可以搭配：

flashrom

先探測：

flashrom -p ch341a_spi

讀取：

flashrom -p ch341a_spi -r firmware_dump.bin

可以重複讀取，並且驗證他們的 SHA-256 雜湊值，觀察是否一致。有時候會有掉包的風險。

0x04 Logic Analyzer

Logic Analyzer 用來觀察 digital signal。

在硬體研究中常用於：

UART
SPI
I2C
CAN
GPIO
proprietary digital protocol

找 UART

如果 PCB 上有多個未知 test point：

TP1
TP2
TP3
TP4
TP5

可以同時接入 Logic Analyzer。

重新開機後觀察：

idle
burst traffic
repeating digital signal

UART TX 在 boot 過程通常會出現大量 burst。

搭配 protocol decoder 後，可以測試：

9600
38400
57600
115200

找 SPI

SPI 常見四條主要訊號：

CLK
CS
MOSI
MISO

Logic Analyzer 可以直接觀察：

clock
chip select
command
address
data

例如 CPU 開機時讀取 SPI Flash：

CS  ────┐      ┌─────
        └──────┘

CLK     _|‾|_|‾|_|‾|_

MOSI    CMD + ADDRESS

MISO    DATA

可以進一步判斷：

Flash 型號
讀取位址
command sequence
boot-time Flash access

找 I2C

I2C：

SCL
SDA

可以直接 decode：

Address
Read / Write
ACK
Data

常見周邊：

EEPROM
sensor
RTC
PMIC
secure element

常見工具

0x05 腳位探索

拿到未知 PCB 時，第一步通常是確認：

GND
VCC / VREF
UART
JTAG / SWD
SPI
I2C

GND

Multimeter continuity mode：

test point
   │
   └── PCB ground plane / shielding

有 continuity 的 pin 很可能是 GND。

電壓

設備開機後量測：

0 V
1.8 V
3.3 V
5 V

可以協助判斷：

GND
VCC
logic level
idle signal

UART TX

UART TX 通常：

idle = high
boot = burst

可以用：

Oscilloscope
Logic Analyzer

確認。

JTAG

如果有大量 test point，可以使用 JTAGulator 自動嘗試：

TCK
TMS
TDI
TDO

排列組合。

若成功，可能讀到：

IDCODE
Boundary Scan information
TAP chain

0x06 工具總表

Debug Interface

Discovery / Measurement

Memory / Flash

輔助設備

0x07 方法選擇

實務上通常會組合多種方法。

例如：

Multimeter
   ↓
找到 GND / 電壓

Logic Analyzer
   ↓
找到 UART

UART
   ↓
取得 boot log / Flash size

SPI Dump
   ↓
取得 firmware.bin

binwalk / Ghidra
   ↓
靜態分析

或：

UART
 ↓
發現 JTAG / memory map 資訊

JTAG
 ↓
runtime debugging

GDB
 ↓
確認漏洞控制流
