透過 Functional Map 將 User Story 裡抽象的「需求」轉換成「功能」描述之後，是不是就能直接來畫Wireframe 框線稿了嗎？不是不行，只不過這樣畫出來的 Wireframe 很容易有所遺漏。是否有一種方式，能夠幫助設計師在進入畫框線稿之前先順一下邏輯思路呢？有的，那就是從工程領域借過來的 Flow Chart 方法。

Flow Chart

Flow Chart，中文叫流程圖，是指使用者在使用產品時，每一個操作的邏輯，及各種條件分支，具體會發生什麼事、回應什麼結果。

Flow Chart 其實一開始並不是出自設計領域。在很遠古以前 (還沒有專職 UX / UI 設計師這個工種存在時)，Flow Chart 是資訊工程領域的系統分析與設計(SA / SD)裡，一種用來描述各種演算法、系統運行的邏輯工具。

基本元素

前面提到 Flow Chart 是源自於資訊工程領域，故我們所採用的圖形表達元素與之相同 (當然，你也可以自行定義，只要團隊成員都能看得懂並容易直覺理解就好)。

流程圖的基本元素有五種：

• 流程起點 / 終點 (Terminator)
• 處理流程 (Process)
• 資料輸出 / 輸入 (Data Input / Output)
• 判斷式 (Condition)

以最常見的登入功能做為範例，繪製 Flow Chart 如下。

與工程領域的同名同姓的 Flow Chart 的相同點，在於使用一樣的表達圖形；不同處在於， UI 的 Flow Chart 著重在宏觀層面與用戶間的互動行為所產生的各種邏輯分支，我們所關注的是「用戶與系統間的相互關系」。

以 Axure RP 繪製 Flow Chart

(1a) Shapes工具有各種基本圖形
(1b) 方形與圓形被獨立出來放於第一層 (快速鍵 R 與 O)
(2) 線段工具

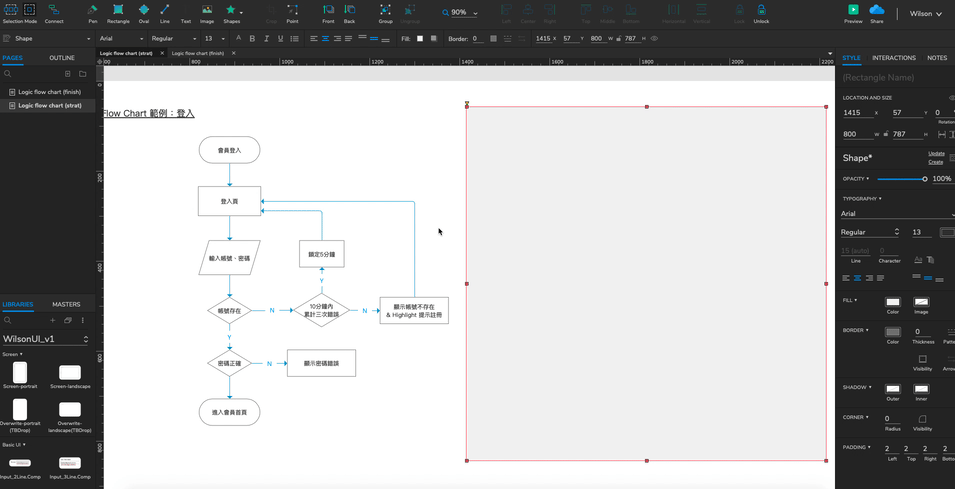

Shapes工具有各種基本圖形，與方形、圓形工具一樣，點擊後於畫布上拖拉就能產生該圖形。點二下或按 Enter 就能輸入文字

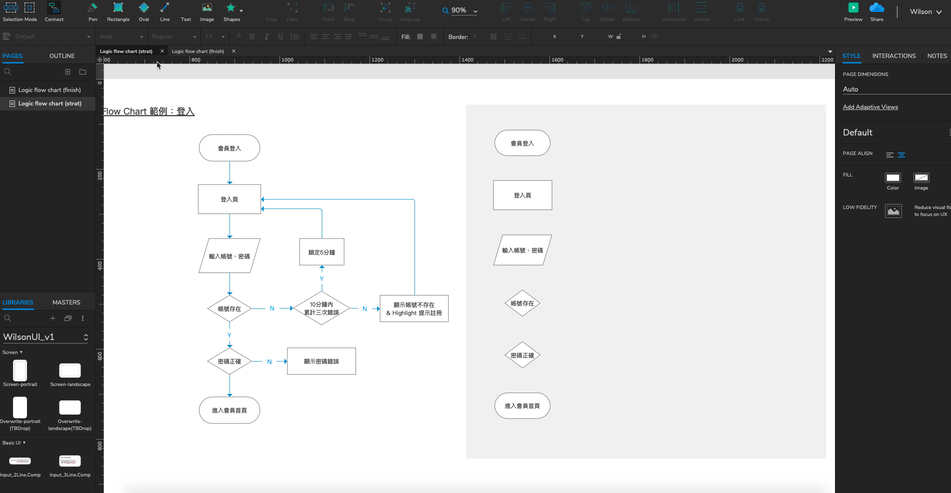

點擊線段工具後，從 A元件連接點 拖曳到 B元件，就能產生線段。點二下或按 Enter 可輪入文字。

若箭頭方向不正確，也可從 Style 面版中做調整。

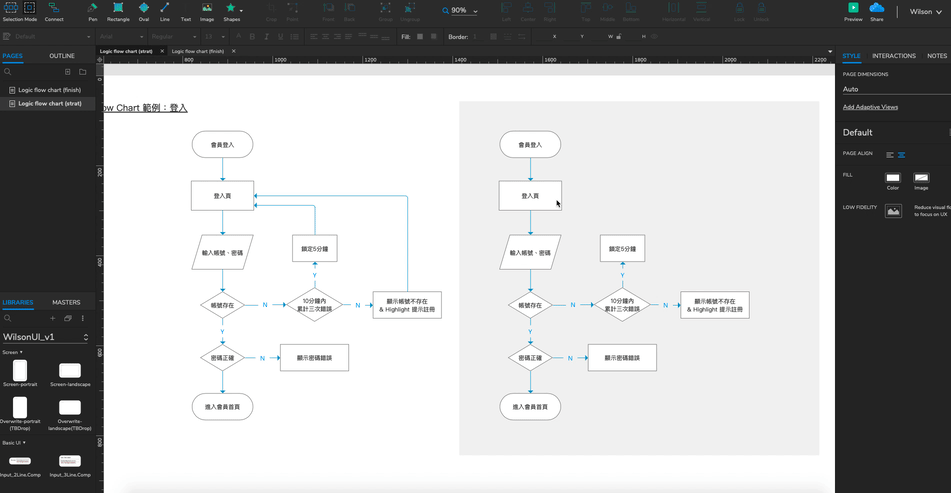

如果圖形元件的連接點不夠，以下方法可自行加新的連接端點。

補充說明

Rson 在跨部門會議的時候，口頭上都會稱它為 「Logic Flow」，為的是避免在討論的當下，來自不同的領域的夥伴會把 Flow Chart 誤以為在討論的是 UI Flow ，因為在 UX / UI 的領域中，叫「 Flow 」的東西實在太多了，例如 UI Flow, Wireflow, 以及今天的主角 Flow Chart。

繪製 Flow Chart 需要邏輯很清礎，而縝密的邏輯，說起來並非設計師的強項，現在的設計師雖然不須像工程師那般能夠提出無懈可擊的邏輯，但在設計 UI Flow 及 Wireflow 前先繪製 Flow Chart，能夠幫助我們想的更完整，確保後續圖面都有考量到每個分支，而不是憑直覺在畫 UI。
