這篇只講 Normal Map（法線貼圖），一步一步帶你從概念 → 匯入設定 → Shader 實作。
我會用 Unity 舊版標準管線（Built-in RP） 的 Unlit 自訂光照示範：不倚賴 Unity 內建的打光系統，而是在像素著色器裡自己做一盞簡單的方向光，這樣你能清楚看到 Normal Map 對「亮暗起伏」的影響。

1) 直覺：為什麼一張圖能讓平面看起來有凹凸？

現實世界裡，表面越朝向光的方向，越亮；越背對光，越暗。
Normal Map 的核心就是：不改幾何形狀，只改「每個像素的表面方向（法線）」。
當我們把像素的法線「往光那邊稍微旋一點」，那個像素就會亮；反過來就會暗——眼睛就被騙了，以為表面有高低起伏。

2) Normal Map 長什麼樣？RGB 為什麼是方向？

Normal Map 的每個像素不是顏色，而是向量。常見的是 切線空間（Tangent Space） 的法線：

• R/G/B 三個通道分別對應向量的 x/y/z 分量；
• 由於貼圖的範圍是 [0,1]，會把向量 [-1,1] 映射到 [0,1]（例如 0.5 代表 0）。
• 最常見的外觀是 紫藍色，因為「原本朝外的法線」是 (0,0,1) 對應到 (0.5, 0.5, 1.0)。

小提醒：不同工具的 綠色通道（Y）可能上下顛倒（OpenGL vs DirectX 習慣）。Unity 內建的 UnpackNormal 會幫你處理正確解碼，因此我們會使用它。

3) 為什麼要用「切線空間」？TBN 是什麼？

貼圖是展在 UV 平面 上的，Normal Map 描述的是「相對於這個 UV」的方向，所以它活在 切線空間。
要把它用在 3D 世界，就得把這個向量從切線空間轉回世界空間，靠的是三支互相垂直的小箭頭：

• T：Tangent（沿著 U 軸）
• B：Bitangent（沿著 V 軸）
• N：模型原本的法線
  把它們排成矩陣 TBN，就能把 (x,y,z) 從切線空間轉成世界空間的方向。

重要：模型必須有 Tangent！沒有切線，就沒辦法建 TBN。導入模型時請勾選 Calculate Tangents。

4) 貼圖匯入設定（最常踩雷）

• Normal Map

  • 在 Inspector 把 Texture Type 設為「Normal map」。
  • Unity 會選對壓縮與解碼（UnpackNormal）；不需要 sRGB。

• Base Color/Albedo

  • 這才是 sRGB 貼圖（Unity 會自動轉線性運算）。

• 專案若可，建議 Color Space = Linear，PBR 與光照會更合理。

5) 我們用「Unlit 自算光」來看效果

雖然名字叫 Unlit，但我們可以在像素著色器裡寫幾行，自己做「N·L（Lambert 漫反射）」：

• 先把 Normal Map 的切線空間法線轉到 世界空間；
• 再跟主方向光做點積（dot(N, L)），就有明暗。
  這樣不會牽涉 Unity 內建光照，邏輯清楚、便於學習與除錯。

6) 最小可運行：Built-in Unlit + Normal Map（可直接貼）

存成 Assets/Shaders/Unlit_NormalMap_Starter.shader，建立材質套到模型上使用。
需要模型有 Tangent；Normal 貼圖要設為 Normal map。

Shader "CustomLearning/Unlit_NormalMap_Starter"
{
    Properties
    {
        _BaseColor   ("Base Color (sRGB)", Color) = (1,1,1,1)
        _BaseMap     ("Base Map (sRGB)", 2D) = "white" {}
        _NormalMap   ("Normal Map", 2D) = "bump" {}
        _NormalScale ("Normal Scale", Range(0, 2)) = 1.0
        _ShowNormals ("Show World Normals (0/1)", Range(0,1)) = 0
    }
    SubShader
    {
        Tags { "RenderType"="Opaque" "Queue"="Geometry" }
        Pass
        {
            Cull Back
            ZWrite On
            Blend One Zero

            CGPROGRAM
            #pragma vertex   vert
            #pragma fragment frag
            #pragma target   3.0
            #include "UnityCG.cginc"

            sampler2D _BaseMap;   float4 _BaseMap_ST;
            sampler2D _NormalMap; float4 _NormalMap_ST;

            fixed4 _BaseColor;
            float  _NormalScale;
            float  _ShowNormals;

            struct appdata
            {
                float4 vertex  : POSITION;
                float3 normal  : NORMAL;
                float4 tangent : TANGENT;   // 需要切線！
                float2 uv      : TEXCOORD0;
            };

            struct v2f
            {
                float4 pos      : SV_POSITION;
                float3 worldPos : TEXCOORD0;
                float3 nWS      : TEXCOORD1;
                float3 tWS      : TEXCOORD2;
                float3 bWS      : TEXCOORD3;
                float2 uvBase   : TEXCOORD4;
                float2 uvNrm    : TEXCOORD5;
            };

            v2f vert (appdata v)
            {
                v2f o;
                o.pos      = UnityObjectToClipPos(v.vertex);
                o.worldPos = mul(unity_ObjectToWorld, v.vertex).xyz;

                // 物件空間 → 世界空間 的 T/B/N
                float3 n = UnityObjectToWorldNormal(v.normal);
                float3 t = normalize(UnityObjectToWorldDir(v.tangent.xyz));
                float3 b = normalize(cross(n, t) * v.tangent.w); // handedness

                o.nWS = normalize(n);
                o.tWS = t;
                o.bWS = b;

                o.uvBase = TRANSFORM_TEX(v.uv, _BaseMap);
                o.uvNrm  = TRANSFORM_TEX(v.uv, _NormalMap);
                return o;
            }

            // 切線空間 → 世界空間
            float3 NormalTS_to_WS(float3 nTS, float3 tWS, float3 bWS, float3 nWS)
            {
                float3x3 TBN = float3x3(tWS, bWS, nWS);
                return normalize(mul(TBN, nTS));
            }

            fixed4 frag (v2f i) : SV_Target
            {
                // 1) Albedo（sRGB→線性由 Unity 代管）
                fixed3 albedo = tex2D(_BaseMap, i.uvBase).rgb * _BaseColor.rgb;

                // 2) 切線空間法線（用 Unity 內建解碼）
                float3 nTS = UnpackNormal(tex2D(_NormalMap, i.uvNrm));
                // 縮放法線強度（跟原始(0,0,1)做插值）
                nTS = normalize(lerp(float3(0,0,1), nTS, _NormalScale));

                // 3) 轉到世界空間
                float3 N = NormalTS_to_WS(nTS, i.tWS, i.bWS, i.nWS);

                // Debug：直接看世界法線顏色
                if (_ShowNormals > 0.5)
                {
                    float3 n01 = N * 0.5 + 0.5; // [-1,1] → [0,1]
                    return float4(n01, 1);
                }

                // 4) 一盞主方向光（自算）
                float3 L = (_WorldSpaceLightPos0.w == 0)
                         ? normalize(-_WorldSpaceLightPos0.xyz)       // 方向光
                         : normalize(_WorldSpaceLightPos0.xyz - i.worldPos); // 點光
                float  NdotL = saturate(dot(N, L));

                // 5) 簡單 Lambert（加一點環境底色）
                float3 color = albedo * _LightColor0.rgb * (0.1 + 0.9 * NdotL);
                return float4(color, 1);
            }
            ENDCG
        }
    }
}

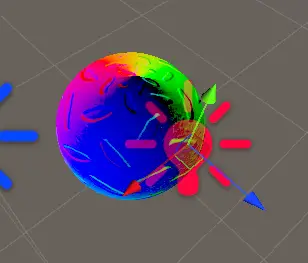

World-space normal的顏色：

使用步驟

1. 確認模型有 Tangent（Model Importer > Geometry > Tangents: Calculate）。
2. 把 Normal 貼圖 Texture Type 設為 Normal map。
3. 調 _NormalScale 看效果由 0（無）→ 1（正常）→ 2（誇張）。
4. 把 _ShowNormals 設為 1 直接看世界法線顏色（Debug 用）。

7) 常見問題與快速排錯

1. 完全沒效果

   • 多半是 模型沒有 Tangent，或 Normal Map 沒設為 Normal 類型。

2. 亮暗方向怪、亮斑亂跳

   • 檢查是否每一步都有 normalize；T、B、N 是否正確計算（cross(n,t)*tangent.w）。

3. 凹凸像反過來

   • 有些資產的綠通道方向不同；試在匯入器切換「Flip Green Channel」或在 Shader 將 nTS.y *= -1; 測試。

4. 太強太刺眼

   • 把 _NormalScale 降低；或你的 Normal 貼圖來源過於「硬」，可在外部工具做輕微模糊。

5. 遠處閃爍（shimmering）

   • 開 Mipmap、啟用 Anisotropic；UV 縮放不要過細。

6. 顏色很灰

   • 專案建議 Linear 色彩空間；Albedo 用 sRGB，Normal 不用 sRGB（設 Normal map Unity會處理）。

8) 小小進階：為什麼不用 Bump（高度圖）直接上手？

Bump/Height 需要在 Shader 內「算斜率」來假造法線，雖然也能用，但效果容易受貼圖解析度與取樣方式影響。
Normal Map 直接給你每像素方向，視覺穩定、配合美術烘焙資產（高模→低模）最準。等你熟悉 Normal Map，再去玩 Parallax / POM / Tessellation 這些進一步的凹凸技術。

9) 立刻能做的 5 個小實驗

1. Scale=0/1/2：看表面從平滑 → 紋理鮮明 → 過度誇張。
2. ShowNormals=1：換不同法線圖，確認方向與強度差異。
3. 旋轉 Directional Light：觀察凹凸如何隨光方向改變。
4. 換模型：球體、平面、立方體，法線圖在不同曲率上的表現不同。
5. 壓縮格式：在 PC 平台試 BC5（或 DXT5nm），體驗視覺與記憶體的取捨。

10) 一句話總結

Normal Map = 用貼圖改變每個像素的「表面朝向」。
不增面數就能增加細節，是即時渲染最划算的法寶。把匯入設定設對、模型帶好 Tangent、在 Shader 裡建 TBN 並用 UnpackNormal 解碼，你就能穩穩地把任何材質變得有「觸感」。

其他：搭配上篇的PBR就能有以下效果
