系列文章 : 使用 Verilog 實作 in-order CPU

hazard detection

hazard detection 負責

• 偵測 data hazard 有沒有發生
  • 一旦發生了就發訊號 ( hz_stall_if_id ) 通知 fetch-stage 以及 decode-stage。
  • fetch-stage 以及 decode-stage 收到訊號後，就將自己 stall 住，並往 ex-stage 插入一個 bubble
• 偵測 control hazard 有沒有發生
  • 一旦發生了，就發訊號 ( hz_flush_if_id, hz_flush_id_ex, hz_flush_ex_mem ) 通知 pipeline_reg_if_id, pipeline_reg_id_ex pipeline_reg_ex_mem
  • 各個 pipeline_reg 收到訊號後，會把 fetch-stage, decode-stage, ex-stage 的資訊通通 flush 掉

相關程式碼

• https://github.com/TommyWu-fdgkhdkgh/simple-mips/blob/main/cpu.v

完整的介紹可以看一下計算機組織的課本! 這邊簡單介紹一下三種 hazard。

• structure hazard

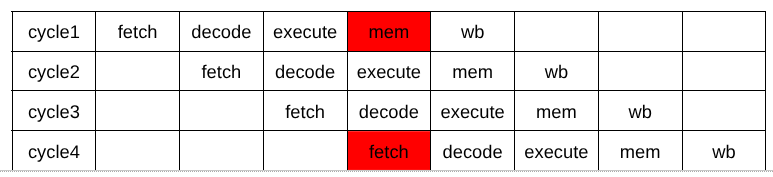

  • 從下圖可以看到， cycle1 這個指令會想要取用 memory ( for data )，而 cycle4 這個指令也想要取用 memory ( for instruction )
  • 假如我們的 fetch-stage 跟 mem-stage 用的是同一組訊號去取用資料的話，就會打架，變成可能要 stall ，讓彼此間錯開。
  • 在這個小專案裡面，我們是直接切成兩份 memory ( data memory 以及 instruction memory ) 來解決 structure hazard。

• data hazard
  • 當數據間彼此有相依性時，就可能出現 data hazard。
  • 假定 cycle2 是 lw r3, 4(r4)
    • 把資料從 data-memory 載入到 r3
  • 假定 cycle3 是 add r4, r3, r2
    • r4 = r3 + r2
  • 這時候 cycle3 依賴於 cycle2，因為 cycle3 需要知道 r3 的結果，變成 cycle3 需要等待 cycle2 的執行
• control hazard
  • 這個設計要到 mem-stage 才能真正決定需不需要 branch，所以在這之前的指令都相依於這個 branch 指令。最簡單的策略就是等到 branch 真的發生的時候，把，fetch, decode, execute 都 flush 掉。

data hazard detection handling

以下是偵測 load-use data hazard 的方式。

• ex-stage 的指令需要讀取記憶體，並將結果載入到暫存器裡面。也就是執行 lw 指令。
• (decode-stage 的 rs 等於 ex-stage 的 rt) 或是 ( decode-stage 的 rt 等於 ex-stage 的 rt)
  • 當這個情況發生的時候，代表 decode-stage 會需要用到 ex-stage 即將載入的 register。
  • 這導致 decode-stage 會需要等待 ex-stage 的結果。

那遇到了 load-use data hazard 該怎麼處理呢 ?

• data hazard detection unit 會發出訊號給 fetch-stage, decode-stage，讓 fetch-stage / decode-stage 凍結住，停止運行
• data hazard unit 會讓 pipeline_reg_id_ex 發出一個 bubble。
  • 要怎麼發出一個 bubble 呢 ? 很簡單，只要讓 pipeline_reg_id_ex 給 ex-stage 的資料通通都是 0 就可以了，這就會讓 ex-stage 拿到一個 nop ( 什麼也不做，不影響 CPU 狀態的指令 )
• forwarding unit 會在合適的時機點，把 wb-stage 的資料 forward 給 ex-stage 的資料

control hazard detection handling

以下是偵測 control hazard 的方式

• 其實只要觀察 mem_branch_and 這個訊號就可以了，只要 mem-stage 確定要發生 branch，就會 assert mem_branch_and。

遇到了 control hazard 該怎麼辦呢 ?

• 把 fetch-stage, decode-stage, ex-stage 通通 flush 掉 !
• 那具體上，什麼叫作 flush pipeline 呢 ? hazard detection unit 會發訊號給 pipeline_reg_if_id, pipeline_reg_id_ex, pipeline_ex_mem，讓他們把要交給下一個 stage 資料通通變成 0 ( 也就是插入 3 個 nop )。

參考連結

• 計算機組織，聖經本 ( Computer Organization and Design MIPS Edition: The Hardware/Software Interface, 6/e (Paperback) 暫譯: 計算機組織與設計 MIPS 版：硬體/軟體介面，第6版 (平裝本) )
  https://www.tenlong.com.tw/products/9780128201091?list_name=srh
• 計算機組織，聖經本的中文翻譯版本
  https://www.tenlong.com.tw/products/9786267130681?list_name=trs-t
