上一篇提到，GPU optimization 很多時候不只是讓運算本身變快，還要想辦法減少資料搬移。

那要怎麼知道一個程式到底是：

算不夠快，還是資料搬不夠快？

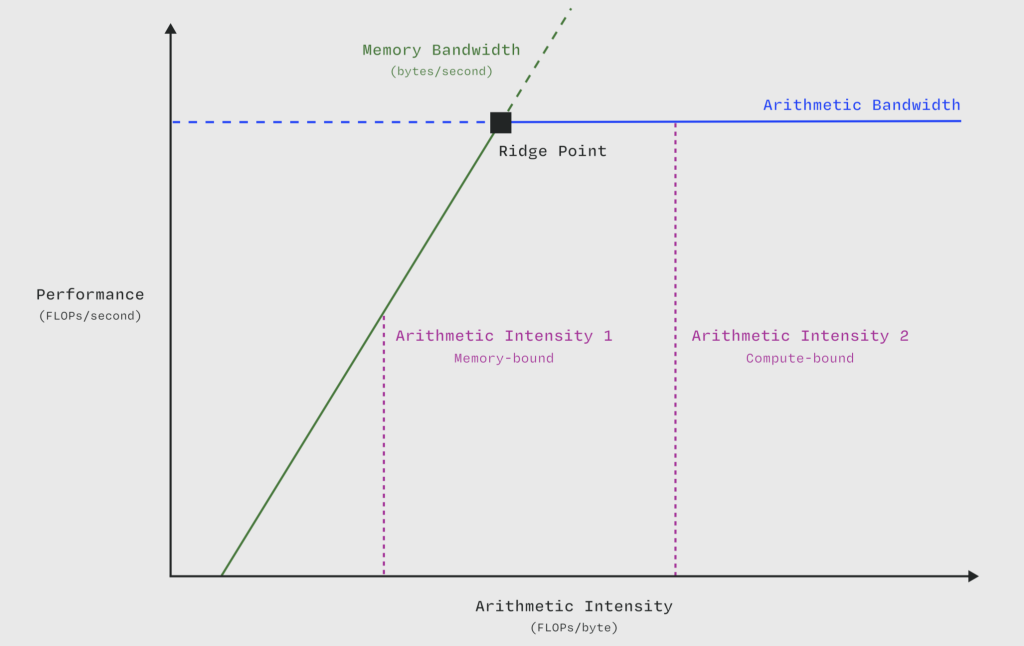

這時候就可以用一個很經典的模型來看：Roofline Model。

image source: https://modal.com/gpu-glossary/perf/roofline-model

這張圖其實沒有看起來那麼複雜，先看懂 X 軸、Y 軸和那個轉折點就差不多了。

X 軸：Arithmetic Intensity

X 軸是 Arithmetic Intensity（AI）：

Arithmetic Intensity = FLOPs / Bytes

意思就是：

每搬 1 Byte 的資料，可以做多少運算？

如果 AI 很低，代表搬了很多資料，結果只做一點點計算。

搬很多資料
↓
算一下
↓
又要搬資料

反過來，如果同一份資料可以被重複使用很多次：

搬一次資料
↓
算很多次

AI 就會比較高。

所以越往右，可以先理解成：

Data Reuse 越高，搬進來的資料被拿來做更多計算。

這也就是上一篇提到 Shared Memory 時，為什麼一直在講「資料搬進來之後重複使用」。

Y 軸：Performance

Y 軸就比較直覺了：

Performance = FLOP/s

也就是 GPU 每秒實際完成多少浮點運算。

越往上，代表效能越高。

所以 Roofline 上的一個點，可以理解成：

這個 workload 的 AI 有多高，以及它實際跑到了多少 FLOP/s。

為什麼左邊是一條斜線？

當 AI 很低的時候，GPU 搬了很多資料，卻沒有多少計算可以做。

這時候就算 GPU 本身有很強的算力也沒用，因為資料根本餵不夠快。

這時效能主要受到 Memory Bandwidth 限制：

Performance = Memory Bandwidth × AI

所以如果 Memory Bandwidth 不變，但 AI 慢慢增加：

AI ↑
→ 每份資料可以做更多計算
→ Performance ↑

這就是為什麼 Roofline 左半邊會是一條往右上方走的斜線。

這個區域叫做：

Memory-bound

也就是：

GPU 不是算不動，而是在等資料。

那為什麼最後會變平？

假設我們一直提高 AI。

理論上，每秒可以做的計算就會一直增加。

但 GPU 本身的算力也是有上限的。

例如一張 GPU 的 Peak Performance 是：

100 TFLOP/s

那不管資料餵得多快，它最多就是只能做到大約 100 TFLOP/s。

所以當效能一路上升，最後碰到 GPU 的 Peak FLOPS 之後，再繼續提高 AI，也不會繼續往上。

這就是 Roofline 上面的水平線。

這個區域叫做：

Compute-bound

這時候 memory 已經餵得夠快了，真正的瓶頸變成：

GPU 就只能算這麼快。

中間那個轉折點

斜線和水平線交會的位置通常叫做 Ridge Point。

它發生在：

Memory Bandwidth × AI = Peak FLOPS

換句話說：

Ridge Point AI = Peak FLOPS / Memory Bandwidth

這個點其實很有意思。

它告訴我們：

這張 GPU 需要多高的 Arithmetic Intensity，才有機會把它的算力全部用完？

而且這個位置不是只看 GPU 有多少 FLOPS，而是同時取決於：

• Peak FLOPS
• Memory Bandwidth

例如 GPU 算力變得更強，但 Memory Bandwidth 沒有一起增加，那就需要更高的 AI，才能把這些運算單元餵飽。
