系列：30 天打造企業級 PLM｜面向：全端

問題場景

簽核是企業系統的靈魂。一張變更單從送出到放行，中間每一步都要可設定（不同表單走不同流程）、可追溯（誰在哪一關簽了什麼）、可回頭（補件、駁回）。今天講 Mini-PLM 的流程引擎骨架，以及為什麼「回頭路」的設計比「往前走」難得多。

流程設定的實機畫面：

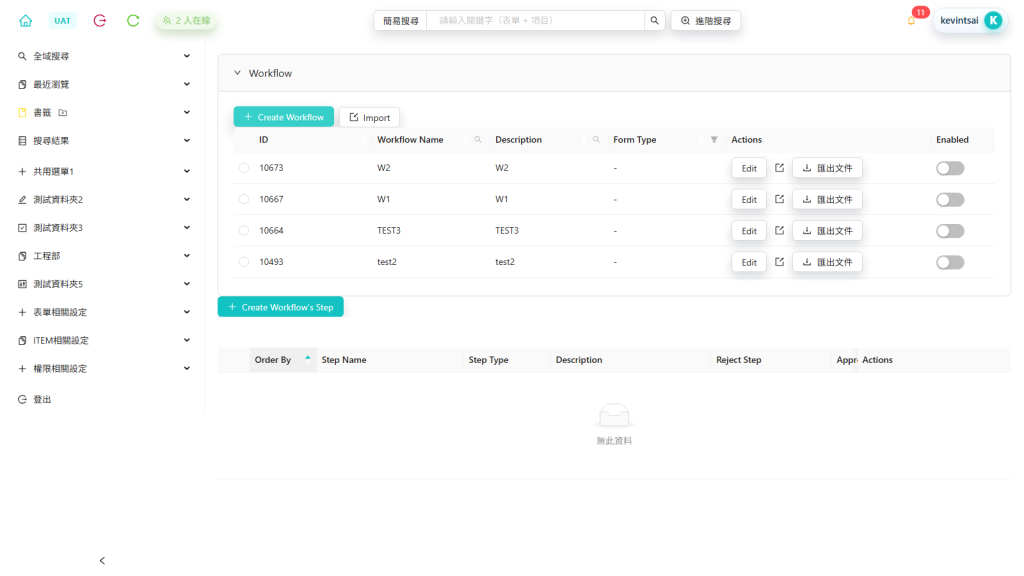

表格模式：

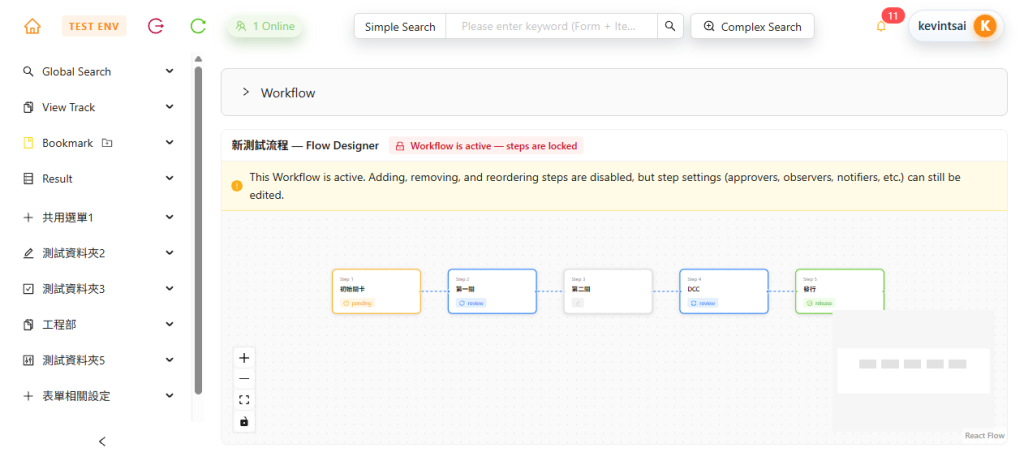

畫布模式：

商業邏輯設計

• 會簽 vs 或簽：跨部門評估用會簽（全員都要表態），同職能代理用或簽（任一人簽了就過）。這是流程設計的第一個業務問題
• 駁回（Reject）：駁回是「對這次流程有意見，需回到前面關卡處理」。
• 簽核紀錄是稽核證據。ISO 稽核、客戶稽核要的就是誰、何時、哪一關、什麼意見

技術選型與取捨

架構演進：從 Agile EJB 狀態鎖定到輕量級自建狀態機

在以前 Oracle Agile PLM 中，簽核流程引擎是深埋在 EJB 核心中的龐大黑箱。

Agile 的工作流（Workflow & Signoff Sheet）與生命週期狀態（Lifecycle Phase）深度強耦合。持平地說，Agile 的簽核歷程記錄做得很完整——誰、何時、哪一關、什麼意見，Signoff Sheet 上全部留痕，稽核從來不是它的弱項。真正的缺口在群體簽核：簽核對象最終只能展開成一個個「個人」的 Signoff，無法把一個群組當成單一簽核單位、要求「群組內所有人都簽核通過才算完成」，也看不到一個群組層級的整體簽核狀態——想知道這個部門簽到什麼程度，只能自己逐列數人頭。

Mini-PLM 決定採用輕量且解耦的自建狀態機，將流程狀態（FormStatusEnum）、關卡定義與執行實例（Action）徹底分層，並以 workflowRunNo 達成跨週期的隔離。同時補上 Agile 缺的那一塊：關卡簽核人可以直接指派使用者群組，群組內所有成員都簽核通過，該群組的簽核才算完成，且群組本身有整體簽核狀態可以一眼看出進度。

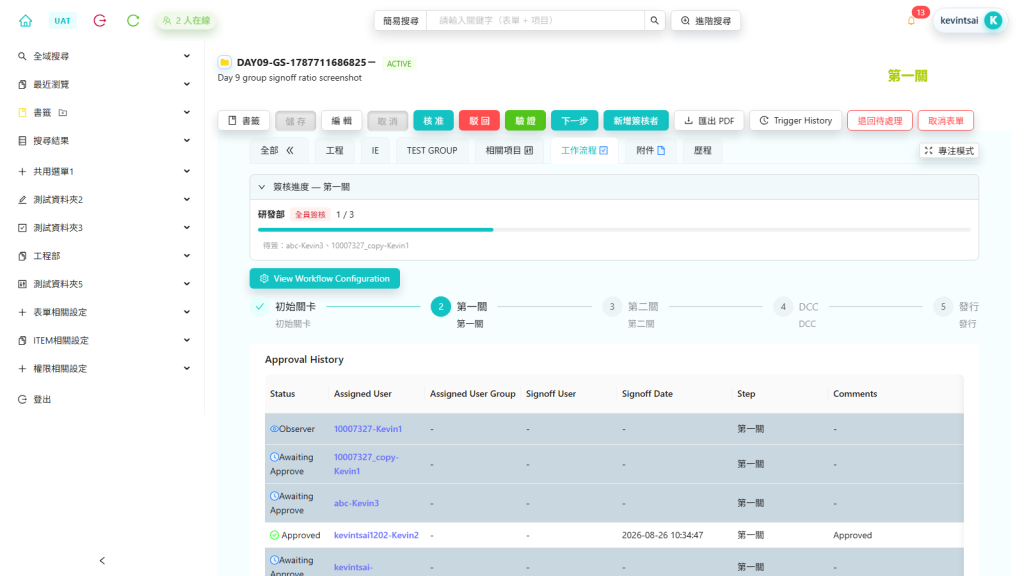

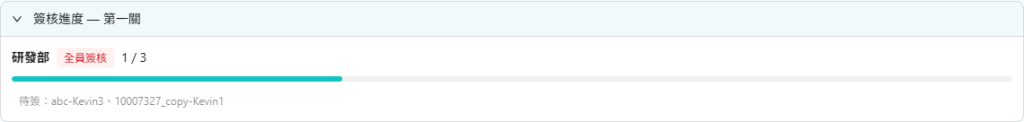

實機畫面：「研發部」以全員簽核（ALL）模式掛在第一關，3 名成員已簽 1 人，面板直接給出 1/3 的比例、進度條與待簽名單——想知道部門簽到什麼程度，不用再逐列數人頭。下方是完整表單頁的視角，簽核進度面板與 Approval History 並列，個人簽核歷程與群組整體狀態各司其職：

自建 vs 工作流引擎（Flowable / Camunda）

評估過引入通用工作流引擎，最後選擇自建。理由有三：PLM 的流程模式其實很收斂，線性關卡加會簽或簽，用不到 BPMN 的任意閘道；通用引擎的流程定義與業務資料是兩個世界，跨界查詢「這張單卡在誰手上」變得昂貴；還有引擎本身的學習與維運成本。自建的前提是需求收斂，若流程真有任意分支合流，自建就是重造輪子。

三層模型

ConfigWorkflow（流程定義）
  └─ ConfigStep（關卡，含順序、簽核模式、進入條件 StepCriteria）
       └─ Action（執行期實例：某人在某關的一次簽核任務）

前兩層是設定，管理員畫的流程圖；Action 是執行紀錄，實際執行才產生。表單推進的核心迴圈：進入關卡，initStepActions() 產生該關的 Action（簽核人來源可以是固定名單、Approver Matrix、Trigger 動態指派，Day 10 與 11 展開），收簽核，判定會簽或簽是否滿足，進下一關。

流程設定雙模式：表格與畫布

「管理員畫的流程圖」不是比喻。流程設定頁同一頁提供兩種模式（ConfigWorkflowAndSteps.tsx 實碼）：

/** 下方區塊顯示模式：table（既有 ConfigSteps 表格）或 canvas（流程畫布） */
export type WorkflowConfigMode = "table" | "canvas";

表格模式適合批次維護欄位，畫布模式（WorkflowFlowCanvas，基於 @xyflow/react）給的是「流程長什麼樣」的直覺：關卡是節點、順序是連線，連線中點有一顆「+」按鈕，點下去就在兩關之間插入新關卡。

畫布選 @xyflow/react 而不是 Day 4 表單設計器用的 @dnd-kit，取捨很清楚：dnd-kit 解的是「排序與放置」，流程圖要的是節點、連線、自訂 edge 與 minimap，那是 node-based editor 的領域，用排序工具硬拼是重造輪子。

架構上最重要的一條約束：畫布是投影，不是真相。節點座標由 orderBy 換算（position: { x: idx * NODE_X_GAP, y: 0 }），不持久化任何畫布版面資料；切到表格模式、或明天有人想再加第三種視圖，資料真相始終只有 ConfigStep。插入關卡時 orderBy 取前後兩關的中間值，間隙不足就全體重排成 10、20、30——跟 BASIC 年代行號留空的概念一致。

畫布也內建兩道防呆。其一是鎖定：啟用中的 workflow 節點呈鎖定狀態（locked），對應後端「啟用中流程不可改結構」的守門

核心內容：回頭路的設計

workflowRunNo：讓每一輪簽核有自己的世界

表單可能被退回再送、駁回重啟，同一張表單會有多輪簽核週期。若所有 Action 混在一起，第二輪的「這關簽完了沒」會被第一輪的殘留紀錄污染。解法是 workflowRunNo：每次回頭路都把 run 編號加一，所有判定只看當前 run 的 Action，舊 run 的紀錄完整保留當歷史。這個欄位是後來才加的。沒有它的日子，跨週期的 trigger 誤判與重複加簽（Day 12 的坑）層出不窮。

returnToPending 的完整動作（實際程式碼）

退回第一關看起來簡單，實際要做七件事，少一件就出錯（FormStatusService.returnToPending() 節錄）：

@Transactional
public Form returnToPending(Long formId) {
    // 1. 狀態守門：CANCELLED 不可退回
    // 2. 權限檢查：RETURN_PENDING privilege（Day 6 的細部權限機制）
    boolean hasPrivilege = !authorizationService
        .getMyPrivileges(form.getConfigFormType().getCfId(),
                         PrivilegeEnum.RETURN_PENDING).isEmpty();

    // 3. 業務守門：已完成發行且有生效 Affected Items 的表單不可退回，
    //    避免已發行資料不一致
    if (FormStatusEnum.COMPLETED.name().equals(form.getFormStatus())
            && hasReleasedOrActiveAffectedItems(formId)) {
        throw new BusinessException("...cannot return to pending");
    }

    // 4. 忽略目前所有未完成的 actions，並推進簽核週期
    Integer oldRunNo = resolveWorkflowRunNo(form);
    actionService.ignoreAllActions(formId);
    advanceWorkflowRun(form);                      // ← runNo +1

    // 5. 為第一關初始化新的 Actions（Approver / Observer / Notifier）
    actionService.initStepActions(form, firstStep);

    // 6. 將表單退回第一關
    updateFormCurrStep(form, firstStep);

    // 7. 建立 ReturnPending 紀錄（歸屬舊 run，稽核軌跡不斷）
    actionService.returnToPending(formId, oldRunNo);
}

有三個細節值得放大。守門在前、變更在後：所有 throw 都發生在任何狀態變更之前，@Transactional 保證原子性，檢查先行讓失敗連 rollback 都不需要。
第 3 條是商業規則：COMPLETED 加已發行 Affected Items 不可退回，因為 Item 已經改版生效了，表單退回會讓「單據說還在審、資料已經發行」兩邊打架。
ReturnPending 紀錄歸舊 run：被退回的紀錄屬於上一輪的歷史，新一輪從乾淨的第一關開始。

踩坑記錄：退回只做了一半，變成「Reset」

returnToPending 早期版本漏了第 5 步 initStepActions。結果退回後表單停在第一關，但第一關沒有任何待簽 Action：狀態顯示 Pending，卻沒有人收到簽核任務，單子直接卡死。使用者的描述是「退回之後單子就不見了」，因為它沒出現在任何人的待辦裡。

對照組是 Reject。駁回原本就有補 initStepActions 的邏輯，退回是後加的 admin 功能，照著 Reject 抄但少抄一行。狀態機的每條轉換路徑都要有完整的出口動作清單，狀態改了、該產生的任務沒產生，是流程引擎最典型的半殘 bug。而且它不會報錯，只會靜靜卡死。

小結

三層模型分離設定與執行，回頭路靠 workflowRunNo 隔離週期，每條轉換路徑要有完整出口動作。不過到目前為止，「誰來簽」還是寫死在關卡設定裡。明日 Day 10：簽核路由與外部整合，讓誰來簽變成資料驅動的決策。
