昨天我們已經成功建立 tap0，並透過 read() 從 Linux Kernel 接收到原始 Ethernet Frame。

今天將正式進入 OSI Layer 2：Data Link Layer（資料鏈結層），學習如何把一串毫無意義的 Raw Bytes，轉換成具有結構的 Ethernet Frame。

完成今天的內容後，我們將具備：

• 解析 Ethernet Header
• 識別封包類型（ARP / IPv4 / IPv6）
• 理解網路位元組序（Network Byte Order）
• 驗證解析結果是否與 tcpdump 一致

這是我們開始實作網路協定堆疊的重要里程碑。

今日學習目標

完成以下內容：

• [x] 理解 Ethernet II Frame 結構
• [x] 建立 Ethernet Header 結構體
• [x] 解析 Destination MAC
• [x] 解析 Source MAC
• [x] 解析 EtherType
• [x] 理解 Big-Endian 與 Little-Endian
• [x] 驗證解析結果與 tcpdump 完全一致

1. 核心概念：Ethernet Frame

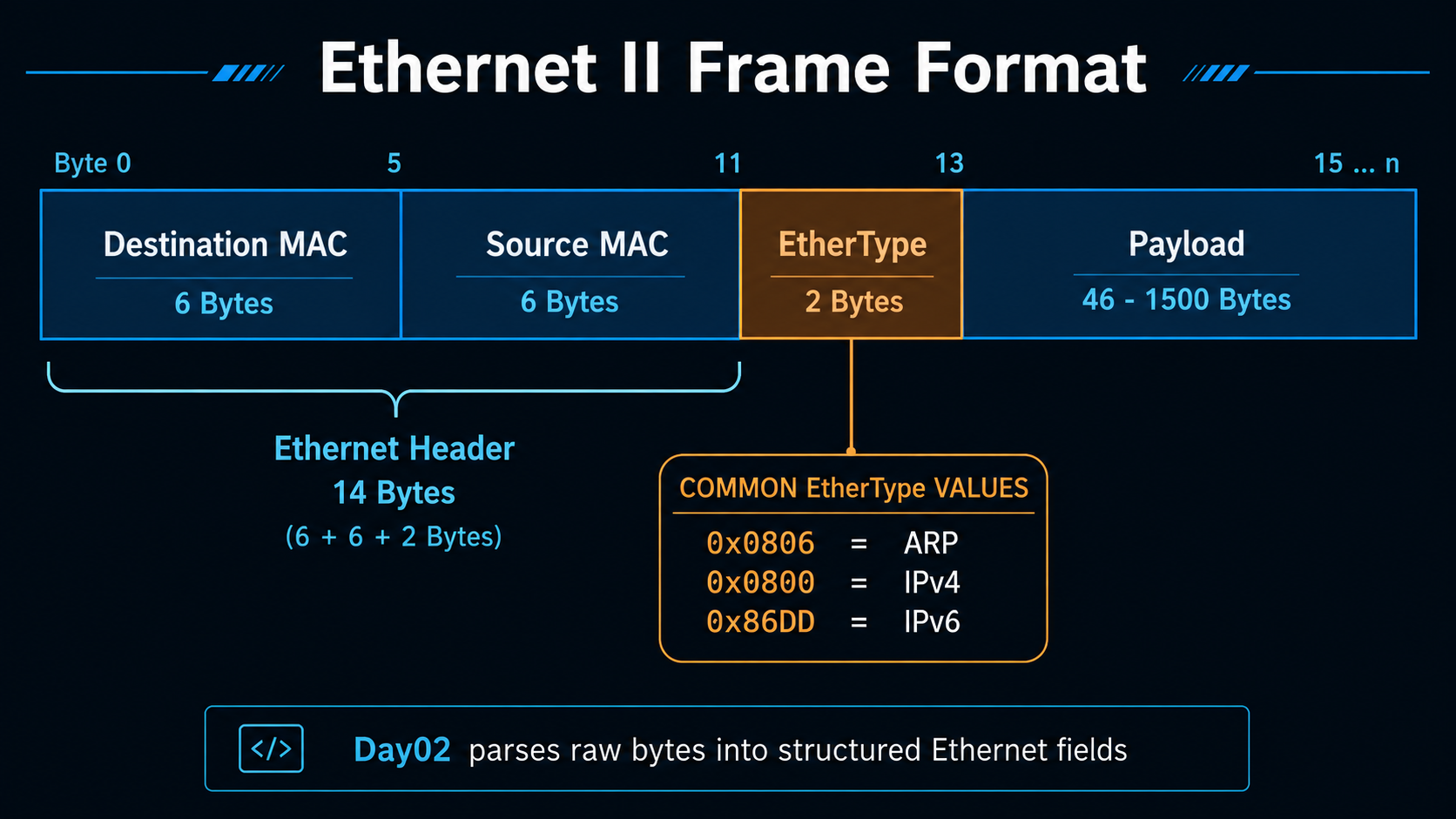

在開始解析封包之前，先用一張圖建立 Ethernet Frame 的整體輪廓。接下來的程式會依照這個結構，從前 14 bytes 取出 MAC 位址與 EtherType。

當 Linux Kernel 將資料送到 TAP Device 時，送來的並不是 IP 封包，而是一個完整的 Ethernet Frame。

結構如下：

從圖中可以看到，Ethernet Header 位在 Payload 前方，並由 Destination MAC、Source MAC 與 EtherType 三個欄位組成。

Ethernet Header 固定長度為：

6 + 6 + 2 = 14 Bytes

因此：

Ethernet Frame
      ↓
Ethernet Header (14 Bytes)
      ↓
Payload (46 ~ 1500 Bytes)

1.1 Destination MAC

前 6 Bytes 表示封包的接收者。

例如：

ff ff ff ff ff ff

代表：

ff:ff:ff:ff:ff:ff

這是 Ethernet 廣播位址（Broadcast Address）。

表示：

網段中的所有設備都應該接收這個封包。

ARP Request 幾乎都會使用廣播位址。

1.2 Source MAC

接下來的 6 Bytes 表示封包發送者。

例如：

c6 bf 60 33 9d 73

解析後：

c6:bf:60:33:9d:73

這就是送出封包的網卡 MAC Address。

1.3 EtherType

最後 2 Bytes 用來告知：

Payload 裡面裝的是哪種網路協定。

常見類型如下：

例如：

08 06

解析後：

0x0806

表示：

ARP Protocol

2. 網路位元組序（Byte Order）

在解析 EtherType 前，我們必須先理解一個重要概念：

Byte Order

也就是資料在記憶體中的排列方式。

2.1 Little-Endian（x86 CPU）

大部分桌上型電腦使用 x86 CPU。

x86 採用：

Little Endian

例如：

0x0806

在記憶體中的實際排列為：

06 08

最低位元組放在前面。

2.2 Big-Endian（Network Order）

網路協定統一規定使用：

Big Endian

又稱：

Network Byte Order

因此：

0x0806

在封包中會以：

08 06

的形式傳送。

2.3 為什麼需要 ntohs()？

當我們收到：

08 06

時，

x86 CPU 會將它解讀成：

0x0608

導致協定解析錯誤。

因此必須進行轉換：

ntohs()

全名：

Network To Host Short

使用方式：

uint16_t type =
    ntohs(hdr->ethertype);

2.4 為什麼需要 htons()？

未來我們自己組裝封包時：

hdr->ethertype = htons(ETHERTYPE_ARP);

Linux 才能正確解析：

08 06

而不是：

06 08

3. 開始實作

今天開始將 Ethernet 相關功能獨立成模組。

專案結構如下：

Networking_Fundamentals
│
├── include
│   └── ethernet.h
│
└── src
    ├── ethernet.c
    └── tap.c

4. ethernet.h

此檔案負責定義：

• Ethernet Header
• EtherType 常數
• 函式介面

#ifndef ETHERNET_H
#define ETHERNET_H

#include <stdint.h>

#define ETH_ADDR_LEN 6
#define ETH_HEADER_LEN 14

#define ETHERTYPE_IPV4 0x0800
#define ETHERTYPE_ARP  0x0806
#define ETHERTYPE_IPV6 0x86DD

struct ethernet_hdr {
    uint8_t dst[ETH_ADDR_LEN];
    uint8_t src[ETH_ADDR_LEN];
    uint16_t ethertype;
} __attribute__((packed));

void ethernet_print_mac(const uint8_t *mac);
void ethernet_print_header(const struct ethernet_hdr *hdr);

#endif

5. ethernet.c

負責：

• 格式化輸出 MAC Address
• 顯示 Ethernet Header 內容

#include <stdio.h>
#include <arpa/inet.h>
#include "ethernet.h"

void ethernet_print_mac(const uint8_t *mac)
{
    printf("%02x:%02x:%02x:%02x:%02x:%02x",
           mac[0], mac[1], mac[2],
           mac[3], mac[4], mac[5]);
}

void ethernet_print_header(
    const struct ethernet_hdr *hdr)
{
    printf("Ethernet Frame\n");
    printf("-------------------------\n");

    printf("Destination : ");
    ethernet_print_mac(hdr->dst);
    printf("\n");

    printf("Source      : ");
    ethernet_print_mac(hdr->src);
    printf("\n");

    printf("EtherType   : 0x%04x\n",
           ntohs(hdr->ethertype));
}

6. tap.c

今天最大的改變是：

我們不再只是印出 Raw Bytes。

而是將資料直接轉型成：

struct ethernet_hdr

進行結構化解析。

核心程式碼：

struct ethernet_hdr *eth =
    (struct ethernet_hdr *)buffer;

此時：

buffer
  ↓
Ethernet Header

我們就能透過：

eth->dst
eth->src
eth->ethertype

直接存取各個欄位。

7. 編譯與執行

編譯：

cd ~/Networking_Fundamentals

gcc src/tap.c src/ethernet.c \
    -Iinclude \
    -o network

執行：

sudo ./network

另一個終端機：

ping -I tap0 10.0.0.1

此時 Linux 會送出 ARP Request。

我們的程式便能收到並解析完整 Ethernet Frame。

8. 驗證解析結果

程式輸出：

Ethernet Frame
-------------------------
Destination : ff:ff:ff:ff:ff:ff
Source      : c6:bf:60:33:9d:73
EtherType   : 0x0806
Frame length: 42 bytes

同時使用：

sudo tcpdump -i tap0 -e

抓取封包：

c6:bf:60:33:9d:73 >
ff:ff:ff:ff:ff:ff,
ethertype ARP (0x0806),
length 42

9. 今日問答（Q&A）

Q1：為什麼要執行 ping -I tap0 10.0.0.1？

因為：

read(fd, buffer, sizeof(buffer));

會阻塞等待封包。

若沒有流量經過 tap0：

程式
 ↓
等待
 ↓
等待
 ↓
持續等待

什麼都不會發生。

執行：

ping -I tap0 10.0.0.1

後，

Linux 會先送出：

ARP Request

因此可以快速產生測試流量。

Q2：既然已經有自己的解析器，為什麼還要用 tcpdump？

原因有兩個：

原因一：獨立驗證

自己寫的程式可能：

• Offset 算錯
• 結構體定義錯誤
• Byte Order 處理錯誤

而不自知。

tcpdump 是業界標準工具。

只有兩邊結果一致，才能確認程式正確。

原因二：驗證封包真的進入 Kernel

若：

自己程式看得到
tcpdump 看不到

代表程式可能有問題。

若：

tcpdump 看得到
自己程式看不到

代表解析器有問題。

兩者互相驗證，才能縮小除錯範圍。

10. ARP 封包實測比對

tcpdump

10:36:05.156750
c6:bf:60:33:9d:73 >
ff:ff:ff:ff:ff:ff,
ethertype ARP (0x0806),
length 42

我們的程式

Ethernet Frame
-------------------------
Destination : ff:ff:ff:ff:ff:ff
Source      : c6:bf:60:33:9d:73
EtherType   : 0x0806
Frame length: 42 bytes

比對結果

完全一致。

代表我們的 Ethernet Parser 已經正確運作。

下一堂課預告（Day 03）

明天我們會繼續停留在 Ethernet Layer，實作真正網卡都具備的第一道防線：

Receive Filter

目前我們已經能解析 Ethernet Header：

Ethernet Frame
      ↓
Destination MAC
Source MAC
EtherType

但真實網卡不會把所有封包都交給上層處理。

下一堂課會讓我們的自製網路堆疊能夠根據 Destination MAC 做出判斷：

Broadcast        → ACCEPT
Unicast to Me    → ACCEPT
Unicast to Other → DROP

屆時我們的 Ethernet Layer 將從：

Ethernet Frame
      ↓
Ethernet Parser

進一步發展為：

Ethernet Frame
      ↓
Ethernet Parser
      ↓
Receive Filter
      ↓
ACCEPT / DROP

完成這一步後，我們才會在 Day 04 正式進入 ARP Protocol，開始構造並發送第一個真正的網路協定封包。
