Day 23 的 gateway 解決的是這個請求要去哪個模型，依據是 request body 裡的 model。選到模型之後，請求交給那個模型的 Service，由 Service 決定落在哪個 Pod 上。

今天要換掉的是後半段。同一個模型跑三個副本，這三個副本在任何一個時刻的狀態都不一樣，有的 KV cache 快滿了，有的佇列裡排著十個請求。Service 看不到這些，它分配請求的時候不看後端的狀態。

Gateway API Inference Extension 把挑哪一個副本這件事從 Service 手上拿走，交給一個看得到後端狀態的元件。今天看它怎麼接進叢集，以及挑選這件事最後是誰在做。

一般的負載平衡放在推理流量上不夠用

一般的 HTTP 負載平衡建立在一個假設上：後端是可以互換的。三個副本跑同一份程式、連同一個資料庫，請求給誰都一樣，所以輪流發就好。

推理請求不符合這個假設。

差別來自最後一列。一個模型伺服器同時服務多個對話，每個對話的 KV cache 都留在那張卡的記憶體裡。所以三個副本雖然跑同一個模型，手上的負擔卻完全不同：記憶體剩多少、佇列排多長、前綴快取裡有沒有這段對話的開頭。

這些差異決定了請求落在哪一個副本上會比較快。而一般的負載平衡看不到它們，只看得到請求的 path 和標頭。

Gateway API Inference Extension 加的是一個新的後端種類

HTTPRoute 的 spec.rules[].backendRefs 說明這條規則的後端是什麼。裡面有一個 kind 欄位，不寫的時候預設是 Service，因為一般 HTTP 流量只需要知道送到哪一組 Pod。

Day 23 我們用的不是 HTTPRoute 而是 AIGatewayRoute，它有一個同名的 backendRefs，但預設的 kind 是 AIServiceBackend，因為那天要在選路之前讀 request body 裡的 model，而只有 AIGatewayRoute 做得到。

今天回到標準的 HTTPRoute，kind 填 InferencePool。這個 kind 來自 Gateway API Inference Extension。

Gateway API Inference Extension 是 kubernetes-sigs 底下的 Kubernetes 官方專案。它針對的是在 Kubernetes 上自行託管的生成式 AI 和 LLM 推理工作負載，要在整個生態裡把這類流量的路由方式標準化，並且讓負載平衡依據後端的實際狀態來決定。

做法不是另外寫一個 gateway，而是接在現有的那個上面。

我們這個叢集裡實際處理流量的是 Envoy。Day 23 建 Gateway 的時候，Envoy Gateway 就開了一個跑 Envoy 的 Pod。而 Envoy 本來就有 external processing 這個機制：處理請求的中途，把請求送給一個外部服務，等它回答再繼續。Day 23 的 ai-gateway-extproc 就是這樣接上去的。

Gateway API Inference Extension 定義的是那個外部服務會被問什麼、要怎麼回答。所以一個 gateway 只要本來就支援 ext_proc 和 Gateway API，不用改寫就能挑副本。Day 23 的 Envoy Gateway 兩個都有，所以今天不換 gateway，接著用那一套。

InferencePool 說明的是一組 Pod 和誰來挑

InferencePool 屬於 inference.networking.k8s.io/v1，spec 有三個欄位。

前兩個欄位做的事情看起來跟 Service 重疊，但 InferencePool 不是 Service 的另一種寫法，有了它就不需要旁邊再放一個 Service 物件。第三個欄位才是 InferencePool 真正加的東西：把挑選這個動作指派給一個具名的元件。

EPP 是被指派去挑的那個元件

EPP 的全名是 Endpoint Picker，endpointPickerRef 指向的就是它的 Service。

EPP 的工作是回答一個問題：這個請求應該打到這一組裡的哪一個 Pod。

ai-gateway-extproc 和 EPP 都是 ext_proc 服務，都是 Envoy 暫停之後去問的那一方，差別在怎麼部署。Day 23 那個是 Envoy 自己 Pod 裡的 sidecar，跟 Envoy 同一個生命週期。EPP 是叢集裡另一個 Deployment，會單獨掛掉。

EPP 用兩個管道把答案交回給 gateway

EPP 透過 Envoy 的 external processing 協定跟 gateway 說話。它的回答要同時寫在兩個地方：

兩個地方的值必須一致。另外可以在同一個 metadata namespace 下用 x-gateway-destination-endpoint-fallback 指定一個備援 endpoint，供重試使用。

兩個管道都沒有成功帶回 endpoint 的時候，行為分兩種：沒有可用的 endpoint 回 503，而請求應該被丟掉的時候回 429。

實驗環境

叢集沿用 Day 23 那一套，kind 單節點，零 GPU。Gateway API Inference Extension 用 v1.6.2，Envoy Gateway 用 v1.9.1。後端沿用 Day 23 的 fake-a，它會回 OpenAI 格式。

要加的東西有三樣：Gateway API Inference Extension 的 CRD、讓 Envoy Gateway 認得 InferencePool 的一份 values、LWEPP。

裝 CRD

kubectl apply -f https://github.com/kubernetes-sigs/gateway-api-inference-extension/releases/download/v1.6.2/manifests.yaml

customresourcedefinition.apiextensions.k8s.io/inferencepoolimports.inference.networking.x-k8s.io created
customresourcedefinition.apiextensions.k8s.io/inferencepools.inference.networking.k8s.io created

這份 manifests.yaml 只有 CRD，EPP 要自己部署。

讓 Envoy Gateway 認得 InferencePool

# envoy-gateway-values-inferencepool.yaml
config:
  envoyGateway:
    extensionManager:
      backendResources:
        - group: inference.networking.k8s.io
          kind: InferencePool
          version: v1

這份是疊加在 Day 23 原本的 values 上面，所以 helm upgrade 要把三份一起給。

helm upgrade -i eg oci://docker.io/envoyproxy/gateway-helm --version v1.9.1 \
  -n envoy-gateway-system \
  -f envoy-gateway-values.yaml \
  -f envoy-gateway-values-ratelimit.yaml \
  -f envoy-gateway-values-inferencepool.yaml

NAME: eg   STATUS: deployed   REVISION: 2

extensionManager 是 Day 23 就設好的，那時候指向的是 Agent Router 的 controller。這次只是在它的 backendResources 底下多登記一個 GVK。

三個副本

InferencePool 的 selector 用 Deployment 原本的 label，所以只要擴副本，不需要新的 Service。

kubectl scale deploy/fake-a --replicas=3 && kubectl rollout status deploy/fake-a --timeout=180s

deployment "fake-a" successfully rolled out

LWEPP

LWEPP 是 Gateway API Inference Extension 自己附的輕量 EPP。

# 02-lwepp.yaml
apiVersion: v1
kind: ServiceAccount
metadata: { name: lwepp, namespace: default }
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata: { name: lwepp }
rules:
  - apiGroups: [""]
    resources: ["pods"]
    verbs: ["get", "list", "watch"]
  - apiGroups: ["inference.networking.k8s.io"]
    resources: ["inferencepools"]
    verbs: ["get", "list", "watch"]
  - apiGroups: ["inference.networking.k8s.io"]
    resources: ["inferencepools/status"]
    verbs: ["get", "update", "patch"]
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata: { name: lwepp }
roleRef: { apiGroup: rbac.authorization.k8s.io, kind: ClusterRole, name: lwepp }
subjects:
  - { kind: ServiceAccount, name: lwepp, namespace: default }
---
apiVersion: apps/v1
kind: Deployment
metadata: { name: lwepp, namespace: default }
spec:
  replicas: 1
  selector: { matchLabels: { app: lwepp } }
  template:
    metadata: { labels: { app: lwepp } }
    spec:
      serviceAccountName: lwepp
      containers:
        - name: lwepp
          image: registry.k8s.io/gateway-api-inference-extension/lwepp:v1.6.2
          args:
            - --pool-name=pool-a
            - --pool-namespace=default
            - --endpoint-target-ports=8000
            - --health-checking
          ports:
            - { containerPort: 9002, name: grpc }
            - { containerPort: 9003, name: grpc-health }
            - { containerPort: 9090, name: metrics }
---
apiVersion: v1
kind: Service
metadata: { name: lwepp, namespace: default }
spec:
  selector: { app: lwepp }
  ports:
    - { name: grpc, port: 9002, targetPort: 9002, appProtocol: kubernetes.io/h2c }

--pool-name 要寫進 args，而 InferencePool 的 endpointPickerRef 也要指回 LWEPP。這個綁定兩邊都要宣告一次。

另外 LWEPP 的 --secure-serving 預設是 true，ext_proc 的 gRPC 伺服器預設就開 TLS。

kubectl apply -f 02-lwepp.yaml && kubectl rollout status deploy/lwepp --timeout=180s

serviceaccount/lwepp created
clusterrole.rbac.authorization.k8s.io/lwepp created
clusterrolebinding.rbac.authorization.k8s.io/lwepp created
deployment.apps/lwepp created
service/lwepp created
deployment "lwepp" successfully rolled out

啟動的時候它會說自己在看什麼、提供什麼服務。日誌裡有十幾行 controller-runtime 的樣板，只留關鍵的三行：

kubectl logs deploy/lwepp | grep -E 'Starting EventSource|ExternalProcessor' \
  | grep -oE '"controllerKind": "[A-Za-z]+"|"serviceName": "[^"]+"'

"controllerKind": "Pod"
"controllerKind": "InferencePool"
"serviceName": "envoy.service.ext_proc.v3.ExternalProcessor"

前兩行是它 watch 的東西：Pod 用來算出組裡有哪些端點，InferencePool 用來知道組的定義。第三行是它提供的 gRPC 服務名，跟 Day 23 的 ai-gateway-extproc 是同一個 Envoy 擴充點。

InferencePool、Gateway、HTTPRoute

寫之前先看完整的欄位結構。

kubectl explain inferencepool.spec --recursive

GROUP:      inference.networking.k8s.io
KIND:       InferencePool
VERSION:    v1

FIELD: spec <Object>


DESCRIPTION:
    Spec defines the desired state of the InferencePool.

FIELDS:
  appProtocol <string>
  enum: http, kubernetes.io/h2c
  endpointPickerRef   <Object>
    failureMode       <string>
    enum: FailOpen, FailClose
    group     <string>
    kind      <string>
    name      <string> -required-
    port      <Object>
      number  <integer> -required-
  selector    <Object> -required-
    matchLabels       <map[string]string> -required-
  targetPorts <[]Object> -required-
    number    <integer> -required-

必填的只有四個：selector.matchLabels、targetPorts[].number、endpointPickerRef.name、endpointPickerRef.port.number。endpointPickerRef 有 group 和 kind，不填的話指的就是同一個 namespace 裡的 Service。

# 03-pool-route.yaml
apiVersion: inference.networking.k8s.io/v1
kind: InferencePool
metadata: { name: pool-a, namespace: default }
spec:
  selector:
    matchLabels: { app: fake-a }
  targetPorts: [{ number: 8000 }]
  endpointPickerRef:
    name: lwepp
    port: { number: 9002 }
    failureMode: FailOpen
---
apiVersion: gateway.networking.k8s.io/v1
kind: Gateway
metadata: { name: igw, namespace: default }
spec:
  gatewayClassName: aigw
  listeners: [{ name: http, protocol: HTTP, port: 80 }]
  infrastructure:
    parametersRef: { group: gateway.envoyproxy.io, kind: EnvoyProxy, name: aigw }
---
apiVersion: gateway.networking.k8s.io/v1
kind: HTTPRoute
metadata: { name: pool-route, namespace: default }
spec:
  parentRefs: [{ name: igw, kind: Gateway, group: gateway.networking.k8s.io }]
  rules:
    - matches: [{ path: { type: PathPrefix, value: / } }]
      backendRefs:
        - group: inference.networking.k8s.io
          kind: InferencePool
          name: pool-a

路由用的是標準的 HTTPRoute，沒有用到 AIGatewayRoute。failureMode 設 FailOpen，意思是 EPP 連不上的時候請求照樣往下送。

今天的路由掛在自己的 Gateway igw 上，跟 Day 23 的 aigw 分開，所以兩條路可以並排比較。

kubectl apply -f 03-pool-route.yaml

inferencepool.inference.networking.k8s.io/pool-a created
gateway.gateway.networking.k8s.io/igw created
httproute.gateway.networking.k8s.io/pool-route created

一、部署完之後叢集裡多了什麼

kubectl get crd | grep inference

inferencepoolimports.inference.networking.x-k8s.io    2026-10-08T10:16:15Z
inferencepools.inference.networking.k8s.io            2026-10-08T10:16:15Z

今天用的是 inferencepools。另一個 inferencepoolimports 代表的是從別的叢集匯入的 InferencePool，由 controller 產生，不是自己寫的。

kubectl get inferencepool

NAME     AGE
pool-a   47s

kubectl get pods -o wide

fake-a-f7c68f445-k24hx    1/1   Running   10.244.0.16
fake-a-f7c68f445-mx2gf    1/1   Running   10.244.0.15
fake-a-f7c68f445-ql5md    1/1   Running   10.244.0.5
fake-b-5857b7d5c5-9b7rw   1/1   Running   10.244.0.6
lwepp-747bdd58ff-hxj8n    1/1   Running   10.244.0.19

EPP 是自己一個 Pod。fake-b 是 Day 23 留下來的，今天沒有用到。

kubectl get pods -n envoy-gateway-system -l gateway.envoyproxy.io/owning-gateway-name

envoy-default-aigw-7b45c098-5d965d6f5d-qnh6t   3/3   Running
envoy-default-igw-1cad2424-5644dc66d9-v5xwp    2/2   Running

兩個 Gateway 並排在同一個叢集裡，容器數不一樣。

同一個 ext_proc 擴充點，兩種部署方式。獨立的那個可以自己擴縮，也可以被多個 Gateway 共用。

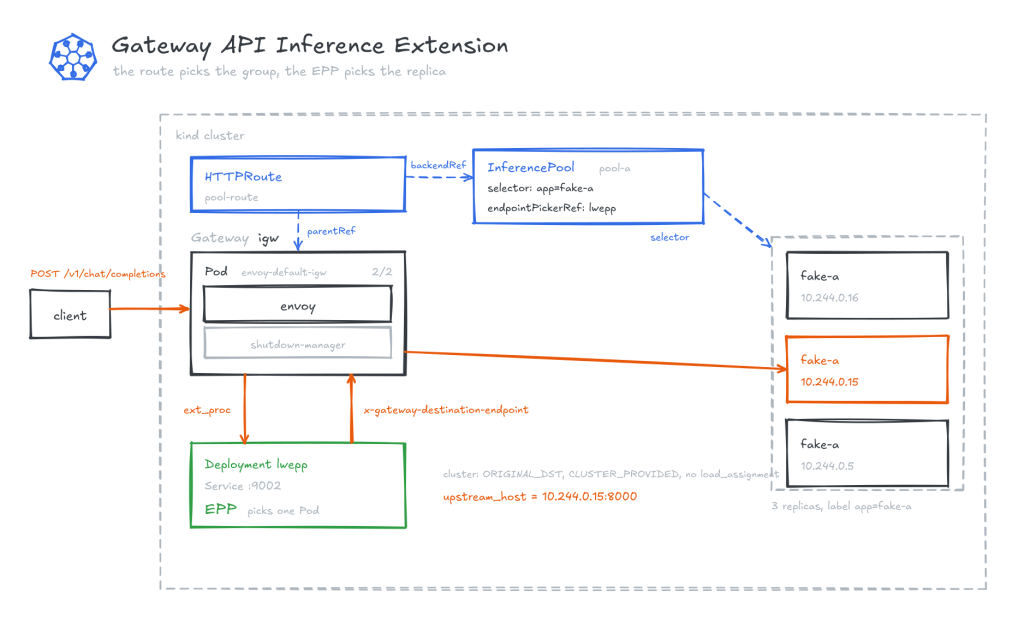

二、一個請求怎麼走到某一個 Pod

kubectl get httproute pool-route -o yaml

spec:
  rules:
  - backendRefs:
    - group: inference.networking.k8s.io
      kind: InferencePool
      name: pool-a
      weight: 1
status:
  parents:
  - parentRef: { name: igw }
    conditions:
    - type: Accepted      status: "True"   reason: Accepted
    - type: ResolvedRefs  status: "True"   reason: ResolvedRefs

ResolvedRefs 是 True，kind 是 InferencePool，group 是 inference.networking.k8s.io。

kubectl get pods -l app=fake-a -o custom-columns='NAME:.metadata.name,IP:.status.podIP'

fake-a-f7c68f445-k24hx   10.244.0.16
fake-a-f7c68f445-mx2gf   10.244.0.15
fake-a-f7c68f445-ql5md   10.244.0.5

SVC=$(kubectl -n envoy-gateway-system get svc -o name | grep envoy-default-igw)
kubectl -n envoy-gateway-system port-forward "$SVC" 8081:80 >/tmp/pf-igw.log 2>&1 &
echo $! > /tmp/pf-igw.pid
sleep 8

六發完全相同的請求。

for i in $(seq 1 6); do
  curl -s -X POST localhost:8081/v1/chat/completions \
    -H 'Content-Type: application/json' \
    -d '{"model":"model-a","messages":[{"role":"user","content":"hi"}]}'
  echo
  sleep 1
done

{"id":"chatcmpl-fake-fake-a","object":"chat.completion","model":"model-a",
 "choices":[{"index":0,"finish_reason":"stop",
   "message":{"role":"assistant","content":"served_by=fake-a ..."}}]}

六發都是正常回應。不過把標頭也印出來的話，上面有一個寫著 fail 的欄位。

curl -si -X POST localhost:8081/v1/chat/completions \
  -H 'Content-Type: application/json' \
  -d '{"model":"model-a","messages":[{"role":"user","content":"hi"}]}' | head -4

HTTP/1.1 200 OK
x-conformance-test-served-endpoint: fail: missing envoy lb metadata
x-went-into-resp-headers: true
server: BaseHTTP/0.6 Python/3.12.15

這個標頭是 LWEPP 加的。它想在回應階段確認剛才那一發實際上是哪一台服務的，依據是 Envoy 在回應裡帶回來的 lb metadata，而那份 metadata 是空的，所以它回報 fail。

這跟路由無關，六發都是 200。LWEPP 拿不到的是回報用的資料，不是請求送錯了地方。

落點要從 access log 看。

P=$(kubectl -n envoy-gateway-system get pods \
     -l gateway.envoyproxy.io/owning-gateway-name=igw -o jsonpath='{.items[0].metadata.name}')

kubectl -n envoy-gateway-system logs "$P" -c envoy | python3 -c "
import json,sys
rows=[json.loads(l) for l in sys.stdin if l.strip().startswith('{')]
ok=[d for d in rows if d.get('response_code')==200][-6:]
print('%-5s %-22s %-40s %s' % ('code','upstream_host','upstream_cluster','details'))
for d in ok:
    print('%-5s %-22s %-40s %s' % (d.get('response_code'), d.get('upstream_host'),
          d.get('upstream_cluster'), d.get('response_code_details')))
from collections import Counter
print()
print('落點分佈：')
for k,v in sorted(Counter(d.get('upstream_host') for d in ok).items()):
    print('  %-22s %d 次' % (k,v))
"

code  upstream_host          upstream_cluster                       details
200   10.244.0.16:8000       httproute/default/pool-route/rule/0    via_upstream
200   10.244.0.15:8000       httproute/default/pool-route/rule/0    via_upstream
200   10.244.0.5:8000        httproute/default/pool-route/rule/0    via_upstream
200   10.244.0.16:8000       httproute/default/pool-route/rule/0    via_upstream
200   10.244.0.15:8000       httproute/default/pool-route/rule/0    via_upstream
200   10.244.0.5:8000        httproute/default/pool-route/rule/0    via_upstream

落點分佈：
  10.244.0.15:8000       2 次
  10.244.0.16:8000       2 次
  10.244.0.5:8000        2 次

kill $(cat /tmp/pf-igw.pid)

順序是 .16、.15、.5、.16、.15、.5。兩輪一模一樣，所以不是隨機。

但光看落點還不能說是誰在輪。Envoy cluster 的預設負載平衡政策就是輪詢，所以「EPP 在輪」和「Envoy 拿著三個端點自己在輪」會產生一樣的觀察。要分開這兩種解釋，得看 Envoy 實際的 cluster 設定。

Envoy 手上沒有端點清單

kubectl -n envoy-gateway-system port-forward "$P" 19000:19000 >/tmp/pf-admin.log 2>&1 &
echo $! > /tmp/pf-admin.pid
sleep 5

curl -s 'localhost:19000/config_dump?resource=dynamic_active_clusters' | python3 -c "
import json,sys
for c in json.load(sys.stdin)['configs']:
    cl=c['cluster']
    if 'pool-route' not in cl['name']: continue
    print(cl['name'])
    for k in ('type','lb_policy','original_dst_lb_config'):
        if k in cl: print('  %-22s %s' % (k, json.dumps(cl[k])))
"

httproute/default/pool-route/rule/0
  type                   "ORIGINAL_DST"
  lb_policy              "CLUSTER_PROVIDED"
  original_dst_lb_config {"use_http_header": true, "http_header_name": "x-gateway-destination-endpoint"}

ORIGINAL_DST 加 CLUSTER_PROVIDED 的意思是這個 cluster 沒有端點清單。目的地從 original_dst_lb_config 指定的那個標頭讀，而那就是前面提過的 x-gateway-destination-endpoint，由 EPP 寫上去的那一個。這個 cluster 的設定裡也沒有 load_assignment。

所以 Envoy 不可能在輪，它手上沒有端點清單。剛才那個順序是 LWEPP 決定的。

輪詢是 LWEPP 的策略，不是這個環境的巧合。它的定位是給 conformance 測試用的參考實作，不是給生產環境用的，生產環境要自己實作一個 EPP 或者用現成的。會去抓每個成員 Pod 的指標，依記憶體使用率、佇列長度、載入了哪些 LoRA adapter 來評分的那個完整 EPP，在 llm-d/llm-d-router。

aigw 的 cluster 裡有一份端點清單，只有一筆

aigw 還在同一個叢集裡，所以同一份設定可以對照著看。

kill $(cat /tmp/pf-admin.pid)
A=$(kubectl -n envoy-gateway-system get pods \
     -l gateway.envoyproxy.io/owning-gateway-name=aigw -o jsonpath='{.items[0].metadata.name}')
kubectl -n envoy-gateway-system port-forward "$A" 19000:19000 >/tmp/pf-admin2.log 2>&1 &
echo $! > /tmp/pf-admin2.pid
sleep 5

curl -s 'localhost:19000/config_dump?resource=dynamic_active_clusters' | python3 -c "
import json,sys
for c in json.load(sys.stdin)['configs']:
    cl=c['cluster']
    if 'demo' not in cl['name']: continue
    print(cl['name'])
    for ep in cl.get('load_assignment',{}).get('endpoints',[]):
        for lb in ep.get('lb_endpoints',[]):
            sa=lb['endpoint']['address']['socket_address']
            print('  address:    %s' % sa['address'])
            print('  port_value: %s' % sa['port_value'])
"

httproute/default/demo/rule/0
  address:    fake-a.default.svc.cluster.local
  port_value: 8000
httproute/default/demo/rule/1
  address:    fake-b.default.svc.cluster.local
  port_value: 8000
httproute/default/demo/rule/2
  address:    fake-a.default.svc.cluster.local
  port_value: 8000

kill $(cat /tmp/pf-admin2.pid)

每一條 rule 的清單裡都只有一筆，而且那一筆是個主機名。

所以 Day 23 那條路上，挑哪一個這個問題不存在。清單裡只有一個選項，而那個選項是 fake-a 這個 Service 的 FQDN，名稱後面有幾個 Pod，Envoy 不知道也不管。這就是為什麼那條路的 upstream_host 是 10.96.97.74:8000，Service 的 ClusterIP，而今天這條是 Pod IP。

三層分工到這裡就齊了。

收尾

kubectl delete -f 03-pool-route.yaml

inferencepool.inference.networking.k8s.io "pool-a" deleted
gateway.gateway.networking.k8s.io "igw" deleted
httproute.gateway.networking.k8s.io "pool-route" deleted

kubectl delete -f 02-lwepp.yaml && kubectl scale deploy/fake-a --replicas=1

serviceaccount "lwepp" deleted
clusterrole.rbac.authorization.k8s.io "lwepp" deleted
clusterrolebinding.rbac.authorization.k8s.io "lwepp" deleted
deployment.apps "lwepp" deleted
service "lwepp" deleted
deployment.apps/fake-a scaled

小結

Gateway API Inference Extension 沒有做一個新的 gateway，也沒有改路由規則。它加的是 backendRefs 可以填的一種 kind，加上一份協定，規定 EPP 會被問什麼、要怎麼回答。所以接得上它的條件只有兩個，支援 ext_proc 和 Gateway API。

差別落在 Envoy 的 cluster 設定上。走 Service 的時候 Envoy 拿到一個主機名，之後打到哪個 Pod 不是它的事；走 InferencePool 的時候它手上什麼都沒有，每一發都得問一次要打哪個 Pod。前者沒有挑選可談，後者才有。

至於挑得好不好，Gateway API Inference Extension 不管。完整的 EPP 在 llm-d，它自己留的是一個輪詢的參考實作，文件說那是給 conformance 用的。所以今天看到的是分工，不是品質。

參考資料

Kubernetes Gateway API Inference Extension
kubernetes-sigs/gateway-api-inference-extension
Getting started for implementers
InferencePool
InferencePoolImport
Gateways
Envoy Gateway Extension Server
Release v1.6.2
Introducing Gateway API Inference Extension
