防禦節點（主機 B）上除了 WAF，還裝了幾個別人寫的系統。這一系列每篇只談一個，不深入它的設定細節，只回答三件事：它是什麼、它在主機 A 與主機 B 之間佔哪一段、少了它整體會缺什麼。本篇是 Grafana。

先講結論。Grafana 是把查詢結果畫成圖表的網頁工具。安裝包替它做了三件事：建好管理員帳號、裝好 ClickHouse 的外掛、設好通往 ClickHouse 的連線。沒有做的是畫面：登入之後一個儀表板都沒有，要看什麼得自己建。它只讀 ClickHouse，自己不存事件，不參與偵測、建案、處置的任何一段，主機 A 也不經過它。停掉它，除了看不到圖，什麼都不受影響。它補上的是 ClickHouse 那一篇留下的缺口：同樣的 SQL，不必每次重打，結果會自己更新，時間也換成你所在的時區。

一、它是什麼

Grafana 是 Grafana Labs 公司維護的開源儀表板工具，授權 AGPLv3。它自己不收集資料，而是接上別的資料庫，把查詢結果畫成折線、長條、表格，排成一頁一頁的儀表板（dashboard），頁面上的每一格叫面板（panel）。本安裝包用的容器映像是 grafana/grafana:11.3.0，是官方未修改的版本；另外裝了一個外掛 grafana-clickhouse-datasource，讓它看得懂 ClickHouse。

它在本安裝包裡的樣子：

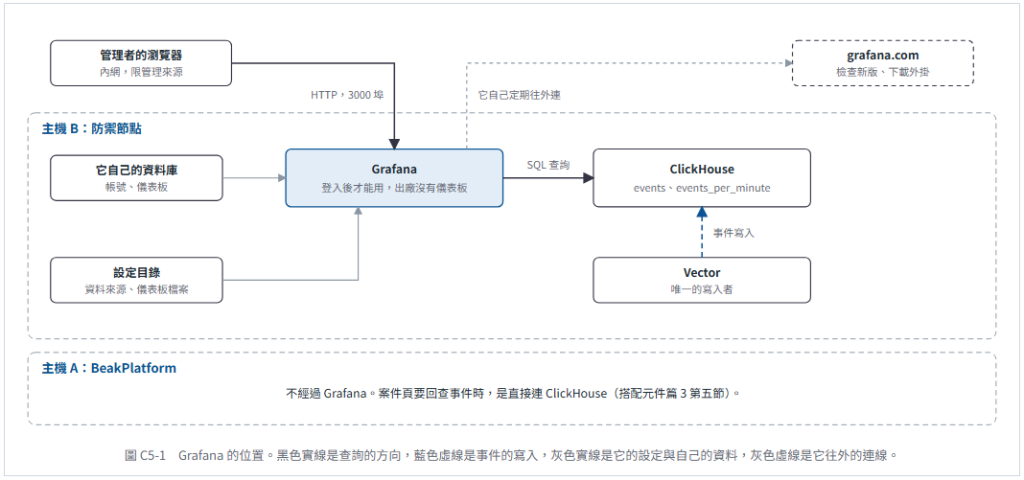

二、它接在哪裡

圖上有三件事要看。

• 它在整條事件路徑的旁邊，不在路徑上。事件由 Vector 寫進 ClickHouse，同時送往主機 A；這兩條路都不經過 Grafana。Grafana 只在有人開著儀表板的時候向 ClickHouse 發出查詢，沒人看就沒有查詢。
• 它有兩份自己的東西，放在不同地方。帳號與在畫面上建的儀表板，存在它自己的資料庫裡；通往 ClickHouse 的連線設定，則是安裝包放在設定目錄裡的檔案，每次啟動時讀進來。這個差別在第五節會用到。
• 主機 A 完全沒有接上它。主機 A 上的案件、簽核、封鎖決策都不在 Grafana 看得到的範圍內。它能畫的，只有 ClickHouse 裡的那兩張表。

三、登入之後看到什麼

在 --admin-ips 列出的電腦上開 http://192.168.0.112:3000/，帳號 admin，密碼取自主機 B：

# 主機 B
sudo grep '^GRAFANA_ADMIN_PASSWORD=' /opt/integrated-waf/.env

登入後是一個空的首頁。介面是英文的，以下的選單與按鈕名稱照畫面上的原文寫。左上角的選單裡，與本篇有關的是三項：

先確認線是通的。進 Explore，上方的 Editor Type 預設是 Query Builder，把它切到 SQL Editor，貼上搭配元件篇 3 第五節的第一個查詢，按 Run Query：

SELECT source_system, count() AS n, max(event_time) AS latest
FROM events
WHERE event_time > now() - INTERVAL 1 DAY
GROUP BY source_system
ORDER BY n DESC

source_system  n   latest
suricata       12  2026-10-06 21:57:07
coraza         11  2026-10-06 21:58:13

數字和在 ClickHouse 直接查到的一樣，時間不一樣。ClickHouse 存的是 UTC，同一筆在那邊顯示 13:58:13；Grafana 依瀏覽器所在的時區換算，在台灣看到的是 21:58:13。上一篇提醒過「時間要自己加 8 小時」，在 Grafana 裡不必。

Query Builder 是用下拉選單組查詢的模式。它的資料表清單裡除了 events 與 events_per_minute，還有一個 .inner_id. 開頭的名字，那是每分鐘彙總實際存放資料的地方，不要選它。本篇一律用 SQL Editor。

四、做第一個面板

目標是一張圖：每個來源在每段時間各有幾筆事件。資料取自每分鐘彙總表 events_per_minute，它就是為這種圖準備的。

1. 畫面右上角按 New，選 New dashboard，再按 Add visualization。
2. 跳出資料來源的清單，選 ClickHouse-secstack。
3. 下半部是查詢編輯區。Editor Type 切到 SQL Editor，Query Type 選 Time Series。
4. 貼上下面的查詢，按 Run Query，上半部就會出現圖。
5. 右側最上方可以換圖的種類，預設是 Time series。在 Panel options 的 Title 填上面板名稱。
6. 按右上角的 Save dashboard，替儀表板取名後存檔。

SELECT $__timeInterval(minute) AS time, source_system, sum(events) AS n
FROM events_per_minute
WHERE $__timeFilter(minute)
GROUP BY time, source_system
ORDER BY time

這個查詢和上一篇的寫法只差兩個 $__ 開頭的字，它們是外掛提供的巨集，送出之前會被換成真正的 SQL：

Query Type 選 Time Series 時，外掛對查詢結果有兩個要求：第一欄是時間，其餘是數字；多出來的文字欄（這裡是 source_system）會被拿來把資料拆成幾條線，一個來源一條。事件少的節點，圖上會是零星的幾個點；在右側的 Graph styles 把 Style 改成 Bars，比折線好讀。

同一個儀表板可以繼續加面板（Add → Visualization）。下面三個查詢的 Query Type 都選 Table，圖的種類也選 Table，實測都跑得出結果。

各來源的筆數與最後出現的時間。high 是嚴重度最高一級的筆數。

SELECT source_system, count() AS n, countIf(severity_id >= 4) AS high, max(event_time) AS latest
FROM events
WHERE $__timeFilter(event_time)
GROUP BY source_system
ORDER BY n DESC

攻擊者位址前 10 名。位址欄是 IPv6 型態，這裡把 IPv4 位址前面的 ::ffff: 去掉。

SELECT replaceRegexpOne(toString(actor_ip), '^::ffff:', '') AS ip,
       count() AS n, uniqExact(source_system) AS sources, max(event_time) AS latest
FROM events
WHERE $__timeFilter(event_time)
GROUP BY actor_ip
ORDER BY n DESC
LIMIT 10

最新 20 筆。

SELECT event_time, source_system, severity_id,
       replaceRegexpOne(toString(actor_ip), '^::ffff:', '') AS ip, target_host, finding_title
FROM events
WHERE $__timeFilter(event_time)
ORDER BY event_time DESC
LIMIT 20

這些面板畫的是搭配元件篇 3 所說的全量，也繼承了它的範圍：只有命中規則的才在裡面，WAF 事件只記排第一的那條規則，內網打內網的也算。所以「攻擊者位址前 10 名」裡出現主機 B 自己或管理者的電腦是正常的，那是自己做的測試與主機 B 往外的連線。儀表板右上角可以設定自動重新整理的間隔；一筆事件從發生到圖上看得到，最短是管線本身的 5 秒。

五、畫好的東西存在哪裡

在畫面上建的儀表板，存在 Grafana 自己的資料庫裡，也就是 grafana-data 這個資料卷。它跟著資料卷走：

想讓它不跟著資料卷消失，就把它變成檔案。在儀表板上按 Share，切到 Export 分頁，按 Save to file，會下載一個 JSON 檔。把它放進主機 B 的設定目錄：

# 主機 B
sudo cp 下載的檔案.json /opt/integrated-waf/grafana/provisioning/dashboards/

Grafana 每 30 秒看一次這個目錄，不必重啟。實測放進去之後 30 秒內載入。這個目錄不會被 --update 清掉，全新的 Grafana 啟動時也會讀它，所以資料卷沒了，儀表板還在。放進去之後有兩件事和原本不同，都實測過：

• 檔案取代了資料庫裡的那一份。畫面上原本那個儀表板不會變成兩個，而是改由檔案接管，內容以檔案為準。
• 刪掉檔案，儀表板就跟著消失。把檔案從目錄移走，30 秒內儀表板就從 Grafana 裡被移除。之後要改內容，改完重新匯出、覆蓋這個檔案；要搬到另一台節點，複製這個檔案過去。

六、它不做的事

把它停掉會怎樣，實測過一次：停止 Grafana 容器 14 秒。這段期間 3000 埠連不上；對 WAF 送的攻擊請求照常回 403，那一筆事件照常寫進 ClickHouse，經 tunnel 的對外服務照常。重新啟動後約 14 秒可以登入，儀表板與資料來源都在。

所以它在整體裡的位置是這樣的：事件怎麼來、存在哪裡、誰來判斷，都和它無關；它只負責把 ClickHouse 裡已經有的東西，換成一眼看得出多寡與起伏的畫面。少了它，資料一筆都不會少，只是要看的時候得回去下 SQL。

七、怎麼確認它在做事

先看它活著沒有。這個端點不必登入：

# 主機 B
curl -s http://127.0.0.1:3000/api/health
{
  "database": "ok",
  "version": "11.3.0",
  "commit": "d9455ff7db73b694db7d412e49a68bec767f2b5a"
}

這裡的 database 指的是 Grafana 自己的資料庫，不是 ClickHouse。它顯示 ok，只代表 Grafana 本身正常。

通往 ClickHouse 的線通不通，在畫面上看：Connections → Data sources → ClickHouse-secstack，拉到最下面按 Save & test，出現 Data source is working 就是通的。

最後從 ClickHouse 那一側看有沒有人在用它。Grafana 發出的每一個查詢，ClickHouse 都記下了是哪個程式、替哪個 Grafana 使用者發的：

SELECT extract(client_name, 'grafana_user:([^;]+)') AS grafana_user, count() AS n
FROM system.query_log
WHERE client_name LIKE 'grafana%' AND type = 'QueryFinish'
  AND event_time > now() - INTERVAL 1 DAY
GROUP BY grafana_user;

   ┌─grafana_user─┬──n─┐
1. │ admin        │ 28 │
   └──────────────┴────┘

查不到任何一列，代表過去一天沒有人開過 Grafana 的任何面板。在剛裝好、還沒建儀表板的節點上，這是正常的結果，也正是本篇開頭那句話的意思：線接好了，畫面還沒有人畫。

看 Grafana 的紀錄時，可能會遇到零星的 database is locked。那是它自己的資料庫在主機磁碟忙碌時一時寫不進去，背景工作下一輪會再做，不必處理。實測一台節點上，這個訊息只集中出現在安裝當天與更新當天。
