Day 29：K8s Cluster 雲之島全圖，一張圖看懂 Kubernetes 怎麼運作

Cluster 雲之島架構：控制面與工作節點

今天把雲之島夥伴們放進同一座島，先看 Kubernetes 叢集由哪些部分組成，再沿著五條常見流程走一遍。

全島架構按空間與系統職責分為四大區域：

① 左上燈塔村（控制平面 / Control Plane）

• 燈塔櫃台（API Server）：提供對外的 Kubernetes API 唯一存取入口。

• 記憶樹（etcd）：高可用分散式資料庫，持久化保存叢集所有狀態資料。

• 選樹官（Scheduler）：依據資源演算法，替尚未排程的 Pod 指派合適的 Node。

• 巡邏隊長（Controller Manager）：驅動各類調和控制器，持續維持期望狀態。

② 島中央巢樹（工作節點 / Node）

• 管家松鼠（kubelet）：接收控制面指令，掌管節點生命週期。

• 容器執行階段（Runtime）：負責實際拉取映像檔並啟動容器。

• 工作負載主體：由泡泡 Pod 及其內部運行的小鳥 Container 組成。

• 外掛擴充機制：配置容器網路（CNI）指派 IP 與路由，透過容器儲存介面（CSI）掛載磁區；部署方式依各叢集架構彈性組合。

③ 右側出入口與通路（網路與服務抽象）

• 大門地圖看板（Ingress）與守門員（Ingress Controller）：看板定義 HTTP/HTTPS 路由規則，實際由守門員反向代理分發請求。

• 圖騰柱（Service）與名單切片（EndpointSlice）：柱子提供穩定的虛擬服務入口，後端健康的泡泡清單由名單切片精確記錄。

• 道路管理員（kube-proxy）：主流的 Service 資料平面轉發工具；特定進階 CNI 亦可由專屬資料平面直接接管。

④ 地面儲存區（持久化儲存 / Storage）

• 倉庫（PersistentVolume，PV）：代表叢集可供配置的持久化儲存實體，生命週期獨立於節點與容器。

• 借用單（PersistentVolumeClaim，PVC）：工作負載通常透過 PVC，請求並使用綁定至相應的倉庫 PV。

五條線：從宣告到執行

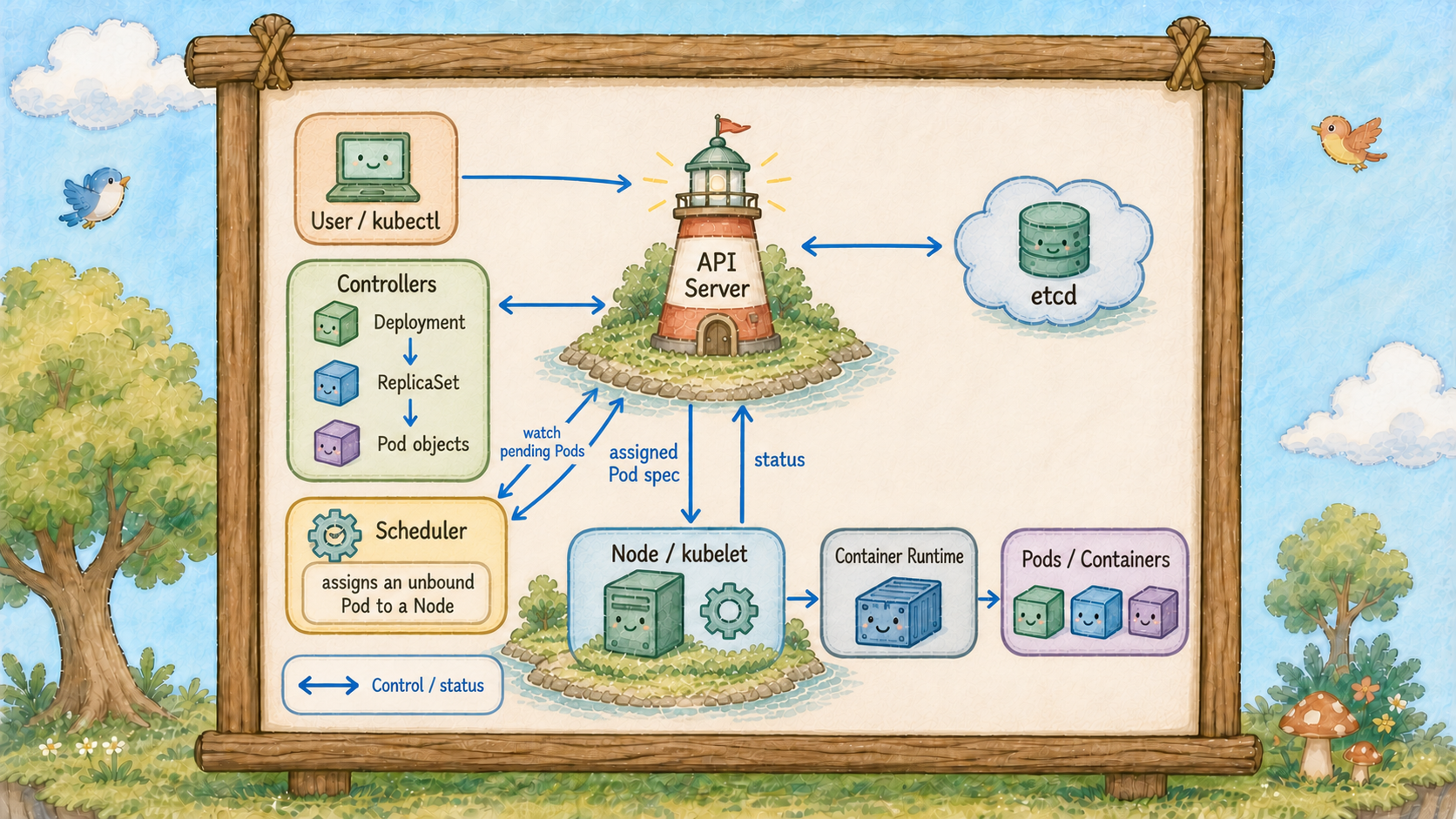

① 狀態調和圖（控制面與執行面）

藍色箭頭表示元件透過 API Server 協作；kubelet 依已排程的 Pod 規格呼叫 Runtime，建立容器。

1. 提交期望狀態

期望狀態如何經控制面調和並在 Node 執行？

吹哨子（kubectl）向燈塔櫃台（API Server）送出請求。
API Server 驗證並接受請求後，會將物件資料保存到記憶樹（etcd），再回覆請求結果。

看到 created 或 configured，代表 API 請求已成功，不代表 Pod 已經建立或應用程式已可服務。
這就是宣告式管理：使用者描述期望狀態，之後由控制器持續嘗試讓目前狀態接近期望狀態。

2. 控制器調和並安排 Pod

控制器透過 API Server 觀察它負責的物件，並在期望狀態與目前狀態有差異時建立或更新物件。

以三個副本 Deployment 為例：Deployment controller 建立或更新 ReplicaSet；ReplicaSet controller 建立或刪除 Pod，讓數量符合設定。
新建的 Pod 尚未指定 Node 時，Scheduler 會依資源需求（Requests）、限制條件與排程規則挑選合適的 Node，並將排程結果寫回 API。

3. Node 執行已排程的 Pod

被排程的 Pod 由目標 Node 上的管家松鼠（kubelet）負責。
kubelet 依 Pod 規格呼叫容器執行階段（Runtime），完成映像檔拉取以及容器的建立和管理；也會執行所設定的探針並回報 Pod 狀態。

一般情況下，Pod 是否 Ready 不只看一個容器：其中的容器都必須就緒，且其他就緒條件（若有設定）也要符合，才會被 Service 視為可接收流量。
publishNotReadyAddresses 等設定可改變端點就緒狀態的處理方式。控制面暫時故障時，Node 上已執行的容器通常不會立刻停止；但控制平面無法正常工作期間，Cluster 可能無法排程新 Pod、調和工作負載或更新狀態。

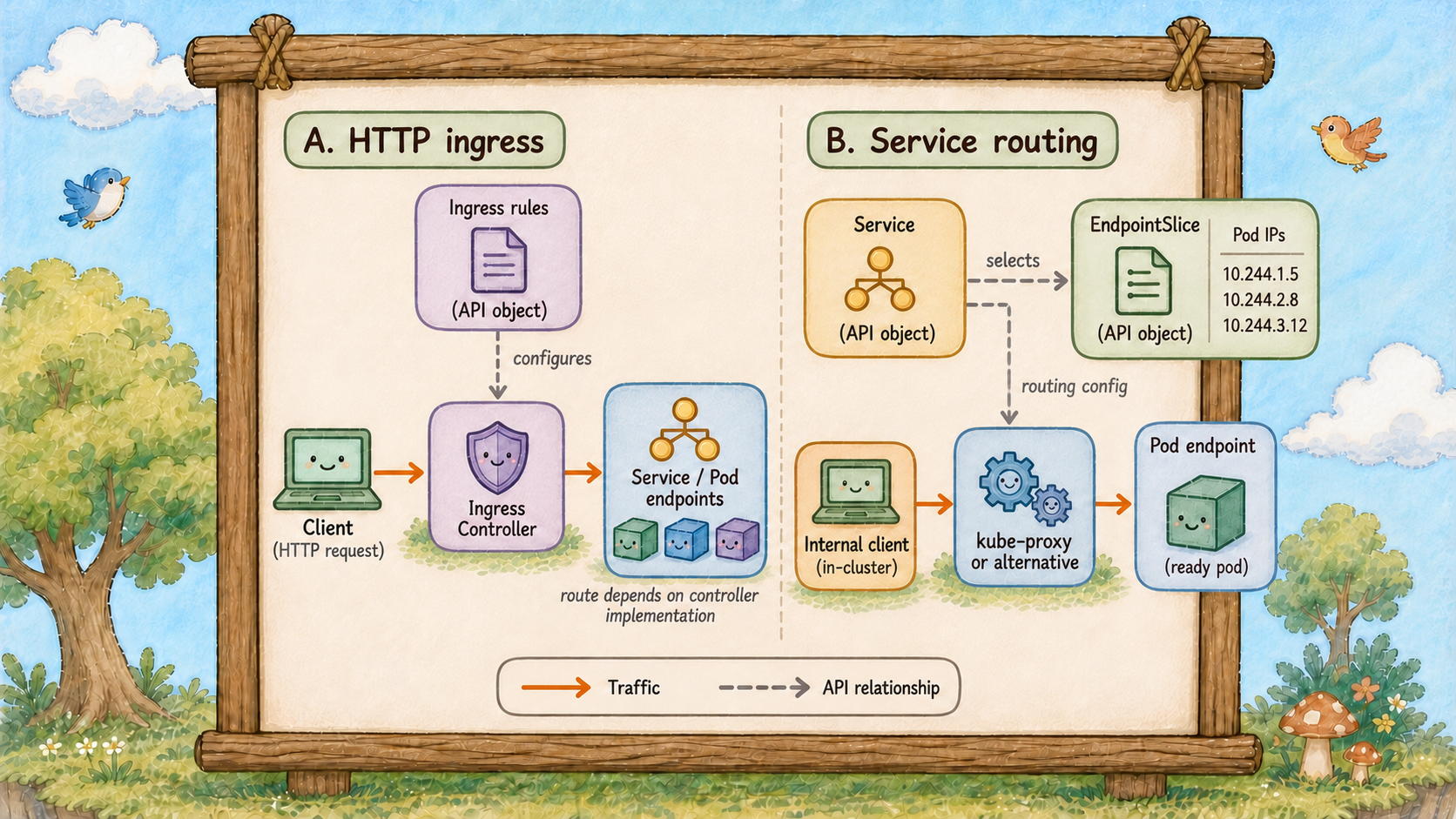

② 網路流量圖（Ingress 與 Service）

分開呈現 Ingress 與 Service 的流量關係。橘色箭頭表示封包流量；灰色虛線表示 API 資源關係。Service 對應的 EndpointSlice 提供後端端點資訊，資料平面依此轉送；Ingress Controller 的後端連線方式依實作而異。

4. Service 與 Ingress 導入流量

Service controller 依 Service selector 找出符合條件的 Pod，並更新 EndpointSlice。Service 資料平面依 Service 與 EndpointSlice 設定，把送往 Service 的流量轉到後端 Pod。常見實作是 kube-proxy；有些叢集使用其他資料平面。

Ingress 是 HTTP/HTTPS 路由規則，Ingress Controller 才負責接收並處理流量。Controller 會依規則將請求導向指定後端；它連到後端的實際路徑取決於實作，不一定經過 Service 的 ClusterIP。Day 18 的圖示呈現的是一種簡化路徑。

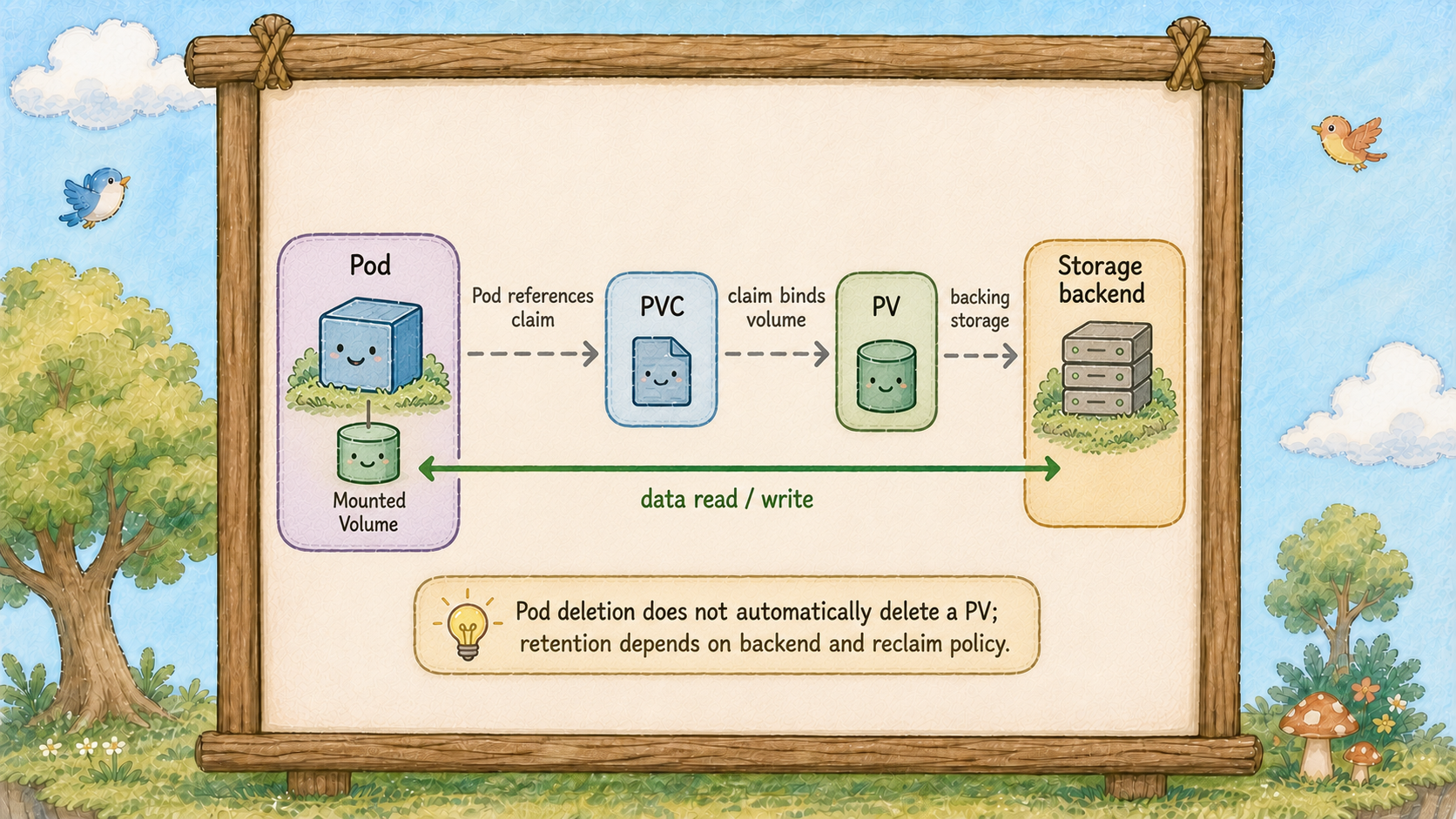

③ 儲存架構圖（PVC/PV 與資料讀寫）

PVC/PV 的資源關係和實際資料讀寫：灰色虛線表示 Pod 引用 PVC、PVC 綁定 PV，以及 PV 對應底層儲存；綠色雙向箭頭表示 Pod 對掛載 volume 的資料讀寫。

5. Pod 使用持久儲存

容器可寫入自己的可寫入層，也可使用 Pod volume。
容器重啟時，其可寫入層的資料不應視為可靠的持久資料；emptyDir 可在同一 Pod 中供容器共享，並在容器重啟期間保留，但 Pod 被移除後，emptyDir 也會隨之刪除。

需要跨 Pod 保留的資料時，工作負載可透過 PVC 使用 PV。PV 的生命週期獨立於單一 Pod，因此刪除 Pod 不會自動刪除 PV；資料是否仍保留，還取決於實際儲存後端及 PV 的回收策略。

五條流程可以先記成：提交期望狀態、控制器調和、Node 執行、資料平面轉送、持久卷保存資料。

故障時會怎樣

Kubernetes 是由多個獨立元件與控制迴圈透過 API 緊密協作的分散式系統。

控制器故障會影響它負責的調和工作；Scheduler 故障會讓新的待排程 Pod 無法獲派 Node；Node 或 kubelet 故障會影響該 Node 上的工作負載；網路或儲存外掛故障則會影響各自負責的功能。實際影響取決於故障範圍、叢集配置和應用程式行為。

前面實作「刪掉由 Deployment 管理的 Pod，它會再被補回來」的體驗，就是控制器持續調和的結果。如果直接刪除沒有控制器管理的泡泡 Pod，就不會自動重建。

動手 5 分鐘：查看資源與抽查狀態

先列出 kubectl all 集合中的常見資源：

kubectl get all -A -o wide

all 不是叢集所有資源的總表，不會列出 Node、PV 等資源，也不保證列出所有控制面元件。控制面元件是否以 Pod 顯示，取決於叢集部署方式。

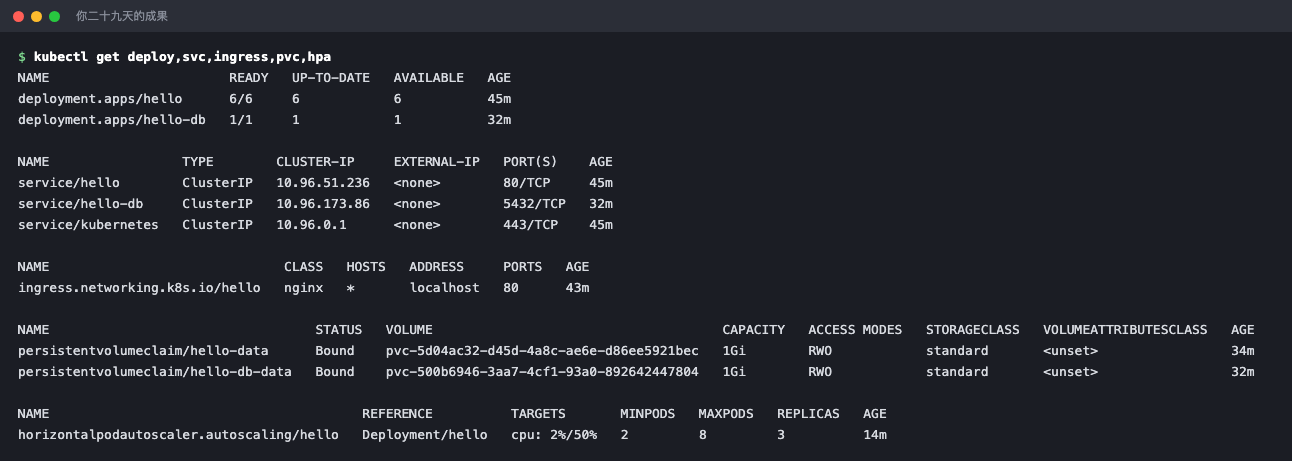

再明確查看這系列操作涉及的資源：

kubectl get deploy,rs,pod,svc,ingress,pvc,hpa -A
kubectl get nodes
kubectl get pv

第一行查看各 namespace 的工作負載和服務資源；第二、三行查看叢集層級的 Node 與 PV。資源清單會隨 namespace 和實際操作而不同。

截圖當時，這個教學叢集有兩個 Deployment、三個 Service、一個 Ingress、兩個 PV 和一個 HPA。這是當時環境的數量，不是 Kubernetes 的固定配置。

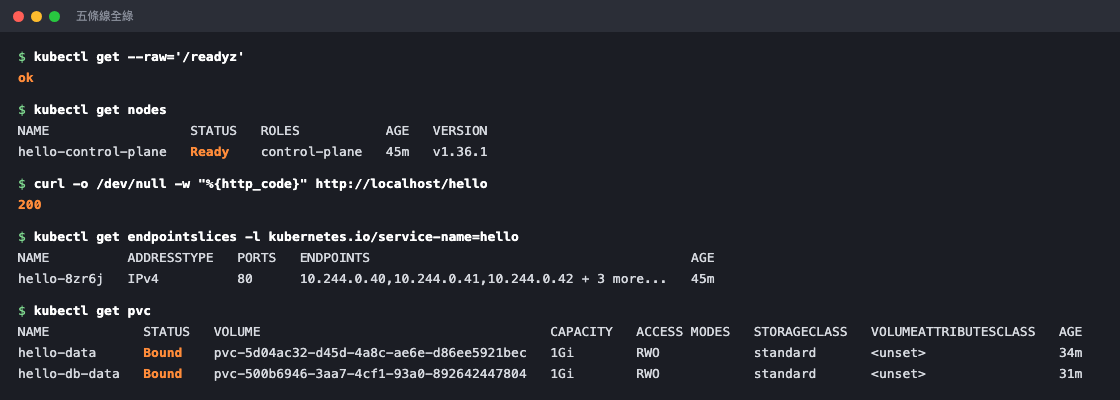

接著快速抽查 API Server、Node、外部入口、Service 後端和儲存配對狀態：

kubectl get --raw='/readyz' && echo
kubectl get nodes
curl -s -o /dev/null -w "外部入口 %{http_code}\n" http://localhost/hello
kubectl get endpointslices -l kubernetes.io/service-name=hello
kubectl get pvc -A
kubectl get pv

預期可看到 API Server readiness 檢查成功、Node 為 Ready、入口回應 200、hello 的 EndpointSlice 有後端，以及 PVC/PV 配對狀態符合預期。
Bound 只表示 PVC 與 PV 已配對；如果要確認資料能在 Pod 重建後讀回，還要實際寫入並讀取測試資料。（是快速抽查，不涵蓋所有故障情境）。

小結

Kubernetes 透過 API 物件和多個控制迴圈持續調和狀態，再由 Node、網路與儲存元件執行工作。
