本篇目的： 理解 Matplotlib 如何取得滑鼠位置與對應 Wafer 晶粒座標，並透過 QTimer 與 PySide6 的 Signal & Slot，在 GUI 中即時顯示晶粒量測數值。

前言

在 day 28 中我們已經成功將 Matplotlib 的 wafer mapping 嵌入 QT UI 中，並且能透過 GUI 切換 wafer、測項與 color scale。

不過實務上，當我們看到 mapping 某個區域的顏色特別異常時，除了想知道異常發生在哪裡，還會想即時確認這個區塊的異常值來確認可能的失效模式。

因此今天 day 29 要說明如何利用 Matplotlib 滑鼠事件達成滑鼠即時查值功能，讓 user 將滑鼠移到 mapping 圖上的 die，就能在旁邊的表格看到該顆晶粒的量測數據。

Matplotlib 的滑鼠事件機制

在 day 20，我們介紹過利用 Qt 的 eventFilter 偵測鍵盤行為。而 Matplotlib 的 canvas 提供 mpl_connect() 讓我們可以將圖面上的各種事件連接到 Python function。使用方式如下：

# WaferMapView.__init__() 內
# Figure、Canvas 與 Layout 功能同 day 28 設定

self.canvas.mpl_connect(
    "motion_notify_event", self._on_motion
)

motion_notify_event 代表滑鼠移動事件。這樣每當滑鼠在 Canvas 上移動，Matplotlib 就會呼叫 _on_motion()，並傳入一個 MouseEvent 物件。

MouseEvent 物件物件包含滑鼠位置等資訊，本次會使用以下三個屬性：

另外就算滑鼠位於 canvas 中，也不代表一定在 mapping 的繪圖區域內，有可能是空白區、key 等等沒有值的地方。因此若滑鼠停在繪圖區外時就不應繼續後面的查值行為。

因此我們可以利用 event.inaxes is self.axes，確認滑鼠目前位於 Mapping 使用的 Axes。另外當滑鼠完全離開 canvas 時，mpl_connect() 內有對應的 figure_leave_event 事件可以設定，我們會設定 _on_leave() 清空表格內顯示的晶粒數值。

self.canvas.mpl_connect(
    "figure_leave_event", self._on_leave
)

_on_motion() 與 _on_leave() 的實際內容會在下方說明

Wafer 晶粒座標與量測資料查詢

雖然 event.xdata、event.ydata 代表滑鼠在圖表上的資料座標，但這些數值不一定是整數。當我們滑鼠在大顆晶粒內滑動，不太可能完美停在晶粒中間，取得的 X 座標可能是 12.2、11.8 等數值。因此我們需要先將它轉換成 Die 的整數座標，才能查到對應的量測資料。

pcolormesh() 在繪製時，需要為每顆晶粒設定邊界，本次以晶粒中心的整數座標為基準，將邊界設定在中心的 ±0.5。例如 X=12 的 Die，其 X 方向範圍為 11.5~12.5。

因此若我們抓到滑鼠座標後，要先將座標轉換為(X, Y) 的整數 Tuple，方式如下：

key = tuple(
    int(np.floor(value + 0.5))
    for value in self._pending
)

這裡使用 np.floor(value + 0.5)，是為了讓座標轉換規則與 Mapping 的晶粒邊界一致。

不過轉換成整數座標，也不代表該位置一定存在有效晶粒。例如 wafer 外圍、缺角或對位 key 都可能對應不到實際 Die。因此接下來我們會另外建立查詢資料結構，判斷該座標是否有對應值。

使用 Lookup Dictionary 建立晶粒查詢資料結構

我們在 day 6~7 繪製 Mapping 時，主要將資料整理成二維陣列，交給 pcolormesh() 使用。

但是滑鼠查值的需求不同：我們已經知道 Die 的 X/Y，希望直接取得該顆晶粒的量測資料。如果每次滑鼠移動都重新篩選 Pandas DataFrame，會浪費許多時間。因此本專案中會事先將各檢測資料另外用 dict 保存，並以晶粒座標 (X, Y) 作為 Key、量測資料作為 Value。實作方式如下：

lookup = {
    (12, 18): {
        "X": 12,
        "Y": 18,
        "Vf2": 2.91,
        "Po": 0.52,
        "Wd2": 0.47,
    }
}

這樣只需要提供 (12, 18)，就能直接找到對應的晶粒資料。

在 mapping_cal.py 的 prepare_wafer_map() 中，我們使用以下方式建立 Lookup Dictionary：

lookup = {}
item_index = VALUE_COLUMNS.index(item)

for row in numeric.itertuples(index=False, name=None):
    if np.isfinite(row[item_index]):
        lookup[(int(row[0]), int(row[1]))] = dict(
            zip(VALUE_COLUMNS, row)
        )

其中 VALUE_COLUMNS 包含 X、Y、Vf2、Po、Wd2，而 item 是目前選擇的 Mapping 測項。這裡只會對目前測項具有有效數值的 Die 建立查詢資料，因此沒有有效繪圖數值的位置，也不會被當成可查詢晶粒。

最後，只要透過：

die_data = lookup.get((12, 18))

就能取得該顆 Die 的所有量測資料，不需要再次搜尋整張 DataFrame。

換句話說，同一份 Wafer 資料可以依照用途整理成不同結構：二維陣列負責繪圖，Lookup Dictionary 負責即時查值。

在圖面管理器中加入滑鼠事件偵測與對應功能

Class 的初始化設定

首先我們要修改昨天建立的圖面管理器。先在 WaferMapView.__init__() 中建立 QTimer 及相關狀態變數：

class WaferMapView(QObject):
    die_hovered = Signal(object)

    def __init__(self, container: QWidget) -> None:
        super().__init__(container)

        # Figure、Canvas 與 Layout 功能同 day 28 設定
        # 其他繪圖狀態初始化同 day 28 設定

        self._pending = None
        self._dirty = False
        self._last_key = None

        self.timer = QTimer(self)
        self.timer.setInterval(33)
        self.timer.timeout.connect(self._flush_hover)

        self.canvas.mpl_connect(
            "motion_notify_event", self._on_motion
        )
        self.canvas.mpl_connect(
            "figure_leave_event", self._on_leave
        )

本次新增的各變數意義與用途如下：

特別注意，_dirty 不是用來判斷晶粒是否合格，而是標記有沒有新的滑鼠事件需要處理。另外 QTimer 是由 Qt 事件迴圈管理的計時器，用途是作為 UI 更新的排程。

使用 QTimer 控制滑鼠查值頻率

我們已經知道如何取得滑鼠座標，也建立了查值用的 Dictionary。但我們如果每移動一次滑鼠就更新一次表格，大家的電腦可能要當掉(晶粒是越做越小)。

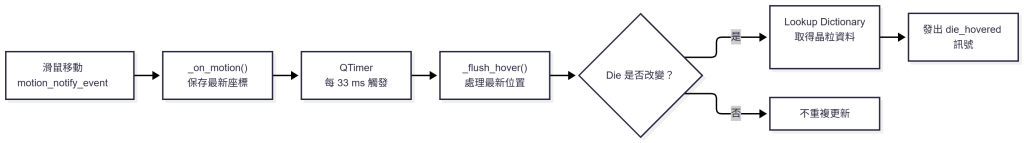

因此本次採用另一種方式：**滑鼠事件只保存最新座標，並設立一計時器(設定 33 ms)，時間到了才觸發UI更新事件。**相關流程如下示意：

我們在 __init__中有設定 self.timer.timeout.connect(self._flush_hover)，這個的用意是當 timer 時間到之後，觸發 _flush_hover 的 UI 更新事件。

不同滑鼠事件的相關 function 設定

我們在”Matplotlib 的滑鼠事件機制”這一段中有提到"滑鼠移動”以及"滑鼠離開圖面”有對應的 function。以下會對這2個 function 做相關說明。

首先我們建立滑鼠移動”對應的 _on_motion()，這個 function 只做兩件事：

• 保存最新滑鼠座標後將 _dirty 設成 True，這樣後續 UI 才會更新

• 如果滑鼠不在 Mapping 的 Axes 中，就把 _pending 設為 None

def _on_motion(self, event) -> None:
    """保存最新鼠標位置供計時器處理."""
    # 忽略 Colorbar 與圖外座標
    self._pending = (
        (event.xdata, event.ydata)
        if event.inaxes is self.axes
        and self.axes is not None
        and event.xdata is not None
        and event.ydata is not None
        else None
    )
    self._dirty = True

另外當滑鼠完全離開 Canvas 時，則由 _on_leave() 將相關的 flag 清空讓後續 UI 中顯示表格變成空白。

def _on_leave(self, event) -> None:
    """在鼠標離開畫布時排入清空事件."""
    self._pending = None
    self._dirty = True

如此一來，無論滑鼠移動到有效 Die、沒有晶粒的區域，或直接離開 Canvas，都有”是否更新”以及”對應座標” 2 個資訊可以交給同一套查值流程處理。

座標查晶粒值與 UI 更新的 function 設定

接下來就是由 QTimer 觸發的 _flush_hover()，這個 function 會抓取 _on_motion 抓到的座標以及用此座標查值、最後更新 UI 內的查詢表。

這段程式可以分成四個部分：

1. 確認是否需要處理：若 _dirty 為 False，或沒有 Mapping 資料，就直接結束。

2. 轉換並查詢座標：將滑鼠位置轉成 Die X/Y，確認是否存在於 Lookup Dictionary。

3. 比較前一次晶粒：若 key 與 _last_key 相同，就不需要更新 GUI。

4. 發送查詢結果：若晶粒改變，就透過 die_hovered.emit() 發送數據。

def _flush_hover(self) -> None:
    """查詢最新鼠標位置並通知晶粒變更."""
    # 將連續滑鼠事件合併為一次座標查詢
    if not self._dirty or self.map_data is None:
        return

    self._dirty = False
    key = None

    if self._pending is not None and np.isfinite(self._pending).all():
        key = tuple(
            int(np.floor(value + 0.5))
            for value in self._pending
        )
        if key not in self.map_data.lookup:
            key = None

    # 同一晶粒不重複更新表格
    if key != self._last_key:
        self._last_key = key
        self.die_hovered.emit(
            self.map_data.lookup[key] if key is not None else None
        )

我們剛剛有提到**”當滑鼠停在沒有晶粒的位置時，要清空 GUI 的數值表格”。**在這個 function 的實作流程如下：

1. 假設滑鼠移動到 wafer 外圍。因為新的座標在 lookup 內沒有對應檢測資料組，因此 key 會變成 None。

2. 此時 key != self._last_key 成立，因此程式會發出 self.die_hovered.emit(None)

3. 通知 GUI 清空原本的晶粒數值，而不是繼續顯示上一顆 Die

另外如果滑鼠一直停在無晶粒區域，因為 _last_key 已經是 None，也不會反覆發送清空訊號。因此 _last_key 不只用來減少重複更新，也能協助處理有效 Die 與無晶粒區域之間的切換。

最後，Timer 並不是建立後就立即啟動，而是在成功繪製 Mapping 時才開始運作：

def draw_map(self, wafer_id, item, map_data, scale, show_grid):
    # Mapping 繪製與 Canvas 更新功能同 day 28 設定

    # 成功建立 Mapping 後啟動查值 Timer
    self.timer.start()

而當 Mapping 被清除時，clear() 也會執行 self.timer.stop()，並重設查值狀態。

這樣就完成了滑鼠事件的接收、合併與查詢管理。

Matplotlib 與 PySide6 的 Signal & Slot 串接

前面我們已經能透過滑鼠座標取得晶粒資料，但接下來還要將結果顯示在 GUI 中。

我們在 day 28 有提到 WaferMapView 繼承 QObject 是為了能發射 signal，這個 signal 就是UI 表格要更新的內容。

首先我們在 WaferMapView 中定義：

class WaferMapView(QObject):
    die_hovered = Signal(object)

這裡使用 Signal(object)，因為本次需要傳遞兩種資料：

如此一來，繪圖管理器只需要發送資料，不必知道 GUI 使用哪個表格來顯示結果。

在 Controller 初始化時，我們先針對監看用 table 做設定，加入行列標題與設定不可編輯：

# MainController.__init__() 內

# WaferMapView 建立功能同 day 28 設定

table = ui_window.table_show_map_value
table.setRowCount(5)
table.setColumnCount(1)
table.setVerticalHeaderLabels(VALUE_COLUMNS)
table.setHorizontalHeaderLabels(["數值"])

for row in range(5):
    cell = QTableWidgetItem("")
    cell.setFlags(cell.flags() & ~Qt.ItemFlag.ItemIsEditable)
    table.setItem(row, 0, cell)

這裡 VALUE_COLUMNS 的內容如下，因此會依序顯示五項資料。

VALUE_COLUMNS = ["X", "Y", "Vf2", "Po", "Wd2"]

另外，我們在初始化時就先建立所有 QTableWidgetItem，後續滑鼠移動時只需要修改文字，不必反覆建立新的表格物件。

接著，在 Controller 的 make_connection() 中，將 Signal 連接到負責更新數值的 Method：

self.map_view.die_hovered.connect(self.update_map_values)

最後，完整的 update_map_values() 如下：

# controller 中
def update_map_values(self, values: dict | None) -> None:
    """更新鼠標對應晶粒的五列數值.

    Args:
        values: 含 X, Y, Vf2, Po, Wd2 的晶粒字典,
                None 表示清空數值.
    """
    # 重用表格儲存格，避免每次滑鼠移動建立新物件
    for row, column in enumerate(VALUE_COLUMNS):
        text = ""
        if values is not None:
            text = (str(int(values[column])) if column in ("X", "Y")
                    else f"{values[column]:.3f}")
        self.ui_window.table_show_map_value.item(row, 0).setText(text)

這段程式的重點在於 values 的內容。

如果收到有效的 Die Dictionary，就依照 VALUE_COLUMNS 取得資料。其中 X/Y 顯示為整數，Vf2、Po、Wd2 則保留三位小數。

但如果收到的是 None，因為 text 預設就是空字串 ""，所以五個儲存格都會被清空。這也完成前一節提到的功能：當滑鼠移到沒有晶粒的位置，GUI 就不再保留上一顆 Die 的數值，避免使用者誤判。

透過 Signal & Slot，WaferMapView 負責判斷滑鼠位置並提供晶粒資料，Controller 則負責更新 QTableWidget。這樣即使未來想改用其他 UI 元件顯示晶粒數據，也不需要重新修改 Matplotlib 的滑鼠查值邏輯。

To be continued →

這次我們透過 Matplotlib 的 MouseEvent 取得滑鼠位置，將座標轉換成 Wafer Die X/Y，再利用 Lookup Dictionary 查詢對應的量測數值。

另外，也使用 QTimer 控制滑鼠事件的處理頻率，避免 GUI 不斷重複更新相同晶粒的數據。最後透過 PySide6 的 Signal & Slot，將查詢結果顯示在表格中。

至此，從 day 27 的專案架構規劃、day 28 的 Matplotlib 嵌入，到今天的滑鼠即時查值，我們已經完成一套具備良率分析與互動式 Mapping 功能的 Wafer 分析 GUI。

終於來到了最後一天，明天的文章會回顧這 30 天的內容，順便分享一些寫作動機與作者碎碎念。
