#17-不用套件讓網站Logo動起來~(SVG SMIL)

  • 分享至 

  • xImage
  •

要讓SVG 動起來,可以使用SMIL:SVG的原生動畫規範,
雖然前幾年Chrome放話不再支援,但這幾年好像暫緩了。

當然不用SMIL就可以用最近超常看到的GSAP套件。
GSAP在網路上的宣傳真的是不得了,只要看到SVG動畫相關的都是GSAP的教學。
雖然大部分使用都是免費,但只要網站有付費相關的服務/產品,就需要購買他們的授權。
GSAP那個可以自動沿著路徑畫圖功能&改變SVG圖案的morphs真是不得了...

總之今天不偷懶,用原生的SMIL來讓Logo SVG小小地動起來吧!

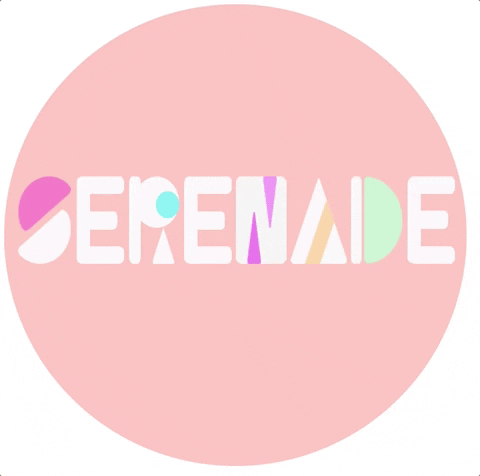

老樣子先看成果:


為什麼要用SMIL?

1.有些SVG的路徑,譬如說 data (d="" attribute) 是無法被CSS操作的。
2.而有時候當SVG被拿來用作CSS的圖片或是背景圖,JS沒辦法操作細節。
這時候SMIL就派上用場。

用法就是在<svg>標籤裡面加上<animate>
1.選擇要動的對象 xlink:href="#group"
2. 要動的屬性attributeName
3.屬性開始的數值from
4.屬性結束的數值to
5.動畫持續時間dur
6.動畫結束的狀態fill,通常都是freeze,表示凍結在最後一格
7.可幫這個動畫上id,就可以讓其他動畫在begin的地方使用
8.啥時開始的begin,不填就是網頁load之後,填2s就是load 2s後,或是選擇在某個動畫結束之後如id.end

上部分code!研究太久了,之後回頭再來把註解補好補滿!!

(命名也是醜不拉機......)


<svg>
		<!-- ...省略,中間就是那一堆圖型啦!-->
		<!-- SVG標籤裡面的 Animation     -->
		<!-- 1. 最後面那個圓圈圈     -->
    <animate
    id="1"
    xlink:href="#Ellipse_13"
    attributeName="fill" values="#FF8DD7;#94EFF5;#FEDEB5;#D4F3D9;#FFD0CB"
    dur="1s"
    fill="freeze"
    begin="click" />

		<!-- 2. 中間一堆字的群組     -->
    <animate
    xlink:href="#group"
    attributeName="opacity"
    from="0"
    to="1"
    dur="0.8s"
    fill="freeze"
    begin="1.end"
    id="2"
    />

		<!-- 3. 各種形狀的圖案:依序是S的圖->R的圖->兩個N的圖->A的圖->D的圖     -->
    <animate
    xlink:href="#s"
    attributeName="width"
    from="0"
    to="66"
    dur="0.5s"
    fill="freeze"
    begin="2.end"
    />

    <animate
    xlink:href="#RIN_"
    attributeName="cx"
    from="-14"
    to="14.15"
    dur="0.5s"
    fill="freeze"
    begin="2.end" />

    <animate
    xlink:href="#n_up"
    attributeName="height"
    from="0"
    to="64"
    dur="0.5s"
    fill="freeze"
    begin="2.end" />

    <animate
    xlink:href="#n_down"
    attributeName="height"
    from="0"
    to="64"
    dur="0.5s"
    fill="freeze"
    begin="2.end" />

    <animate
    xlink:href="#a_middle"
    attributeName="height"
    from="0"
    to="77"
    dur="0.5s"
    fill="freeze"
    begin="2.end" />

    <animate
    xlink:href="#d_left"
    attributeName="width"
    from="4"
    to="46"
    dur="0.5s"
    fill="freeze"
    begin="2.end" />
</svg>

</div>

以上!

今天的code: 在這裡

點擊就可以看到動畫喔!

話說這個Logo是我朋友的手工製品牌,有很多日式髮帶、帽子...
雖然主打嬰幼兒產品,但大人的也有客製產品唷!
順便幫打個廣告哈哈 ٩(^ᴗ^)۶ 傳送門
台中的朋友也可以到市集逛逛~~

有任何問題或是錯誤都歡迎批評指教!!

參考文章:

让SVG 自己动起来!SMIL animation动画详解
A Guide to SVG Animations (SMIL)
