每個場景都有OrbitControl，就好像每個賽道都有彎道一樣。要是你沒有Orbitcontrol，那就像你沒有「圓弧的藝術家」或是「弧線的教授」一樣，沒辦法在場景發揮作用。

身為一個3D場景，用戶最好可以用滑鼠控制鏡頭。如此一來就可以自由的選擇想要看的角度。如果沒辦法用滑鼠跟畫面互動，那就失去了網頁的意義了。

上一篇，我們用到OrbitControl控制鏡頭，今天我們針對它深入解析。

Control

OrbitControl是什麼？——它即是Control的一種，但Control又是什麼？——是我們對物體的控制，一般來說是控制鏡頭。

OrbitControl顧名思義，就是一個可以環繞中心點的控制鏡頭方式，所以名字才有Orbit。一般來說OrbitControl就可以滿足大部分的需求。

事實上還有很多種控制鏡頭的方式，下面介紹：

• OrbitControls：

  軌道控制，最常用。你的鏡頭在一個隱形的圓形的軌道中移動，它永遠面向場景中的一個點。預設原點。

• ArcballControls：

  弧球控制，比軌道控制難用一點的控制，差在可以360度旋轉鏡頭，使得你的鏡頭水平不平衡。

• DragControls：

  用來拖曳場景中的物件，鏡頭不會移動。

• FirstPersonControls & FlyControls & PointerLockControls：

  第一人稱視角，沒有軌道概念。

• TrackballControls：

  跟OrbitControls很像，可是當用戶把鏡頭繞過最頂端之後，並不會繞過頭，而TrackballControls則會。亦即：TrackballControls不會維持正Y軸為上，

• TransformControls：

  主要是作為控制物件，而非控制鏡頭的。

OrbitControl控制「目標」跟「鏡頭」

它可以控制鏡頭旋轉，但無論怎麼旋轉，鏡頭都看向目標(target) 本身。target是一個位置，描述著鏡頭所看向的中心點。

所以OrbitControl主要有兩個東西我們需要注意：

1. OrbitControl：它會操控你的鏡頭。
   1. 你會修改自己的鏡頭位置，它也會。控制鏡頭為至的方式就是修改Camera.position。
2. OrbitControl.target：鏡頭所看向的目標物件，是一個位置資訊Vecro3。
   1. OrbitControl會控制鏡頭面向target。
   2. OrbitControl為了讓鏡頭面向target，它會修改camera.lookAt()。
   3. 你不應該直接修改camera.lookAt()，應當由OrbitControl處理。
   4. 可是，OrbitControl不會在每幀渲染時自動控制，得用OrbitControl.update()更新。

好，我知道很複雜，看code最方便。我們看code就好：

實作

直接從上一篇的codePen拿來用

https://codepen.io/umas-sunavan/pen/ExLmgGm

首先，畫面旋轉好暈喔，先把旋轉關掉，並把不必要的東西拔掉，像是箭頭。

- // arrowHelper
- const dir = new THREE.Vector3(-2.49, 4.74, -3.01).normalize();
- const origin = new THREE.Vector3( 0, 0, 0 );
- const length = 10;
- const hex = 0xffff00;
- const arrowHelper = new THREE.ArrowHelper( dir, origin, length, hex );
- scene.add( arrowHelper );

- // 建立四元數
- let quaternion = new THREE.Quaternion()
- // 即將旋轉的弧度
- let rotation = 0
- // 由dir為軸心，rotation為旋轉弧度
- quaternion.setFromAxisAngle( dir, rotation );
function animate() {
- 	// 不斷增加弧度
- 	rotation += 0.001
- 	// 更新四元數
- 	quaternion.setFromAxisAngle(dir, rotation)
- 	// 增加的弧度，要更新在天球上
- 	sphere.rotation.setFromQuaternion(quaternion)
	requestAnimationFrame( animate );
	renderer.render( scene, camera );

}
animate();

以上移除了34~54除了48行外的程式碼。

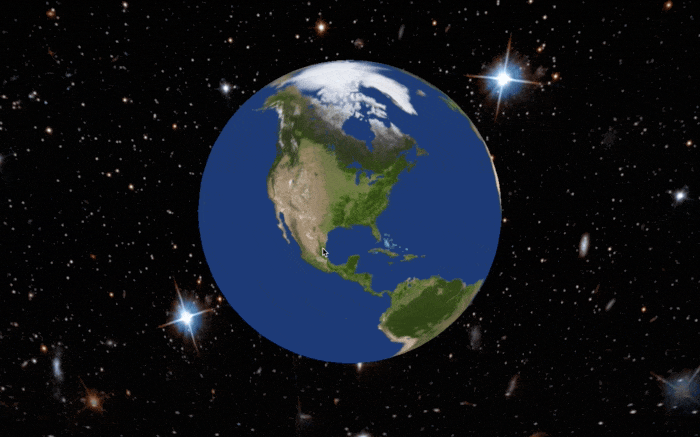

實作：加上地球做為目標物件（非必要）

加上一顆地球方便我們看結果。其作法跟上篇天球的做法雷同。只是鏡頭活在天球內部、地球外部。

const earthGeometry = new THREE.SphereGeometry(5,50,50)
// 匯入材質
const earthTexture = new THREE.TextureLoader().load('2k_earth_daymap.jpeg')
// 帶入材質，設定內外面
const earthMaterial = new THREE.MeshStandardMaterial( { map: earthTexture, side: THREE.DoubleSide})
const earth = new THREE.Mesh(earthGeometry, earthMaterial);
scene.add(earth);

對了，我還修改了天球的名稱，這段我就不秀出來了。

我所使用的材質圖來源在此。並準備codePen提供大家運用

CodePen

https://codepen.io/umas-sunavan/pen/WNJOxxj

地球材質圖來源

實作：鏡頭上下移動 Pedestal Up/Down

事實上，你可以看到第15行我們其實就已經設定了鏡頭的位置。

// 已經存在的鏡頭位置設定
camera.position.set(0, 10, 15)

如果要讓鏡頭移動，可以在animate中不斷更新值

// 宣告旋轉變數
let rotation = 0

function animate() {
// 每幀更新旋轉變數
	rotation += 0.05
// 更新到位置
	camera.position.set(0,10 + Math.cos(rotation),15) // Math.cos的結果會在1~-1之間移動
	...
}
animate();

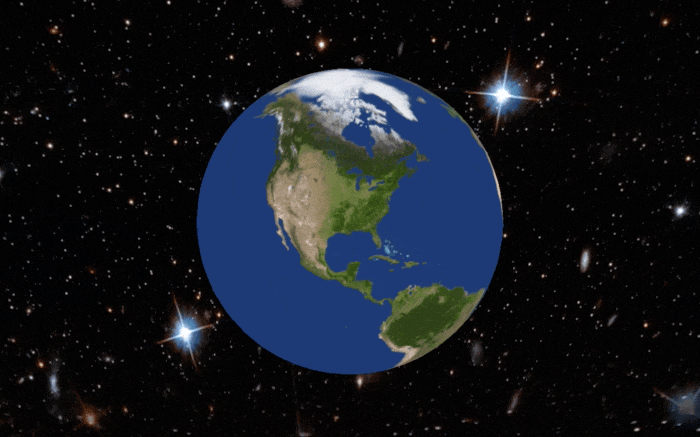

如此一來，你的鏡頭就在上下升降。

CodePen

https://codepen.io/umas-sunavan/pen/qBYjNRw?editors=1010

實作：上下搖攝 Tilt Up/Down

它現在旋轉的是鏡頭的position，你也可以移動鏡頭所面對方向。

你可能有在官方文件看到lookAt()函式，它顧名思義就是旋轉鏡頭的方向，朝向所想的地方，於是這樣寫：

// 建立一個向量，以儲存鏡頭方向
const cameraLookAt = new THREE.Vector3(0,0,0)
let rotation = 0

function animate() {
	rotation += 0.05
-	camera.position.set(0,10 + Math.cos(rotation),15)
+	// 變化該向量
+	cameraLookAt.set(0,0 + Math.cos(rotation),0)
+	// 看向該向量
+	camera.lookAt(cameraLookAt)
	...
}

這樣也行。你的鏡頭會一直點頭，術語叫Tilt，中文翻譯是「上下搖攝」。

CodePen

https://codepen.io/umas-sunavan/pen/JjvJKNV?editors=1010

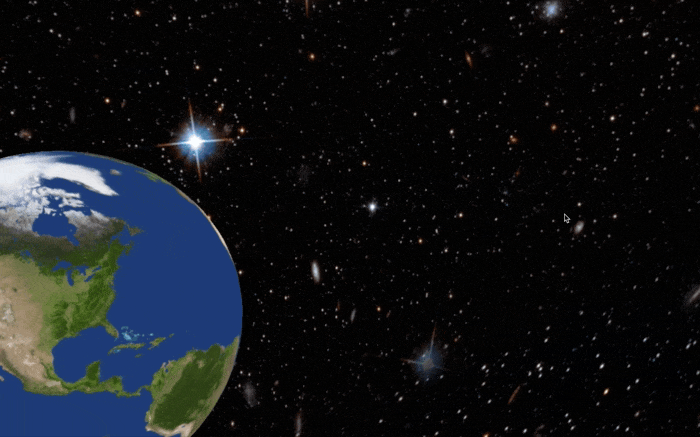

你也可以讓鏡頭靜靜的指向某方，例如(10,10,10)。而不是一直移動：

// 建立一個向量，以儲存鏡頭方向
    const cameraLookAt = new THREE.Vector3(0,0,0)
-   let rotation = 0
    // 移動到animate()之外
    cameraLookAt.set(10,0,0)
    // 移動到animate()之外
    camera.lookAt(cameraLookAt)
    function animate() {
-       // 每幀更新旋轉變數
-       rotation += 0.05
-       // 變化該向量
-       cameraLookAt.set(0,0 + Math.cos(rotation),0)
-       // 看向該向量
-       camera.lookAt(cameraLookAt)
    }

當你玩一玩會發現一個問題：為什麼當滑鼠重新控制鏡頭時，會跳一下？

這就遇到一個問題了：target不正確

Target不正確問題

我提供了Codepen給大家看這問題：

CodePen

用滑鼠移動鏡頭看看，會發現鏡頭跳掉了。

https://codepen.io/umas-sunavan/pen/vYjZKmO?editors=1010

所謂target不正確，意思是雖然你的鏡頭面向（指lookAt()）了某個方向，但當你再用滑鼠操作時，它從lookAt()的方向重新回到target。你可能會問，lookAt()不就是看向target嗎？

其實不然，這是陷阱。

target問題：那lookAt() 到底是什麼？

如果我們追跟溯源，會看到lookAt()其實是Object3D的函式。Object3D就是Mesh, Group, Camera等物件的父類別，指的是：旋轉物體的方向朝向指定的向量。

也就是說，它只負責旋轉物件。

你可能會問：旋轉鏡頭物件不就可以重新指向target嗎？

target問題：不應該用lookAt()旋轉鏡頭？

不應該。target其實是orbitControl所儲存一個向量，表示它所應該要看向的目標。而且在滑鼠事件出現之後，它就會自動執行函式OrbitControl.update() ，使得鏡頭可以看向目標。

所以，嚴格來說，我們「應當」要修改target的位置，使得OrbitControl成為鏡頭轉向的代理人，處理鏡頭轉向的部分，而不是直接用lookAt()修改鏡頭面向的地方。簡而言之就是：不要修改camera的lookAt()，讓OrbitControl來處理，我們只要透過設定OrbitControl.target即可。

為什麼要這樣做呢？

原因藏在它的定義裡頭，你還記得OrbitControl的意思嗎？就是Orbit就是軌道。不是一般的軌道喔！是繞著某個物體旋轉的軌道，就像行星一樣。

＊three.js有些物件有target（例如DirectionalLight），有些則無（如RectAreaLight）。有target就用，沒target那用lookAt()也OK的。

圖片來源：https://www.scientificamerican.com/podcast/episode/jupiter-and-venus-squeeze-earths-orbit/

target問題：OrbitControl的本質

Orbit就是繞著某個中心旋轉的軌道，OrbitControl就是繞著中心(target)旋轉的鏡頭，你不讓他朝向中心，那它要繞著誰旋轉？

所以我們總不能搶人家的飯碗，那是它存在的定義啊！

所以說，當我們需要修改位置時，可以執行orbitControl.update() 或者car.position.clone() ，這兩個都可以讓OrbitControl更新鏡頭位置。

在程式上，先將OrbitControls 儲存於一個變數。

- new OrbitControls( camera, renderer.domElement );
+ const control = new OrbitControls( camera, renderer.domElement );

接著，我們把lookAt() 等邏輯移除，改用control.target 。

- // 建立一個向量，以儲存鏡頭方向
- const cameraLookAt = new THREE.Vector3(0,0,0)
- cameraLookAt.set(10,0,0)
- camera.lookAt(cameraLookAt)
+ // 改用這個方法來控制鏡頭的方向
+ control.target.set(10,0,0)
+ control.update()

即可解決前面所提到的錯誤。

CodePen

https://codepen.io/umas-sunavan/pen/JjvJKJV?editors=1010

總結：target跟lookAt的差異

• 我們常誤用lookAt()來改變鏡頭面向，但此舉並無改變中心點target。導致用戶操作鏡頭時，OrbitControl變成預設的中心點0,0。
• 改使用 orbitControl.target = car.position.clone() 就能移動中心點，即使在用戶操作鏡頭時，也能從中心點控制。

希望以上的整理能夠幫助大家。
