當我們在場景空間裡面對物體旋轉時，它到底是怎麼旋轉的呢？又怎麼儲存旋轉資訊呢？這是因為Three.js召喚了替身——歐拉角與四元數！

它們代替我們在時間暫停下處理旋轉大小事，它是THE WOLRD！

每當我們單純的對物體旋轉時，就好像在時間暫停的時候召喚出歐拉角或是四元數，它們如此強大，導致我們在開發時，都忘記他們的存在。

現在我們就來介紹歐拉角跟四元數。

上一篇矩陣提升了我們對於形變的運用，讓它更簡單。但是「旋轉」仍然是一個難題。

天球問題

假如今天物體要旋轉的軸，既不是X軸，也不是Y軸，亦不是Z軸，它就是指著某一個方向作為軸心旋轉，那該如何實作？

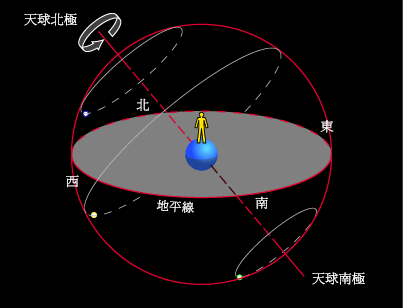

我們舉生活的例子，天空中的北極星。

今天要做一個天球，天空是一個穹頂，天軸是北極星，北極星不在x,y或z=0的位置，那該如何旋轉？

這個單純用rotate.x, rotate.y, rotate.z很難滿足的。

圖片來源

說到這裡，你可能有一個解法：

1. 準備三個Mesh，一個包一個，呈現樹狀結構
2. 第一個Mesh負責旋轉X，第二個Mesh負責旋轉Y，第三個Mesh負責旋轉Z。
3. 最後只保留第三個Mesh呈現物體就好。

就像這樣：

圖片來源

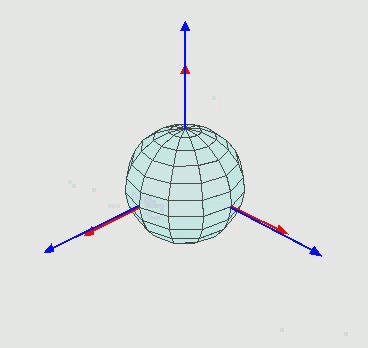

恭喜你，如果你有想到這個解法，看來你就是歐拉轉世。因為歐拉角就是用類似的概念，去描述所謂的旋轉。

要理解歐拉角，你以想像成三個轉軸所旋轉的角度。

這跟絕對位置不太一樣，歐拉角是相對的概念。

假如你是一個戰鬥機，你往北飛，突然你要往左上方飛，那到底有多麼左上呢？

首先，因為你要往上仰，所以你的飛機頭會拉升，產生俯仰（Pitch）的角度。

接著，因為你往左，所以會有偏航（Yaw）的角度。

最後，因為你往左飛，所以飛機也會往左傾斜，出現滾轉（Roll）。

上面三張圖來自wiki.ogre3d.org

這三個軸向旋轉了一些角度，來完成「多麼」左上方這件事。

「飛機的方向一定是朝北嗎？所以這三個軸心就是X,Y,Z囉？」答案是：不知道。看你怎麼開飛機，不過以three.js來說，是以X,Y,Z這樣沒錯。

你可能會問：「誰開飛機會記得這樣搞啊？」對啊，你飛機像附圖那樣轉的話，你也差不多要墜機了。

在Three.js應用歐拉角

歐拉提出的歐拉角，設定三個軸的夾角，描述一個角度。

事實上，所有Mesh中的rotation就是用歐拉角描述的。如果你從three.js觀察它物件的屬性，你會看到物件的旋轉資訊，就是用歐拉角儲存的。

也就是說，Mesh、Group、Camera的旋轉，都是用歐拉角來儲存資訊的，就如同用向量來儲存位置、縮放資訊。你不用刻意實例化一個歐拉角來運用，直接使用物件裡的旋轉資料即可應用歐拉角。

我們看three.js官方文件，可以看到Object3D（Mesh, Group, Camera的父類別）的rotation即是一個歐拉角物件。你不用刻意用他，因為你前三個章節都一直用歐拉角來存取角度。

歐拉物件幫助我們描述任何角度的旋轉。

歐拉物件也可以互相轉換，並包含幾個實用的函式：

• setFromVector3() ：向量轉成歐拉角。
• setFromQuaternion() ：歐拉角轉四元數。
• set() ：給定XYZ來轉歐拉角。
• setFromRotationMatrix() ：矩陣轉歐拉角 。

在Three.js應用四元數

四元數為四維空間的數，可以用在描述三維的旋轉。

這個影片可以深入了解：

https://eater.net/quaternions/video/intro

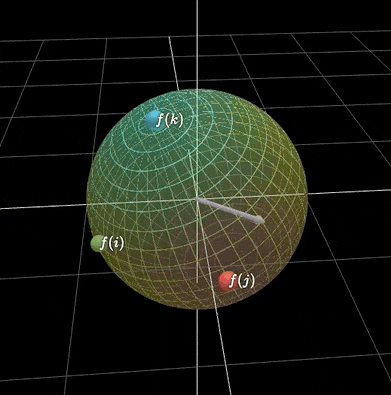

與歐拉角所表現的參數不同，四元數在應用上的概念是，描述一個向量，再以該軸旋轉一個角度。而這個方法，就不像歐拉角那樣選定三個軸的夾角。

影片節錄自https://eater.net/quaternions/video/intro

而這個方法，就很適合天球的實作。

只要實例化四元數

let quaternion = new THREE.Quaternion()

即可透過這些方法，讓四元數儲存旋轉資料：

• setFromAxisAngle：給定一個方向跟角度，它將依據方向為軸心，旋轉角度
• setFromEuler：由歐拉角轉成四元數。這讓任何Mesh都可以轉成四元數
• setFromRotationMatrix：由旋轉矩陣轉成四元數
• set：由x,y,z轉成四元數

此外，還有非常實用的函式：

• angleTo：傳入另一個四元數，它可以得出兩者夾角
• dot：計算四維點積。
  • 順帶一提在三維向量（Vector3）中，dot()這非常好用，它是計算點積的意思，透過點積，可得知兩向量正交為0，而同方向為1，反方向為-1。前提是它們都是單位向量，亦即向量長度為1。

製作天球

拿上一篇的程式碼修改：

CodePen

https://codepen.io/umas-sunavan/pen/JjvNYwY

import * as THREE from 'three';

const scene = new THREE.Scene();

const camera = new THREE.PerspectiveCamera(75, window.innerWidth / window.innerHeight, 0.1, 1000);
camera.position.set(0, 3, 15)

const renderer = new THREE.WebGLRenderer();
renderer.setSize(window.innerWidth, window.innerHeight);
document.body.appendChild( renderer.domElement );

const geometry = new THREE.BoxGeometry(1,1,1)
const material = new THREE.MeshNormalMaterial({color: 0x0000ff})
const cube = new THREE.Mesh(geometry, material);
scene.add(cube);

// 錯誤：依序形變，這樣順序相反會有差別
cube.geometry.translate(5,0,0)
cube.geometry.scale(2,1,1)

function animate() {
	// cube.rotation.y += 0.1
	requestAnimationFrame( animate );
	renderer.render( scene, camera );
}
animate();

先把cube改成sphere，讓他變成圓形。

import * as THREE from 'three';

const scene = new THREE.Scene();

const camera = new THREE.PerspectiveCamera(75, window.innerWidth / window.innerHeight, 0.1, 1000);
camera.position.set(0, 3, 15)

const renderer = new THREE.WebGLRenderer();
renderer.setSize(window.innerWidth, window.innerHeight);
document.body.appendChild( renderer.domElement );

// 改成球體
- const geometry = new THREE.BoxGeometry(1,1,1)
+ const geometry = new THREE.SphereGeometry(1,50,50)// 參數帶入半徑、水平面數、垂直面數
const material = new THREE.MeshNormalMaterial()
//改名為sphere
- const cube = new THREE.Mesh(geometry, material);
- scene.add(cube);
+ const sphere = new THREE.Mesh(geometry, material);
+ scene.add(sphere);

- cube.geometry.translate(5,0,0)
- cube.geometry.scale(2,1,1)

function animate() {
	requestAnimationFrame( animate );
	renderer.render( scene, camera );
}
animate();

製作天球：上貼圖

天球是有貼圖的。球的材質必須能夠貼貼圖。我們改一成MeshStandardMaterial，然後建立光源。

// 改成MeshStandardMaterial
- const material = new THREE.MeshNormalMaterial()
+ const material = new THREE.MeshStandardMaterial( { color: 0xffffff}) // 帶入顏色
// 新增環境光
const light = new THREE.AmbientLight(0xffffff,1)
scene.add(light)

我們找到星空的貼圖，貼到球面上。

現在球是全白的，因為我們設定MeshStandardMaterial 為白色。

他除了可以帶入顏色作參數，也可以帶入貼圖作參數。

為了要呈現星空，必須帶入貼圖參數（texture），並且由於Mesh預設只有單面可以呈現貼圖，背面不呈現。所以我們要在參數中設定球體雙面（內部跟外部）都可以看見貼圖 （side: THREE.DoubleSide）。

// 匯入材質
const texture = new THREE.TextureLoader().load('/chapter3/free_star_sky_hdri_spherical_map_by_kirriaa_dbw8p0w.jpg')
// 帶入材質，設定內外面
- const material = new THREE.MeshStandardMaterial( { color: 0xffffff, map: texture, side: THREE.DoubleSide})
+ const material = new THREE.MeshStandardMaterial( { map: texture, side: THREE.DoubleSide})

現在，貼圖貼上去了，只是球太小，要放大一下。

+ const geometry = new THREE.SphereGeometry(100,50,50)
- const geometry = new THREE.SphereGeometry(1,50,50)

圖片來源

接著我們的天球就完成了。

製作天球：讓滑鼠控制鏡頭（非必要）

為了有更棒的體驗，可以加上OrbitControls ，他讓你可以用滑鼠控制鏡頭。注意，它並不屬於three module本身，它位在/examples/jsm/controls/OrbitControls.js 。這個之後會解釋。

import { OrbitControls } from 'https://unpkg.com/three@latest/examples/jsm/controls/OrbitControls.js';
// 帶入鏡頭跟renderer.domElement實例化它即可
new OrbitControls( camera, renderer.domElement );

現在可以透過滑鼠旋轉鏡頭了。

製作天球：找出北極星（非必要）

為了找到北極星，我加了兩個東西：

• axesHelper 顯示XYZ軸，防止我頭暈迷失方向。
• arrowHelper 一個箭頭，幫我指向北極星。

// axesHelper
const axesHelper = new THREE.AxesHelper( 5 );
scene.add( axesHelper );

// arrowHelper
const dir = new THREE.Vector3(-2.49, 4.74, -3.01).normalize();
const origin = new THREE.Vector3( 0, 0, 0 );
const length = 10;
const hex = 0xffff00;
const arrowHelper = new THREE.ArrowHelper( dir, origin, length, hex );
scene.add( arrowHelper );

現在有了箭頭，我找到了北極星，北極星方向在-2.49, 4.74, -3.01的位置：

有了這個北極星的位置，就可以把它當作四元數的軸心，讓天球以北極星為中心旋轉。

// 建立四元數
let quaternion = new THREE.Quaternion()
// 即將旋轉的弧度
let rotation = 0
// 由dir為軸心，rotation為旋轉弧度
quaternion.setFromAxisAngle( dir, rotation );
function animate() {
	// 不斷增加弧度
	rotation += 0.001
	// 更新四元數
	quaternion.setFromAxisAngle(dir, rotation)
	// 增加的弧度，要更新在天球上
	sphere.rotation.setFromQuaternion(quaternion)
	...
}

這樣一來，我們不僅知道如何應用歐拉角以及四元數，還因此得到一個天球。

事實上，除了四元數很適合製作天球以外，四維矩陣的函式Matrix4.makeRotationAxis() 也可以給定一個軸跟角度來達成天球喔！

實作這顆天球也引出了其他角色，例如OrbitControls、MeshStandardMaterial、texture。

我們下一篇將繼續介紹OrbitControls 。

CodePen

天球HDRI來源為CC4.0，作者為kirriaa

https://codepen.io/umas-sunavan/pen/ExLmgGm?editors=1010
