電源 Power Source 在機房中扮演著至關重要的角色，確保了機房設備的可靠性、可用性與安全性，卻也是最容易讓人疏忽的造成單點故障的單元，今天就來介紹如何在 iTop 針對 Power Connection 進行組態管理。

在 iTop 中的 Power Connection 分為兩種類型

• 電源 Power Source
• 配電單元 PDU

電源 Power Source

• 不斷電系統(UPS)：在市電中斷時，提供短暫的備用電源，保證設備正常運行。
• 發電機：提供長期備用電源，通常在市電中斷和 UPS 電池耗盡後啟動。
• 雙電源輸入：設備接入兩個獨立的電源路徑，確保其中一條路徑故障時仍能正常供電，提高供電的可靠性和冗餘性。

配電單元 PDU

• 配有斷路保護的 PDU：提供電力分配並具有斷路保護功能，在過載或短路時自動切斷電源，保護設備免受損害。
• 智慧型 PDU：提供電力分配，同時具有遠端管理和監控功能，能夠監控每個插口的電流、電壓和功率，便於進行能源管理和故障排除。

我們就以設備接入兩個獨立的電源路徑來進行說明

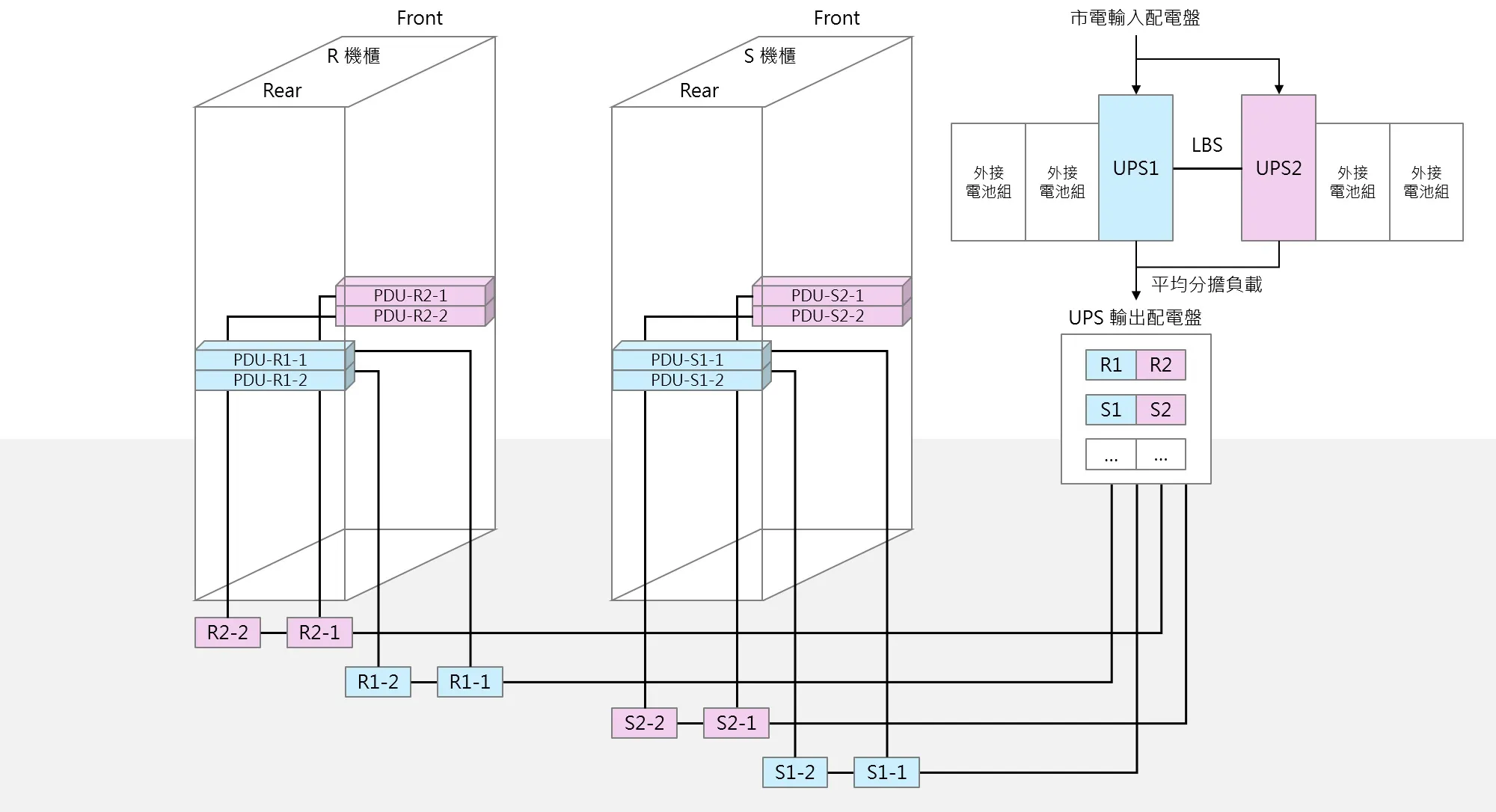

例如 UPS 使用並聯冗餘方式，我們會在高架地板底下替每個機櫃都提供雙電源輸入，確保 UPS 或其中一條路徑故障時仍能正常供電，提高供電的可靠與冗餘性。

建立 Power Source
電源用於在 iTop 中記錄除 PDU 之外的任何類型的電源，例如主電源入口、或斷路器等等，通常我們會使用 UPS 當作電源的入口。

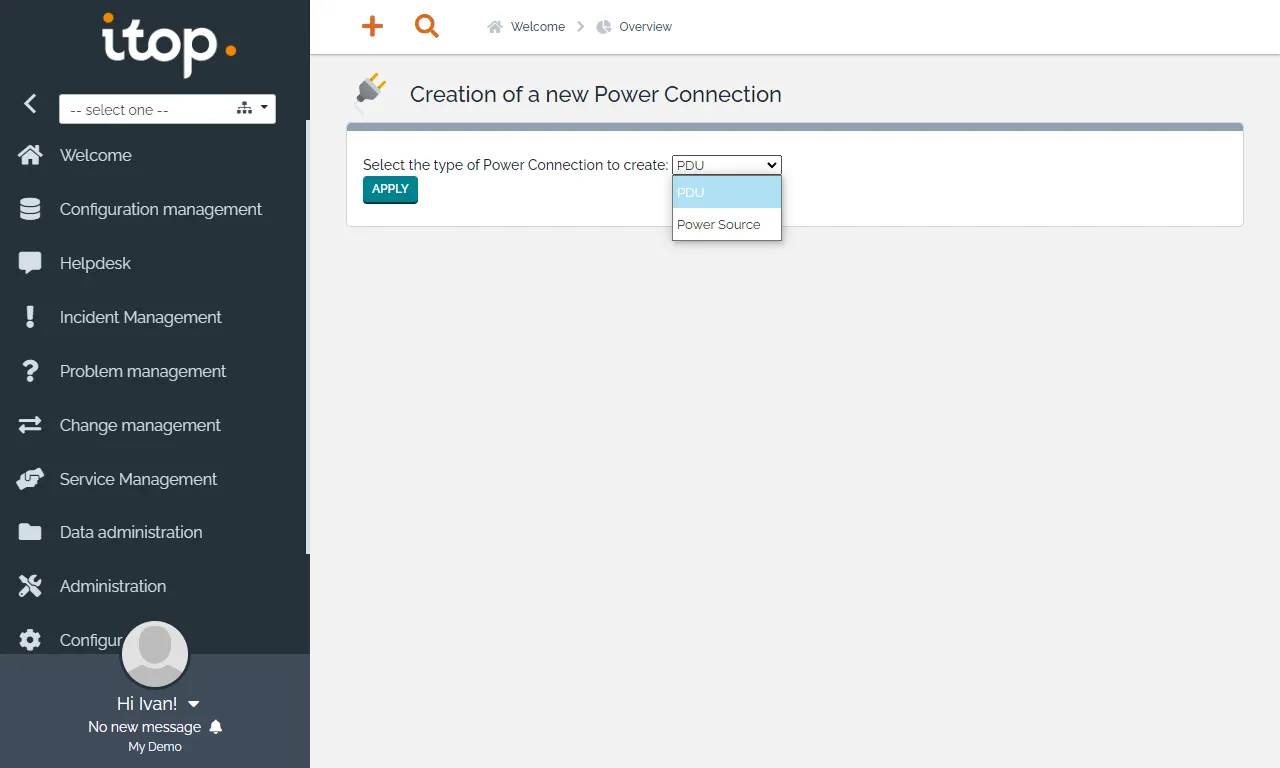

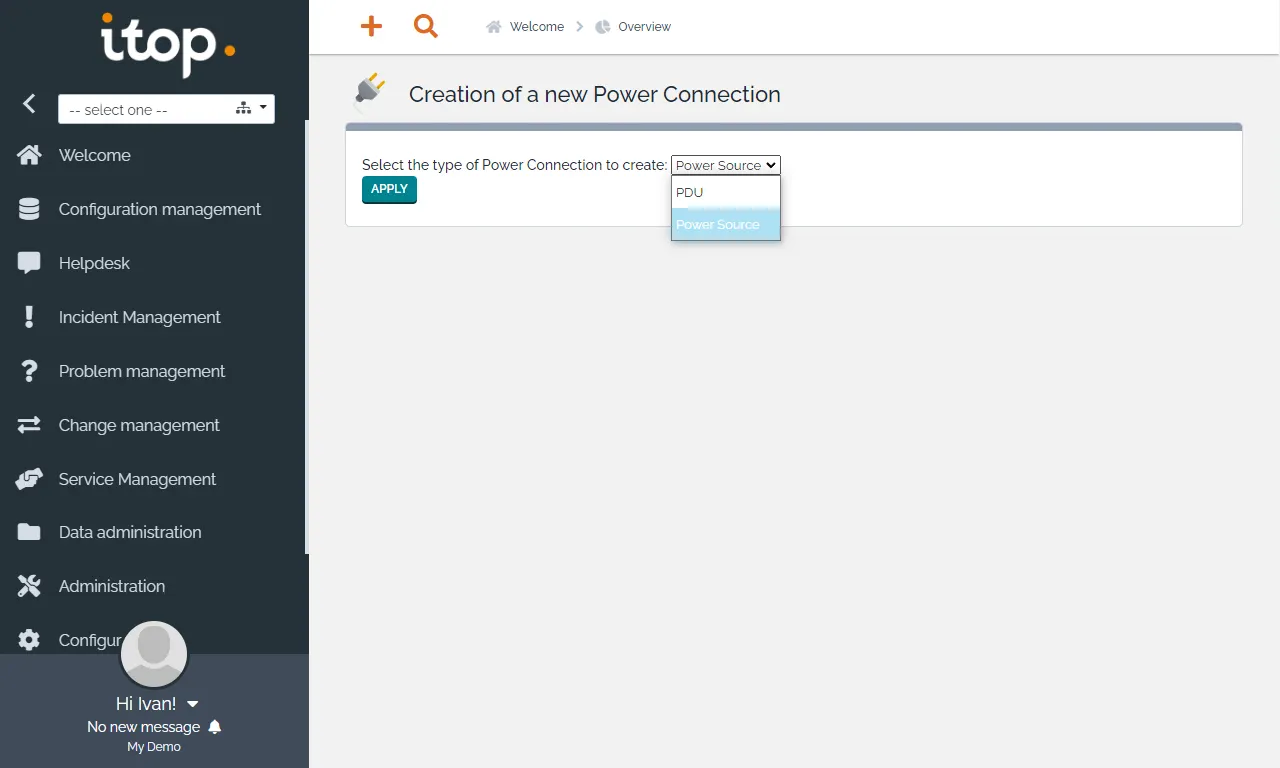

選擇 Power Source 類型，點選 Apply。

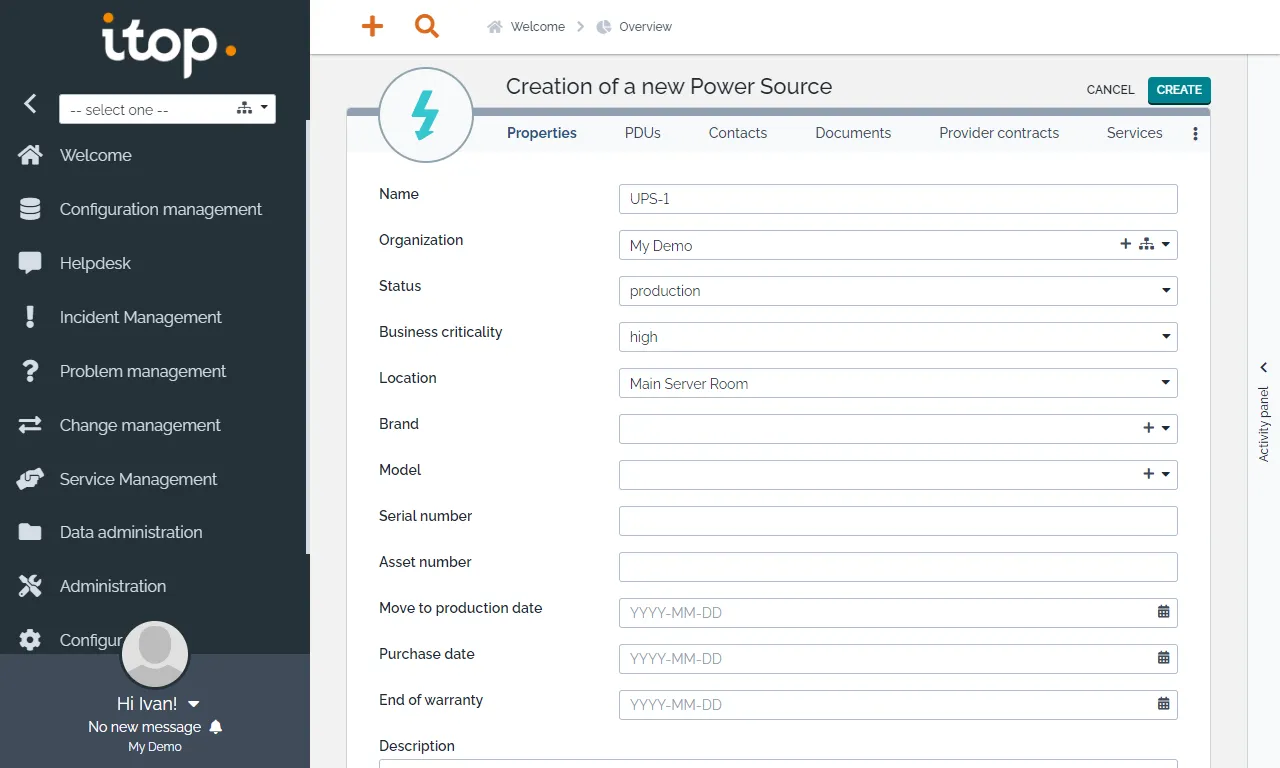

填寫以下資訊

• Name：UPS 的名稱
• Organization：所屬組織
• Status：Production
• Business Criticality：High
• Location：選擇所在的地點，例如 Main Server Room。

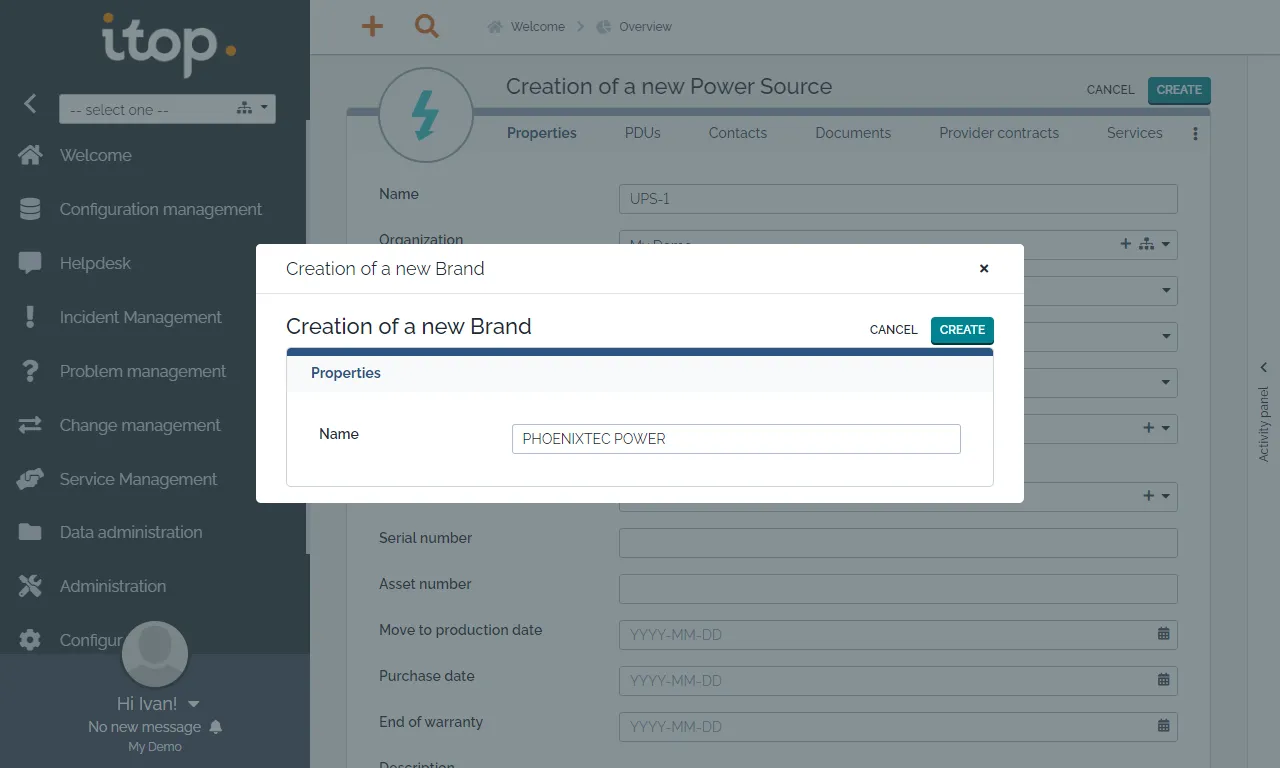

• Brand：點選右邊的 New 符號，輸入 UPS 的品牌。

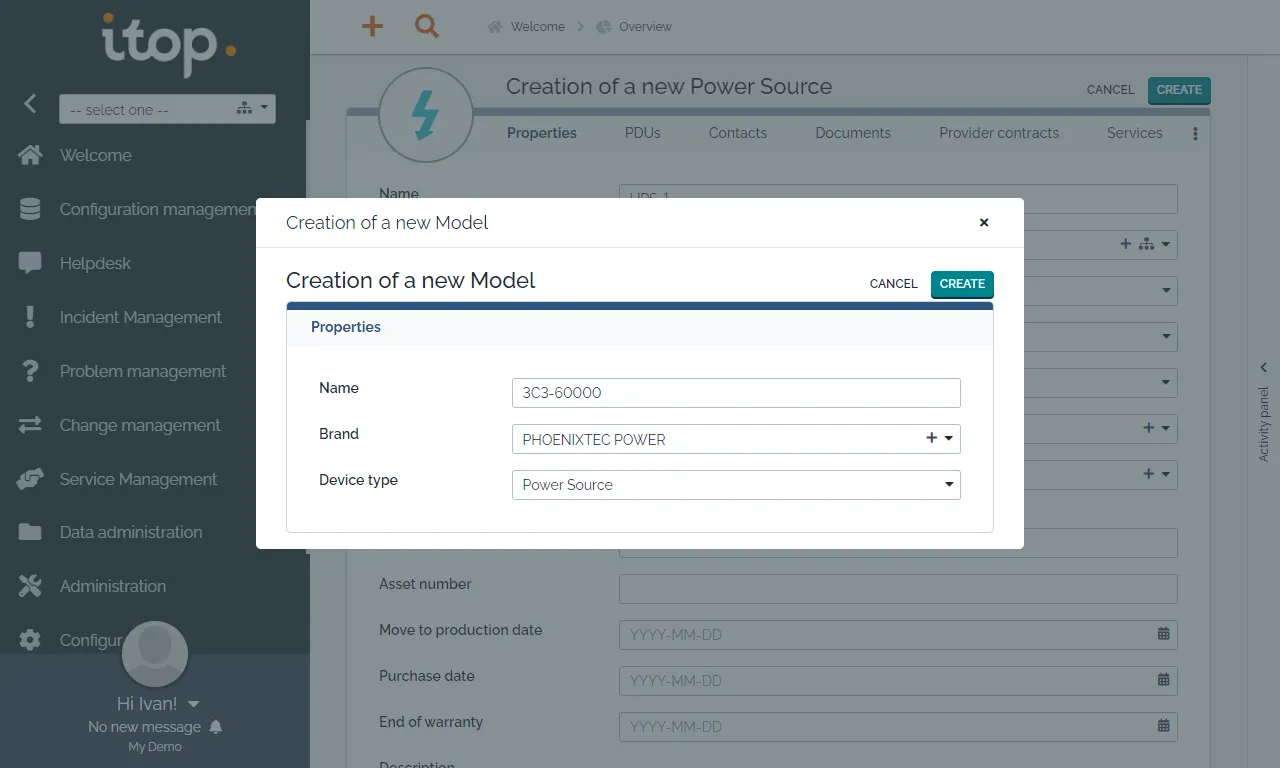

• Model：點選右邊的 New 符號，輸入 UPS 的型號。

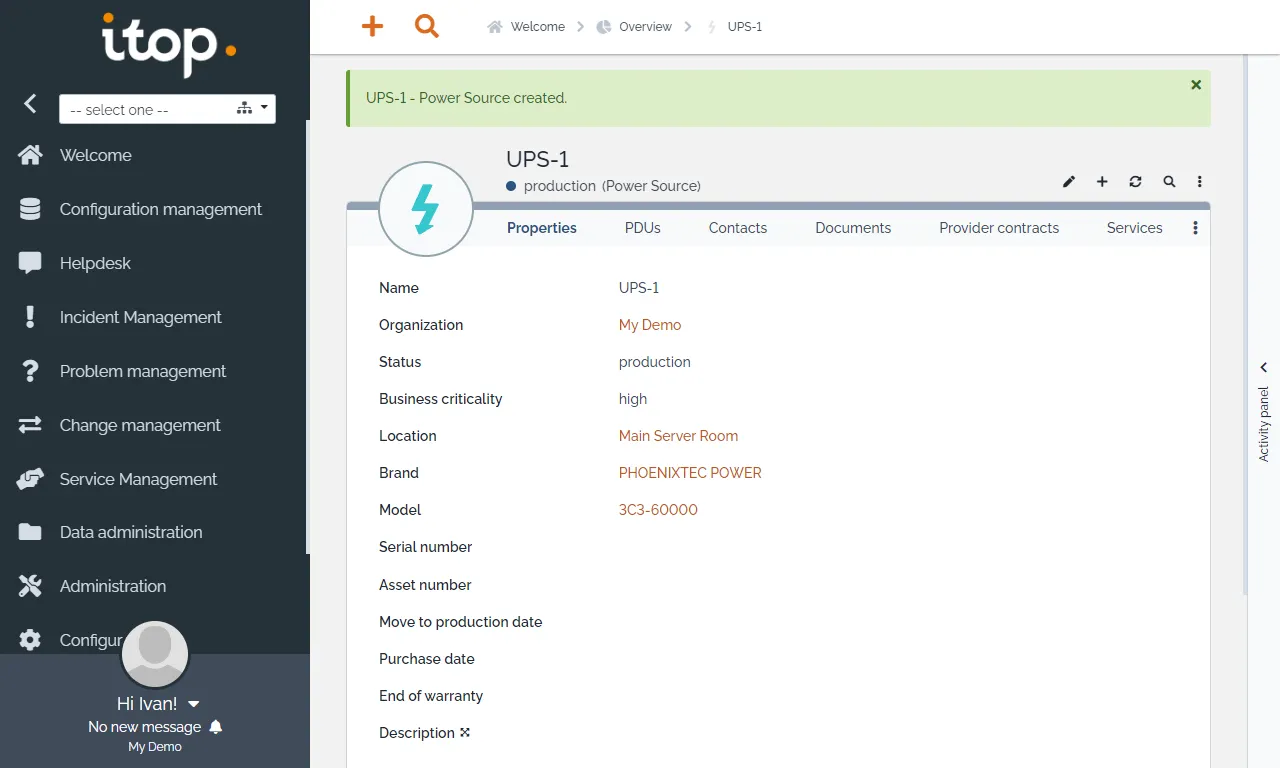

點選 Create，建立 Power Source。

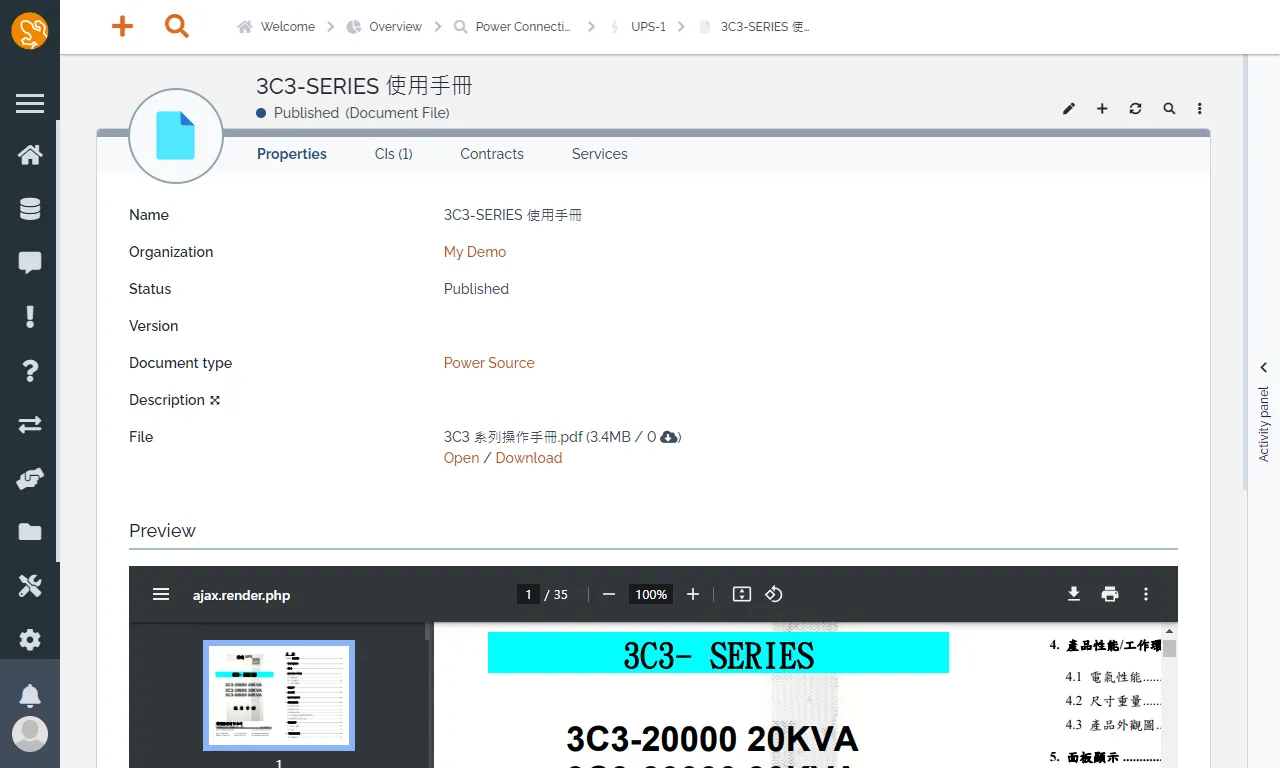

可以在 Documents 頁面上傳該 UPS 的相關文件，例如使用手冊。

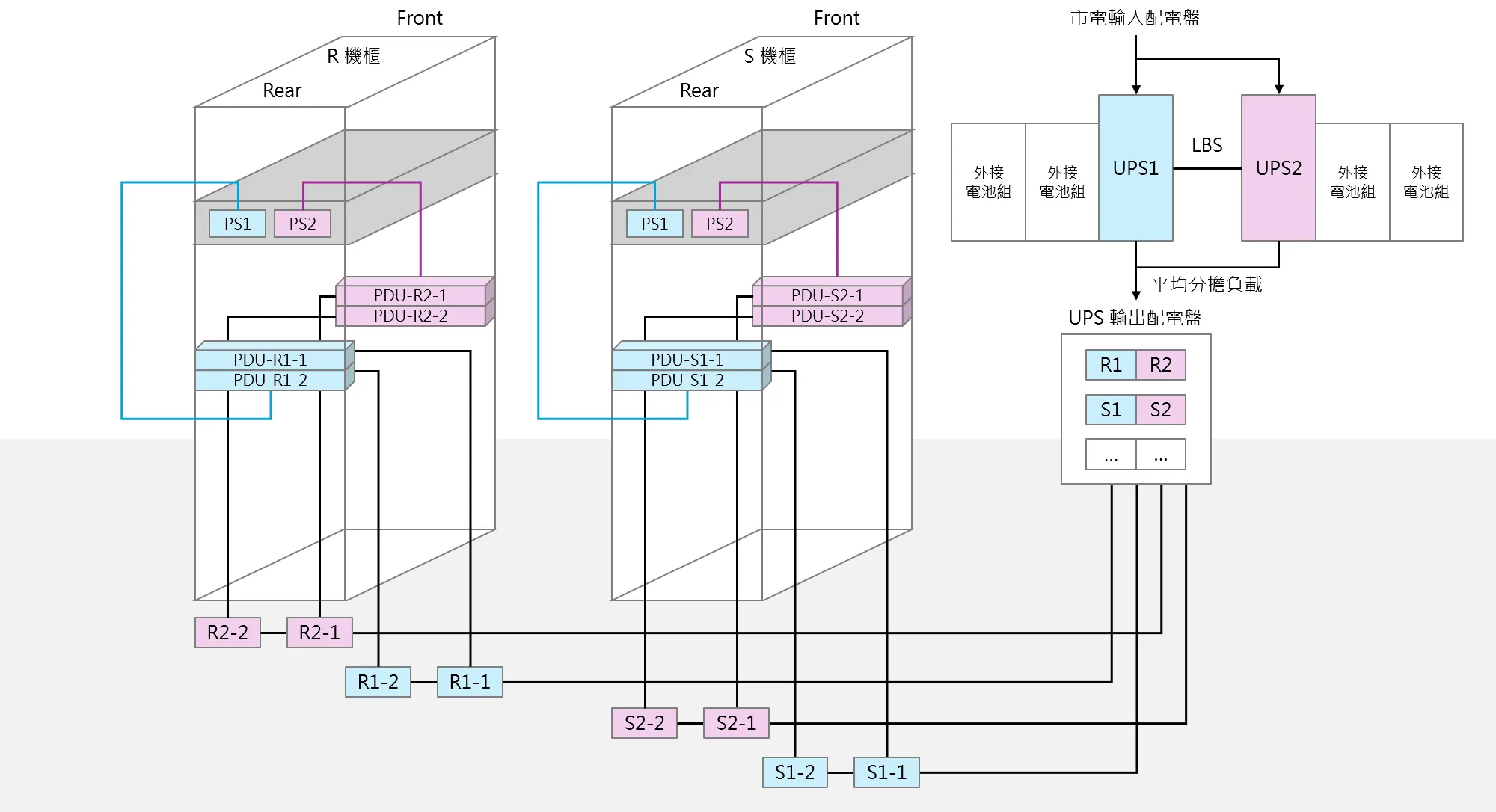

接著我們會在機櫃的前後安裝共四組 PDU，根據不同的 UPS 電源進行分配，這些 PDU 將負責將電力分配給機櫃中的設備。

我們將來自 UPS1 的 PDU 安裝在機櫃的後面，而來自 UPS2 的 PDU 則安裝在機櫃的前面。

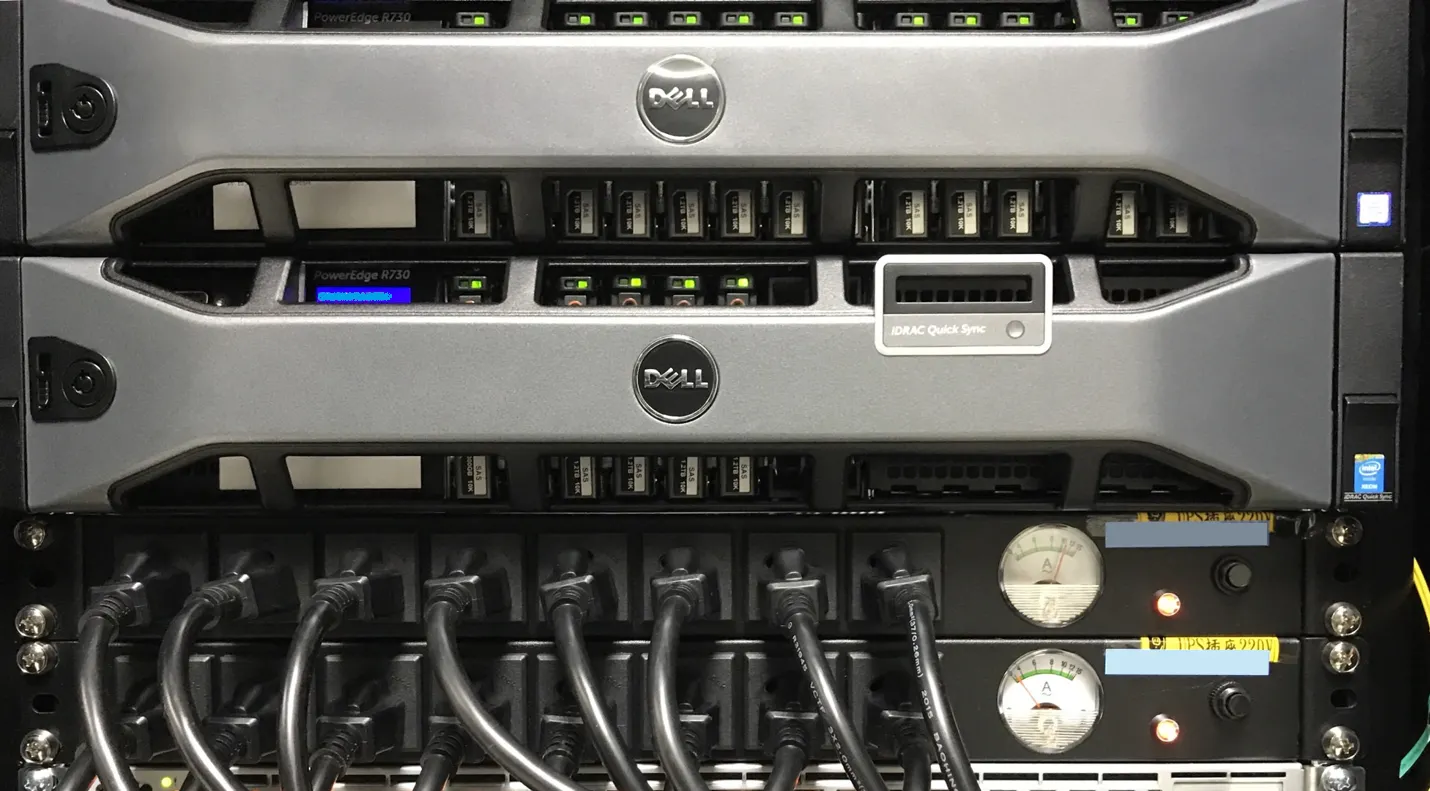

機架式伺服器皆有設計兩個電源插口，再將這兩個接口分別連接到前後兩組 PDU 中。這樣即使一條電源路徑出現故障，伺服器仍能夠通過另一條路徑獲得電力，確保持續運行。

建立 PDU
PDU(Power Distribution Unit) 是一種配備多個輸出的設備，旨在分配電力，特別是分配給資料中心內的機架式伺服器與網路設備。

選擇 PDU 類型，點選 Apply。

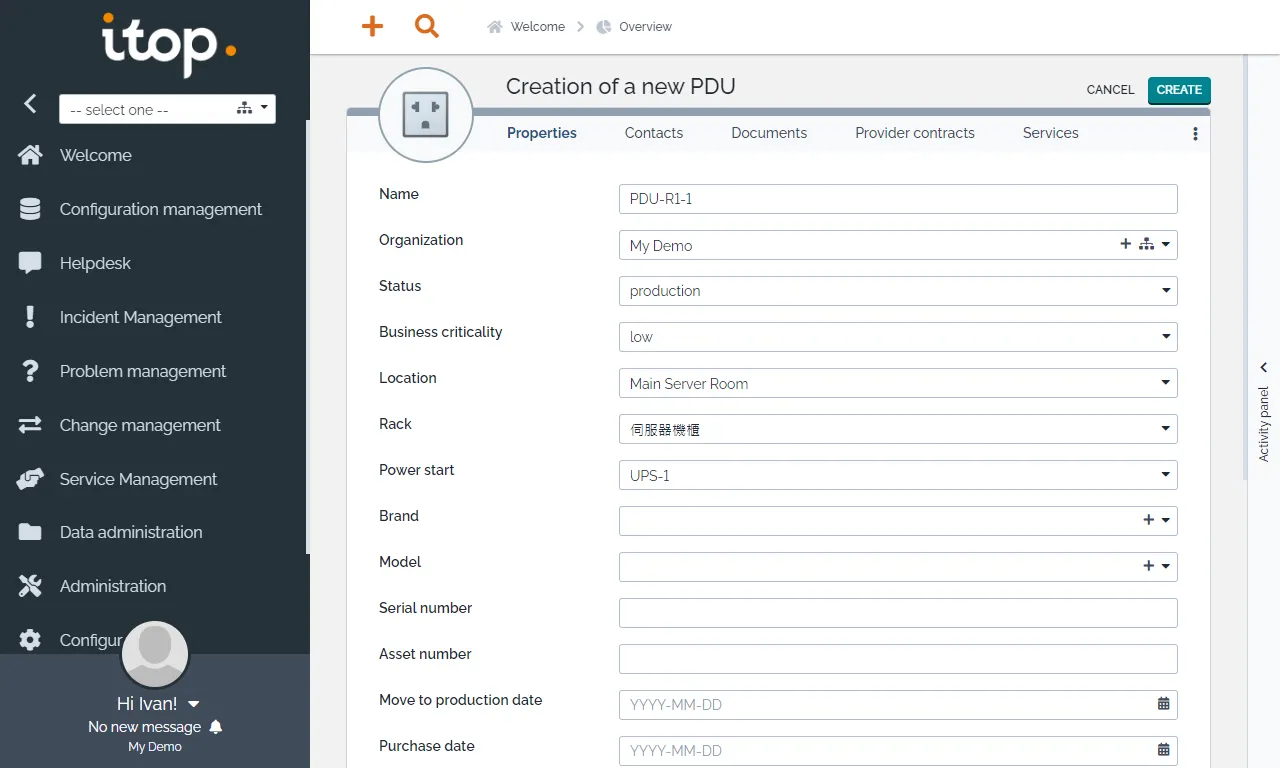

填寫以下資訊

• Name：PDU 的名稱
• Organization：所屬組織
• Status：Production
• Business Criticality：Low
• Location：選擇所在的地點，例如 Main Server Room。
• Rack：選擇所在的機櫃
• Power Start：選擇電源的來源

• Brand：點選右邊的 New 符號，輸入 PDU 的品牌。

• Model：點選右邊的 New 符號，輸入 PDU 的型號。

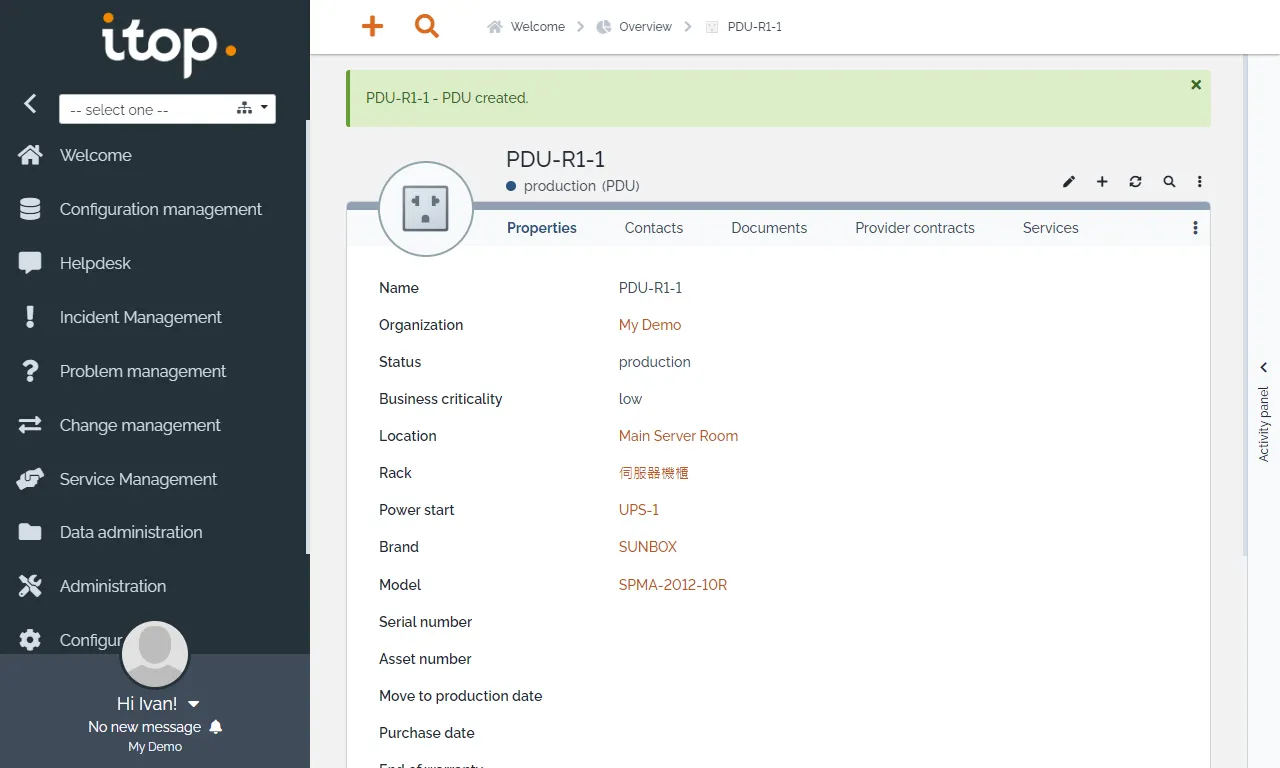

點選 Create，建立 PDU。

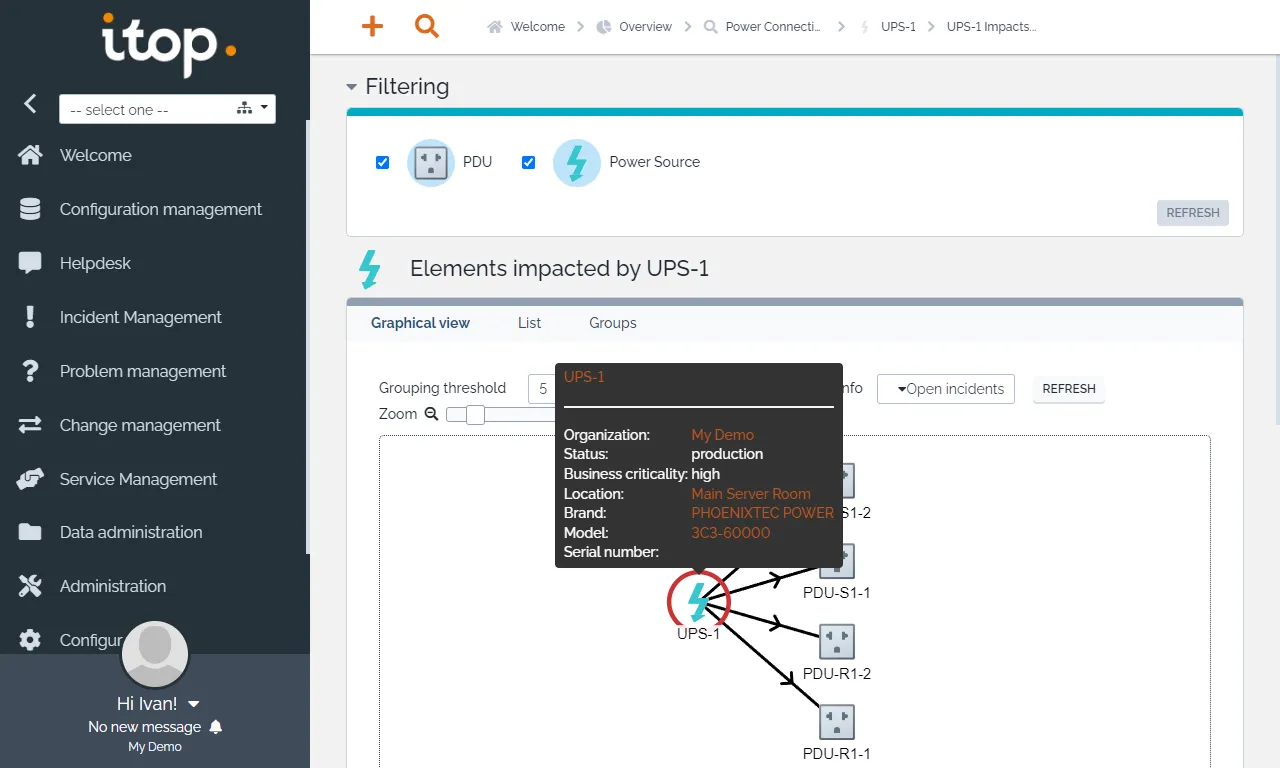

iTop 也有提供 Impacted 與 Depend on 不同視角的拓樸圖，可以輕易地將組態項之間的關係和依賴性畫出並匯出成報告。

今天的分享就到這邊，感謝收看。
