說到 Infrastructure 在機房裡面第一個會讓人聯想到的就是機櫃 Rack，但在開始建立 Rack 或 Enclosure 之前，我們先來了解一下何謂地點 Locations。

一般來說，地點沒有沒有公認的命名規範或唯一識別碼。謹慎規劃地點的建立，您可能需要制定一個命名規範，以避免在組態管理資料庫中出現重複的地點。

建立 Locations
地點對於按地理位置對物件進行分組非常有用，即使在 CMDB 中建立 CI 時地點屬性不是必填字段，也建議您預先建立地點。

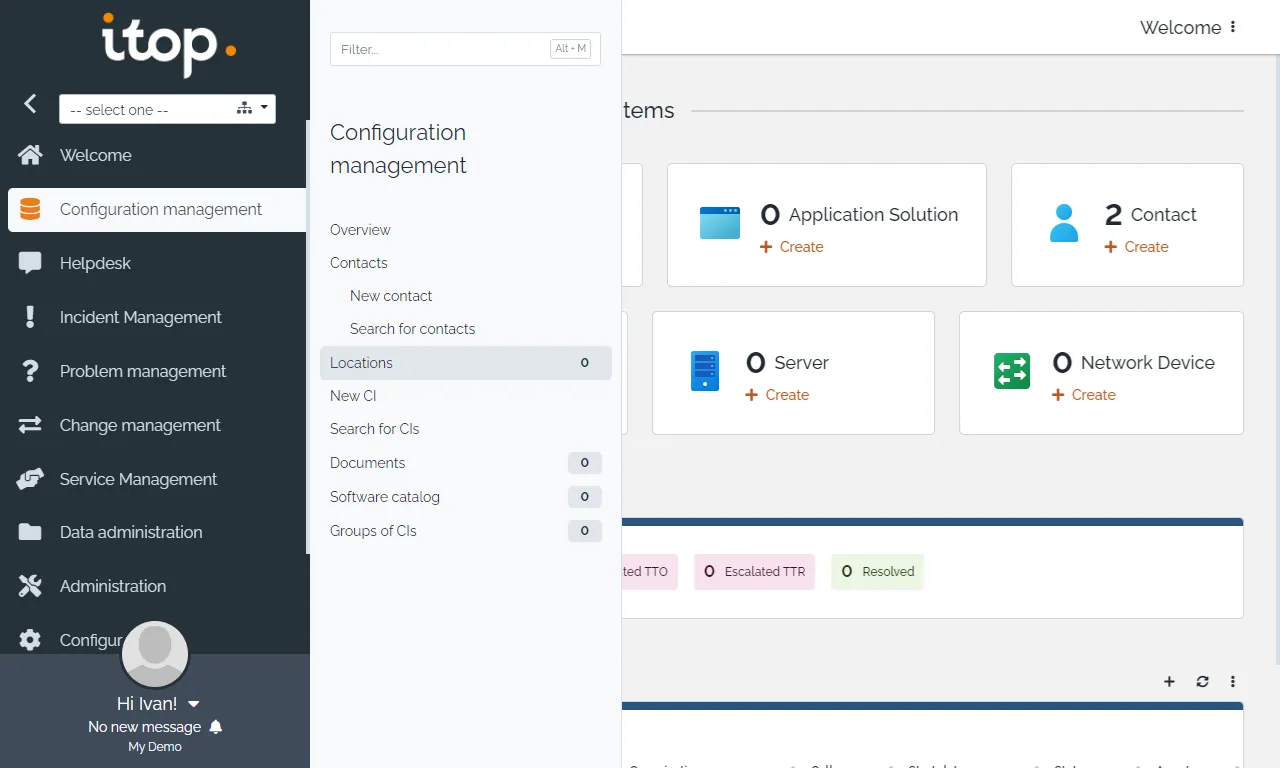

點選 Configuration Management 選單的 Locations

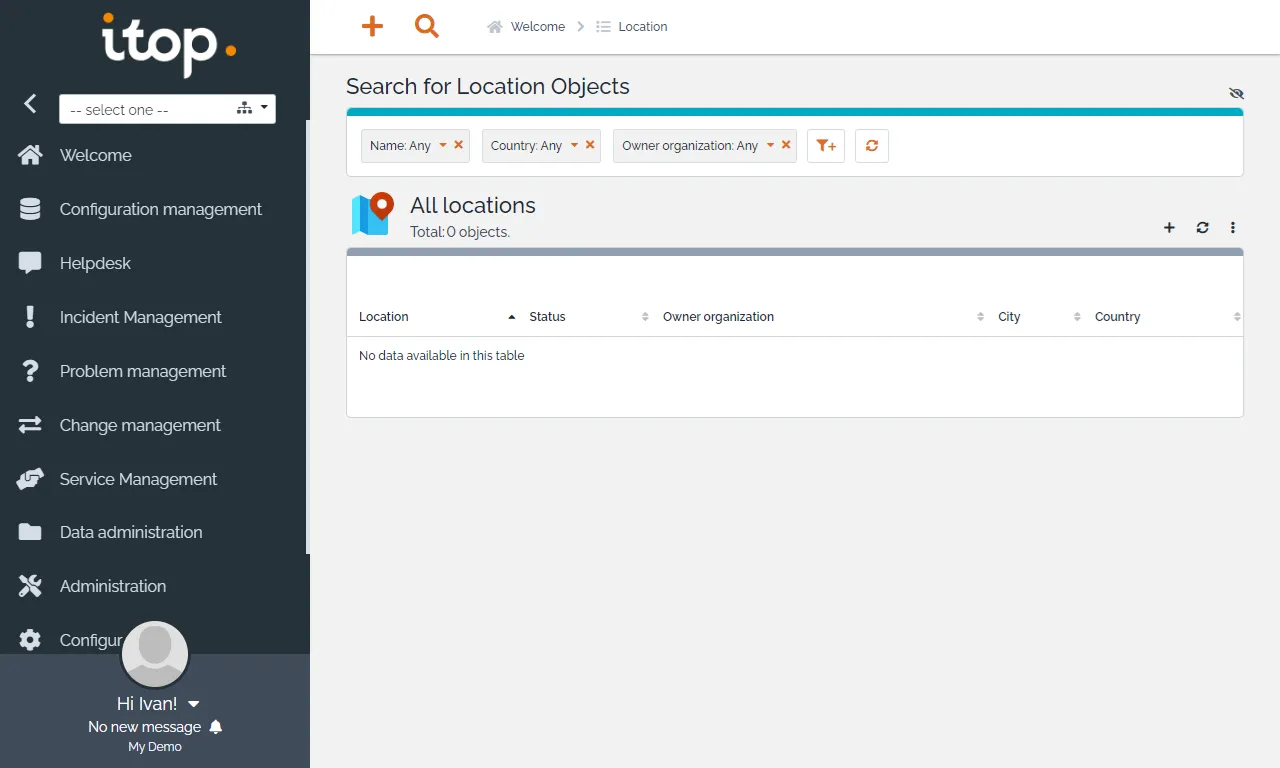

點選右上角的 New 符號

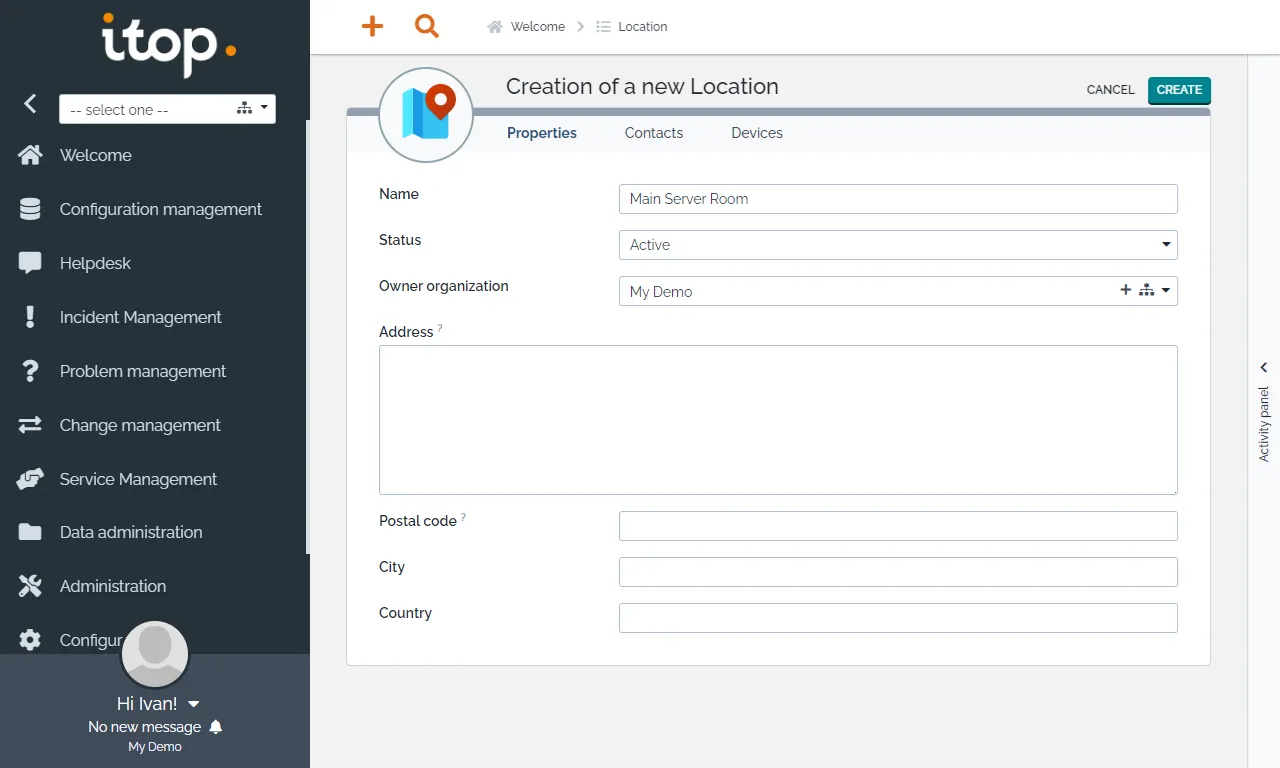

填寫以下資訊

• Name：地點的名稱
• Status：Active
• Owner Organization：所屬組織
• Address：郵遞地址
• Postal Code：郵遞區號
• City：所在城市
• County：所在國家

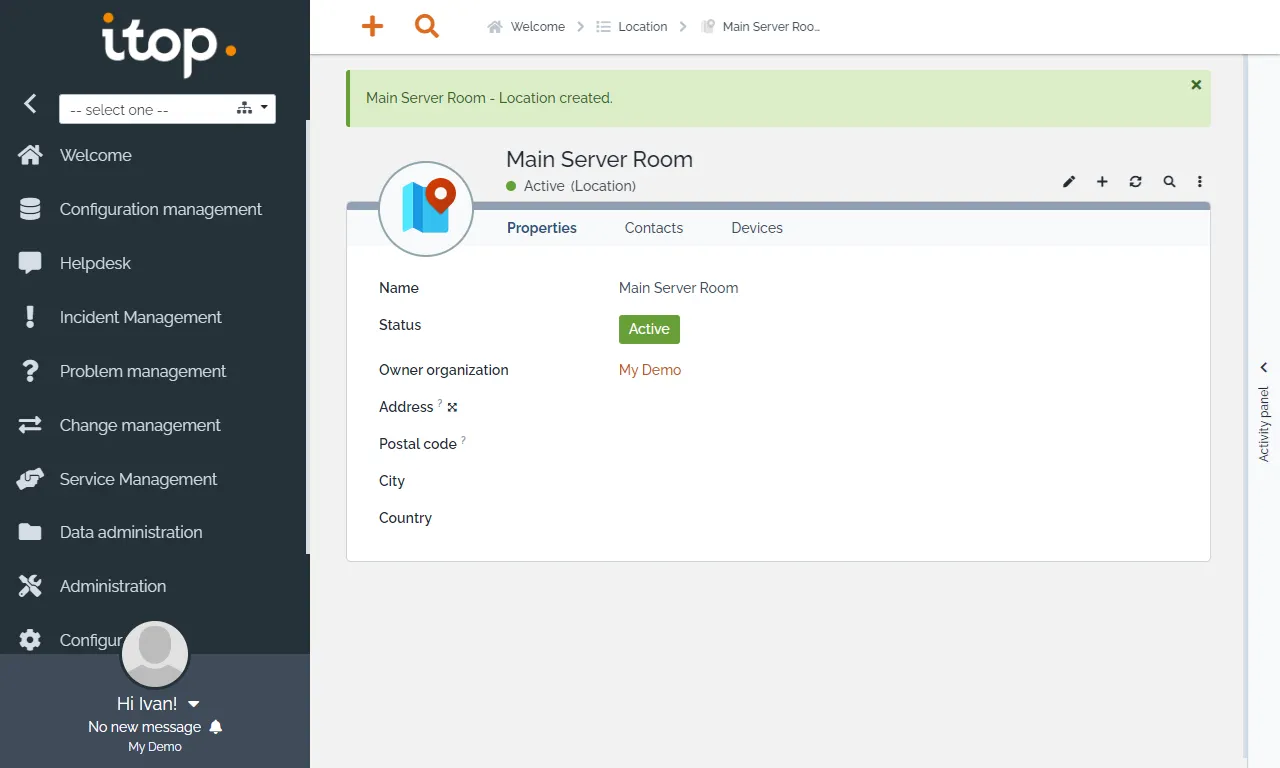

點選 Create，建立地點。

地點建立完成之後，接下來就開始新增一筆 Rack 吧。

我們會依照企業自己的需求進行機櫃空間的配置，通常會把一些較重的弱電設備往下擺放，避免頭重腳輕的擺放方式，導致地震來時劇烈地晃動。

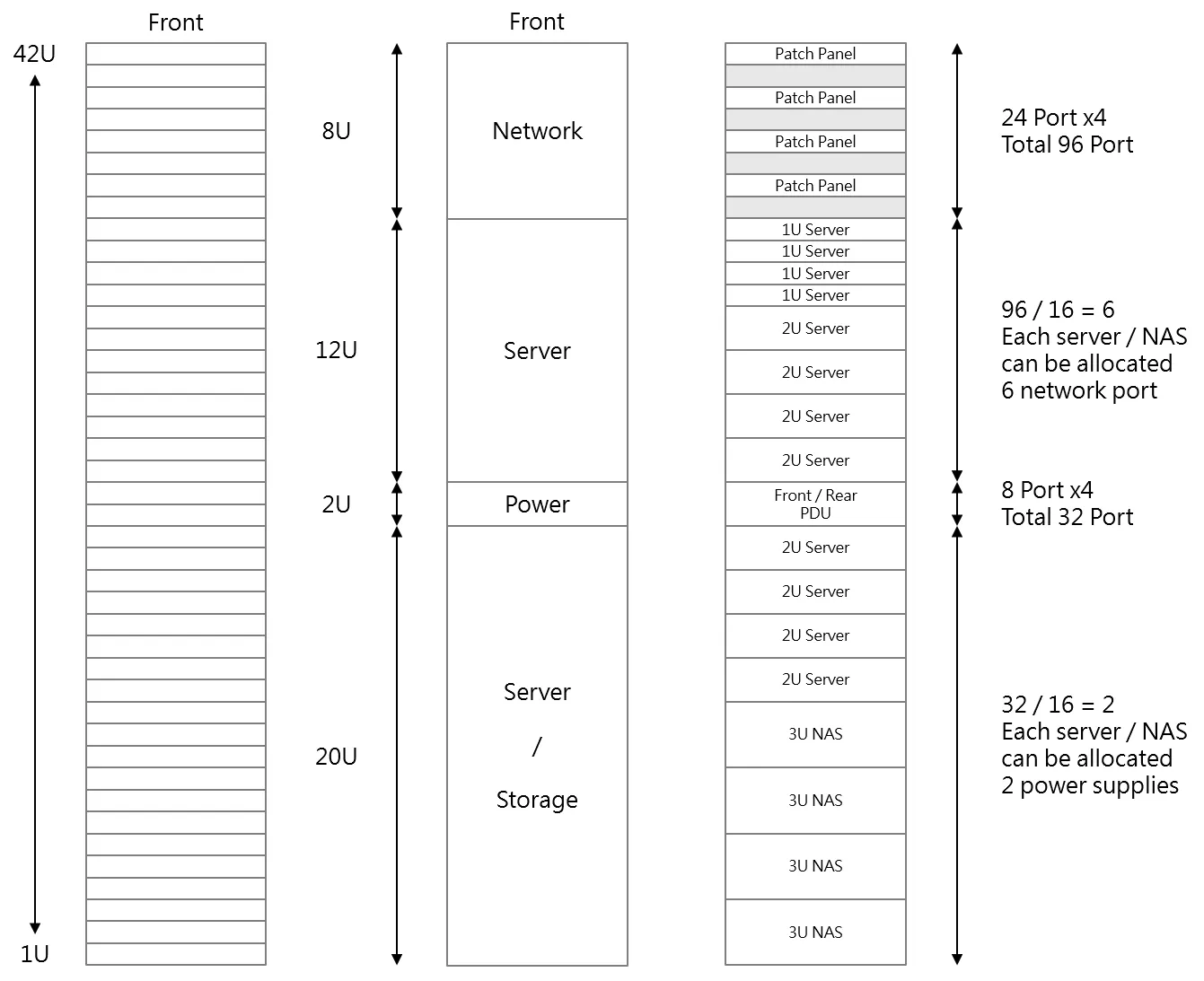

下圖為我常用的規畫方式，除了每台伺服器必須要能分到兩組電源做備援，也可以清楚地算出每台設備最多可以分配多少的網路線。

跳線面板 Patch Panel 可以將所有的線路集中在一個地方，讓機房內的線路更整齊、有條理，減少線路纏繞和混亂的情況。

以下是跳線面板的好處：

• 使得設備之間的連接更加靈活，可以輕鬆地重新配置網路佈局，根據需求增加或移除設備，無需重新佈線。
• 避免了因多次插拔線纜而對交換器連接埠造成的損壞。
• 提高機房的專業形象，也使得機房環境更加整潔美觀。

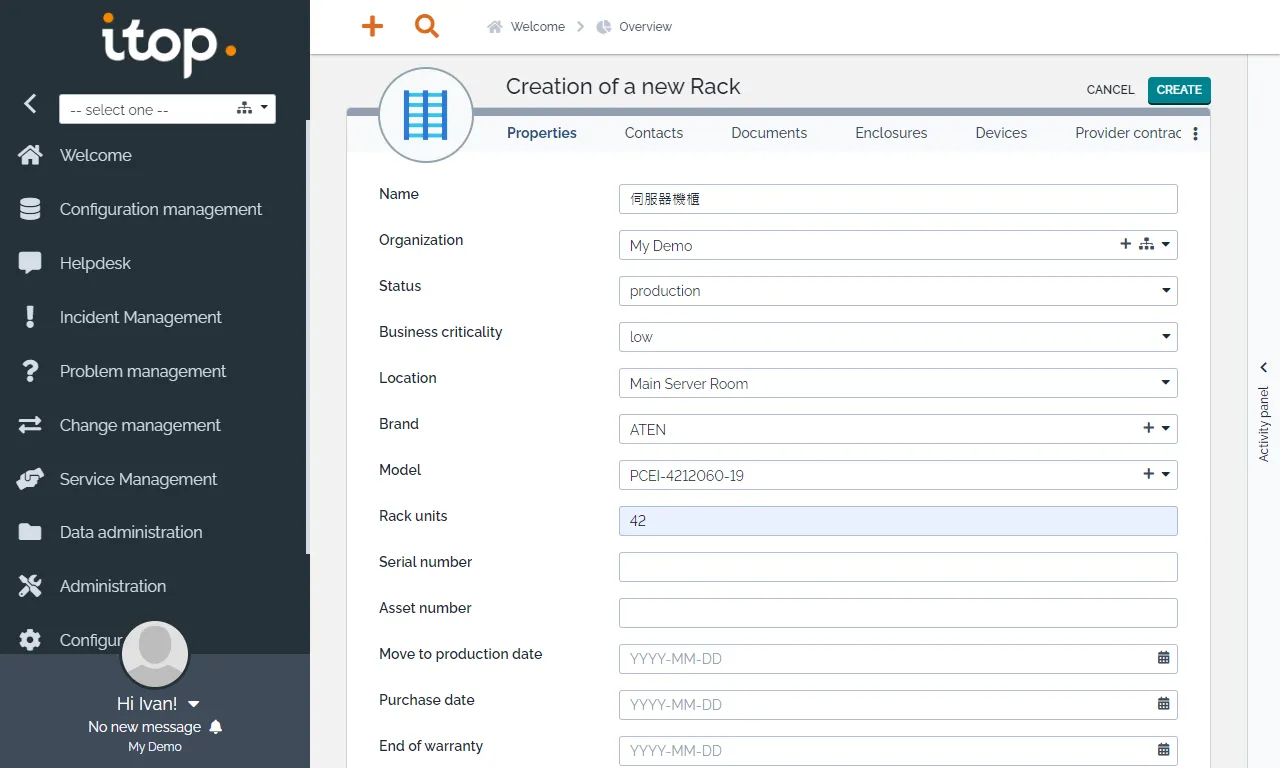

建立 Rack

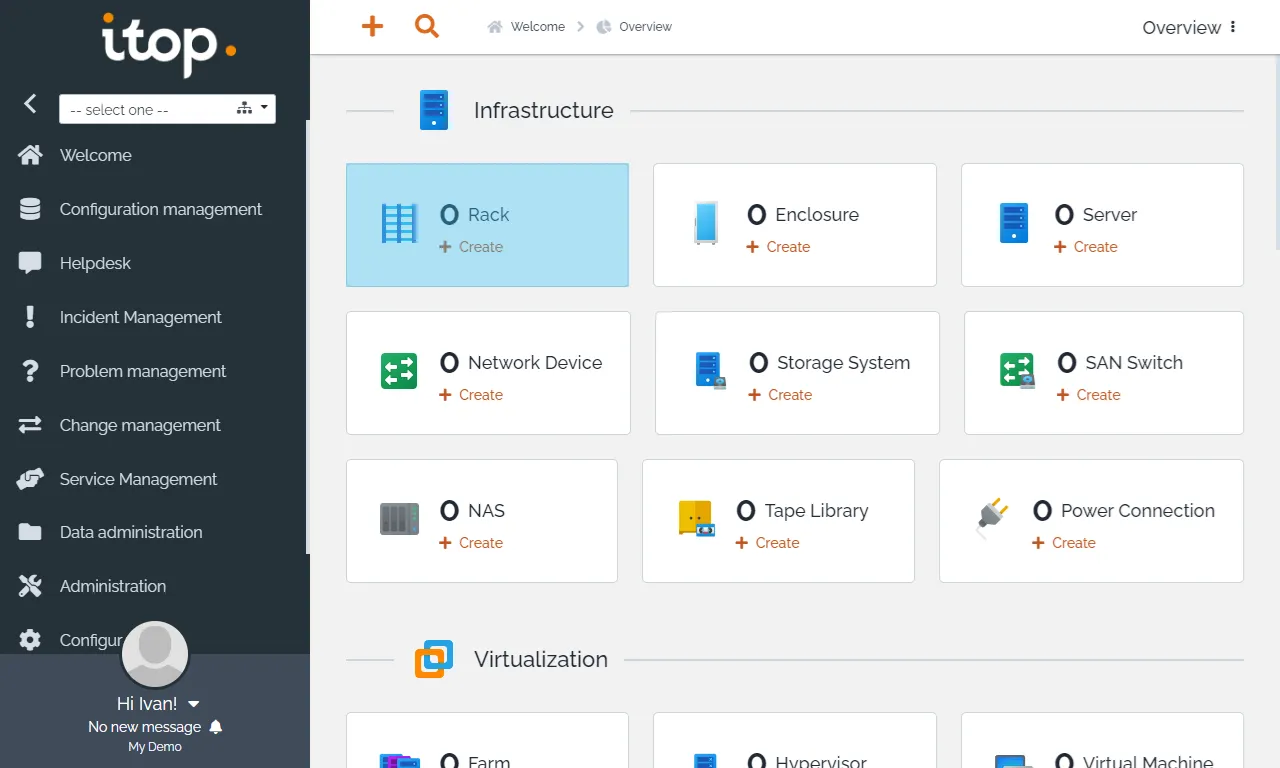

點選 Configuration Management 選單的 Overview

選擇 Rack

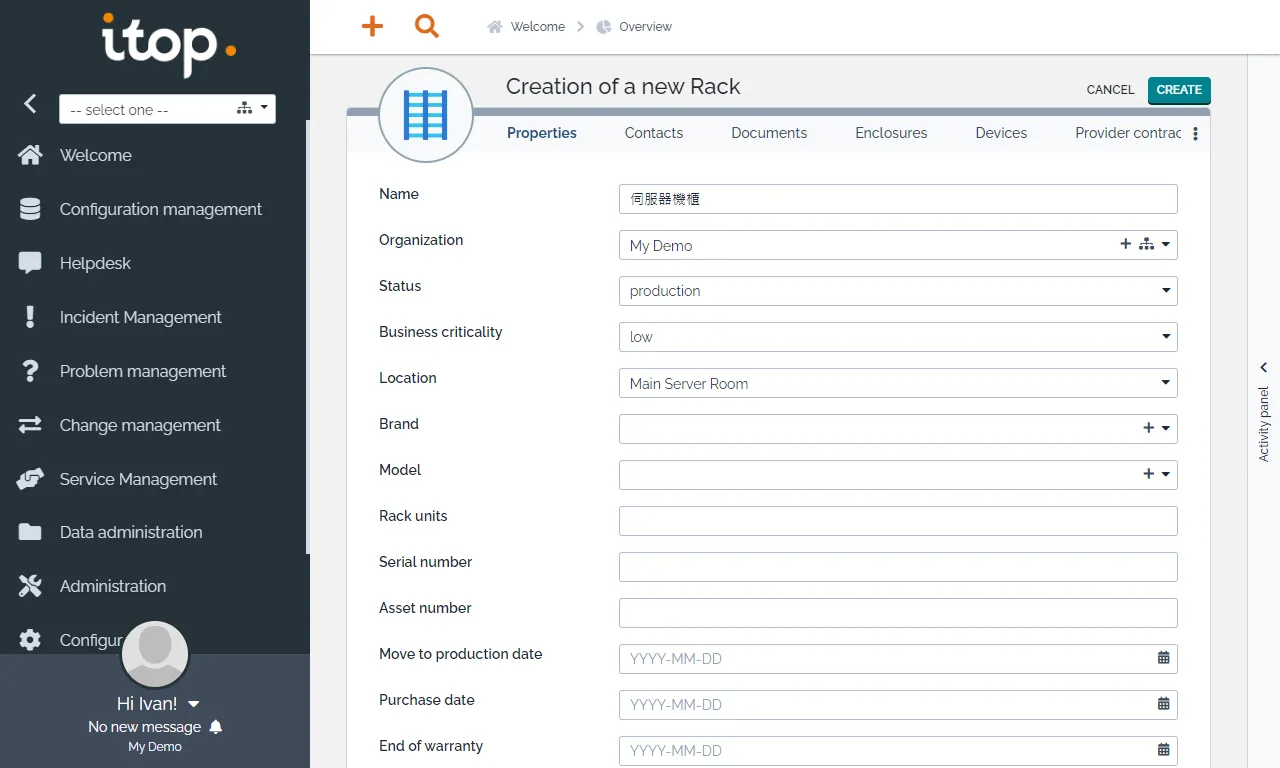

填寫以下資訊

• Name：機櫃的名稱，通常會用英文字母或數字替機櫃進行編號。
• Organization：所屬組織
• Status：Production
• Business Criticality：Low
• Location：選擇剛剛建立的地點，例如 Main Server Room。

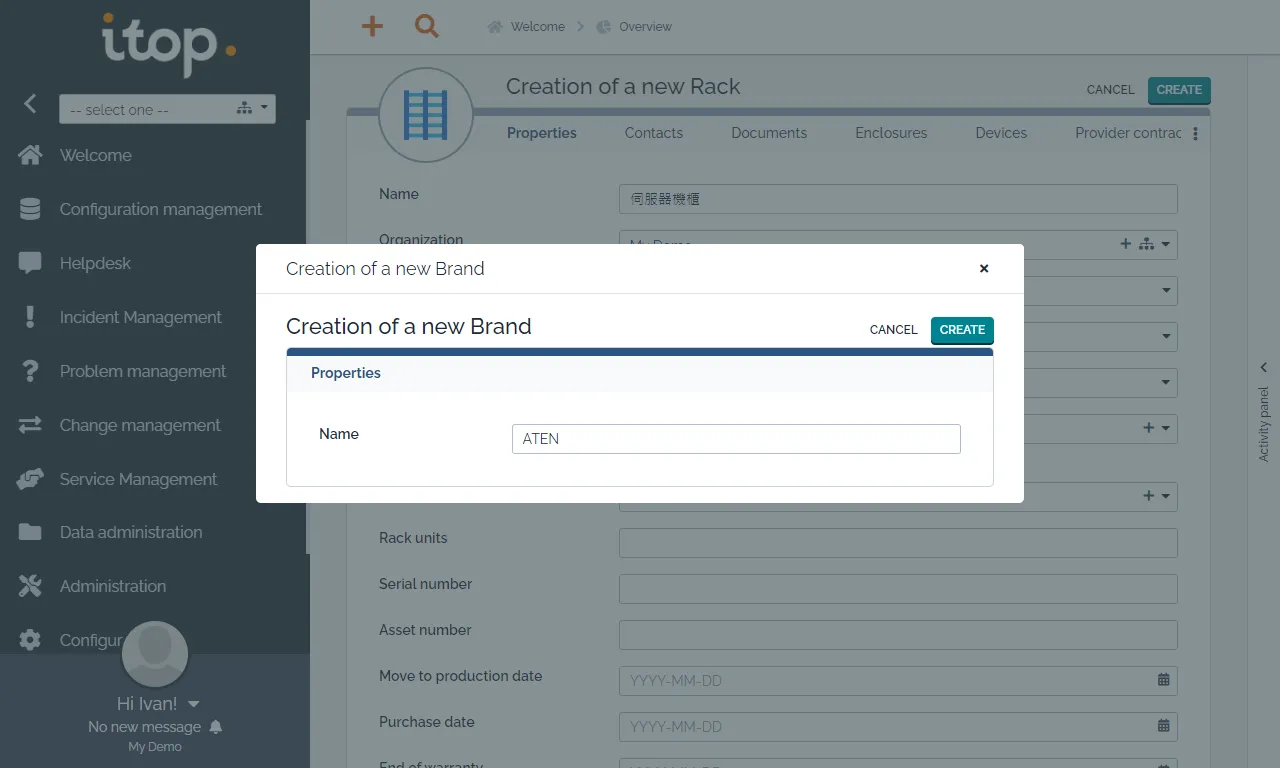

• Brand：點選右邊的 New 符號，輸入機櫃的品牌，例如 ATEN。

• Model：點選右邊的 New 符號，輸入機櫃的型號。

• Rack Units：機櫃的 U 數，例如 42 U。

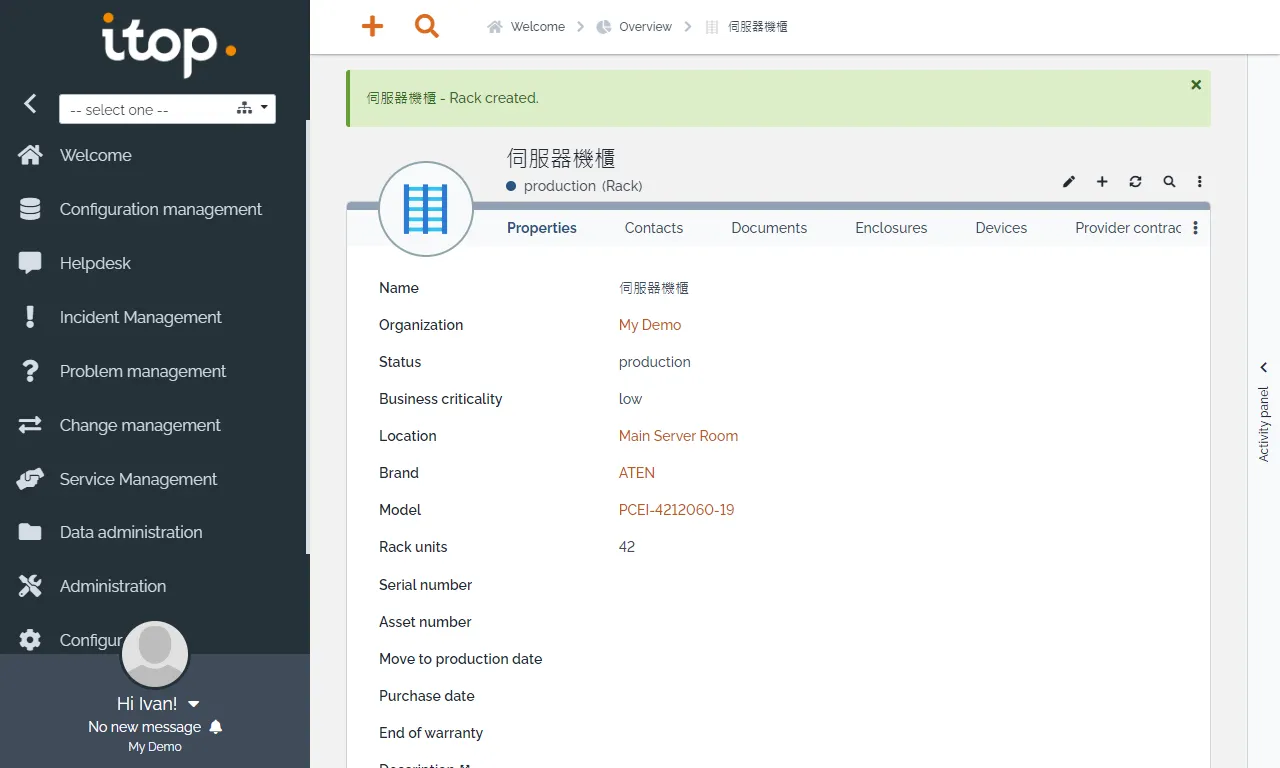

點選 Create，建立機櫃。

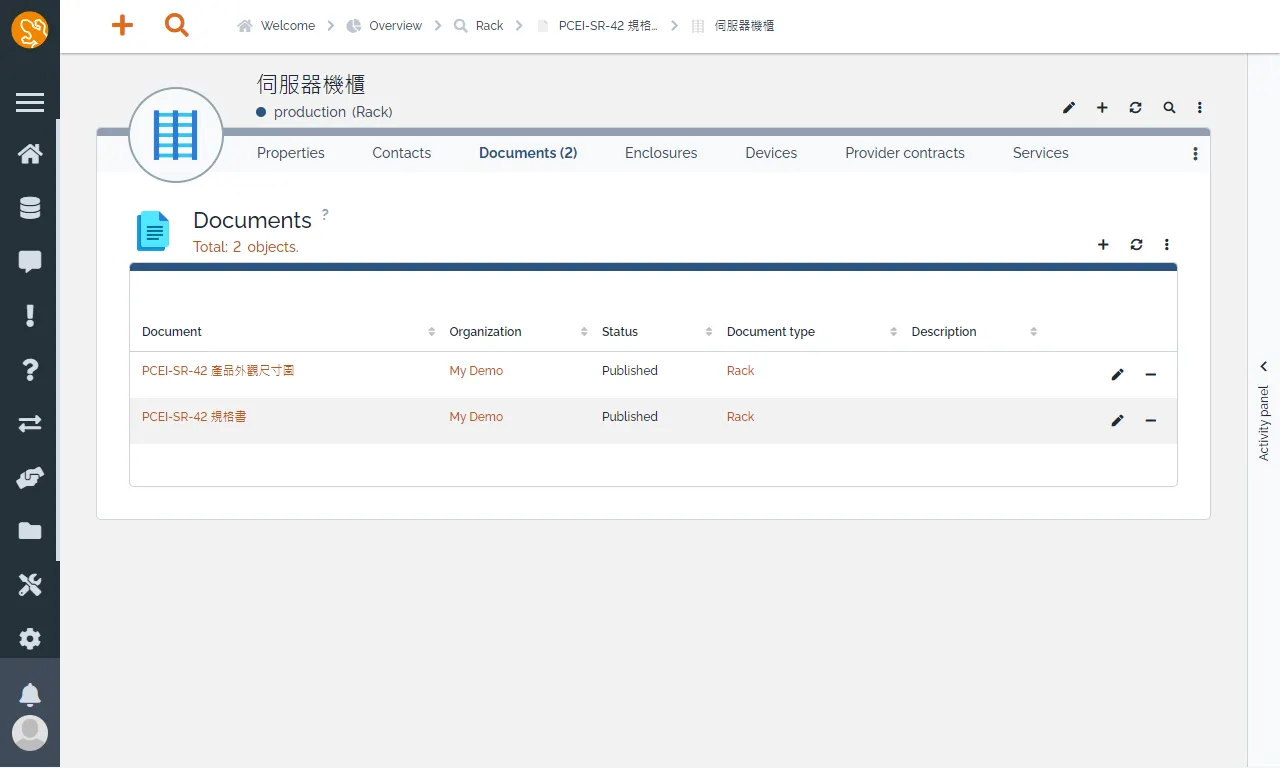

可以在 Documents 頁面上傳該機櫃的相關文件，例如規格書與產品外觀尺寸圖。

這對於需要從 CMDB 的多個地方參考的處理說明或技術文檔等非常有用。

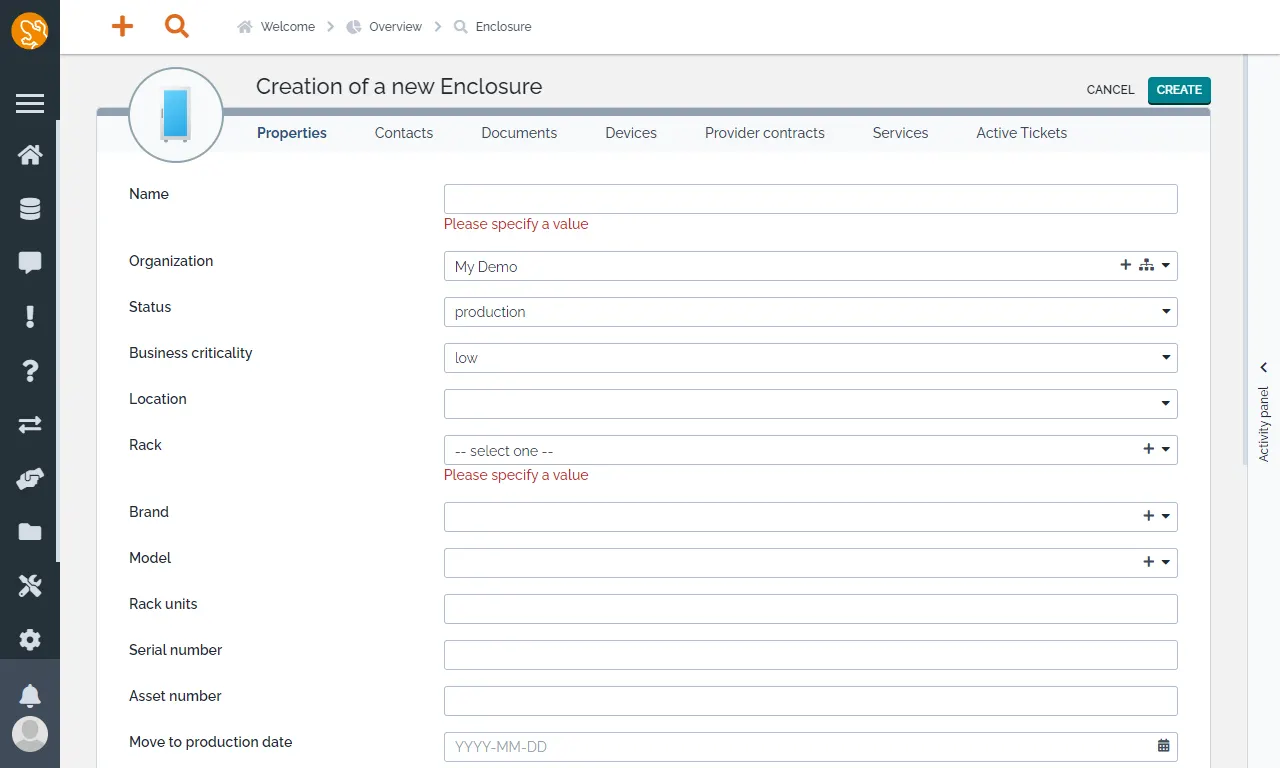

建立 Enclosure
Enclosure 通常是指配有門和側板的櫃子，可以被安裝在機櫃內或直接安裝在牆上。由於 Enclosure 在台灣比較不常見，我們就不多做介紹。

值得注意的是，在 iTop 中 Enclosure 必須安裝在 Rack 裡面，沒辦法像 Rack 一樣單獨存在。

下一篇我們將介紹 iTop 的 Power Connection，也就是電源連接的組態的介紹，電力來源絕對是機房內最重要的議題。

今天的分享就到這邊，感謝收看。
