儲存系統 (Storage System) 在 iTop 是用來描述任何可以連接到儲存區域網路(Storage Area Network，簡稱 SAN) 或乙太網路的儲存系統。

Storage System 常見使用情境包括提供企業級資料庫所需的高性能和低延遲存儲解決方案，以及為虛擬化環境提供主機容錯移轉之高可用性應用。

基於這些需求，我們往往需要在區域網路中獨立出一個專門用於存儲的網路，例如使用光纖介面卡、光纖纜線和光纖交換器等設備，以實現伺服器與存儲設備之間的快速存取。

建立 SAN Switch

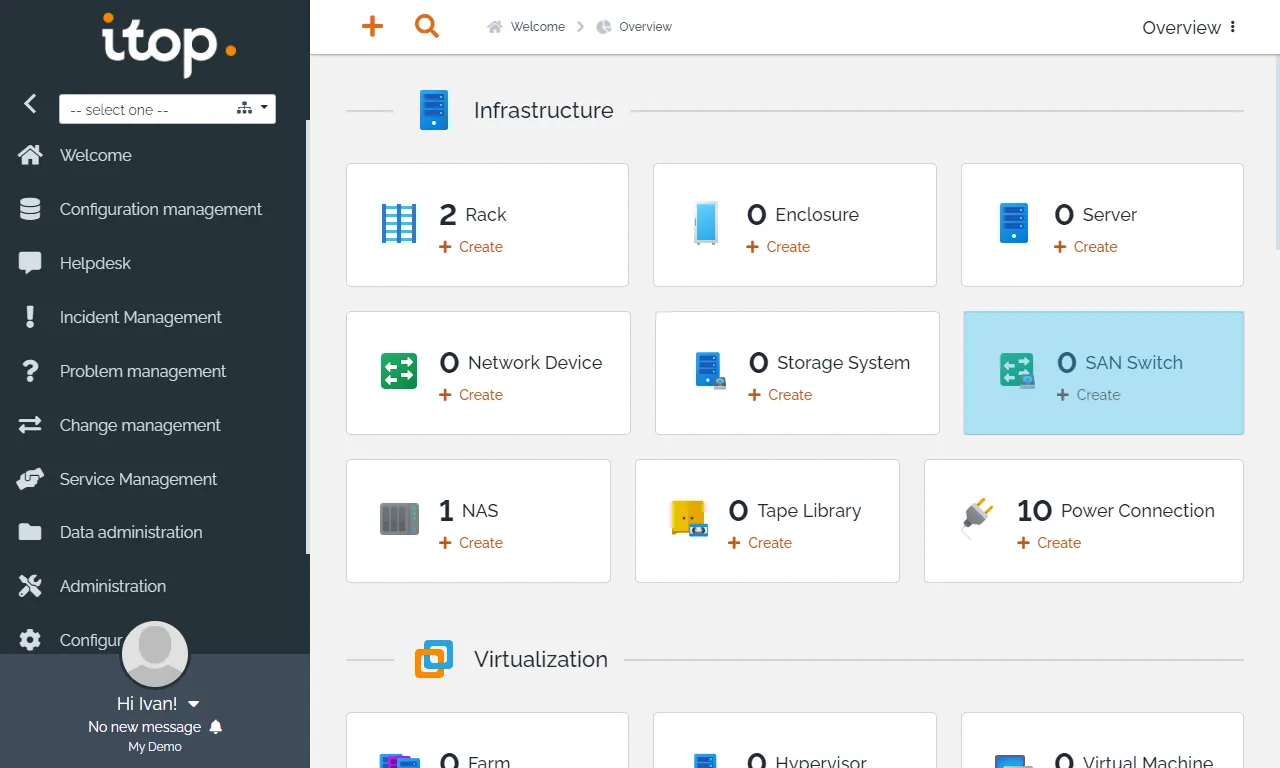

點選 Configuration Management 選單的 Overview，點選 SAN Switch。

填寫以下資訊
General Information

• Name：SAN Switch 的名稱
• Organization：所屬組織
• Status：Production
• Business Criticality：High
• Location：選擇所在的地點，例如 Main Server Room。
• Rack：選擇所在的機櫃

More Information

• Brand：輸入 SAN Switch 的品牌，例如 HPE。
• Model：點選右邊的 New 符號，輸入 SAN Switch 的型號，例如 SN3600B。
• Management IP：SAN Switch 的管理 IP
• Rack Units：SAN Switch 的 U 數，例如 1U。

Power Supply

• PowerA/B Source：分別選擇不同的電源

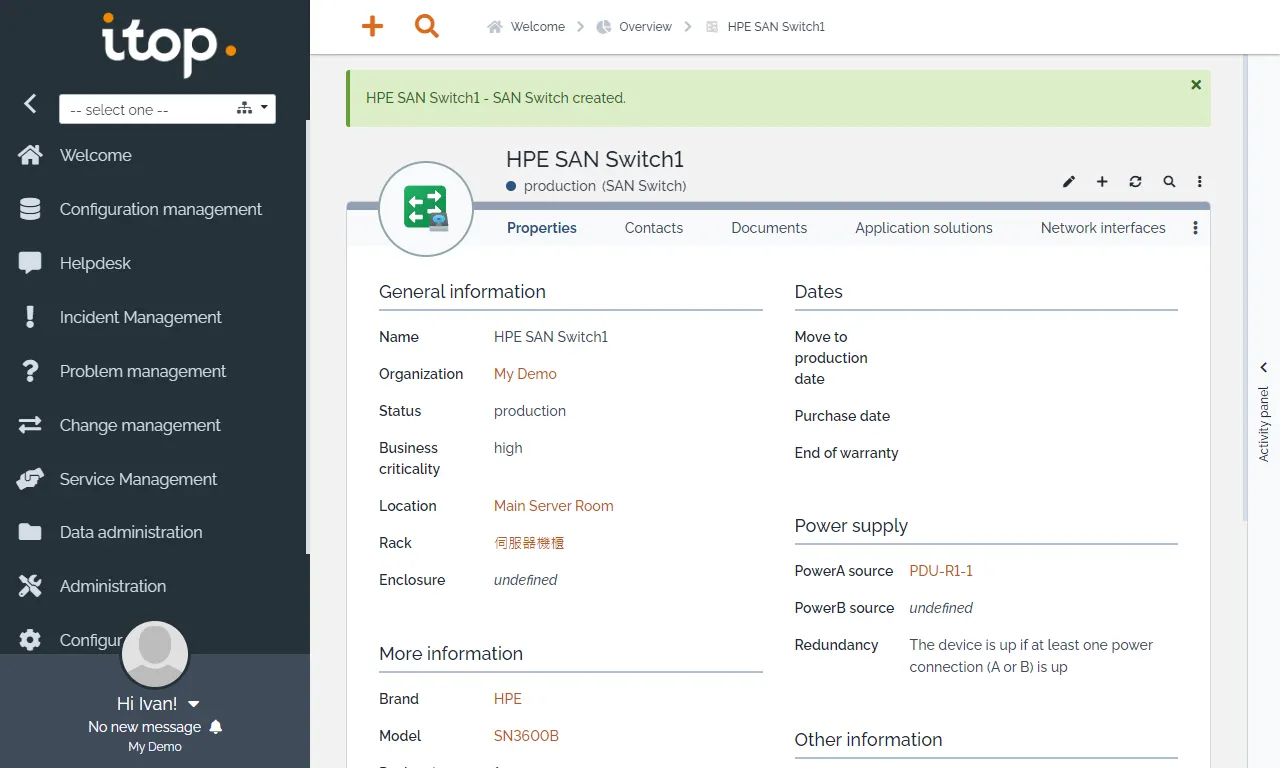

點選 Create，建立 SAN Switch。

我們分別建立兩台 SAN Switch 進行備援

建立 Storage System

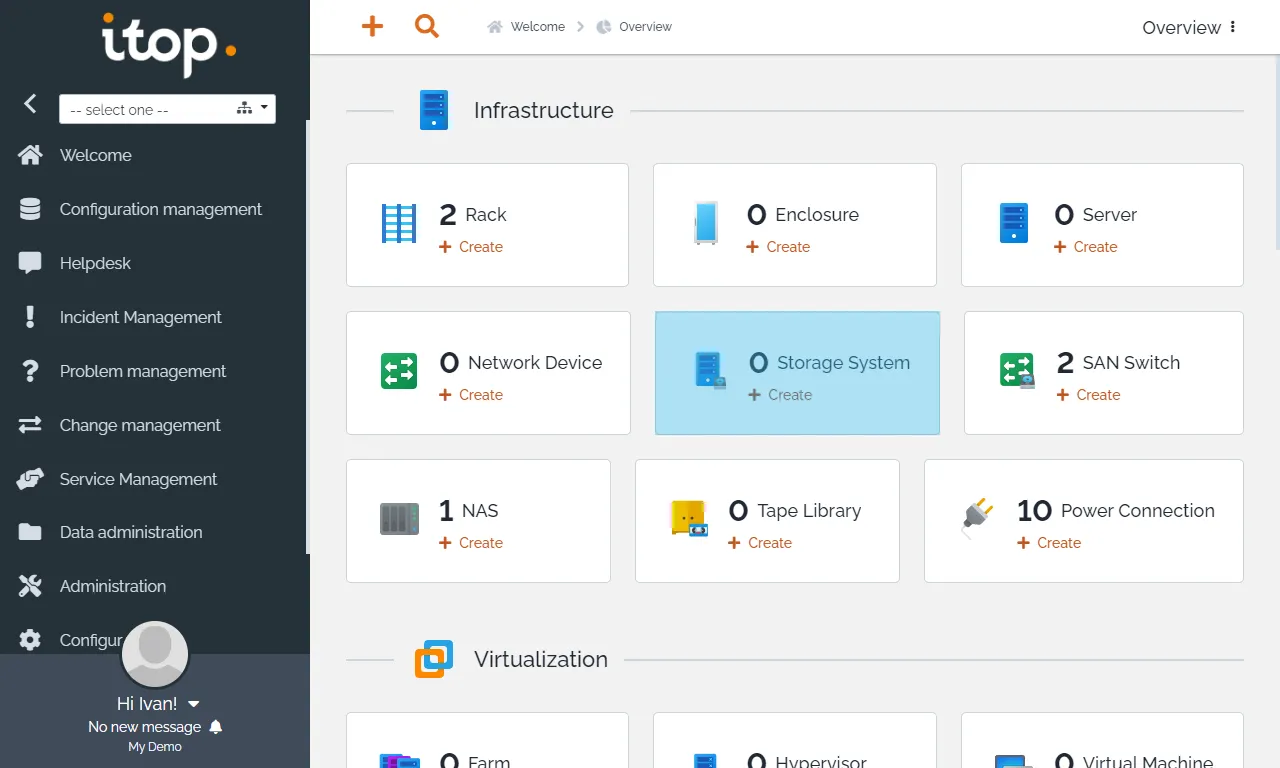

點選 Configuration Management 選單的 Overview，點選 Storage System。

填寫以下資訊
General Information

• Name：Storage System 的名稱
• Organization：所屬組織
• Status：Production
• Business Criticality：High
• Location：選擇所在的地點，例如 Main Server Room。
• Rack：選擇所在的機櫃

More Information

• Brand：輸入 Storage System 的品牌，例如 Synology。
• Model：輸入 Storage System 的型號，例如 FS6400。
• Management IP：Storage System 的管理 IP
• Rack Units：Storage System 的 U 數，例如 2U。

Power Supply

• PowerA/B Source：分別選擇不同的電源

點選 Create，建立 Storage System。

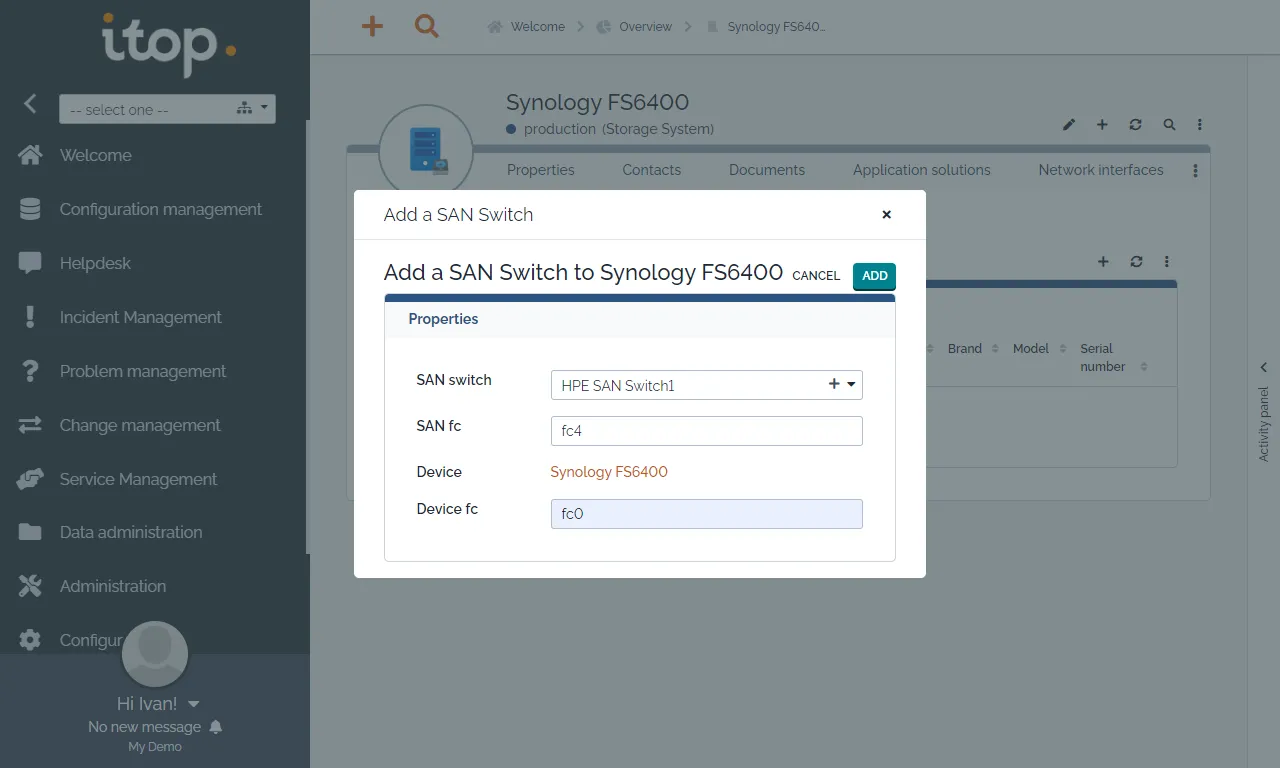

可以在 SAN Switch 頁面，新增與 SAN Switch 連接的 Port。

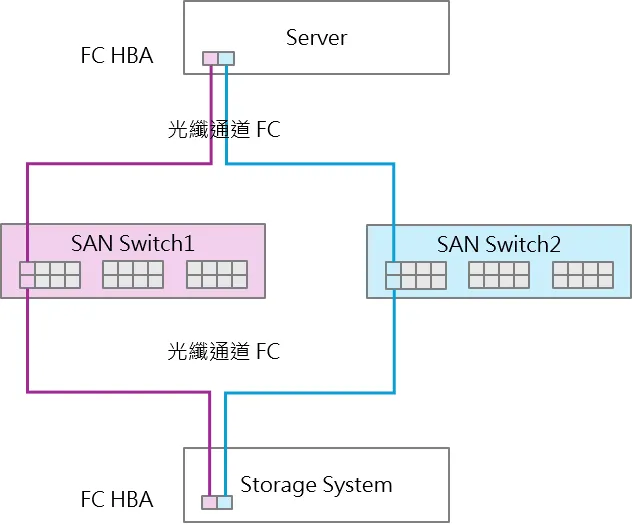

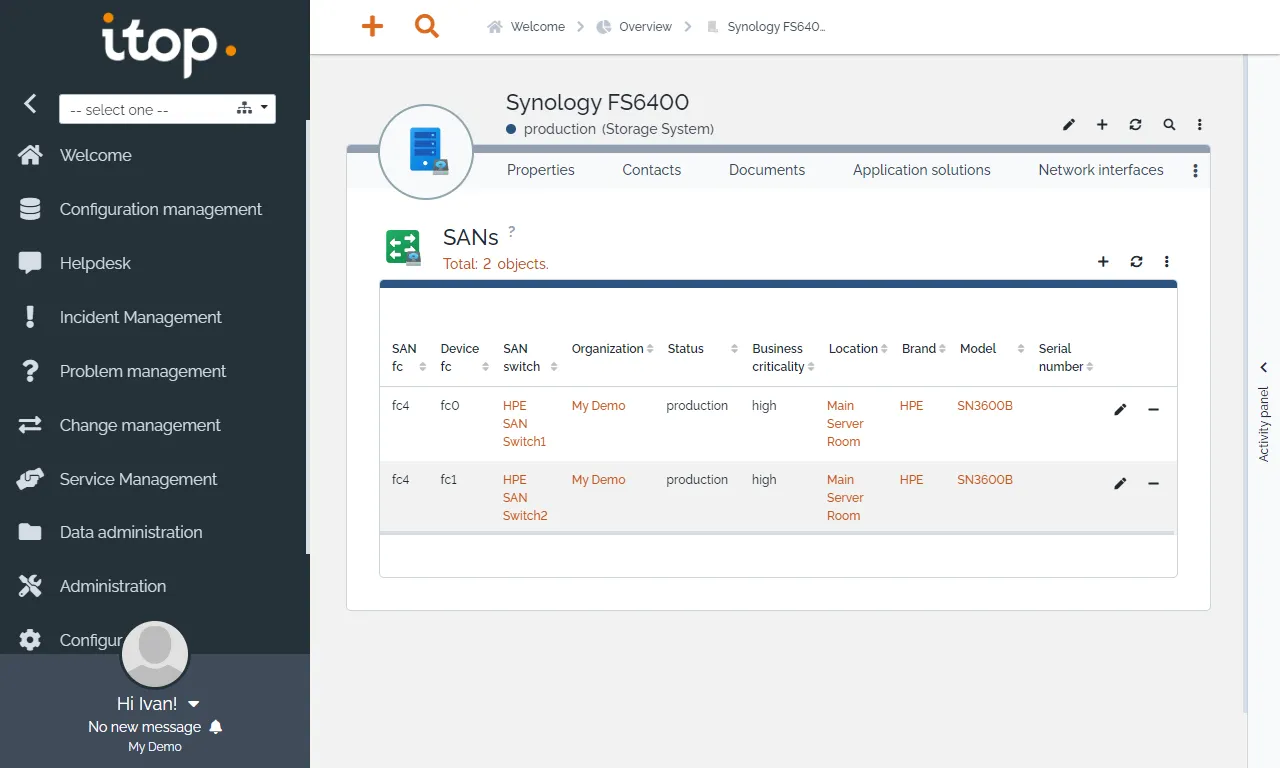

例如 Synology FS6400 的 fc0 Port 與 SAN Switch1 的 fc4 Port 連接，而 Synology FS6400 的 FC HBA 的 fc1 Port 則與 SAN Switch2 的 fc4 Port 連接。

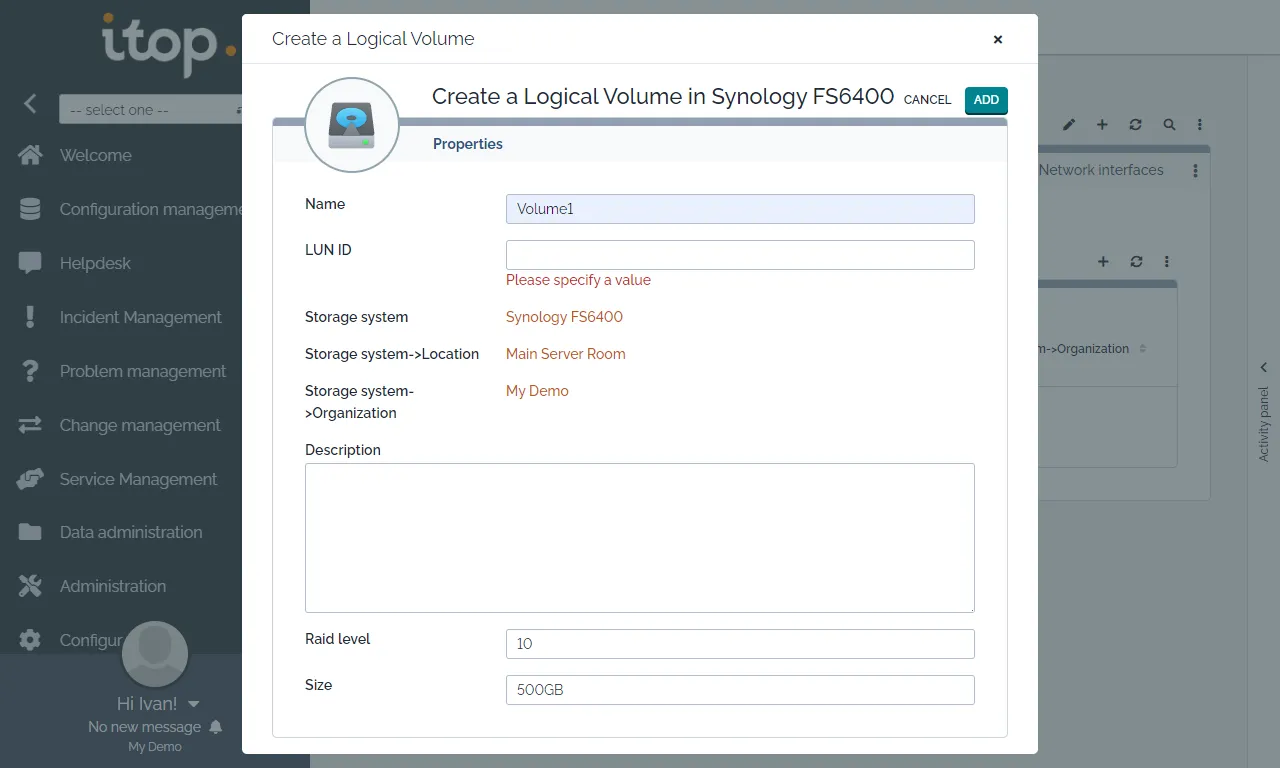

可以在 Logical Volumes 頁面，建立該 Storage System 所有的 Logical Volume 相關資訊，例如 LUN ID、Raid Level 與 Size。

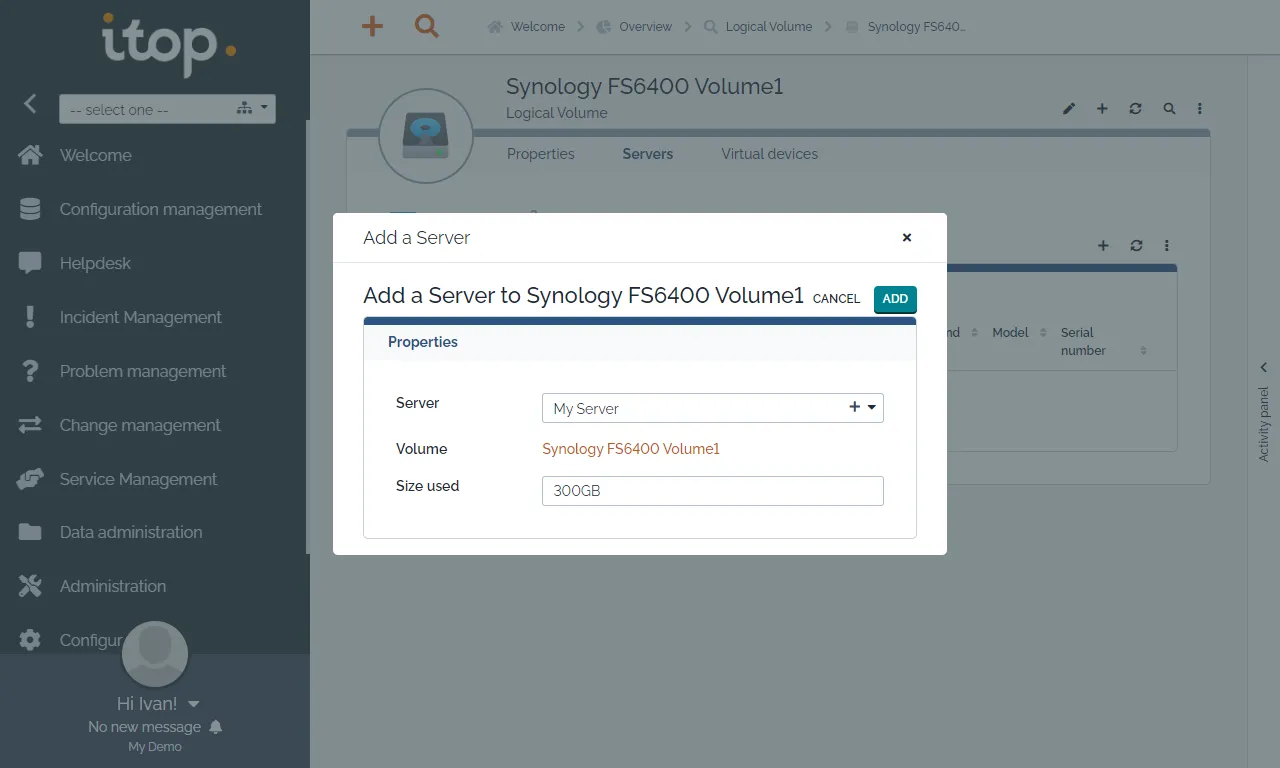

點選 Logical Volume 名稱，可以在 Servers 頁面，連接該 Logical Volume 所掛載的 Server。

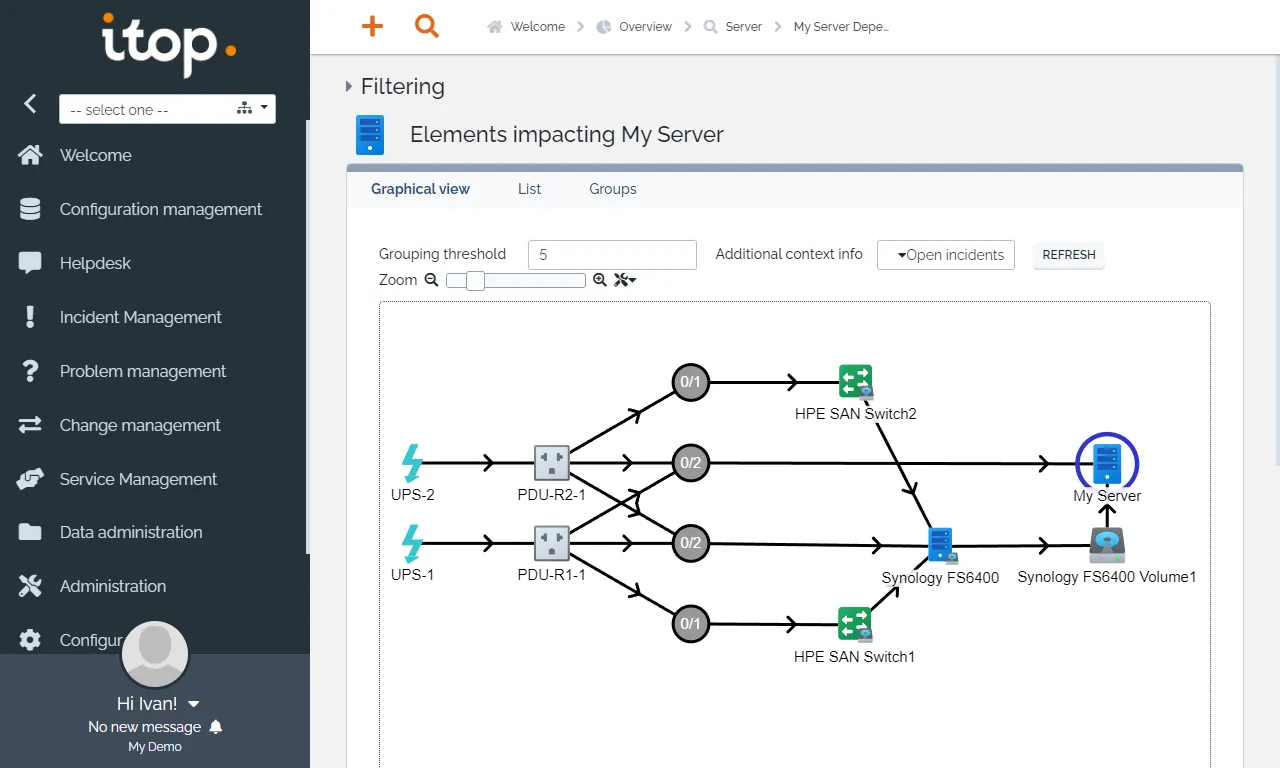

iTop 也有提供 Impacted 與 Depend on 不同視角的拓樸圖，可以輕易地將組態項之間的關係和依賴性畫出並匯出成報告。

今天的分享就到這邊，感謝收看。
