iTop 組態管理 Network Device - Infrastructure

  • 分享至 

  • xImage
  •

網路設備在企業基礎設施中扮演著關鍵角色,它們確保了企業內部和外部的數據通訊、服務存取與日常的業務運作。

常見的網路設備包括以下幾類:

  • 防火牆 (Firewall):防火牆保護企業網絡免受外部威脅,監控和控制網絡流量以防止未經授權的訪問。
  • 路由器 (Router):用於連接不同的網路,負責在網路之間轉發資料包,確保資料能夠從來源主機傳送到目的主機。
  • 交換機 (Switch):在企業內部網絡中,交換機負責將數據在不同設備之間傳遞,提高網路的效率和性能。
  • 無線存取點(Access Point, AP):提供無線網絡連接,使員工能夠在辦公空間內自由移動並訪問企業資源。

網路設備 (Network Device) 在 iTop 是用來描述任何類型的網路設備,例如防火牆、路由器、交換器與無線存取點等等。

建立 Network Device

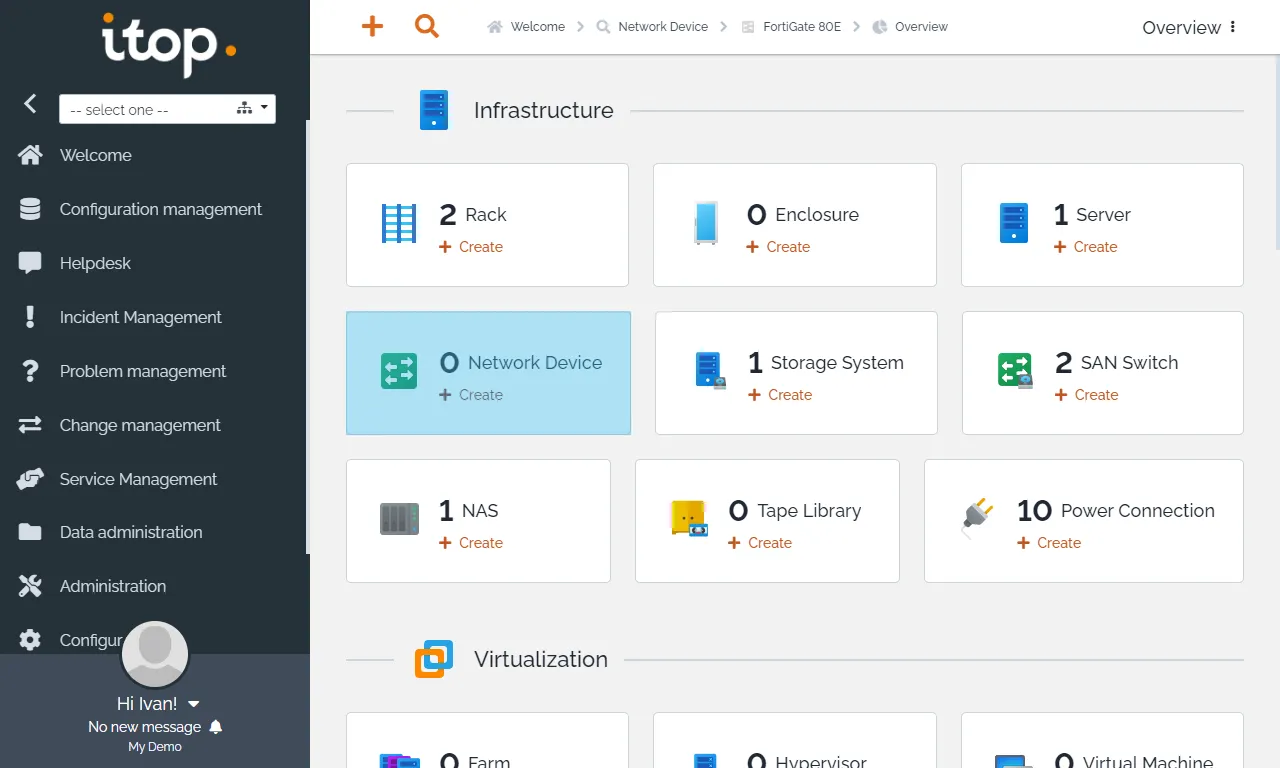

點選 Configuration Management 選單的 Overview,點選 Network Device。

填寫以下資訊
General Information

  • Name:Network Device 的名稱
  • Organization:所屬組織
  • Status:Production
  • Business Criticality:High
  • Location:選擇所在的地點,例如 Main Server Room。
  • Rack:選擇所在的機櫃

More Information

  • Network Type:輸入 Network Device 的類型
  • Brand:輸入 Network Device 的品牌
  • Model:點選右邊的 New 符號,輸入 Network Device 的型號。
  • IOS version:網際網路作業系統的版本
  • Management IP:Network Device 的管理 IP
  • Rack Units:Network Device 的 U 數,例如 1U。

Power Supply

  • PowerA/B Source:分別選擇不同的電源

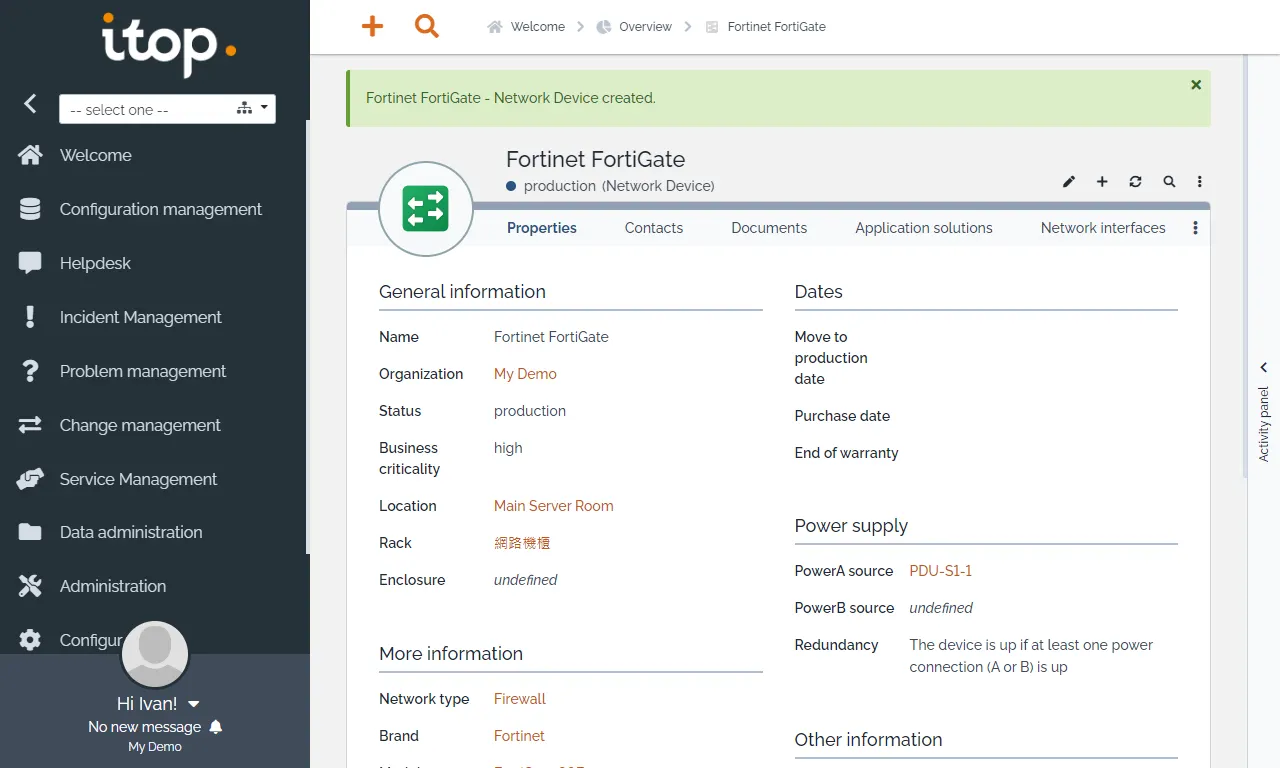

建立 FortiGate 80E 提供 Firewall 與 Router 的功能

建立 FortiSwitch 224E 扮演 Access Switch 的功能

建立 Aruba IAP-305 扮演 Access Point 的功能

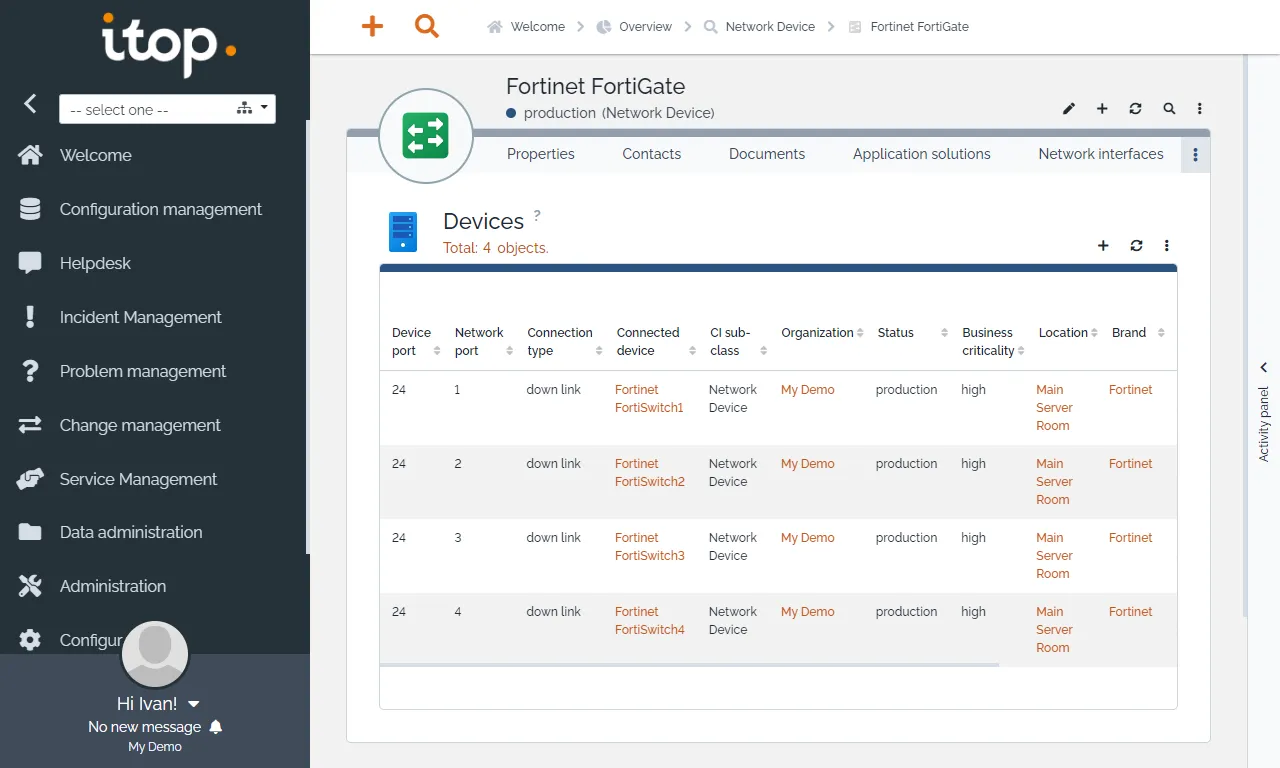

可以在 Devices 頁面,新增與 Network Device 連接的 Port。

  • Connected Device:Fortinet FortiSwitch1
  • Device port:第 24 Port
  • Network device:Fortinet FortiGate
  • Network port:第 1 Port
  • Connection type: Down Link 或 Up Link

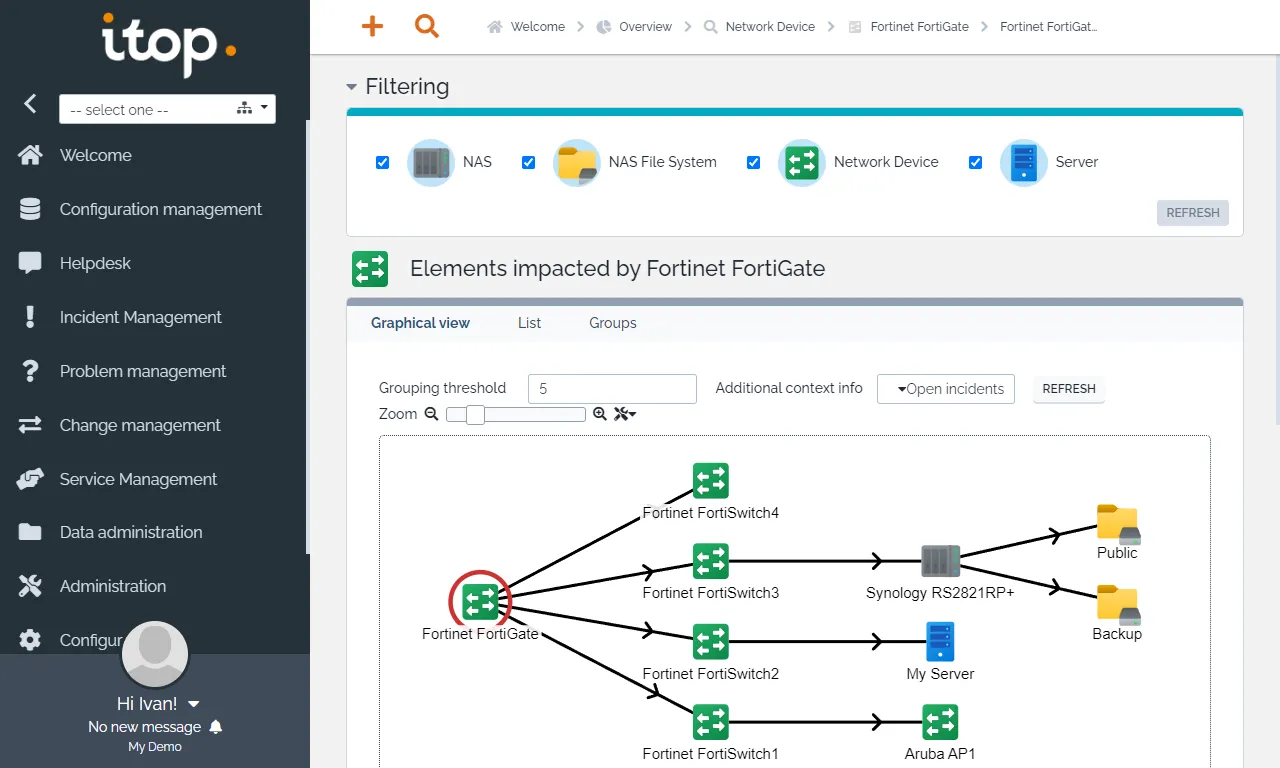

iTop 也有提供 Impacted 與 Depend on 不同視角的拓樸圖,可以輕易地將組態項之間的關係和依賴性畫出並匯出成報告。

Combodo 也有另外一個開源的 IPAM 解決方案叫做 TeemIP 可以與 iTop 進行整合。

IPAM
TeemIP 為網路管理員提供了一個簡便且強大的解決方案,用於管理 IPv4 和 IPv6 計劃、子網路空間及 IP,並符合最佳的 IP 管理實踐。

  • 可管理多個客戶或組織,TeemIP 支援重疊的 IP 空間。
  • 透過階層式網路區塊定義 IP 計劃
  • 將 IP 區塊從上層組織分派至下層組織
  • 在預定義的網路區塊內管理子網路
  • 將 IP 範圍附加到子網路
  • 註冊 IP 並清楚檢視 IP 空間的使用情況

提升 iTop 的 CMDB 功能

  • 將 IP 與可連接設備關聯
  • 管理 DNS 網域、WAN 連結、AS 號碼與 VRF 等等。

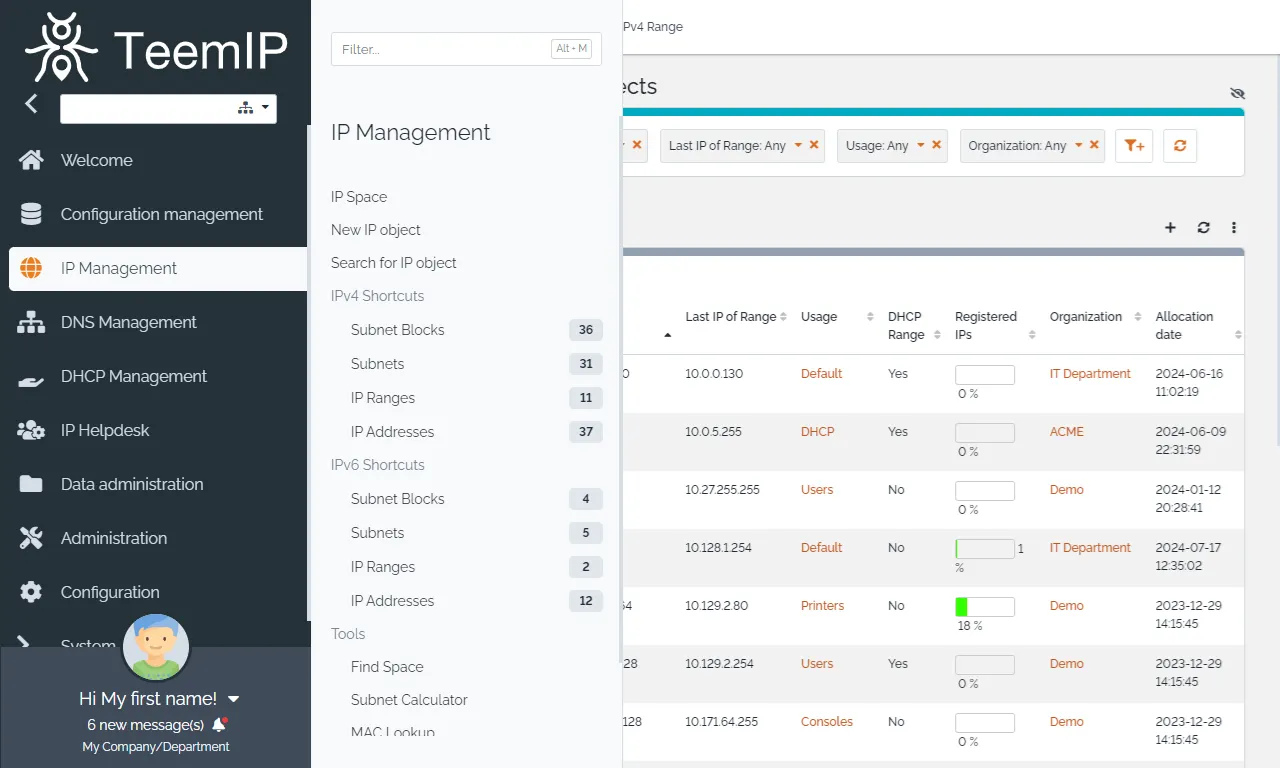

IP Management

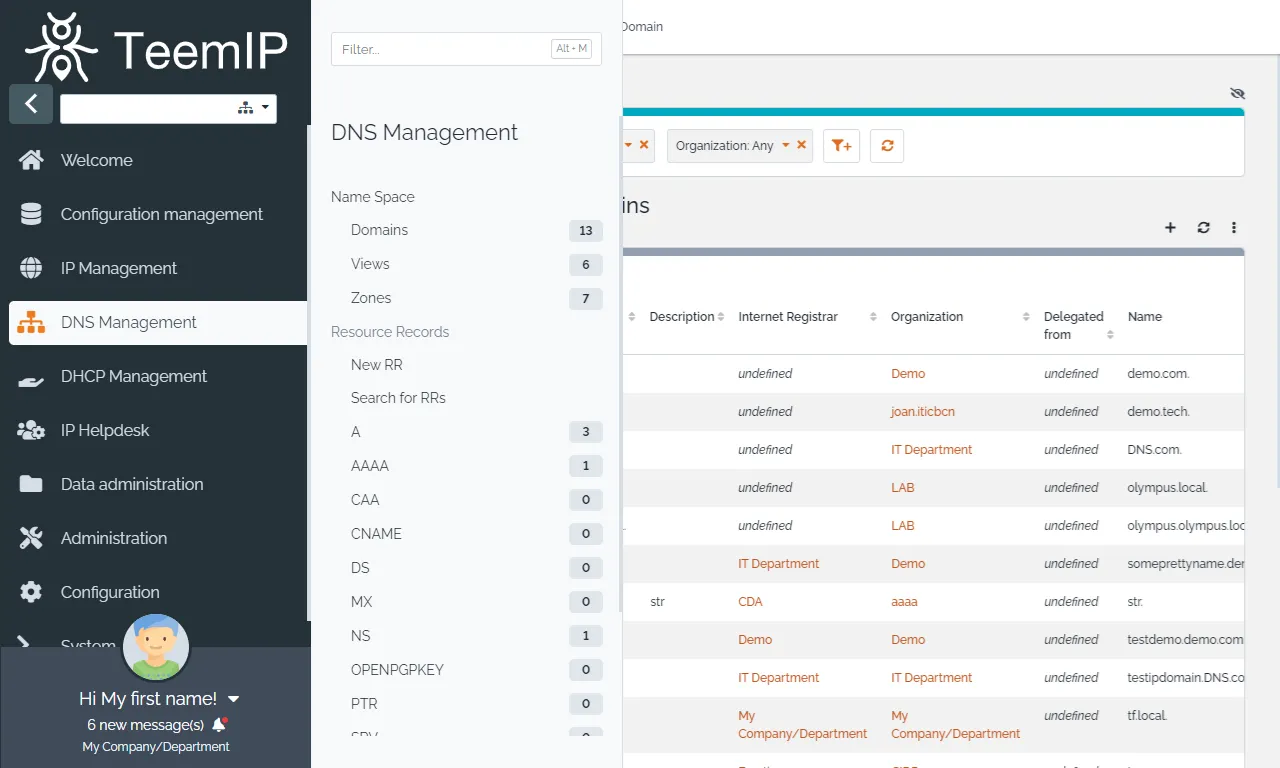

DNS Management

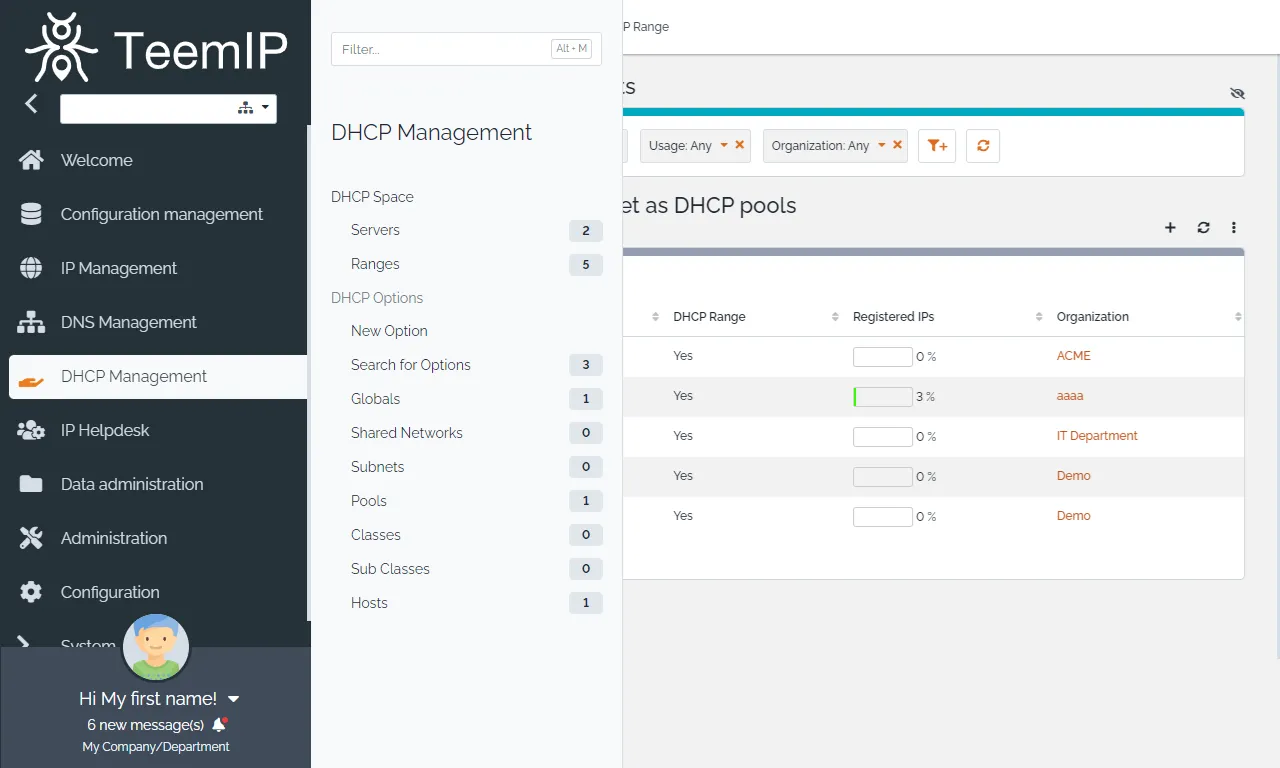

DHCP Management

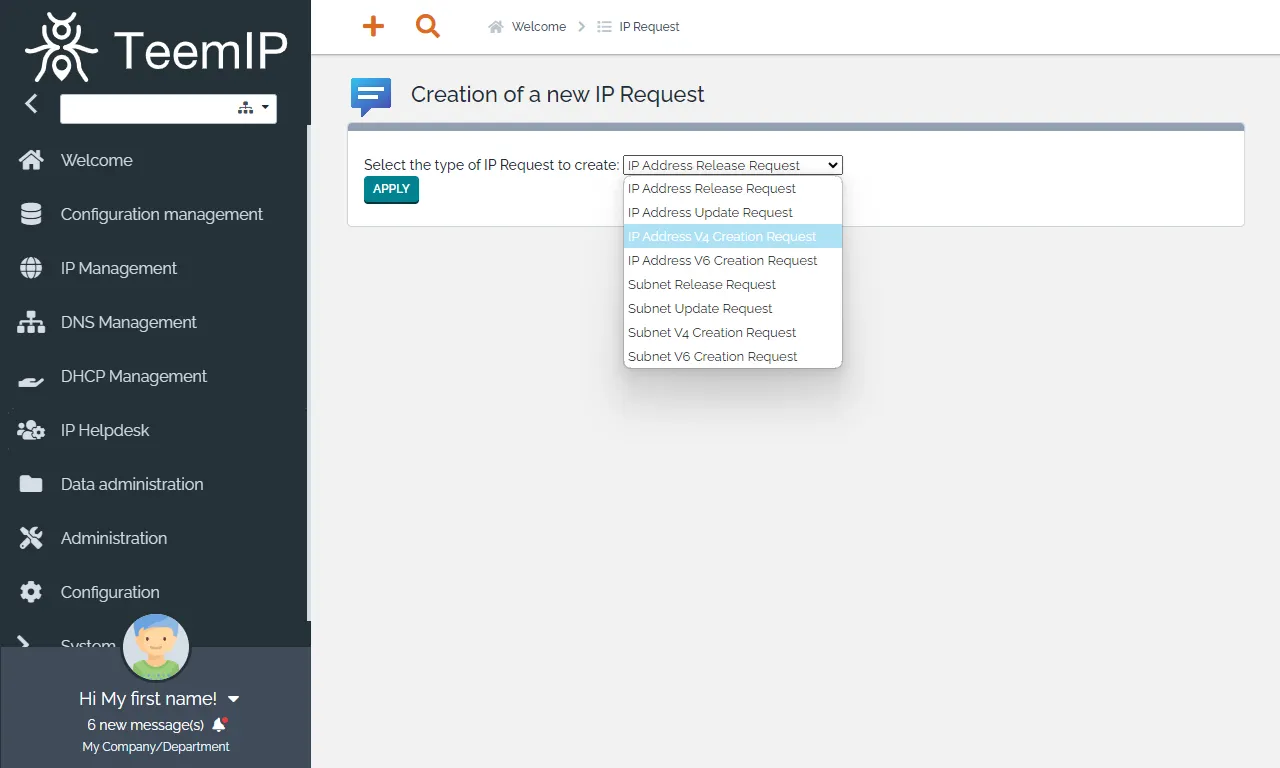

IP Helpdesk 提供 IP 與子網段的請求服務如下

  • IP Address Release Request
  • IP Address Update Request
  • IP Address V4/V6 Creation Request
  • Subnet Release Request
  • Subnet Update Request
  • Subnet V4/V6 Creation Request

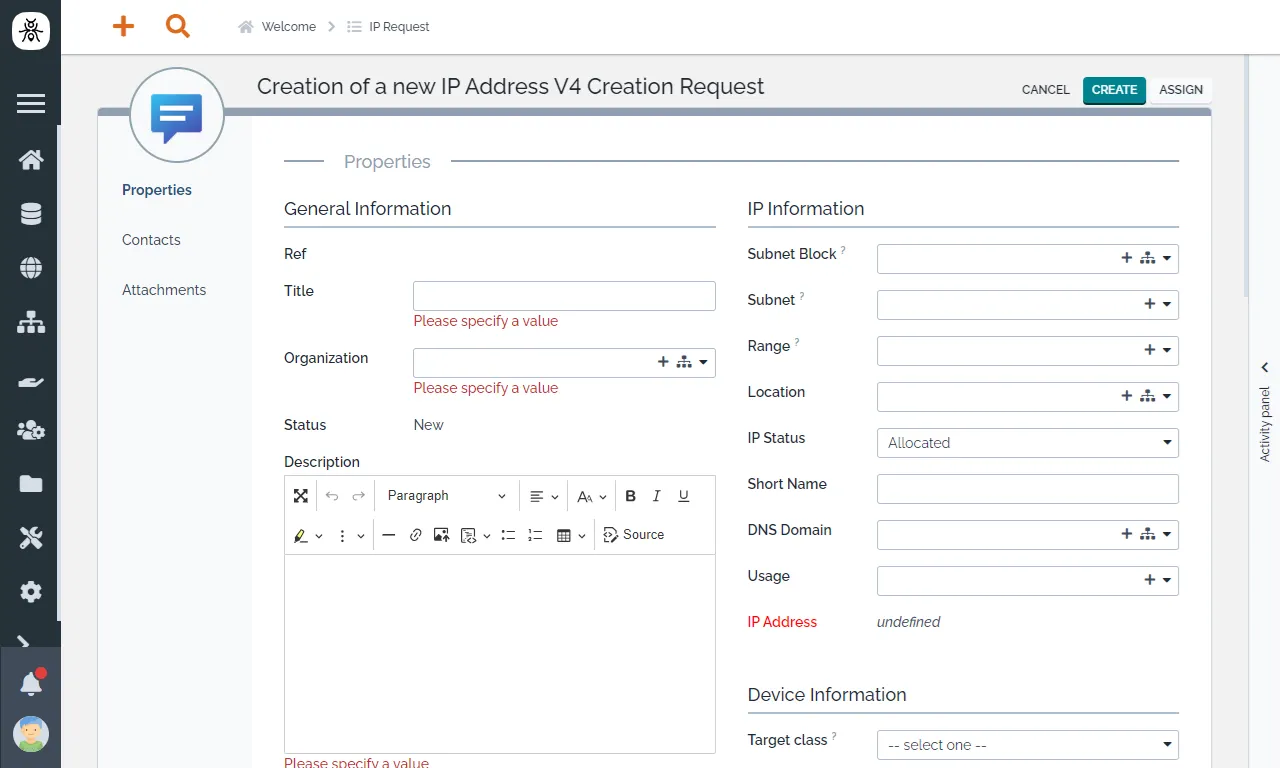

例如 IP Address V4 建立請求

今天的分享就到這邊,感謝收看。
